ছোট জাহাজের জন্য কাস্ট স্টীল বার প্রকার অ্যাঙ্কর চেইন স্টপ অ্যাঙ্করিং CB* 286-84
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB*286-84 | টাইপ: | কাস্ট লিভার টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 12.5-68 মিমি | উপকরণ: | ZG230-450 কাস্টিং স্টিল, মাইল্ড স্টিল, C-Mn স্টিল, কাস্টিং স্টেইনলেস স্টিল, ফোরজিং স্টিল, |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| অন্যরা: | শিপইয়ার্ডের প্রয়োজনীয়তা হিসাবে কাস্টমাইজ করা যেতে পারে। | শরীরের ওজন:: | 20-363 কেজি; |
| বিশেষভাবে তুলে ধরা: | জাহাজে অ্যাঙ্কর স্টপার মুরিং সরঞ্জাম,অ্যাঙ্কর চেইন স্টপার কাস্ট স্টিল,অ্যাঙ্কর চেইন স্টপার লিভার টাইপ |
||
পণ্যের বর্ণনা

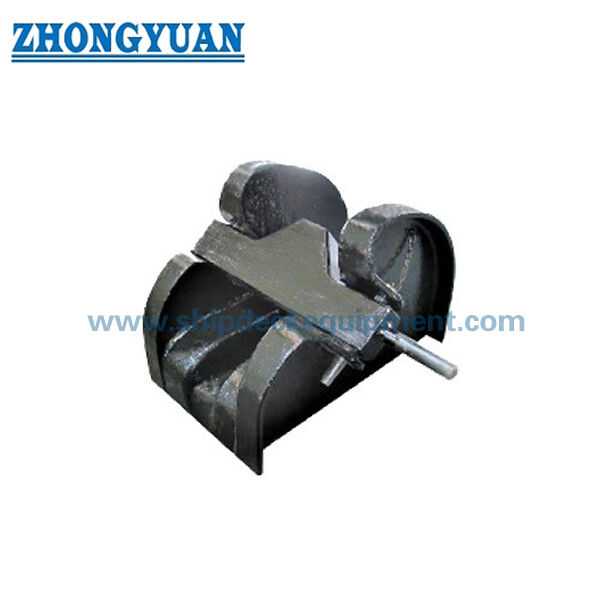

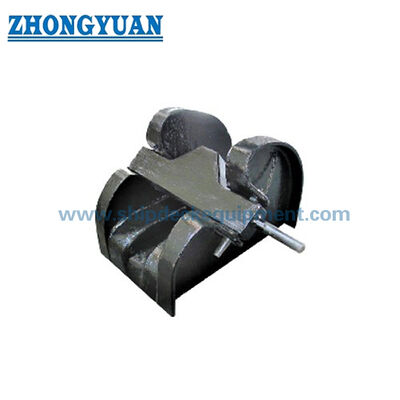

ছোট জাহাজের নোঙর করার জন্য কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার | CB* 286-84
পণ্যের সংক্ষিপ্ত বিবরণ
CB* 286-84 কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার হল একটি লিভার-পরিচালিত সুরক্ষা ডিভাইস যা একটি ফোরক্যাসেল ডেক ফাউন্ডেশন বা অন্য অনুমোদিত অ্যাঙ্কর-চেইন ফাউন্ডেশনে ওয়েল্ডিং করে ইনস্টল করা হয়। কাস্ট স্টিল বডি এবং অপারেটিং বার অ্যাঙ্কর চেইন লিডের সাথে এমনভাবে সাজানো থাকে যাতে বারটি চেইন পাথকে যুক্ত করতে পারে এবং জাহাজ চলাচলের সময় বা অ্যাঙ্কর চেইন যান্ত্রিকভাবে সুরক্ষিত করার প্রয়োজন হলে চেইন চলাচলকে নিয়ন্ত্রণ করতে পারে।
এই আকারের সিরিজটি 12.5 থেকে 68 মিমি অ্যাঙ্কর চেইনকে কভার করে এবং এটি ছোট নৌকা, অভ্যন্তরীণ জলপথের জাহাজ, বার্জ, ছোট টাগবোট, ওয়ার্কবোট এবং হারবার ক্রাফটের জন্য বিশেষভাবে উপযুক্ত যা একটি কমপ্যাক্ট নোঙর ব্যবস্থার ব্যবহার করে। আমরা অ্যাঙ্কর উইন্ডলাস, চেইন গাইড রোলার, চেইন স্টপার, চেইন সেন্টারলাইন এবং ফাউন্ডেশন ইন্টারফেসগুলিকে একটি নোঙর সরঞ্জাম প্যাকেজ হিসাবে সমন্বয় করতে পারি। CB* 286-84 একটি লিগ্যাসি স্ট্যান্ডার্ড; নতুন নির্মাণ প্রকল্পের জন্য, প্রয়োজনীয় স্ট্যান্ডার্ড নিশ্চিত করা উচিত কারণ CB/T 4462-2016 CB* 286-1984 কে প্রতিস্থাপন করেছে।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরণ: লিভার অপারেশন সহ কাস্ট স্টিল বার টাইপ অ্যাঙ্কর চেইন স্টপার → অ্যাঙ্কর চেইন লাইনে একটি যান্ত্রিক সুরক্ষা পয়েন্ট সরবরাহ করে।
- স্ট্যান্ডার্ড রেফারেন্স: CB* 286-84 / CB 286-1984 → মালিক-নির্দিষ্ট, প্রতিস্থাপন, মেরামত এবং লিগ্যাসি জাহাজের অঙ্কন অ্যাপ্লিকেশনের জন্য সংরক্ষিত।
- আপডেট করা স্ট্যান্ডার্ড চেক: CB/T 4462-2016 CB* 286-1984 কে প্রতিস্থাপন করেছে → নতুন নির্মাণ প্রকল্পের জন্য প্রয়োজনীয় স্ট্যান্ডার্ড এবং অনুমোদিত অঙ্কন নিশ্চিত করুন।
- অ্যাঙ্কর চেইন ব্যাস: 12.5 থেকে 68 মিমি → জাহাজের চেইন ব্যাস এবং যাচাইকৃত লিঙ্কের মাত্রা থেকে সরাসরি স্টপার নির্বাচন করুন।
- ইনস্টলেশন: ডেক ফাউন্ডেশন বা ফোরক্যাসেল স্ট্রাকচারে ওয়েল্ড করা → চেইন সেন্টারলাইন, ফাউন্ডেশন শক্তি, ওয়েল্ড ডিটেইল এবং ডেক রিইনফোর্সমেন্টের জন্য প্রকল্পের নিশ্চিতকরণ প্রয়োজন।
- অপারেটিং ব্যবস্থা: ঐচ্ছিক কাউন্টারব্যালেন্স সহ লিভার-পরিচালিত বার (বড় আকারের জন্য) → হ্যান্ডলিং উন্নত করে যেখানে বার ভর বেশি হয়, নিশ্চিত অঙ্কনের সাপেক্ষে।
- সাধারণ জাহাজের ফোকাস: ছোট নৌকা, অভ্যন্তরীণ জলপথের জাহাজ, বার্জ, ছোট টাগবোট, ওয়ার্কবোট এবং হারবার ক্রাফট।
- ইন্টিগ্রেটেড প্যাকেজ বিকল্প: অ্যাঙ্কর উইন্ডলাস + চেইন গাইড রোলার + চেইন স্টপার → সমন্বিত চেইন লিড, ইন্টারফেস মাত্রা এবং ইনস্টলেশন ডেটা একটি নোঙর ব্যবস্থার জন্য প্রস্তুত করা যেতে পারে।
প্রধান প্রযুক্তিগত প্যারামিটার
| অ্যাঙ্কর চেইন ব্যাস (মিমি) |
B | H | L | ওয়েল্ডিং ফুট f |
বডির ওজন (কেজি) |
| 12.5-14 | 142 | 162 | 235 | 5 | 20 |
| 16-17.5 | 170 | 190 | 270 | 6 | 25 |
| 19-20.5 | 193 | 216 | 320 | 6 | 30 |
| 22-24 | 219 | 241 | 345 | 7 | 37 |
| 26-28 | 241 | 270 | 385 | 7 | 46 |
| 30-32 | 274 | 305 | 435 | 9 | 56 |
| 34-36 | 304 | 342 | 490 | 9 | 69 |
| 38-40 | 336 | 378 | 540 | 10 | 85 |
| 42-44 | 366 | 412 | 590 | 10 | 108 |
| 46-48 | 397 | 450 | 640 | 12 | 139 |
| 50-52 | 428 | 491 | 695 | 12 | 173 |
| 54-56 | 457 | 528 | 745 | 13 | 210 |
| 58-60 | 488 | 564 | 795 | 13 | 255 |
| 62-64 | 517 | 600 | 850 | 14 | 305 |
| 66-68 | 547 | 635 | 900 | 14 | 363 |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ ১: নিশ্চিত করুন যে অর্ডারটি প্রতিস্থাপন / লিগ্যাসি অঙ্কন সামঞ্জস্যের জন্য CB* 286-84 অনুসরণ করে নাকি নতুন স্ট্যান্ডার্ড-ভিত্তিক প্রকল্পের জন্য CB/T 4462-2016 অনুসরণ করে।
ধাপ ২: অ্যাঙ্কর চেইন ব্যাস, চেইন গ্রেড, লিঙ্কের পিচ এবং প্রস্থ, এবং অ্যাঙ্কর চেইন স্ট্যান্ডার্ড বা প্রস্তুতকারকের চেইন অঙ্কন নিশ্চিত করুন। নামমাত্র চেইন ব্যাস একা এনগেজমেন্ট জ্যামিতি সম্পূর্ণরূপে সংজ্ঞায়িত নাও করতে পারে।
ধাপ ৩: নোঙর ব্যবস্থা বা GA অঙ্কন সরবরাহ করুন যা হস পাইপ / চেইন গাইড রোলার, স্টপার, উইন্ডলাস চেইন হুইল, চেইন সেন্টারলাইন উচ্চতা, লিড দিক এবং উপলব্ধ ইনস্টলেশন স্থান দেখায়।
ধাপ ৪: কাস্ট স্টিল বডি গ্রেড, অপারেটিং বার, শ্যাফ্ট এবং ঐচ্ছিক কাউন্টারব্যালেন্সের জন্য উপাদানের প্রয়োজনীয়তা, সেইসাথে প্রয়োজনীয় পৃষ্ঠের চিকিত্সা এবং চূড়ান্ত জাহাজের আবরণ ব্যবস্থা নিশ্চিত করুন।
ধাপ ৫: উৎপাদনের আগে ফাউন্ডেশন প্লেট, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল, WPS প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ ৬: পরিমাণ, প্রয়োজনীয় সরবরাহের সময়, সরবরাহের গন্তব্য, জাহাজের ধরণ, নতুন নির্মাণ বা প্রতিস্থাপনের অবস্থা এবং উপলব্ধ থাকলে রেফারেন্স ফটো বা বিদ্যমান স্টপার অঙ্কন সরবরাহ করুন।
কাঠামো
কাস্ট স্টিল বডি | লিভার-পরিচালিত বার / ব্লেড | পিভট শ্যাফ্ট | অ্যাঙ্কর-চেইন সিটিং এবং এনগেজমেন্ট এলাকা | ঐচ্ছিক কাউন্টারব্যালেন্স | ডেক-ওয়েল্ডেড ফাউন্ডেশন ইন্টারফেস | প্রকল্প-নির্দিষ্ট আবরণ
নোঙর ব্যবস্থা, কাস্টিং এবং ইনস্টলেশন সুবিধা
- মাত্রিক সিরিজটি 12.5 মিমি থেকে 68 মিমি পর্যন্ত ছোট চেইন ব্যাসকে কভার করে, যা একই মৌলিক স্টপার ধারণাটি ছোট নৌকা, অভ্যন্তরীণ জাহাজ, বার্জ এবং ছোট টাগ নোঙর ব্যবস্থার জুড়ে ব্যবহার করার অনুমতি দেয়।
- কাস্ট স্টিল বডি একটি সমন্বিত চেইন-সাপোর্ট এবং অপারেটিং কাঠামো সরবরাহ করে; কাস্টিংয়ের গুণমান, মাত্রিক নির্ভুলতা, পিভট অ্যালাইনমেন্ট এবং চেইন-যোগাযোগ এলাকা আবরণ করার আগে পরীক্ষা করা উচিত।
- লিভার-পরিচালিত বার ক্রুদের একটি সরাসরি যান্ত্রিক অপারেটিং পদ্ধতি এবং চেইন পাথ খোলা বা সুরক্ষিত আছে কিনা তার একটি স্পষ্ট ভিজ্যুয়াল ইঙ্গিত দেয়।
- বড় এবং ভারী বার ব্যবস্থার জন্য একটি ঐচ্ছিক কাউন্টারব্যালেন্স বিবেচনা করা যেতে পারে যাতে ম্যানুয়াল হ্যান্ডলিংয়ের প্রচেষ্টা হ্রাস করা যায়, তবে কাউন্টারওয়েটের জ্যামিতি এবং অপারেটিং ক্লিয়ারেন্স অনুমোদিত অঙ্কন অনুসরণ করতে হবে।
- উইন্ডলাস, চেইন গাইড রোলার, স্টপার এবং চেইন সেন্টারলাইনকে একটি প্যাকেজ হিসাবে সমন্বয় করা ইন্টারফেস অমিল, পার্শ্ব লোডিং, দুর্বল চেইন লিড এবং ইনস্টলেশন রিওয়ার্ক কমাতে সাহায্য করে।
- ওয়েল্ডেড ফাউন্ডেশন স্টপার প্রতিক্রিয়া সহায়ক ডেক কাঠামোর মধ্যে স্থানান্তর করে; ফাউন্ডেশন স্ক্যান্টলিং, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং সিকোয়েন্স এবং পরিদর্শন শিপইয়ার্ড বা জাহাজের ডিজাইনারের অনুমোদনের সাপেক্ষে থাকে।
- হোল্ডিং লোড, প্রুফ টেস্ট এবং গ্রহণযোগ্যতার প্রয়োজনীয়তাগুলি চেইন ব্যাস বা বডির ওজন থেকে অনুমান করার পরিবর্তে প্রযোজ্য স্ট্যান্ডার্ড, ক্লাস নিয়ম এবং অনুমোদিত প্রকল্প নথি দ্বারা সংজ্ঞায়িত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: CB* 286-84 / CB 286-1984 → লিগ্যাসি কাস্ট স্টিল বার টাইপ চেইন স্টপার স্ট্যান্ডার্ড; নতুন নির্মাণের জন্য CB/T 4462-2016 নিশ্চিত করুন।
- চেইন ব্যাস পরিসীমা: 12.5-68 মিমি → জাহাজের অ্যাঙ্কর চেইন ব্যাস থেকে নির্বাচন করুন এবং প্রকৃত লিঙ্কের মাত্রা যাচাই করুন।
- প্রধান বডি: কাস্ট স্টিল → সঠিক গ্রেড, হিট ট্রিটমেন্ট অবস্থা, উপাদানের সার্টিফিকেট এবং NDT স্কোপ নিশ্চিত করতে হবে।
- অপারেশন: লিভার-পরিচালিত বার → চেইন চলাচলের জন্য খোলে এবং চেইন পাথকে যুক্ত করার জন্য বন্ধ হয়।
- কাউন্টারব্যালেন্স: বড় আকারের জন্য ঐচ্ছিক → অপারেটিং ক্লিয়ারেন্স, অনুমোদিত অঙ্কন এবং গ্রাহকের প্রয়োজনীয়তার সাপেক্ষে।
- ইনস্টলেশন: ডেক / ফাউন্ডেশন ওয়েল্ডেড → ফাউন্ডেশন কাঠামো, ওয়েল্ড ফুট, WPS, ডেক রিইনফোর্সমেন্ট এবং চেইন সেন্টারলাইনের জন্য অঙ্কন নিশ্চিতকরণ প্রয়োজন।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্ট ক্লিনিং + এক কোট ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ, গ্যালভানাইজিং বা অন্য ফিনিশ প্রকল্প স্পেসিফিকেশন এবং প্রযুক্তিগত উপযুক্ততা অনুসরণ করে।
- প্যাকেজ সরবরাহ: অ্যাঙ্কর উইন্ডলাস + চেইন গাইড রোলার + চেইন স্টপার → জাহাজের GA এবং চেইন ব্যবস্থা অনুযায়ী ইন্টারফেস সমন্বয় উপলব্ধ।
কিভাবে এটি কাজ করে
অ্যাঙ্কর চেইন হস / গাইড ব্যবস্থা থেকে উইন্ডলাসের দিকে চলে → চেইন বের করার বা তোলার জন্য বার তোলা হয় → প্রয়োজনীয় সুরক্ষা পয়েন্টে চেইন স্থাপন করা হয় → লিভার-পরিচালিত বারটি চেইন পাথকে যুক্ত এবং নিয়ন্ত্রণ করার জন্য নামানো হয় → চূড়ান্ত সুরক্ষা এবং অপারেটিং চেকগুলি জাহাজের অনুমোদিত পদ্ধতি অনুসরণ করে।
অ্যাপ্লিকেশন
ছোট নৌকা | অভ্যন্তরীণ জলপথের জাহাজ | বার্জ | ছোট টাগবোট | ওয়ার্কবোট | হারবার ক্রাফট | কমপ্যাক্ট ফোরক্যাসেল নোঙর ব্যবস্থা | নতুন নির্মাণ, প্রতিস্থাপন এবং রেট্রোফিট প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, অনুমোদিত অঙ্কন এবং ক্লাসিফিকেশন সোসাইটির পদ্ধতি অনুসারে সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে। উদ্ধৃতির আগে সার্টিফিকেটের পরিধি নিশ্চিত করতে হবে এবং ক্লাস অনুমোদনের সাপেক্ষে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

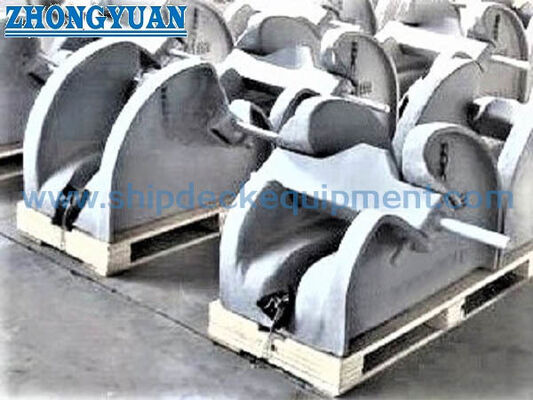

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: নতুন জাহাজের জন্য কি CB* 286-84 এখনও স্ট্যান্ডার্ড হিসাবে ব্যবহার করা উচিত?
উত্তর ১: CB* 286-84 প্রতিস্থাপন, মেরামত এবং যে জাহাজগুলির অনুমোদিত অঙ্কনে লিগ্যাসি ডিজাইন নির্দিষ্ট করা আছে তাদের জন্য প্রাসঙ্গিক। CB/T 4462-2016 CB* 286-1984 কে প্রতিস্থাপন করেছে, তাই নতুন নির্মাণ প্রকল্পের উচিত শিপইয়ার্ড, ডিজাইনার, মালিক এবং ক্লাসিফিকেশন সোসাইটির সাথে প্রয়োজনীয় স্ট্যান্ডার্ড নিশ্চিত করা।
প্রশ্ন ২: যখন স্টপারটি উইন্ডলাস এবং চেইন গাইড রোলারের সাথে সরবরাহ করা হয় তখন কী পরীক্ষা করা উচিত?
উত্তর ২: সম্পূর্ণ চেইন রুট, চেইন সেন্টারলাইন উচ্চতা, লিড দিক, চেইন হুইল সামঞ্জস্য, স্টপার অবস্থান, অপারেটিং ক্লিয়ারেন্স, ফাউন্ডেশন ইন্টারফেস, ডেক রিইনফোর্সমেন্ট এবং ক্রু অপারেশন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস নিশ্চিত করুন।
প্রশ্ন ৩: সরবরাহকৃত ডাইমেনশন টেবিল কি স্টপারের হোল্ডিং লোড বা টেস্ট লোড সংজ্ঞায়িত করে?
উত্তর ৩: না। সরবরাহকৃত টেবিলে চেইন ব্যাস, B, H, L, ওয়েল্ড ফুট f এবং বডির ওজন সরবরাহ করা হয়েছে। হোল্ডিং লোড, প্রুফ টেস্ট, গ্রহণযোগ্যতার মানদণ্ড এবং সার্টিফিকেটের পরিধি প্রযোজ্য স্ট্যান্ডার্ড, ক্লাস প্রয়োজনীয়তা এবং অনুমোদিত প্রকল্প নথি থেকে নিশ্চিত করতে হবে।
