বার্জ নোঙর করার জন্য বড় ডাবল বিট বোল্ড | কাস্ট স্টিল ASTM A27 গ্রেড 70-36

বড় ডাবল বিট বোলार्ड বার্জ নোঙ্গরের জন্য | কাস্ট স্টিল ASTM A27 গ্রেড ৭০-৩৬

পণ্যের সংক্ষিপ্ত বিবরণ

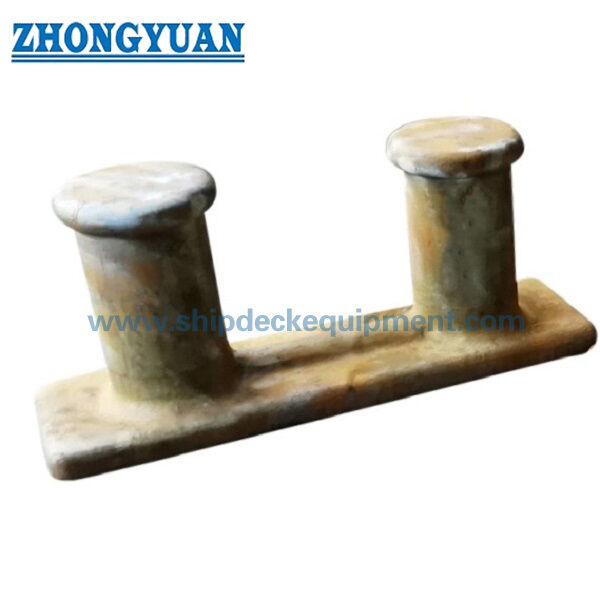

কাস্ট স্টিলের বড় ডাবল বিট বোলार्ड হল একটি ডেক নোঙ্গর ফিটিং যা অভ্যন্তরীণ বার্জ, নদী জাহাজ, ওয়ার্কবোট, টাগ এবং জাহাজ নোঙ্গর স্টেশনে একটি নির্দিষ্ট দড়ি ধরে রাখার পয়েন্ট হিসাবে ব্যবহৃত হয়। এটি ১২ ইঞ্চি এবং ১৪ ইঞ্চি আকারে শিং সহ বা শিং ছাড়া সরবরাহ করা হয়, ১০ ইঞ্চি উপলব্ধতা অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা হবে। বোলার্ড বডি ASTM A27 গ্রেড ৭০-৩৬ সি-এমএন কাস্ট স্টিল বা সমতুল্য দিয়ে তৈরি, তাপ চিকিত্সা, যান্ত্রিক বৈশিষ্ট্য পরীক্ষা এবং পৃষ্ঠ ফিনিশিং ক্রয় স্পেসিফিকেশন অনুসারে সাজানো হয়।

এই বোলার্ডটি বিশেষত আমেরিকা, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, চিলি, কলম্বিয়া এবং আর্জেন্টিনার অভ্যন্তরীণ বার্জ এবং নদী ফ্লিট প্রকল্পগুলির জন্য উপযুক্ত, যেখানে ক্রেতারা প্রায়শই নির্ভরযোগ্য কাস্ট স্টিলের গুণমান, প্রতিযোগিতামূলক ব্যাচ সরবরাহ, পরিদর্শন ট্রেসেবিলিটি এবং ব্যবহারিক ডেক ইনস্টলেশন সহায়তার প্রয়োজন হয়। শক্তিশালী বেস ডিজাইন, মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ, ঐচ্ছিক নন-ডেস্ট্রাকটিভ পরীক্ষা, FEA পর্যালোচনা এবং লোড পরীক্ষার ব্যবস্থা জাহাজের অঙ্কন, নোঙ্গর লোড ভিত্তি, ডেক শক্তিশালীকরণ এবং শংসাপত্রের সুযোগের সাথে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: বড় ডাবল বিট কাস্ট স্টিল বোলार्ड → বার্জ এবং জাহাজের নোঙ্গর ব্যবস্থার জন্য নির্দিষ্ট ডেক নোঙ্গর পয়েন্ট।
• নামমাত্র আকার: ১২ ইঞ্চি এবং ১৪ ইঞ্চি → বড় অভ্যন্তরীণ বার্জ এবং জাহাজের নোঙ্গর অ্যাপ্লিকেশনের জন্য প্রধান সরবরাহকৃত আকার।
• ঐচ্ছিক কনফিগারেশন: শিং সহ বা শিং ছাড়া → শিংয়ের ব্যবস্থা জাহাজের অঙ্কন এবং দড়ি হ্যান্ডলিং অনুশীলন অনুসরণ করা উচিত।
• উপাদানের গ্রেড: ASTM A27 গ্রেড ৭০-৩৬ সি-এমএন কাস্ট স্টিল বা সমতুল্য → অর্ডারের আগে উপাদানের সমতুল্যতা এবং পরীক্ষার মান নিশ্চিত করা উচিত।
• শক্তিশালী বেস: অতিরিক্ত কেন্দ্র স্ট্রিফেনার → প্রকল্পের লোড ভিত্তি এবং ডেক কাঠামোর সাথে পরীক্ষা করার সময় স্থানীয় শক্তি এবং লোড স্থানান্তর উন্নত করে।
• মসৃণ দড়ি-যোগাযোগের পৃষ্ঠ: গোলাকার বিট ব্যাসার্ধ এবং মসৃণ বিভাগ রূপান্তর → দড়ি কাটার ঝুঁকি এবং স্থানীয় স্ট্রেস ঘনত্ব কমাতে সাহায্য করে।
• আনুমানিক ওজন: ১২ ইঞ্চির জন্য ১০৪৫ পাউন্ড / ৪৭৪ কেজি এবং ১৪ ইঞ্চির জন্য ১৫৯৬ পাউন্ড / ৭২৪ কেজি → হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
• পরিদর্শন বিকল্প: যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, DPT, MT / MPI, স্থানীয় RT, FEA পর্যালোচনা, এবং লোড পরীক্ষা → প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদন সুযোগ অনুসারে সাজানো।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: প্রয়োজনীয় নামমাত্র আকার নিশ্চিত করুন: ১২ ইঞ্চি বা ১৪ ইঞ্চি, শিং সহ বা শিং ছাড়া। ১০ ইঞ্চি সরবরাহের জন্য, উদ্ধৃতির আগে অঙ্কন, মাত্রা এবং পরিমাণ নিশ্চিত করুন।

ধাপ ২: অ্যাপ্লিকেশন জাহাজের ধরণ এবং ইনস্টলেশন অবস্থান নিশ্চিত করুন, যেমন অভ্যন্তরীণ বার্জ ডেক, নদী জাহাজের নোঙ্গর স্টেশন, টাগ ডেক, বা প্রতিস্থাপন বোলার্ড অবস্থান।

ধাপ ৩: নোঙ্গর লোড ভিত্তি, প্রয়োজনীয় SWL / নকশা লোড যদি উপলব্ধ থাকে, দড়ি ব্যবস্থা, দড়ি মোড় কোণ, ডেক শক্তিশালীকরণ, এবং ওয়েল্ডিং / মাউন্টিং ইন্টারফেস নিশ্চিত করুন।

ধাপ ৪: উপাদান এবং পৃষ্ঠ চিকিত্সা নিশ্চিত করুন: ASTM A27 গ্রেড ৭০-৩৬ বা সমতুল্য, তাপ চিকিত্সা প্রয়োজনীয়তা, স্যান্ডব্লাস্টিং, শপ প্রাইমার, চূড়ান্ত আবরণ, বা বিশেষ ক্ষয় সুরক্ষা।

ধাপ ৫: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: উপাদান পরীক্ষার প্রতিবেদন, তাপ চিকিত্সা রেকর্ড, DPT, MT / MPI, স্থানীয় RT, FEA গণনা, লোড পরীক্ষা, তৃতীয় পক্ষের পরিদর্শন, ABS / ক্লাস অনুমোদন, টাইপ অনুমোদন, বা নকশা অনুমোদন যখন প্রয়োজন হয়।

ধাপ ৬: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, জাহাজের অঙ্কন, বিদ্যমান বোলার্ডের ছবি এবং কোনও শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন সরবরাহ করুন।

কাঠামো

কাস্ট স্টিল ডাবল-বিট বডি | টুইন দড়ি-যোগাযোগের বিট | ঐচ্ছিক শিং কনফিগারেশন | কেন্দ্র স্ট্রিফেনার সহ শক্তিশালী বেস | ডেক ওয়েল্ডিং / মাউন্টিং ইন্টারফেস | তাপ-চিকিত্সা করা ASTM A27-৭০-৩৬ কাস্টিং | ব্লাস্টেড এবং শপ-প্রাইমড ফিনিশ

কাস্টিং, পরিদর্শন ও নোঙ্গর প্রকৌশল সুবিধা

• ASTM A27 গ্রেড ৭০-৩৬ বা সমতুল্য কাস্ট স্টিল বার্জ এবং জাহাজের নোঙ্গর ফিটিংগুলির জন্য উপযুক্ত যেখানে কাস্টিং শক্তি, দৃঢ়তা এবং ট্রেসেবল যান্ত্রিক বৈশিষ্ট্যগুলির প্রয়োজন হয়।
• আকার, ব্যাচ পরিমাণ, মাত্রিক প্রয়োজনীয়তা এবং উৎপাদন ব্যবস্থার উপর নির্ভর করে লস্ট ফোম কাস্টিং বা স্যান্ড মোল্ড কাস্টিং নির্বাচন করা যেতে পারে।
• বেসের মাঝখানে অতিরিক্ত স্ট্রিফেনারগুলি বিট থেকে ডেক সংযোগ এলাকায় স্থানীয় কাঠামোগত ধারাবাহিকতা এবং লোড স্থানান্তর উন্নত করতে সহায়তা করে।
• মসৃণ দড়ি-যোগাযোগের পৃষ্ঠ, গোলাকার ব্যাসার্ধ এবং বাঁকা বিভাগ রূপান্তরগুলি তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করে এবং নোঙ্গর অপারেশনের সময় অপ্রয়োজনীয় দড়ি ক্ষতি এড়াতে সহায়তা করে।
• সরবরাহের আগে তাপ চিকিত্সা স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য এবং পুনরাবৃত্ত বার্জ বোলার্ড সরবরাহের জন্য আরও সামঞ্জস্যপূর্ণ কাস্টিং কর্মক্ষমতা সমর্থন করে।
• ডাই পেনিট্র্যান্ট টেস্টিং, ম্যাগনেটিক পার্টিকেল এক্সামিনেশন এবং স্থানীয় রেডিওগ্রাফিক টেস্টিং স্ট্রেস কনসেন্ট্রেশন বা কাস্টিং ইন্ডিকেশন নিয়ন্ত্রণের প্রয়োজন হয় এমন গুরুত্বপূর্ণ ক্ষেত্রগুলির জন্য সাজানো যেতে পারে।
• FEA-ভিত্তিক শক্তি গণনা এবং লোড / পুল পরীক্ষা প্রকল্পের প্রয়োজনীয়তা, অঙ্কন অনুমোদন সুযোগ এবং পরিদর্শন পরিকল্পনা অনুসারে সাজানো যেতে পারে।
• খরচ-কার্যকর কাস্ট স্টিল উৎপাদন অভ্যন্তরীণ বার্জ ফ্লিট এবং প্রতিস্থাপন প্রকল্পগুলির জন্য উপযুক্ত যা অপ্রয়োজনীয় অতিরিক্ত স্পেসিফিকেশন ছাড়াই নির্ভরযোগ্য কাস্টিং গুণমানের প্রয়োজন হয়।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের বিভাগ: কাস্ট স্টিল ডাবল বিট বোলার্ড → জাহাজ, বার্জ এবং সামুদ্রিক ডেক নোঙ্গর ব্যবস্থার জন্য নির্দিষ্ট নোঙ্গর ফিটিং।
• উপাদান: ASTM A27 গ্রেড ৭০-৩৬ বা সমতুল্য → চূড়ান্ত উপাদানের সমতুল্যতা, রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্যগুলি অর্ডার স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
• নামমাত্র আকার: ১২ ইঞ্চি / ১৪ ইঞ্চি → জাহাজের অঙ্কন, প্রয়োজনীয় নোঙ্গর লোড ভিত্তি, দড়ি ব্যবস্থা, এবং উপলব্ধ ডেক স্থান অনুসারে নির্বাচন করুন।
• শিং বিকল্প: শিং সহ বা শিং ছাড়া → দড়ি হ্যান্ডলিং পদ্ধতি এবং বিদ্যমান বোলার্ড ব্যবস্থা অনুসারে নিশ্চিত করুন।
• কাস্টিং ওয়ার্কম্যানশিপ: লস্ট ফোম বা স্যান্ড মোল্ড → উৎপাদন পদ্ধতি ব্যাচ পরিমাণ, আকার, প্যাটার্ন উপলব্ধতা এবং পরিদর্শন প্রয়োজনীয়তার উপর নির্ভর করে।
• বেস রিইনফোর্সমেন্ট: কেন্দ্র স্ট্রিফেনার যোগ করা হয়েছে → ডেক রিইনফোর্সমেন্ট এবং অনুমোদিত ডিজাইন বেসের সাথে মিলিয়ে লোড স্থানান্তর এবং স্থানীয় দৃঢ়তা উন্নত করে।
• পরিদর্শন সুযোগ: যান্ত্রিক পরীক্ষা / তাপ চিকিত্সা / DPT / MT / RT / লোড পরীক্ষা → উৎপাদন এবং উদ্ধৃতির আগে পরিদর্শন আইটেমগুলি নির্দিষ্ট করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তা: তৃতীয় পক্ষ বা শ্রেণীবিভাগ অনুমোদন অনুরোধে উপলব্ধ → শংসাপত্রের ধরণ অর্ডার সুযোগ এবং ক্লাস অনুমোদন পদ্ধতির বিষয়।
• পৃষ্ঠ চিকিত্সা: স্যান্ডব্লাস্টিং এবং শপ প্রাইমার → চূড়ান্ত আবরণ ব্যবস্থা জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করা উচিত।

কিভাবে এটি কাজ করে

নোঙ্গর দড়ি বোলার্ডের কাছে আসে → দড়িটি ডাবল বিট এবং ঐচ্ছিক শিং এলাকার চারপাশে ঘোরানো হয় → মসৃণ কাস্ট ব্যাসার্ধ দড়ি যোগাযোগ সমর্থন করে → নোঙ্গর বল কাস্ট বডি এবং শক্তিশালী বেসের মাধ্যমে স্থানান্তরিত হয় → ডেক শক্তিশালীকরণ এবং ওয়েল্ড / মাউন্টিং ইন্টারফেস লোডকে জাহাজের কাঠামোতে বিতরণ করে।

অ্যাপ্লিকেশন

অভ্যন্তরীণ বার্জ | নদী বার্জ | ওয়ার্কবোট | টাগবোট | পুশ বোট | কার্গো জাহাজের ডেক নোঙ্গর স্টেশন | শিপইয়ার্ড প্রতিস্থাপন প্রকল্প | মার্কিন যুক্তরাষ্ট্রের অভ্যন্তরীণ বার্জ ফ্লিট | ব্রাজিল, চিলি, কলম্বিয়া এবং আর্জেন্টিনার নদী জাহাজের প্রকল্প

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সোসাইটির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র এবং অনুমোদন নথি সাজানো যেতে পারে। তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, শ্রেণীবিভাগ সোসাইটির টাইপ অনুমোদন শংসাপত্র, এবং ক্লাস নকশা অনুমোদন অনুমোদিত প্রকল্প সুযোগে অন্তর্ভুক্ত থাকলে সরবরাহ করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার শংসাপত্র।

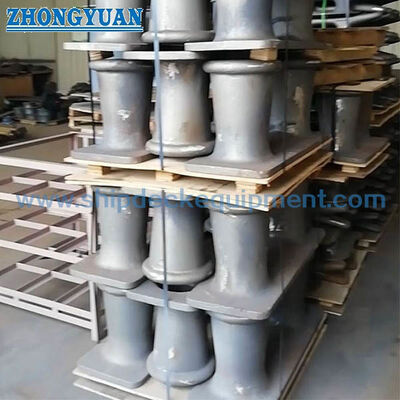

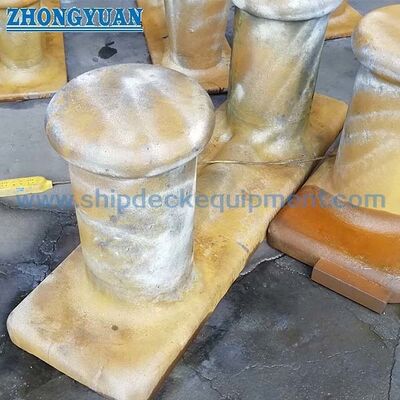

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক ১২ ইঞ্চি বা ১৪ ইঞ্চি বোলার্ড আকার কিভাবে নির্বাচন করা উচিত?

উত্তর ১: জাহাজের অঙ্কন, প্রয়োজনীয় নোঙ্গর লোড ভিত্তি, দড়ি ব্যবস্থা, ডেক স্থান, দড়ি মোড় কোণ, শিংয়ের প্রয়োজনীয়তা এবং ডেক শক্তিশালীকরণ অনুসারে আকার নির্বাচন করুন। ১৪ ইঞ্চি বোলার্ডের প্রধান মাত্রা এবং আনুমানিক ওজন বেশি, তবে চূড়ান্ত SWL বা নকশা লোড এখনও প্রকল্পের নিশ্চিতকরণ প্রয়োজন।

প্রশ্ন ২: সরবরাহকৃত মাত্রার সারণী কি SWL নির্ধারণ করে?

উত্তর ২: না। সরবরাহকৃত সারণী শুধুমাত্র মাত্রা এবং আনুমানিক ওজন সরবরাহ করে। SWL, নকশা লোড, প্রুফ লোড এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্পের স্পেসিফিকেশন, FEA গণনা, ক্লাস / তৃতীয় পক্ষের অনুমোদন এবং প্রয়োজনে লোড পরীক্ষার পরিকল্পনা দ্বারা নিশ্চিত করা উচিত।

প্রশ্ন ৩: কি পরিদর্শন এবং শংসাপত্রের নথি সরবরাহ করা যেতে পারে?

উত্তর ৩: উপাদানের বৈশিষ্ট্য পরীক্ষার প্রতিবেদন, তাপ চিকিত্সা রেকর্ড, প্রস্তুতকারকের শংসাপত্র, DPT, MT / MPI, স্থানীয় RT, FEA গণনা প্রতিবেদন, লোড পরীক্ষার প্রতিবেদন, তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, ABS / ক্লাস অনুমোদন, টাইপ অনুমোদন, বা নকশা অনুমোদন অর্ডার সুযোগ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে।
