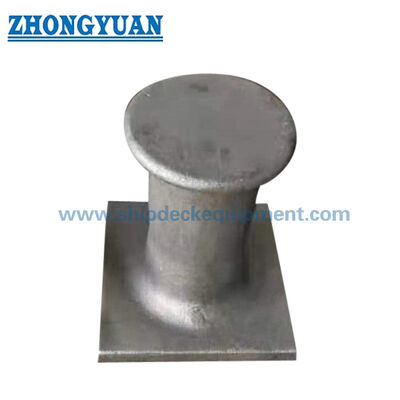

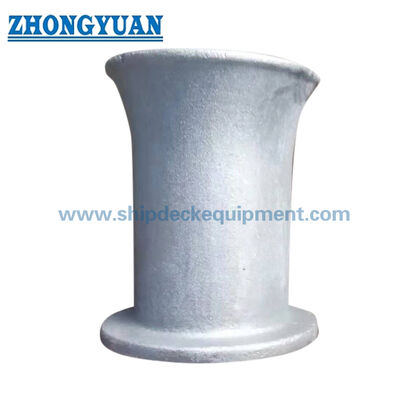

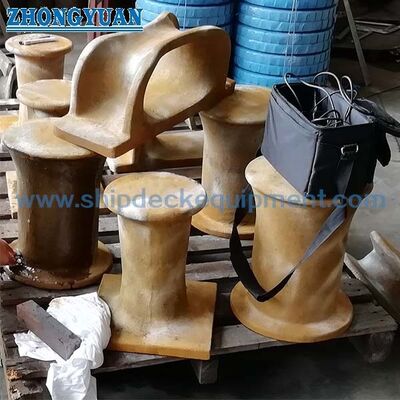

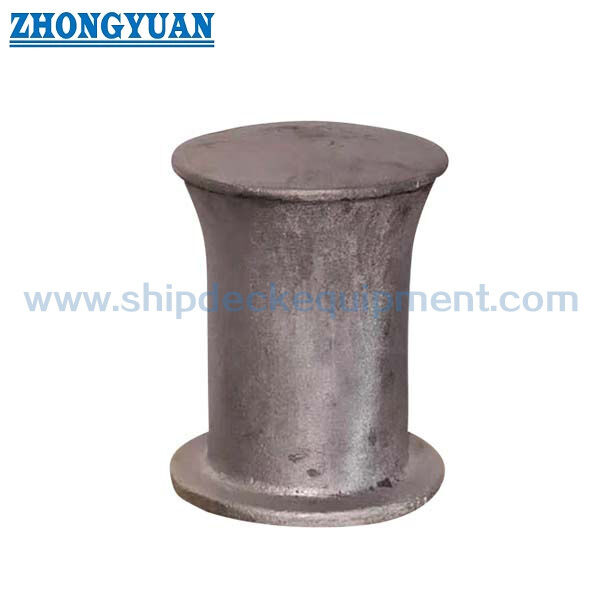

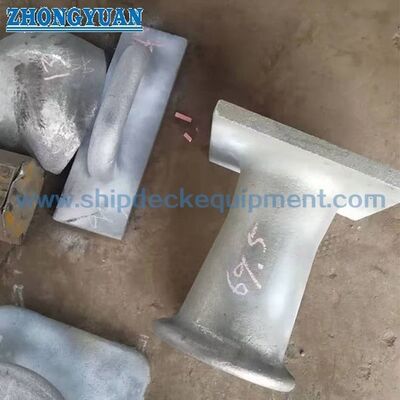

8 "এবং 10" কাস্ট স্টীল একক বিট বোলার্ডস বার্গ এবং ওয়ার্কবোটের জন্য।

8" এবং 10" কাস্ট স্টিল সিঙ্গেল বিট বোল্ড ফর বার্জ ও ওয়ার্কবোট | থ্রু-ডেক ও ফ্লাশ-ওয়েল্ড টাইপ

পণ্যের সংক্ষিপ্ত বিবরণ

ASTM A27-70-36 কাস্ট স্টিল সিঙ্গেল বিট বোল্ড হল একটি ওয়েল্ডেড ডেক মুরিং ফিটিং যা অভ্যন্তরীণ নদীর বার্জ, টাগবোট, পুশবোট, ছোট সার্ভিস ভেসেল এবং ওয়ার্কবোটের জন্য ব্যবহৃত হয়। এটি দড়ি বা তারের লাইন ব্যবহার করে বার্জ কাপলিং, চেকিং এবং মুরিং অপারেশনের জন্য ব্যবহৃত হয় যেখানে একটি একক উল্লম্ব বিট এবং একটি কম্প্যাক্ট ডেক ফুটপ্রিন্ট পছন্দ করা হয়।

সরবরাহকৃত পরিসীমা 8 ইঞ্চি এবং 10 ইঞ্চি সিঙ্গেল বিট কনফিগারেশন কভার করে, যার মধ্যে রয়েছে বর্গাকার-বেস হেভি-ডিউটি থ্রু-ডেক, গোলাকার-বেস থ্রু-ডেক, গোলাকার-বেস ফ্লাশ টাইপ এবং একটি অতিরিক্ত 8 ইঞ্চি বর্গাকার-বেস আইটেম যার জন্য চূড়ান্ত প্রকার নিশ্চিতকরণ প্রয়োজন। উপাদান ট্রেসেবিলিটি, হিট ট্রিটমেন্ট, কাস্টিং সাউন্ডনেস, ওয়েল্ড-জোন প্রস্তুতি, FEA পর্যালোচনা, পুল টেস্ট এবং ABS / ক্লাস পরিদর্শন স্কোপ জাহাজের প্রকল্পের প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: কাস্ট স্টিল সিঙ্গেল বিট বোল্ড → বার্জ, টাগবোট, ওয়ার্কবোট এবং ছোট নদীর জাহাজের জন্য কম্প্যাক্ট ডেক মুরিং পয়েন্ট।
• নামমাত্র বিট ব্যাস: 8 ইঞ্চি এবং 10 ইঞ্চি → উত্তর আমেরিকার অভ্যন্তরীণ জাহাজ বাজারে ব্যবহৃত সাধারণ ইঞ্চি-ভিত্তিক ডেক হার্ডওয়্যারের সাথে মেলে।
• ইনস্টলেশন ফর্ম: থ্রু-ডেক হেভি-ডিউটি, গোলাকার-বেস থ্রু-ডেক, গোলাকার-বেস ফ্লাশ টাইপ এবং বর্গাকার-বেস বিকল্প → ডেক পেনিট্রেশন, ওয়েল্ড ইন্টারফেস এবং প্রতিস্থাপন অঙ্কন অনুসারে নির্বাচন করুন।
• উপাদানের গ্রেড: ASTM A27-70-36 C-Mn কাস্ট স্টিল বা সমতুল্য → হিট-ট্রিটেড কাস্ট স্টিল উপাদান সার্টিফিকেট এবং যান্ত্রিক পরীক্ষার প্রতিবেদন সহ অর্ডার স্কোপ অনুসারে।
• দড়ি-যোগাযোগ পৃষ্ঠ: মসৃণ এবং ক্ষতিকারক বার্স থেকে মুক্ত → কাপলিং, চেকিং এবং মুরিং লাইন হ্যান্ডলিংয়ের সময় দড়ি কাটার ঝুঁকি কমাতে সাহায্য করে।
• কাস্টিং মান নিয়ন্ত্রণ: উপাদান যান্ত্রিক পরীক্ষা, হিট ট্রিটমেন্ট রেকর্ড, প্রয়োজনে MT / PT / RT → গ্যাস পোরোসিটি, স্ল্যাগ অন্তর্ভুক্তি এবং সাব-সারফেস ইঙ্গিতগুলি নির্দিষ্ট গ্রহণযোগ্যতার মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়।
• ইঞ্জিনিয়ারিং সহায়তা: FEA শক্তি গণনা এবং পুল টেস্ট নির্দিষ্ট করা হলে ব্যবস্থা করা যেতে পারে → বিট রুট, বেস ট্রানজিশন এবং ওয়েল্ডেড ডেক ইন্টারফেসে স্ট্রেস কনসেন্ট্রেশন পর্যালোচনা করার জন্য দরকারী।
• সার্টিফিকেট স্কোপ: ABS অনুমোদন / ক্লাস পরিদর্শন এবং মিল উপাদান সার্টিফিকেট প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে → প্রতিটি অর্ডারের জন্য ডিফল্ট হিসাবে বিবেচিত হয় না।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ 1: প্রয়োজনীয় সিঙ্গেল বিট আকার নিশ্চিত করুন: 8 ইঞ্চি বা 10 ইঞ্চি, এবং উপলব্ধ থাকলে জাহাজের অঙ্কন বা প্রতিস্থাপন যন্ত্রাংশের রেফারেন্স প্রদান করুন।

ধাপ 2: ইনস্টলেশন ফর্ম নিশ্চিত করুন: স্কয়ার বেস, রাউন্ড বেস, থ্রু-ডেক, হেভি-ডিউটি থ্রু-ডেক, ফ্লাশ টাইপ, বা অন্য ডেক ব্যবস্থা।

ধাপ 3: অ্যাপ্লিকেশন ভেসেল টাইপ নিশ্চিত করুন: অভ্যন্তরীণ নদীর বার্জ, টাগবোট, পুশবোট, ওয়ার্কবোট, ছোট সার্ভিস ভেসেল, বা অন্য সামুদ্রিক ডেক অ্যাপ্লিকেশন।

ধাপ 4: উৎপাদনের আগে লোড বেসিস নিশ্চিত করুন: উদ্দিষ্ট লাইন / তারের আকার, দড়ির MBL যদি জানা থাকে, ডিজাইন নিরাপত্তা ফ্যাক্টর, প্রয়োজনীয় SWL যদি নির্দিষ্ট করা থাকে, পুল-টেস্ট প্রয়োজনীয়তা, এবং ডেক রিইনফোর্সমেন্ট অঙ্কন।

ধাপ 5: উপাদান এবং পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করুন: ASTM A27-70-36 বা সমতুল্য, হিট ট্রিটমেন্ট, উপাদান যান্ত্রিক পরীক্ষা, MT / PT / RT এলাকা, এবং গ্রহণযোগ্যতার মানদণ্ড।

ধাপ 6: সারফেস ট্রিটমেন্ট, ওয়েল্ডিংয়ের পরে কোটিং, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ABS / ক্লাস পরিদর্শন স্কোপ, এবং প্রয়োজনীয় সার্টিফিকেট প্যাকেজ নিশ্চিত করুন।

কাঠামো

কাস্ট স্টিল সিঙ্গেল বিট বডি | মসৃণ দড়ি-যোগাযোগ পোস্ট | স্কয়ার বা রাউন্ড বেস | থ্রু-ডেক বা ফ্লাশ ওয়েল্ডেড ইনস্টলেশন | ওয়েল্ড-প্রস্তুতি এলাকা | হিট-ট্রিটেড কাস্টিং | ঐচ্ছিক পরিদর্শন এবং পুল-টেস্ট ব্যবস্থা

কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ASTM A27-70-36 বা সমতুল্য কাস্ট স্টিল কাস্ট সামুদ্রিক ডেক হার্ডওয়্যারের জন্য উপযুক্ত যেখানে একটি কম্প্যাক্ট বিট আকৃতি, ওয়েল্ডেবল বেস এবং নিয়ন্ত্রিত যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।
• বিট পোস্ট, বেস ট্রানজিশন এবং রেডিয়াস-পরিবর্তনকারী এলাকাগুলি মসৃণভাবে ডিজাইন করা হয়েছে যাতে স্থানীয় স্ট্রেস কনসেন্ট্রেশন হ্রাস করা যায় এবং তীক্ষ্ণ প্রান্তগুলি এড়ানো যায় যা মুরিং দড়ির ক্ষতি করতে পারে।
• হিট ট্রিটমেন্ট এবং উপাদান যান্ত্রিক পরীক্ষা শক্তি সামঞ্জস্য সমর্থন করে; প্রকৃত সার্টিফিকেট প্যাকেজ ক্রয় আদেশ এবং পরিদর্শন স্কোপ অনুসরণ করবে।
• গ্যাস পোরোসিটি, স্ল্যাগ অন্তর্ভুক্তি এবং সাব-সারফেস কাস্টিং ইঙ্গিতগুলি সম্মত গ্রহণযোগ্যতার মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়। পৃষ্ঠাটি ইচ্ছাকৃতভাবে শূন্য-ত্রুটি দাবি এড়িয়ে যায় কারণ সামুদ্রিক কাস্টিংগুলি গ্রহণযোগ্যতার স্তর দ্বারা পরিদর্শন করা হয়।
• প্রবেশযোগ্য পৃষ্ঠগুলিতে MT বা PT প্রয়োগ করা যেতে পারে, এবং RT / এক্স-রে পরিদর্শন গুরুত্বপূর্ণ ক্ষেত্রগুলিতে ব্যবস্থা করা যেতে পারে যেখানে শক্তি কেন্দ্রীভূত হয়, যেমন বিট রুট এবং বেস ট্রানজিশন, যখন প্রয়োজন হয়।
• ওয়েল্ডেবিলিটি কাস্টিংয়ের অবস্থা, ওয়েল্ড-জোন প্রস্তুতি, ডেক উপাদান, শিপইয়ার্ড WPS এবং ক্লাস প্রয়োজনীয়তার উপর নির্ভর করে। ডেক ওয়েল্ডিং পদ্ধতি, প্রিহিট এবং পোস্ট-ওয়েল্ড পরিদর্শন শিপইয়ার্ড বা প্রকল্প প্রকৌশলী দ্বারা নিশ্চিত করা উচিত।
• FEA শক্তি গণনা সিঙ্গেল বিট পোস্ট, বেস ট্রানজিশন, ডেক পেনিট্রেশন এবং ওয়েল্ড ইন্টারফেসের চারপাশে স্ট্রেস ডিস্ট্রিবিউশন পর্যালোচনা করতে ব্যবহার করা যেতে পারে যখন প্রকল্পটি ইঞ্জিনিয়ারিং যাচাইকরণের প্রয়োজন হয়।
• পুল টেস্ট প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে; পুলের দিক, পরীক্ষার লোড, ধরে রাখার সময়, গ্রহণযোগ্যতার মানদণ্ড এবং সাক্ষীর প্রয়োজনীয়তা উৎপাদনের আগে সংজ্ঞায়িত করতে হবে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের প্রকার: সিঙ্গেল বিট বোল্ড → কম্প্যাক্ট ডেক মুরিং, চেকিং এবং বার্জ লাইন হ্যান্ডলিংয়ের জন্য একটি উল্লম্ব বিট।
• লক্ষ্য অ্যাপ্লিকেশন: অভ্যন্তরীণ নদীর বার্জ / টাগবোট / পুশবোট / ওয়ার্কবোট → উত্তর আমেরিকান এবং আমেরিকান অভ্যন্তরীণ জাহাজ বাজারের জন্য উপযুক্ত যখন জাহাজের অঙ্কন দ্বারা নিশ্চিত করা হয়।
• উপাদান: ASTM A27-70-36 C-Mn কাস্ট স্টিল বা সমতুল্য → চূড়ান্ত উপাদান সমতুল্যতা এবং সার্টিফিকেট শব্দাবলী অর্ডারের আগে নিশ্চিত করা উচিত।
• ইনস্টলেশন: থ্রু-ডেক বা ফ্লাশ ওয়েল্ডেড ব্যবস্থা → ডেক পেনিট্রেশন, ওয়েল্ড দৈর্ঘ্য, ব্যাকআপ কাঠামো এবং রিইনফোর্সমেন্ট জাহাজের ডিজাইনের সাথে মিলতে হবে।
• সারফেস ট্রিটমেন্ট: সরবরাহকৃত ডেটা হিসাবে স্যান্ডব্লাস্টিং → চূড়ান্ত কোটিং সাধারণত ইনস্টলেশনের পরে শিপইয়ার্ড পেইন্ট স্পেসিফিকেশন অনুসরণ করে।
• কাস্টিং মান নিয়ন্ত্রণ: নির্দিষ্ট মানদণ্ডের মধ্যে পোরোসিটি / স্ল্যাগ অন্তর্ভুক্তি নিয়ন্ত্রণ → পরিদর্শন পরিকল্পনা অনুসারে MT, PT, বা RT নির্বাচন করা যেতে পারে।
• FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → স্ট্রেস কনসেন্ট্রেশন এবং বেস ট্রানজিশন পর্যালোচনার জন্য ব্যবহৃত হয়, ক্লাস অনুমোদনের বিকল্প নয়।
• পুল টেস্ট: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → লোড মান এবং পরীক্ষার পদ্ধতি গ্রাহক, শিপইয়ার্ড বা ক্লাস সোসাইটি দ্বারা নিশ্চিত করতে হবে।
• সার্টিফিকেট প্রয়োজনীয়তা: মিল উপাদান সার্টিফিকেট, পরীক্ষার প্রতিবেদন, ABS অনুমোদন / ক্লাস পরিদর্শন অর্ডার স্কোপ অনুসারে → সার্টিফিকেট প্রাপ্যতা প্রকল্পের অনুমোদন পদ্ধতির সাপেক্ষে।

কিভাবে কাজ করে

মুরিং লাইন বা তার সিঙ্গেল বিটের কাছে আসে → লাইনটি মসৃণ কাস্ট স্টিল পোস্টের চারপাশে ঘোরে → কাপলিং, চেকিং বা মুরিং ফোর্স কাস্ট বডি এবং ওয়েল্ডেড বেসের মাধ্যমে স্থানান্তরিত হয় → লোড জাহাজের ডিজাইন অনুসারে রিইনফোর্সড ডেক কাঠামোতে বিতরণ করা হয়

অ্যাপ্লিকেশন

মার্কিন অভ্যন্তরীণ নদীর বার্জ | টাগবোট এবং পুশবোট | ওয়ার্কবোট | ছোট সার্ভিস ভেসেল | হারবার ক্রাফট | নদী মুরিং স্টেশন | বার্জ কাপলিং এবং চেকিং লাইন হ্যান্ডলিং | নতুন নির্মাণ এবং প্রতিস্থাপন ডেক হার্ডওয়্যার প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদান ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: গ্রাহকরা কীভাবে থ্রু-ডেক এবং ফ্লাশ-টাইপ সিঙ্গেল বিট বোল্ডের মধ্যে নির্বাচন করবেন?

উত্তর 1: নির্বাচন জাহাজের ডেক ব্যবস্থার অনুসরণ করা উচিত। থ্রু-ডেক টাইপগুলি ব্যবহার করা হয় যেখানে বিটটি নীচের ডেক কাঠামোর মধ্য দিয়ে যায় বা সংযোগ স্থাপন করে। ফ্লাশ-টাইপ ডিজাইনগুলি ব্যবহার করা হয় যেখানে ডেক ইন্টারফেস এবং নীচের ক্লিয়ারেন্সের জন্য আরও কম্প্যাক্ট ওয়েল্ডেড ব্যবস্থার প্রয়োজন হয়। চূড়ান্ত নির্বাচন ডেক অঙ্কন, রিইনফোর্সমেন্ট ডিটেইল এবং শিপইয়ার্ড ইনস্টলেশন প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

প্রশ্ন 2: ASTM A27-70-36 কাস্ট স্টিল বার্জ বা ওয়ার্কবোট ডেকের সাথে ওয়েল্ডিংয়ের জন্য উপযুক্ত কি?

উত্তর 2: ASTM A27-70-36 এই ধরণের ডেক হার্ডওয়্যারের জন্য ব্যবহৃত একটি কাস্ট স্টিল উপাদান, তবে ওয়েল্ডিংয়ের গ্রহণযোগ্যতা কাস্টিং পৃষ্ঠের অবস্থা, ওয়েল্ড-জোন প্রস্তুতি, ডেক স্টিল উপাদান, WPS, প্রিহিট প্রয়োজনীয়তা এবং ক্লাস বা শিপইয়ার্ড পরিদর্শন নিয়মের উপর নির্ভর করে। ইনস্টলেশনের আগে ওয়েল্ডিং পদ্ধতির বিবরণ নিশ্চিত করা উচিত।

প্রশ্ন 3: সরবরাহকৃত প্যারামিটার টেবিল কি বোল্ডের SWL নির্ধারণ করে?

উত্তর 3: না। সরবরাহকৃত টেবিলে মডেলের বিবরণ, প্রধান মাত্রা এবং ওজন সরবরাহ করা হয়। SWL, পুল-টেস্ট লোড, দড়ি / তারের MBL, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডের আকার এবং অনুমোদনের ভিত্তি নির্বাচন বা সার্টিফিকেশনের জন্য ব্যবহার করার আগে প্রকল্প অঙ্কন বা ইঞ্জিনিয়ারিং গণনা দ্বারা নিশ্চিত করতে হবে।
