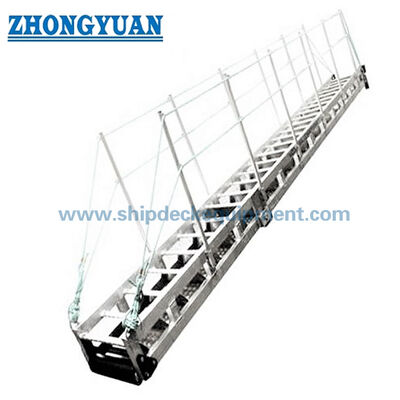

অ্যালুমিনিয়াম শোর গ্যাংওয়ে অ্যান্টি-স্লিপ ধাপ সহ | মেরিন গ্যাংওয়ে ISO 7061 টাইপ বি

অ্যালুমিনিয়াম শর্ট প্যাডওয়ে অ্যান্টি-স্লিপ স্টেপ সহ∙ মেরিন প্যাডওয়ে আইএসও ৭০৬১ টাইপ বি

পণ্যের সংক্ষিপ্ত বিবরণ

আইএসও ৭০৬১ টাইপ বি অ্যালুমিনিয়ামের অ্যান্টি-স্লিপ আর্ক স্টেপ সহ কোস্ট গ্যাংওয়ে হল হালকা ওজনের সামুদ্রিক অ্যাক্সেস সরঞ্জাম যা মূলত জাহাজের ক্রুদের ব্যবহারের জন্য জাহাজ থেকে কোস্টে নিরাপদ অ্যাক্সেস সরবরাহ করার জন্য ডিজাইন করা হয়েছে।যখন অপারেটিং শর্তগুলি উপযুক্ত হয় তখন এটি জাহাজ থেকে জাহাজে অ্যাক্সেসের জন্যও ব্যবহার করা যেতে পারে.

টাইপ বি কনফিগারেশনটি প্যাডওয়েটি কাত হয়ে গেলে কর্মীদের চলাচলকে সমর্থন করার জন্য সরাসরি পাশের স্ট্রেনারগুলির সাথে সংহত অ্যান্টি-স্লিপ আর্ক স্টেপ ব্যবহার করে।সরবরাহিত তথ্য 55° পর্যন্ত কুলুঙ্গি অনুমতি দেয়, একটি-বিভাগ বা দুই-বিভাগ কনফিগারেশন সঙ্গে উপলব্ধ জাহাজ বিন্যাস এবং হ্যান্ডলিং প্রয়োজনীয়তা অনুযায়ী।

পাবলিক আইএসও তথ্য নিশ্চিত করে যে আইএসও ৭০৬১ জাহাজ থেকে তীরে প্রবেশের জন্য জাহাজে বহন করা অ্যালুমিনিয়ামের উপকূলীয় গলিগুলির জন্য প্রয়োজনীয়তা নির্দিষ্ট করে।এবং আইএসও প্রিভিউ উপাদান একটি অ্যান্টি-স্লিপ আর্ক পদক্ষেপ gangway হিসাবে টাইপ বি চিহ্নিতনতুন প্রকল্পের জন্য আইএসওর সর্বশেষ সংস্করণ নিশ্চিত করা উচিত।

দ্রুত বিবরণী

• পণ্যের ধরনঃ অ্যান্টি-স্লিপ আর্ক স্টেপ সহ টাইপ বি অ্যালুমিনিয়ামের উপকূলীয় গলি → জাহাজ থেকে উপকূল এবং উপযুক্ত জাহাজ থেকে জাহাজে অ্যাক্সেসের জন্য কর্মীদের অ্যাক্সেস সরঞ্জাম
• স্ট্যান্ডার্ডঃ আইএসও ৭০৬১ঃ২০১৫ সরবরাহিত তথ্য অনুযায়ী → নতুন প্রকল্পের জন্য প্রযোজ্য স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করা উচিত।
• উপাদানঃ অ্যালুমিনিয়াম → হালকা ওজনের সামুদ্রিক অ্যাক্সেস কাঠামো অ্যানোডিক অক্সিডেশন পৃষ্ঠ চিকিত্সা সহ।
• নেট প্রস্থঃ 600 মিমি → সরবরাহিত তথ্য থেকে স্ট্যান্ডার্ড পাসওয়ার্ড প্রস্থ।
• দৈর্ঘ্য পরিসীমাঃ ২ মিটার থেকে ৯ মিটার ০.৫ মিটার বৃদ্ধিতে; ১ মিটার বৃদ্ধিতে ৯ মিটারের বেশি → কাস্টমাইজড দৈর্ঘ্য উপলব্ধ।
• ব্যবহারের কোণঃ 0° থেকে 55° → ইনস্টলেশনের কোণ অনুমোদিত সিলিং বিন্যাসের সাথে মিলে যেতে হবে।
• ডিজাইন লোডঃ প্রতিটি ধাপে 735 N → টাইপ B ধাপে লোড রেফারেন্স।
• হ্যান্ড্রিল উচ্চতাঃ ন্যূনতম 1000 মিমি → সরবরাহিত তথ্য থেকে নিরাপত্তা হ্যান্ড্রিলের প্রয়োজনীয়তা।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ আইএসও ৭০৬১ টাইপ বি নদীর পাদদেশের দৈর্ঘ্য, এক-অংশ বা দুই-অংশের কনফিগারেশন এবং জাহাজের সঞ্চয়স্থানের ব্যবস্থা নিশ্চিত করুন।

ধাপ ২ঃ ইনস্টলেশনের কোণ, উপরের সিলিং ডিভাইস, নিম্ন সমর্থন, অবতরণ অবস্থা এবং অ্যাক্সেস রুট নিশ্চিত করুন।

পদক্ষেপ 3: অ্যালুমিনিয়াম খাদ গ্রেড, ওয়েল্ডিং প্রয়োজনীয়তা, অ্যানোডিক অক্সিডেশন চিকিত্সা এবং জারা সুরক্ষা প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৪ঃ হ্যান্ডরিল, মধ্যবর্তী গাইড, স্ট্যানচিয়ন স্পেসিং, স্টেপ স্পেসিং, গার্ড বোর্ড এবং অ্যান্টি-স্লিপ পৃষ্ঠের বিবরণ নিশ্চিত করুন।

ধাপ ৫ঃ এমইডি, ইসি প্রকার অনুমোদন, শ্রেণী পরিদর্শন বা প্রকল্প-নির্দিষ্ট শংসাপত্র সহ অনুমোদনের সুযোগ নিশ্চিত করুন।

ধাপ ৬ঃ জাহাজের ধরন, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ, জিএ অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন।

কাঠামো

অ্যালুমিনিয়াম সাইড স্ট্রিংস। অ্যান্টি-স্লিপ আর্ক স্টেপ। ক্রস সদস্য। স্ট্যানচিয়নস। হ্যান্ডলিং এবং মধ্যবর্তী গাইড। গার্ড বোর্ড। সিকিউরিটি ডিভাইস। নির্দিষ্ট করা হলে উত্তোলন এবং হ্যান্ডলিং পয়েন্ট।

ডিজাইন, নিরাপত্তা এবং ইঞ্জিনিয়ারিং সুবিধা

• অ্যান্টি-স্লিপ আর্ক স্টেপগুলি পায়ে আটককে উন্নত করে যখন গ্যাংওয়েটি কমন কোণে ইনস্টল করা হয়।
• অ্যালুমিনিয়াম নির্মাণ প্রয়োজনীয় কাঠামোগত কর্মক্ষমতা বজায় রেখে জাহাজে প্রবেশের জন্য একটি হালকা ওজন সমাধান প্রদান করে।
• হ্যান্ডল এবং মধ্যবর্তী গাইডগুলি কর্মীদের নিরাপদ চলাচলের জন্য সমর্থন করে এবং অনুমোদিত নকশা ব্যবস্থা অনুসরণ করা উচিত।
• প্যাসেজটি কর্মীদের প্রবেশের জন্য এবং লোড ট্রলিগুলির মতো চাকার ট্র্যাফিকের জন্য ডিজাইন করা হয়নি।
• সামুদ্রিক পরিষেবাতে গ্যালভানিক ক্ষয় ঝুঁকি হ্রাস করার জন্য ধাতব যোগাযোগকে নিয়ন্ত্রণ করা উচিত।
• কাঠামোগত সমতলতা, টর্শন প্রতিরোধের, ধাপের দূরত্ব, এবং সুরক্ষা ব্যবস্থা প্রযোজ্য মান অনুযায়ী পরীক্ষা করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ৭০৬১ → সমুদ্রযাত্রী জাহাজের জন্য অ্যালুমিনিয়ামের উপকূলীয় পথের প্রয়োজনীয়তা।
• প্রকারঃ প্রকার বি → অ্যান্টি-স্লিপ আর্ক স্টেপ কনফিগারেশন।
• দৈর্ঘ্যঃ কাস্টমাইজড → পাত্রে বিন্যাস এবং সঞ্চয় স্থান অনুযায়ী নির্বাচিত।
• প্রস্থঃ 600 মিমি → সরবরাহিত নেট প্রস্থ।
• স্টেপঃ অ্যান্টি-স্লিপ আর্ক স্টেপ → সরাসরি অ্যান্টি-স্লিপ পৃষ্ঠ সমর্থনকারী সাইড স্ট্রিংর।
• হ্যান্ড্রেলঃ ন্যূনতম উচ্চতা 1000 মিমি → সুরক্ষা অ্যাক্সেসের প্রয়োজনীয়তা।
• সারফেস ট্রিটমেন্টঃ অ্যানোডিক অক্সিডেশন → সামুদ্রিক জারা সুরক্ষা সিস্টেম।
• অনুমোদনের প্রয়োজনীয়তাঃ প্রকল্পের আওতা অনুযায়ী MED, ইসি প্রকার অনুমোদন, শ্রেণী শংসাপত্র বা পরিদর্শন।

কিভাবে কাজ করে

Gangway is positioned between ship and shore → Securing devices fix the upper and lower ends → Anti-slip arc steps support personnel movement → Handrails provide protection → Side stringers and cross members transfer personnel load

অ্যাপ্লিকেশন

যাত্রীবাহী জাহাজ। মালবাহী জাহাজ। ট্যাঙ্কার। গ্যাসবাহী জাহাজ। বাণিজ্যিক জাহাজ। জাহাজ থেকে উপকূলে প্রবেশ। যখন পরিস্থিতি অনুকূল হয় তখন জাহাজ থেকে জাহাজে প্রবেশ।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং অনুমোদন প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিসীমা এবং প্রযোজ্য কর্তৃপক্ষের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশনঃ EU MED, EC টাইপ অনুমোদন, CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ৫৫ ডিগ্রি কুলুঙ্গির জন্য কি টাইপ বি উপযুক্ত?

A1: সরবরাহিত তথ্য 55° এর সর্বোচ্চ কাত বলে। বোর্ডে প্রকৃত ব্যবহার সুরক্ষা ব্যবস্থা, অবতরণের অবস্থা, জাহাজের চলাচল এবং অনুমোদিত ইনস্টলেশন পদ্ধতির উপর নির্ভর করে।

প্রশ্ন ২: এই গলিতে গাড়ি বা চাকার ট্রাফিক চলাচল করতে পারে?

A2: ISO 7061 নম্বর কর্মীদের জন্য প্রযোজ্য এবং লোড ট্রলি ট্রাফিকের জন্য নয়।

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3: দৈর্ঘ্য, বিভাগের বিন্যাস, সঞ্চয়স্থান, সুরক্ষা পদ্ধতি, অনুমোদনের সুযোগ, জাহাজের ধরণ, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের তারিখ নিশ্চিত করুন।
