ডেকিং প্লেট সহ অ্যালুমিনিয়াম শোর পাওয়ে।

ডেকিং প্লেট সহ অ্যালুমিনিয়াম শোর পাওয়ে।

পণ্যের সংক্ষিপ্ত বিবরণ

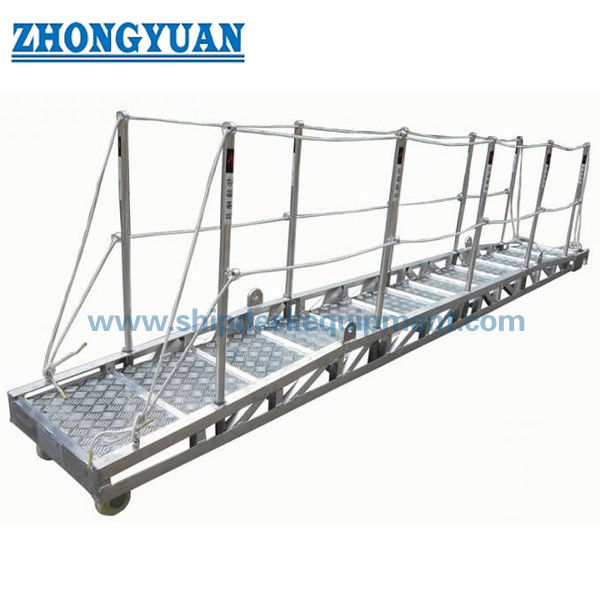

আইএসও ৭০৬১ টাইপ এ অ্যালুমিনিয়াম শোর গ্যাংওয়ে একটি বহনযোগ্য জাহাজের অ্যাক্সেস ব্রিজ যা একটি ডেকিং প্লেট এবং অ্যান্টি-স্লিপ স্টেপ সহ।এটি মূলত জাহাজের ক্রুদের জন্য জাহাজ থেকে তীরে অ্যাক্সেস প্রদানের জন্য বোর্ডে বহন করা হয় এবং যখন পরিস্থিতি অনুকূল হয় তখন জাহাজের মধ্যেও ব্যবহার করা যেতে পারে. টাইপ এ হাঁটার পৃষ্ঠটি অনুভূমিক পরিষেবা বা অনুভূমিক থেকে 30 ডিগ্রি পর্যন্ত একটি কাতের জন্য ডিজাইন করা হয়েছে; এটি লোড ট্রলিগুলির মতো চাকার ট্র্যাফিকের জন্য ডিজাইন করা হয়নি।

আইএসও ৭০৬১ঃ২০২৪ বর্তমান চতুর্থ সংস্করণ এবং আইএসও ৭০৬১ এর পরিবর্তেঃ2015আপডেটেড সংস্করণটি ডেক-প্লেট কনফিগারেশন হিসাবে টাইপ এ বজায় রেখেছে এবং কুলুঙ্গি শব্দ, পরীক্ষার পদ্ধতি এবং চিহ্নিতকরণের প্রয়োজনীয়তাগুলি সংশোধন করেছে।হ্যান্ডলিং এবং স্টোভিংয়ের প্রয়োজন অনুযায়ী একটি এক-বিভাগ বা দুই-বিভাগের দেহ বিবেচনা করা যেতে পারে, যখন চূড়ান্ত নির্বাচনের মাধ্যমে গ্যাংওয়ের দৈর্ঘ্য, জাহাজের পাশের সুরক্ষা, তীরে শেষ সমর্থন, ফ্রিবোর্ড এবং জোয়ার পরিসীমা, হ্যান্ডরিলের বিন্যাস, পরীক্ষার সুযোগ এবং অনুমোদনের প্রয়োজনীয়তা নিশ্চিত করা উচিত।

দ্রুত বিবরণী

• পণ্যের ধরনঃ টাইপ এ ডেকিং প্লেট অ্যালুমিনিয়াম শোর পাথ → জাহাজের অ্যাক্সেসের জন্য অ্যান্টি-স্লিপ স্টেপ সহ অবিচ্ছিন্ন হাঁটার পৃষ্ঠ
• স্ট্যান্ডার্ড সংস্করণঃ আইএসও ৭০৬১ঃ২০২৪ → বর্তমান চতুর্থ সংস্করণ; আইএসও ৭০৬১ঃ২০১৫ প্রত্যাহার করা হয়েছে এবং শুধুমাত্র চুক্তিগতভাবে নির্দিষ্ট করা হলে ব্যবহার করা উচিত।
• অপারেটিং কোণঃ ০° থেকে ৩০° পর্যন্ত অনুভূমিক → টাইপ এ নির্বাচন নিশ্চিত অপারেটিং কোণ সীমা মধ্যে থাকা উচিত।
• নামমাত্র দৈর্ঘ্যঃ ০.৫ মিটার বৃদ্ধিতে ২ মিটার থেকে ৯ মিটার এবং ১ মিটার বৃদ্ধিতে ৯ মিটারের বেশি → প্রকৃত সরবরাহকৃত দৈর্ঘ্য এবং পরিবহন ব্যবস্থা নিশ্চিত করা হবে।
• পরিষ্কার প্রস্থঃ 600 মিমি → সরবরাহিত প্রযুক্তিগত তথ্যের ভিত্তিতে কমপ্যাক্ট বোর্ড অ্যাক্সেস প্রস্থ।
• ডেকিং এবং স্টেপঃ 300×400 মিমি দূরত্বে অ্যান্টি-স্লিপ স্টেপ সহ ডেকিং প্লেট → গলিটি কমন হলে পাদদেশকে সমর্থন করে।
• সুরক্ষা বিন্যাসঃ কমপক্ষে ১,০০০ মিমি উচ্চতার হ্যান্ডলিং, দুটি মধ্যবর্তী গাইড এবং সর্বাধিক ১,৫০০ মিমি ব্যবধানে স্ট্যান্ডিং → পতন প্রতিরোধের জ্যামিতি অনুমোদিত অঙ্কনে নিশ্চিত করা হবে।
• ডিজাইন ভিত্তিঃ 735 N প্রতিটি ধাপে অ্যালুমিনিয়াম খাদের 0.2% প্রুফ স্ট্রেস → মানগুলির উপর 2 এর একটি নিরাপত্তা ফ্যাক্টর সহ নির্বাচিত ISO সংস্করণ এবং অনুমোদনের সুযোগের সাথে যাচাই করা হবে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:আইএসও ৭০৬১ টাইপ এ ডেকিং প্লেট গ্যাংওয়ে এবং প্রয়োজনীয় স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করুন; আইএসও ৭০৬১ঃ২০২৪ বর্তমান সংস্করণ।

দ্বিতীয় ধাপঃপ্রয়োজনীয় সামগ্রিক দৈর্ঘ্য, জাহাজের ফ্রিবোর্ড, প্রত্যাশিত জোয়ারের পরিবর্তন, তীরে অবতরণ স্তর এবং সর্বাধিক অপারেটিং প্রবণতা সরবরাহ করুন।

তৃতীয় ধাপঃএক-বিভাগ বা দুই-বিভাগ নির্মাণ, অপসারণযোগ্য সংযোগ নকশা, বোর্ড স্টোভেজ অবস্থান, হ্যান্ডলিং পদ্ধতি এবং উপলব্ধ উত্তোলন পয়েন্ট নিশ্চিত করুন।

চতুর্থ ধাপ:জাহাজের পাশের অ্যান্টি-স্লিপ সিকিউরিটি পার্ট, শর্ট-এন্ড রোলার বা চাকা বিন্যাস, সমর্থন ইন্টারফেস এবং নিরাপত্তা নেট সংযুক্তির প্রয়োজনীয়তা নিশ্চিত করুন।

পঞ্চম ধাপঃঅ্যালুমিনিয়াম খাদ এবং তাপমাত্রা, ঢালাইয়ের প্রয়োজনীয়তা, অ্যানোডাইজিং স্পেসিফিকেশন, হ্যান্ডলাইটের ধরণ, দড়ি উপাদান বা শক্ত গাইড বিকল্প এবং চিহ্নিতকরণের বিবরণ নিশ্চিত করুন।

ষষ্ঠ ধাপঃপরিমাণ, জাহাজের ধরন, পতাকা/শ্রেণী/EU MED-এর প্রয়োজনীয়তা, পরিদর্শন ও পরীক্ষার পরিধি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং যদি পাওয়া যায় তবে অঙ্কন বা ছবি।

কাঠামো

Aluminium side frames | Cross-members | Decking plate | Anti-slip steps | Stanchions | Handrail and two intermediate guides | Upper anti-slip securing part | Shore-end roller or wheels | Lifting lugs | Optional removable two-section connection

ডিজাইন, নিরাপত্তা এবং উত্পাদন সুবিধা

• টাইপ এ একটি অ্যান্টি-স্লিপ স্টেপ সহ একটি ডেক প্লেট ব্যবহার করে, যা 30 ডিগ্রি পর্যন্ত নিশ্চিত প্রান্তিককরণের জন্য নির্দিষ্ট পায়ের গ্রিপ পয়েন্টগুলি বজায় রেখে একটি অবিচ্ছিন্ন হাঁটার পৃষ্ঠ প্রদান করে।
• সাইড ফ্রেমগুলি প্রধান লম্বা লম্বা শক্তি সদস্য হিসাবে কাজ করে, যখন ক্রস-মেম্বারগুলি ডেকিং সমর্থন করে এবং gangway প্রস্থ বজায় রাখে; খাদ, বিভাগের আকার, ওয়েড বিবরণ,এবং প্রুফ স্ট্রেস ভিত্তিতে অনুমোদিত নকশা অনুসরণ করা উচিত.
• উপরের অ্যান্টি-স্লিপ সিকিউরিটি পার্টটি জাহাজের কাঠামোর সাথে যুক্ত হওয়া উচিত যাতে অনিচ্ছাকৃত গতি কম হয়।যখন শোর-এন্ড রোলার বা চাকাগুলি ল্যান্ডিং অবস্থার পরিবর্তনের সাথে সাথে নিয়ন্ত্রিত আপেক্ষিক গতির অনুমতি দেয়.
• স্ট্যানচিয়ন্স, হ্যান্ডরিল, এবং দুটি মধ্যবর্তী গাইড পার্শ্ব সুরক্ষা সিস্টেম গঠন করে। সংযোগ নিরাপত্তা, টেনশন, ভাঁজ বা অপসারণযোগ্য বৈশিষ্ট্য,পরিদর্শনের সময় স্টোরেজ অবস্থা পরীক্ষা করা উচিত.
• এক-বিভাগ নির্মাণ যৌগিক ইন্টারফেস হ্রাস করে;একটি দ্বি-বিভাগ বিন্যাস বোর্ড হ্যান্ডলিং এবং স্টোভিং উন্নত করতে পারে কিন্তু যাচাই করা শক্তি এবং সমাবেশ নিয়ন্ত্রণের সাথে একটি ইতিবাচকভাবে সুরক্ষিত অপসারণযোগ্য সংযোগ প্রয়োজন.
• তুলনামূলক ইস্পাত অ্যাক্সেস কাঠামোর তুলনায় অ্যালুমিনিয়াম হ্যান্ডলিং ওজন হ্রাস করে, যখন উত্পাদন মান নিশ্চিত খাদ তাপমাত্রা, ldালাই পদ্ধতি, বিকৃতি নিয়ন্ত্রণ, মসৃণ প্রান্ত,এবং প্রয়োজন হলে ভিন্ন ধাতু ফিটিং থেকে বিচ্ছিন্নতা.
• আইএসও ৭০৬১ঃ২০২৪ পরীক্ষার পদ্ধতি এবং চিহ্নিতকরণের সারিবদ্ধতা আপডেট করে। লোড টেস্টিং, সনাক্তকরণ, নিরাপদ ব্যবহারের চিহ্নিতকরণ,পরিদর্শন ও অনুমোদনের পরিকল্পনায় নির্ধারিত হওয়া উচিত, বরং স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করা উচিত.
• SOLAS-এর অধীনে নিয়ন্ত্রিত ইনস্টলেশনের জন্য, বোর্ডের বিন্যাস, পরিদর্শন, রক্ষণাবেক্ষণ, নিরাপদ লোডিংয়ের সীমাবদ্ধতা এবং সমর্থনকারী তার বা ফিটিংগুলি পতাকা রাষ্ট্র, শ্রেণি,এবং প্রযোজ্য আইএমও প্রয়োজনীয়তা.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ৭০৬১ঃ২০২৪ → বর্তমান সংস্করণ অ্যালুমিনিয়ামের উপকূলীয় গলিগুলির জন্য; প্রকল্পটি প্রতিস্থাপন কাজের জন্য একটি পুরানো সংস্করণ নির্দিষ্ট করতে পারে।
• প্রকারঃ টাইপ এ ডেকিং প্লেট প্যাডওয়ে → অনুভূমিক পরিষেবা বা অনুভূমিক থেকে 30 ডিগ্রি পর্যন্ত কাতের জন্য।
• নামমাত্র দৈর্ঘ্যঃ ০.৫ মিটার বৃদ্ধিতে ২.৯ মিটার; ১ মিটার বৃদ্ধিতে ৯ মিটারের বেশি → প্রকৃত উত্পাদন এবং পরিবহন দৈর্ঘ্য নিশ্চিত করুন।
• পরিষ্কার প্রস্থঃ 600 মিমি → সরবরাহিত তথ্যের ভিত্তিতে এবং অনুমোদিত অঙ্কন নিশ্চিতকরণের সাপেক্ষে।
• দেহের বিন্যাসঃ এক বিভাগ / দুই বিভাগ → স্টোভেজ, হ্যান্ডলিং এবং বোর্ডে মোতায়েনের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• গার্ড রেলঃ হ্যান্ড্রেল প্লাস দুটি মধ্যবর্তী গাইড → দড়ি বা শক্ত অ্যালুমিনিয়াম বিন্যাস নির্দিষ্ট করা হবে।
• পৃষ্ঠ চিকিত্সাঃ অ্যানোডিক অক্সিডেশন → লেপ বেধ, রঙ এবং চিকিত্সা মান নিশ্চিত করা হবে।
• অনুমোদনের ক্ষেত্রঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে → ক্লাস, পতাকা, EU MED, পরীক্ষার এবং শংসাপত্রের ক্ষেত্রটি উদ্ধৃতি দেওয়ার আগে সম্মত হতে হবে।

কিভাবে কাজ করে

Ship-side securing part engages the vessel support → Shore-end roller or wheels rest on the landing area → Decking plate and anti-slip steps provide the walking route → Side frames and cross-members carry the applied access load → Handrail and intermediate guides provide side protection → Gangway is inspected, পুনরুদ্ধার এবং ব্যবহারের পরে সঞ্চয়

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ। মালবাহী জাহাজ। ট্যাংকার। বাল্ক ক্যারিয়ার। কনটেইনার জাহাজ। ওয়ার্কবোট। নতুন বিল্ডিং প্রকল্প। উপকূলীয় পথের প্রতিস্থাপন। অনুকূল অবস্থার মধ্যে জাহাজ থেকে জাহাজে প্রবেশ।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং অনুমোদন প্রযোজ্য পতাকা রাষ্ট্র, শ্রেণীবিভাগ সমাজ, ইইউ সামুদ্রিক সরঞ্জাম এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সাজানো যেতে পারে।EU MED / EC টাইপ অনুমোদন এবং শ্রেণী সার্টিফিকেশন স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমোদিত হয় না এবং অনুমোদিত পণ্য কনফিগারেশনের সাপেক্ষে থাকে, পরীক্ষা, বিজ্ঞপ্তিপ্রাপ্ত সংস্থা বা শ্রেণীর অংশগ্রহণ এবং সম্মত আদেশের পরিসীমা।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:কোন আইএসও ৭০৬১ সংস্করণ নতুন গলি জন্য নির্দিষ্ট করা উচিত?

A1:আইএসও ৭০৬১ঃ২০২৪ বর্তমান চতুর্থ সংস্করণ এবং আইএসও ৭০৬১ এর পরিবর্তেঃ2015২০২৪ সালের সংস্করণটি সাধারণত নতুন উদ্ধৃতিগুলির জন্য ব্যবহার করা উচিত, যখন একটি বিদ্যমান জাহাজের অঙ্কন বা চুক্তির প্রয়োজন হলে একটি পুরানো সংস্করণটি কেবলমাত্র বজায় রাখা উচিত।

প্রশ্ন ২:টাইপ এ প্যাডওয়ে 30° এর উপরে বা লোড ট্রলিগুলির জন্য ব্যবহার করা যেতে পারে?

A2:টাইপ এ হ'ল অনুভূমিক ব্যবহারের জন্য ডেক-প্লেট কনফিগারেশন বা অনুভূমিক থেকে 30 ডিগ্রি পর্যন্ত একটি কাত। এটি লোড ট্রলিগুলির মতো চাকার ট্র্যাফিকের জন্য ডিজাইন করা হয়নি।একটি উচ্চতর অপারেটিং কোণ বা চাকার লোড একটি পৃথকভাবে নির্বাচিত এবং অনুমোদিত অ্যাক্সেস ব্যবস্থা প্রয়োজন.

প্রশ্ন ৩ঃউদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?

A3:সামগ্রিক দৈর্ঘ্য, ফ্রিবোর্ড এবং জোয়ার পরিসীমা, সর্বোচ্চ ঢাল, এক বা দুটি বিভাগের প্রয়োজনীয়তা, জাহাজের পাশের এবং তীরে শেষ সমর্থন বিশদ বিবরণ, স্টোভিং বিন্যাস, অ্যালুমিনিয়াম খাদ, হ্যান্ডলাইটের ধরণ,পৃষ্ঠের চিকিত্সা, পরীক্ষা এবং সার্টিফিকেটের পরিসীমা, পরিমাণ, গন্তব্য, সরবরাহের সময়, এবং একটি ইনস্টলেশন অঙ্কন বা ছবি।
