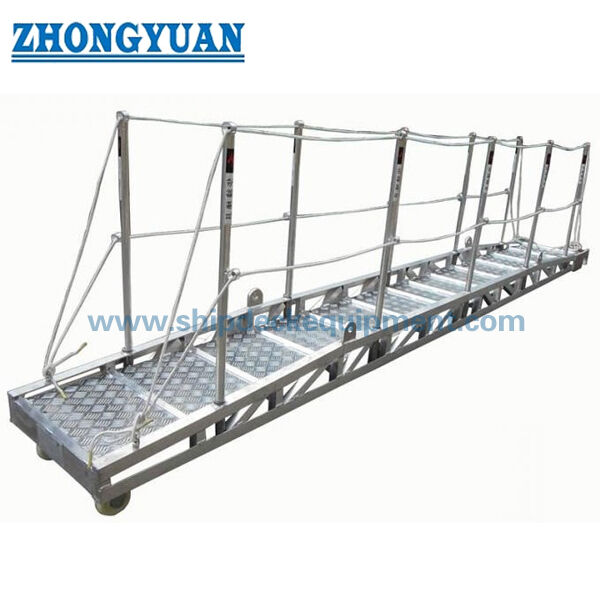

ডেকিং প্লেট সহ অ্যালুমিনিয়াম শোর পাওয়ে।

অ্যালুমিনিয়াম শোর গ্যাংওয়ে ডেক্কিং প্লেট সহ | জাহাজ থেকে তীরে প্রবেশের জন্য ISO 7061 টাইপ A

পণ্যের সংক্ষিপ্ত বিবরণ

ISO 7061 টাইপ A অ্যালুমিনিয়াম শোর গ্যাংওয়ে হল একটি বহনযোগ্য জাহাজ প্রবেশ সেতু যার ডেক্কিং প্লেট এবং অ্যান্টি-স্লিপ ধাপ রয়েছে। এটি জাহাজে বহন করা হয় যাতে জাহাজ থেকে তীরে প্রবেশের সুবিধা হয়, প্রধানত জাহাজের ক্রুদের জন্য এবং অনুকূল পরিস্থিতিতে জাহাজের মধ্যে ব্যবহারের জন্যও এটি ব্যবহার করা যেতে পারে। টাইপ A হাঁটার পৃষ্ঠটি অনুভূমিক পরিষেবা বা অনুভূমিক থেকে ৩০° পর্যন্ত ঢালের জন্য তৈরি করা হয়েছে; এটি লোড করা ট্রলিগুলির মতো চাকাযুক্ত যানবাহনের জন্য তৈরি করা হয়নি।

ISO 7061:2024 হল বর্তমান চতুর্থ সংস্করণ এবং ISO 7061:2015 কে প্রতিস্থাপন করে। আপডেট করা সংস্করণে ডেক্কিং-প্লেট কনফিগারেশন হিসাবে টাইপ A বজায় রাখা হয়েছে এবং ঢালের শব্দ, পরীক্ষার পদ্ধতি এবং চিহ্নিতকরণের প্রয়োজনীয়তাগুলি সংশোধন করা হয়েছে। হ্যান্ডলিং এবং স্টোয়েজ চাহিদা অনুযায়ী এক-বিভাগ বা দুই-বিভাগ বিশিষ্ট বডি বিবেচনা করা যেতে পারে, যখন চূড়ান্ত নির্বাচন গ্যাংওয়ের দৈর্ঘ্য, জাহাজের পাশের সুরক্ষা, তীরের প্রান্তের সমর্থন, ফ্রি-বোর্ড এবং জোয়ারের পরিসীমা, হ্যান্ড্রেল ব্যবস্থা, পরীক্ষার পরিধি এবং অনুমোদনের প্রয়োজনীয়তা নিশ্চিত করবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: টাইপ A ডেক্কিং প্লেট অ্যালুমিনিয়াম শোর গ্যাংওয়ে → জাহাজে প্রবেশের জন্য অ্যান্টি-স্লিপ ধাপ সহ অবিচ্ছিন্ন হাঁটার পৃষ্ঠ।

• স্ট্যান্ডার্ড সংস্করণ: ISO 7061:2024 → বর্তমান চতুর্থ সংস্করণ; ISO 7061:2015 প্রত্যাহার করা হয়েছে এবং চুক্তি অনুসারে নির্দিষ্ট করা হলেই কেবল ব্যবহার করা উচিত।

• অপারেটিং ঢাল: অনুভূমিক থেকে ০° থেকে ৩০° → টাইপ A নির্বাচন নিশ্চিত অপারেটিং-কোণ সীমার মধ্যে থাকা উচিত।

• নামমাত্র দৈর্ঘ্য: ০.৫ মিটার বৃদ্ধিতে ২ মিটার থেকে ৯ মিটার, এবং ১ মিটার বৃদ্ধিতে ৯ মিটারের উপরে → প্রকৃত সরবরাহকৃত দৈর্ঘ্য এবং পরিবহন ব্যবস্থা নিশ্চিত করতে হবে।

• স্পষ্ট প্রস্থ: ৬০০ মিমি → সরবরাহকৃত প্রযুক্তিগত তথ্যের উপর ভিত্তি করে কম্প্যাক্ট অনবোর্ড প্রবেশ প্রস্থ।

• ডেক্কিং এবং ধাপ: অ্যান্টি-স্লিপ ধাপ সহ ডেক্কিং প্লেট, ৩০-৪০০ মিমি ব্যবধানে → গ্যাংওয়ে ঢালু হলে পায়ের গ্রিপ সমর্থন করে।

• গার্ডিং ব্যবস্থা: ১,০০০ মিমি উচ্চতার কম নয় এমন হ্যান্ড্রেল, দুটি মধ্যবর্তী গাইড এবং সর্বোচ্চ ১,৫০০ মিমি ব্যবধানে স্ট্যানশন → অনুমোদিত অঙ্কনের উপর পতন-সুরক্ষার জ্যামিতি নিশ্চিত করতে হবে।

• ডিজাইন ভিত্তি: প্রতিটি ধাপে ৭৩৫ N এবং অ্যালুমিনিয়াম অ্যালয়ের ০.২% প্রুফ স্ট্রেসের উপর ২ এর সুরক্ষা ফ্যাক্টর → নির্বাচিত ISO সংস্করণ এবং অনুমোদনের পরিধির বিরুদ্ধে মানগুলি যাচাই করতে হবে।

প্রধান প্রযুক্তিগত প্যারামিটার

ISO 7061 টাইপ A ডেক্কিং প্লেট শোর গ্যাংওয়ের জন্য প্রধান নির্বাচন ডেটা। মাত্রা মিলিমিটারে দেওয়া হয়েছে যদি না অন্যথায় উল্লেখ করা হয়।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১:ISO 7061 টাইপ A ডেক্কিং প্লেট গ্যাংওয়ে এবং প্রয়োজনীয় স্ট্যান্ডার্ড সংস্করণ নিশ্চিত করুন; ISO 7061:2024 হল বর্তমান সংস্করণ।

ধাপ ২:প্রয়োজনীয় সামগ্রিক দৈর্ঘ্য, জাহাজের ফ্রি-বোর্ড, প্রত্যাশিত জোয়ারের পরিবর্তন, তীরের অবতরণ স্তর এবং সর্বোচ্চ অপারেটিং ঢাল সরবরাহ করুন।

ধাপ ৩:এক-বিভাগ বা দুই-বিভাগ বিশিষ্ট নির্মাণ, অপসারণযোগ্য সংযোগ নকশা, অনবোর্ড স্টোয়েজ অবস্থান, হ্যান্ডলিং পদ্ধতি এবং উপলব্ধ লিফটিং পয়েন্টগুলি নিশ্চিত করুন।

ধাপ ৪:জাহাজের পাশের অ্যান্টি-স্লিপ সুরক্ষা অংশ, তীরের প্রান্তের রোলার বা চাকার ব্যবস্থা, সহায়ক ইন্টারফেস এবং কোনও সুরক্ষা-নেট সংযুক্তির প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৫:অ্যালুমিনিয়াম অ্যালয় এবং টেম্পার, ওয়েল্ডিংয়ের প্রয়োজনীয়তা, অ্যানোডাইজিং স্পেসিফিকেশন, হ্যান্ড্রেলের প্রকার, দড়ি উপাদান বা অনমনীয় গাইড বিকল্প এবং চিহ্নিতকরণের বিবরণ নিশ্চিত করুন।

ধাপ ৬:পরিমাণ, জাহাজের প্রকার, পতাকা / শ্রেণী / ইইউ MED প্রয়োজনীয়তা, পরিদর্শন এবং পরীক্ষার পরিধি, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময় এবং উপলব্ধ হলে অঙ্কন বা ছবি উল্লেখ করুন।

কাঠামো

অ্যালুমিনিয়াম সাইড ফ্রেম | ক্রস-মেম্বার | ডেক্কিং প্লেট | অ্যান্টি-স্লিপ ধাপ | স্ট্যানশন | হ্যান্ড্রেল এবং দুটি মধ্যবর্তী গাইড | উপরের অ্যান্টি-স্লিপ সুরক্ষা অংশ | তীরের প্রান্তের রোলার বা চাকা | লিফটিং লগ | ঐচ্ছিক অপসারণযোগ্য দুই-বিভাগ বিশিষ্ট সংযোগ

ডিজাইন, সুরক্ষা এবং উত্পাদন সুবিধা

• টাইপ A অ্যান্টি-স্লিপ ধাপ সহ একটি ডেক্কিং প্লেট ব্যবহার করে, যা একটি অবিচ্ছিন্ন হাঁটার পৃষ্ঠ প্রদান করে এবং নিশ্চিত ৩০° ঢাল পর্যন্ত অপারেশনের জন্য সংজ্ঞায়িত পায়ের গ্রিপ পয়েন্টগুলি বজায় রাখে।

• সাইড ফ্রেমগুলি প্রধান অনুদৈর্ঘ্য শক্তি সদস্য হিসাবে কাজ করে, যখন ক্রস-মেম্বারগুলি ডেক্কিংকে সমর্থন করে এবং গ্যাংওয়ের প্রস্থ বজায় রাখে; অ্যালয়, সেকশন আকার, ওয়েল্ড বিবরণ এবং প্রুফ-স্ট্রেস ভিত্তি অনুমোদিত নকশা অনুসরণ করা উচিত।

• উপরের অ্যান্টি-স্লিপ সুরক্ষা অংশটি জাহাজের কাঠামোর সাথে যুক্ত হওয়া উচিত যাতে অনিচ্ছাকৃত নড়াচড়া হ্রাস পায়, যখন তীরের প্রান্তের রোলার বা চাকাগুলি অবতরণের অবস্থার পরিবর্তনের সাথে সাথে নিয়ন্ত্রিত আপেক্ষিক নড়াচড়ার অনুমতি দেয়।

• স্ট্যানশন, হ্যান্ড্রেল এবং দুটি মধ্যবর্তী গাইড সাইড গার্ডিং সিস্টেম গঠন করে। সংযোগের নিরাপত্তা, টেনশনিং, ভাঁজযোগ্য বা অপসারণযোগ্য বৈশিষ্ট্য এবং স্টোরেজ অবস্থা পরিদর্শনের সময় পরীক্ষা করা উচিত।

• এক-বিভাগ বিশিষ্ট নির্মাণ যৌথ ইন্টারফেস হ্রাস করে; একটি দুই-বিভাগ বিশিষ্ট ব্যবস্থা অনবোর্ডে হ্যান্ডলিং এবং স্টোয়েজ উন্নত করতে পারে তবে একটি ইতিবাচকভাবে সুরক্ষিত অপসারণযোগ্য সংযোগের প্রয়োজন যা যাচাইকৃত শক্তি এবং সমাবেশ নিয়ন্ত্রণ সহ।

• অ্যালুমিনিয়াম তুলনামূলক ইস্পাত অ্যাক্সেস কাঠামোর তুলনায় হ্যান্ডলিং ওজন হ্রাস করে, যখন উত্পাদন গুণমান নিশ্চিত অ্যালয় টেম্পার, ওয়েল্ডিং পদ্ধতি, বিকৃতি নিয়ন্ত্রণ, মসৃণ প্রান্ত এবং ভিন্ন-ধাতুর ফিটিংগুলির বিচ্ছিন্নতার উপর নির্ভর করে যেখানে প্রয়োজন।

• ISO 7061:2024 পরীক্ষার পদ্ধতি এবং চিহ্নিতকরণ সমন্বয় আপডেট করে। লোড টেস্টিং, সনাক্তকরণ, নিরাপদ-ব্যবহার চিহ্নিতকরণ এবং ডকুমেন্টেশন স্ট্যান্ডার্ড সরবরাহের পরিবর্তে পরিদর্শন এবং অনুমোদন পরিকল্পনায় সংজ্ঞায়িত করা উচিত।

• SOLAS-নিয়ন্ত্রিত ইনস্টলেশনের জন্য, অনবোর্ড ব্যবস্থা, পরিদর্শন, রক্ষণাবেক্ষণ, নিরাপদ লোডিং সীমাবদ্ধতা এবং সহায়ক তার বা ফিটিংগুলি পতাকা-রাষ্ট্র, শ্রেণী এবং প্রযোজ্য IMO প্রয়োজনীয়তা অনুসরণ করা উচিত।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: ISO 7061:2024 → অ্যালুমিনিয়াম শোর গ্যাংওয়ের জন্য বর্তমান সংস্করণ; প্রতিস্থাপনের কাজের জন্য প্রকল্পটি একটি লিগ্যাসি সংস্করণ নির্দিষ্ট করতে পারে।

• টাইপ: টাইপ A ডেক্কিং প্লেট গ্যাংওয়ে → অনুভূমিক পরিষেবা বা অনুভূমিক থেকে ৩০° পর্যন্ত ঢালের জন্য।

• নামমাত্র দৈর্ঘ্য: ০.৫ মিটার বৃদ্ধিতে ২-৯ মিটার; ৯ মিটারের উপরে ১ মিটার বৃদ্ধিতে → প্রকৃত উত্পাদন এবং পরিবহন দৈর্ঘ্য নিশ্চিত করুন।

• স্পষ্ট প্রস্থ: ৬০০ মিমি → সরবরাহকৃত ডেটার উপর ভিত্তি করে এবং অনুমোদিত অঙ্কনের নিশ্চিতকরণের সাপেক্ষে।

• বডি কনফিগারেশন: এক বিভাগ / দুই বিভাগ → স্টোয়েজ, হ্যান্ডলিং এবং অনবোর্ড স্থাপনার প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।

• গার্ড রেল: হ্যান্ড্রেল এবং দুটি মধ্যবর্তী গাইড → দড়ি বা অনমনীয় অ্যালুমিনিয়াম ব্যবস্থা নির্দিষ্ট করতে হবে।

• পৃষ্ঠের চিকিৎসা: অ্যানোডিক অক্সিডেশন → আবরণের পুরুত্ব, রঙ এবং চিকিৎসার মান নিশ্চিত করতে হবে।

• অনুমোদন পরিধি: প্রকল্পের প্রয়োজনীয়তা অনুসারে → শ্রেণী, পতাকা, ইইউ MED, পরীক্ষা এবং শংসাপত্রের পরিধি কোটেশনের আগে সম্মত হতে হবে।

এটি কিভাবে কাজ করে

জাহাজের পাশের সুরক্ষা অংশ জাহাজের সাপোর্টের সাথে যুক্ত হয় → তীরের প্রান্তের রোলার বা চাকাগুলি অবতরণ এলাকার উপর বিশ্রাম নেয় → ডেক্কিং প্লেট এবং অ্যান্টি-স্লিপ ধাপগুলি হাঁটার পথ সরবরাহ করে → সাইড ফ্রেম এবং ক্রস-মেম্বারগুলি প্রয়োগকৃত অ্যাক্সেস লোড বহন করে → হ্যান্ড্রেল এবং মধ্যবর্তী গাইডগুলি পাশের সুরক্ষা প্রদান করে → ব্যবহারের পরে গ্যাংওয়ে পরিদর্শন করা হয়, পুনরুদ্ধার করা হয় এবং স্টো করা হয়।

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কন্টেইনার জাহাজ | ওয়ার্কবোট | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন শোর গ্যাংওয়ে | অনুকূল পরিস্থিতিতে জাহাজ থেকে জাহাজ অ্যাক্সেস

শংসাপত্র এবং সুবিধা

প্রযোজ্য পতাকা-রাষ্ট্র, শ্রেণীবিভাগ সমিতি, ইইউ সামুদ্রিক সরঞ্জাম এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে শংসাপত্র এবং অনুমোদন ব্যবস্থা করা যেতে পারে। ইইউ MED / EC টাইপ অনুমোদন এবং ক্লাস সার্টিফিকেশন স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করা হয় না এবং অনুমোদিত পণ্য কনফিগারেশন, পরীক্ষা, অবহিত-সংস্থা বা শ্রেণীর সম্পৃক্ততা এবং সম্মত অর্ডার পরিধির সাপেক্ষে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১:নতুন গ্যাংওয়ের জন্য কোন ISO 7061 সংস্করণ নির্দিষ্ট করা উচিত?

উত্তর ১:ISO 7061:2024 হল বর্তমান চতুর্থ সংস্করণ এবং ISO 7061:2015 কে প্রতিস্থাপন করে। 2024 সংস্করণটি সাধারণত নতুন কোটেশনের জন্য ব্যবহার করা উচিত, যখন একটি লিগ্যাসি সংস্করণ কেবল একটি বিদ্যমান জাহাজের অঙ্কন বা চুক্তির দ্বারা প্রয়োজন হলে ধরে রাখা উচিত।

প্রশ্ন ২:টাইপ A গ্যাংওয়ে কি ৩০° এর উপরে বা লোড করা ট্রলিগুলির জন্য ব্যবহার করা যেতে পারে?

উত্তর ২:টাইপ A হল ডেক্কিং-প্লেট কনফিগারেশন যা অনুভূমিক ব্যবহার বা অনুভূমিক থেকে ৩০° পর্যন্ত ঢালের জন্য। এটি লোড করা ট্রলিগুলির মতো চাকাযুক্ত যানবাহনের জন্য তৈরি করা হয়নি। একটি উচ্চ অপারেটিং কোণ বা চাকাযুক্ত লোডের জন্য পৃথকভাবে নির্বাচিত এবং অনুমোদিত অ্যাক্সেস ব্যবস্থার প্রয়োজন।

প্রশ্ন ৩:কোটেশনের আগে কোন তথ্য প্রয়োজন?

উত্তর ৩:সামগ্রিক দৈর্ঘ্য, ফ্রি-বোর্ড এবং জোয়ারের পরিসীমা, সর্বোচ্চ ঢাল, এক বা দুই-বিভাগ বিশিষ্ট প্রয়োজনীয়তা, জাহাজের পাশের এবং তীরের প্রান্তের সহায়তার বিবরণ, স্টোয়েজ ব্যবস্থা, অ্যালুমিনিয়াম অ্যালয়, হ্যান্ড্রেলের প্রকার, পৃষ্ঠের চিকিৎসা, পরীক্ষা এবং শংসাপত্রের পরিধি, পরিমাণ, গন্তব্য, সরবরাহের সময় এবং একটি ইনস্টলেশন অঙ্কন বা ছবি সরবরাহ করুন।

ISO 7061 টাইপ A অ্যালুমিনিয়াম শোর গ্যাংওয়ে উইথ ডেক্কিং প্লেট মেরিন আউটফিটিং এর অঙ্কন
