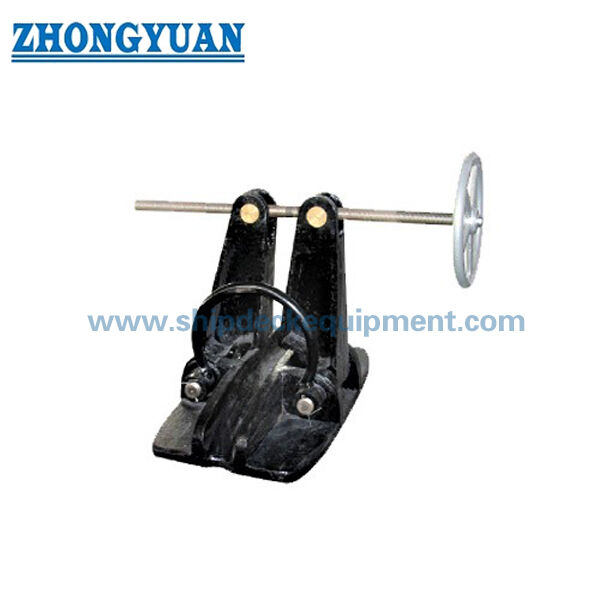

22-66 মিমি চেইনের জন্য স্ক্রু-টাইপ অ্যাঙ্কর চেইন স্টপার | CB/T 178-1996 টাইপ A
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB/T 178-96 | টাইপ: | স্ক্রু টাইপ A |
|---|---|---|---|
| চেইন সাইজ: | 22-66 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | 66 মিমি মুরিং চেইন স্টপার,66 মিমি শিপ মুরিং সরঞ্জাম,সিবি/টি 178 টাইপ শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
22-66 মিমি চেইনের জন্য স্ক্রু-টাইপ অ্যাঙ্কর চেইন স্টপার | CB/T 178-1996 টাইপ এ
পণ্যের সংক্ষিপ্ত বিবরণ
CB/T 178-1996 টাইপ এ স্ক্রু টাইপ অ্যাঙ্কর চেইন স্টপার হল 22 মিমি থেকে 66 মিমি পর্যন্ত U2 / গ্রেড 2 অ্যাঙ্কর চেইনের জন্য একটি ডেক-মাউন্টেড অ্যাঙ্করিং কম্পোনেন্ট। এর স্ক্রু-অপারেটেড ক্ল্যাম্পিং স্ট্রাকচার অ্যাঙ্কর চেইনকে সুরক্ষিত করে এবং ধারণ করা চেইন ফোর্সকে স্টপার ফাউন্ডেশন এবং সহায়ক ডেক স্ট্রাকচারে স্থানান্তর করে, উইন্ডলাস ব্রেক এবং কেবল লিফটারের উপর দীর্ঘস্থায়ী অ্যাঙ্কর-চেইন লোড হ্রাস করে। পণ্যটি বিশেষত ছোট এবং মাঝারি ওয়ার্কবোট, টাগবোট, বার্জ, সার্ভিস ভেসেল এবং ইঞ্জিনিয়ারিং ভেসেলের জন্য প্রাসঙ্গিক যেখানে নির্বাচিত U2 চেইন আকার এবং ডেক বিন্যাস টাইপ এ রেঞ্জের সাথে মেলে।
একটি সম্পূর্ণ অ্যাঙ্করিং ডেক সমাধানের জন্য, স্টপারটি একটি চেইন গাইড রোলার বা বো/ডেক রোলার, অ্যাঙ্কর উইন্ডলাস কেবল-লিফটার সেন্টলাইন, হস পাইপ বা অ্যাঙ্কর পকেট, চেইন পাইপ এবং ডেক ফাউন্ডেশনের সাথে সমন্বয় করা যেতে পারে। ম্যাচ করা রোলার চেইন লিড এবং উচ্চতা নিয়ন্ত্রণ করে; এটি স্টপার লোড ক্ষমতা বৃদ্ধি করবে বলে ধরে নেওয়া উচিত নয় যদি না সম্পূর্ণ বিন্যাসটি বিশেষভাবে ডিজাইন এবং অনুমোদিত হয়। চূড়ান্ত চেইন গ্রেড, ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, লোড দিক, কোটিং, পরিদর্শন এবং ক্লাস স্কোপ জাহাজের অ্যাঙ্করিং বিন্যাস থেকে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড এবং টাইপ: CB/T 178-1996 টাইপ এ স্ক্রু / স্পাইরাল চেইন স্টপার → U2 অ্যাঙ্কর-চেইন সুরক্ষার জন্য রেফারেন্স কনফিগারেশন।
- প্রযোজ্য অ্যাঙ্কর চেইন: শুধুমাত্র 22-66 মিমি U2 / গ্রেড 2 চেইন → U3 চেইন বা বড় আকারের জন্য টাইপ বি বা অন্য অনুমোদিত ডিজাইন প্রয়োজন।
- রেফারেন্স লোড বেসিস: ম্যাচ করা U2 অ্যাঙ্কর-চেইন ব্রেকিং লোডের 80% → এটি একটি ঘোষিত পণ্য SWL নয় এবং SWL হিসাবে পুনরায় লেবেল করা উচিত নয়।
- অপারেটিং পদ্ধতি: ম্যানুয়ালি অ্যাডজাস্টেড স্ক্রু মেকানিজম → হাইড্রোলিক বা বৈদ্যুতিক শক্তি ছাড়াই পজিটিভ মেকানিক্যাল ওপেনিং এবং ক্লোজিং।
- ইনস্টলেশন: সরাসরি ডেকে ওয়েল্ড করা বা একটি প্রজেক্ট-স্পেসিফিক বেসের উপর মাউন্ট করা → ওয়েল্ড ডিটেইল, লোড দিক এবং স্থানীয় ডেক রিইনফোর্সমেন্ট ড্রয়িং নিশ্চিতকরণ প্রয়োজন।
- ম্যাচ করা সরঞ্জাম: চেইন গাইড রোলার / বো রোলার একটি সমন্বিত নির্বাচন হিসাবে উপলব্ধ → চেইন আকার, রোলার গ্রুভ, সেন্টলাইন এবং উচ্চতা উইন্ডলাস-টু-হস লিডের সাথে মিলতে হবে।
- উপাদান এবং সুরক্ষা: কাস্ট-স্টিল এবং কার্বন-স্টিল অংশগুলি সুরক্ষিত চলমান পৃষ্ঠগুলির সাথে → চূড়ান্ত উপাদান গ্রেড, কোটিং সিস্টেম, লুব্রিকেশন পয়েন্ট এবং সার্টিফিকেট স্কোপ অর্ডার প্রতি নিশ্চিত করা হয়।
প্রধান প্রযুক্তিগত প্যারামিটার
| অ্যাঙ্কর চেইন আকার |
B | B1 | B2 | B3 | B4 | B5 | b | b1 | c | d | d1 | d2 | |
| 22~26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 x 8/2 | 250 | 25 | |
| 28~32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 X 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 x 10/2 | 320 | 30 | |
| 10~44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 x 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36 X 10/2 | 400 | 36 | |
| 52~58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 x 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44 x 12/2 | 500 | 40 | |
| অ্যাঙ্কর চেইন আকার |
H | H1 | H2 | H3 | h | L | L1 | L2 | R | R1 | r | r1 | ওজন কেজি |
| 22~26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28~ 32 | 400 | 125 | 80 | 204 | so | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34~38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52~58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60~66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: CB/T 178-1996 টাইপ এ, U2 / গ্রেড 2 অ্যাঙ্কর-চেইন ব্যাস, চেইন সার্টিফিকেট বেসিস এবং জাহাজটি নতুন নির্মাণ, রূপান্তর বা প্রতিস্থাপন প্রকল্প কিনা তা নিশ্চিত করুন।
ধাপ 2: অ্যাঙ্কর উইন্ডলাস কেবল লিফটার, চেইন স্টপার, চেইন গাইড রোলার বা বো রোলার, হস পাইপ / অ্যাঙ্কর পকেট, চেইন পাইপ এবং চেইন-লকার দিক নির্দেশ করে এমন অ্যাঙ্করিং বিন্যাস সরবরাহ করুন।
ধাপ 3: একই চেইন আকারের সাথে স্টপার এবং গাইড রোলার মেলান, তারপর চেইন সেন্টলাইন, রোলার অক্ষ, যোগাযোগের জ্যামিতি, উচ্চতা, অনুমোদিত লিড কোণ এবং পরিষ্কার অপারেটিং স্থান নিশ্চিত করুন।
ধাপ 4: সরাসরি ডেক ওয়েল্ডিং বা বেস-মাউন্টেড ইনস্টলেশন, ফাউন্ডেশন ফুটপ্রিন্ট, লোড দিক, ওয়েল্ড ডিটেইল, স্থানীয় ডেক রিইনফোর্সমেন্ট এবং স্ক্রু অপারেশন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস নিশ্চিত করুন।
ধাপ 5: কম্পোনেন্ট উপাদান গ্রেড, Sa 2.5 ব্লাস্টিং এবং প্রাইমার বা অন্য কোটিং সিস্টেম, ক্ষয়-সুরক্ষা বিবরণ, লুব্রিকেশন প্রয়োজনীয়তা এবং প্রযুক্তিগত অনুমোদনের সাপেক্ষে যেকোনো স্টেইনলেস বা গ্যালভানাইজড বিকল্প নিশ্চিত করুন।
ধাপ 6: পরিমাণ, জাহাজের ধরন, ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা, সার্টিফিকেট এবং সাক্ষী স্কোপ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং প্রকল্পের ড্রয়িং বা রেফারেন্স ছবি উল্লেখ করুন।
কাঠামো
কাস্ট-স্টিল বেস / বডি | স্ক্রু-অপারেটেড ক্ল্যাম্পিং বার এবং অপারেটিং পার্টস | অ্যাঙ্কর-চেইন সিটিং এবং কন্টাক্ট এরিয়া | ডেক-ওয়েল্ডেড বা বেস-মাউন্টেড ফাউন্ডেশন | লুব্রিকেটেড মুভিং পার্টস | প্রজেক্ট-ম্যাচড চেইন গাইড রোলার ইন্টারফেস | প্রোটেক্টিভ কোটিং সিস্টেম
অ্যাঙ্করিং সিস্টেম, কাস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা
- স্ক্রু মেকানজম নির্বাচিত চেইন লিঙ্কের সাথে নিয়ন্ত্রিত যান্ত্রিক এনগেজমেন্ট সরবরাহ করে এবং স্টপারটিকে পাওয়ার্ড অ্যাকচুয়েটর ছাড়াই ম্যানুয়ালি খোলা বা সুরক্ষিত করার অনুমতি দেয়।
- একটি সঠিকভাবে ম্যাচ করা চেইন গাইড রোলার কেবল লিফটার, স্টপার এবং হস বিন্যাসের মধ্যে চেইন লিড সারিবদ্ধ রাখে, যা দুর্বল জ্যামিতি দ্বারা সৃষ্ট পার্শ্ব লোডিং, লিঙ্ক টুইস্টিং এবং স্থানীয় প্রভাব কমাতে সাহায্য করে।
- স্টপার ধারণ করা চেইন ফোর্সকে তার ফাউন্ডেশন এবং সহায়ক হুল স্ট্রাকচারে স্থানান্তর করে; তাই ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিংয়ের বিবরণ অ্যাঙ্করিং-সিস্টেম ডিজাইনের অংশ, কেবল পণ্যের সরবরাহ নয়।
- কাস্ট-স্টিল পৃষ্ঠতল এবং চেইন-কন্টাক্ট এলাকাগুলি পরিষ্কার এবং বার, ফাটল বা ত্রুটিমুক্ত হওয়া উচিত যা শক্তিকে প্রভাবিত করে। মেশিনেড বা চলমান অংশগুলির জন্য ডাইমেনশনাল কন্ট্রোল, লুব্রিকেশন এবং ক্ষয় সুরক্ষা প্রয়োজন।
- সাতটি টাইপ এ সাইজ গ্রুপ 22-66 মিমি U2 চেইন জুড়ে নির্বাচন করার অনুমতি দেয় যখন ছোট এবং মাঝারি জাহাজের অ্যাঙ্কর ডেকগুলির জন্য একটি সামঞ্জস্যপূর্ণ স্ক্রু-অপারেটেড বিন্যাস বজায় রাখে।
- একটি সমন্বিত প্যাকেজ পর্যালোচনা উৎপাদনের আগে ইন্টারফেসের অমিল সনাক্ত করতে পারে, যার মধ্যে চেইন আকার, রোলার গ্রুভ, উইন্ডলাস সেন্টলাইন, হস লিড, বেস উচ্চতা, ইনস্টলেশন অ্যাক্সেস এবং কোটিং সিকোয়েন্স অন্তর্ভুক্ত।
- প্রজেক্ট-স্পেসিফিক কাস্টমাইজেশন অনুমোদিত ইন্টারফেস, ফাউন্ডেশন উচ্চতা, কোটিং এবং আনুষঙ্গিক স্কোপে সীমাবদ্ধ থাকা উচিত; স্ট্যান্ডার্ড লোড পাথ বা চেইন এনগেজমেন্টকে প্রভাবিত করে এমন পরিবর্তনগুলির জন্য ড্রয়িং এবং ক্লাস পর্যালোচনার প্রয়োজন।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: CB/T 178-1996 রেফারেন্স কনফিগারেশন → শিপইয়ার্ড, মালিক এবং ক্লাসিফিকেশন সোসাইটির সাথে প্রকল্পের গ্রহণযোগ্যতা এবং প্রয়োজনীয় সংস্করণ নিশ্চিত করুন।
- পণ্যের বিভাগ: অ্যাঙ্করিং সরঞ্জাম / অ্যাঙ্কর চেইন স্টপার → মুরিং-লাইন ফিটিং নয় এবং উত্তোলন পণ্য নয়।
- টাইপ: টাইপ এ স্ক্রু / স্পাইরাল টাইপ → U2 অ্যাঙ্কর চেইনের জন্য ম্যানুয়ালি চালিত চেইন-সুরক্ষার ব্যবস্থা।
- চেইন আকার: সাতটি স্ট্যান্ডার্ড সাইজ গ্রুপের মধ্যে 22-66 মিমি → অনুসন্ধানে সঠিক চেইন ব্যাস উল্লেখ করুন।
- চেইন গ্রেড: U2 / গ্রেড 2 → U3 চেইন ঘোষিত টাইপ এ অ্যাপ্লিকেশনের বাইরে।
- লোড বেসিস: ম্যাচ করা U2 অ্যাঙ্কর-চেইন ব্রেকিং লোডের 80% রেফারেন্স হিসাবে → অনুমোদিত গণনা এবং পরীক্ষার ভিত্তি ছাড়া এই মানটিকে পণ্য SWL-এ রূপান্তর করবেন না।
- ইনস্টলেশন: সরাসরি ডেক ওয়েল্ডিং বা বেসের উপর ইনস্টলেশন → ফাউন্ডেশন, ওয়েল্ড, ডেক রিইনফোর্সমেন্ট এবং লোড দিক বিন্যাস ড্রয়িং দ্বারা নিশ্চিত করতে হবে।
- উপকরণ: কাস্ট স্টিল, সাধারণ কার্বন স্টিল এবং কোয়ালিটি কার্বন স্টিল পাবলিক টেকনিক্যাল রেফারেন্সে বিভিন্ন অংশের জন্য ব্যবহৃত হয় → সঠিক গ্রেড এবং প্রতিস্থাপন নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার উপযুক্ত নন-মেশিনেড সারফেসের জন্য উপলব্ধ → থ্রেড, পিন, বিয়ারিং এবং মুভিং ইন্টারফেসগুলির জন্য সুরক্ষিত / লুব্রিকেটেড ট্রিটমেন্ট প্রয়োজন।
- ম্যাচ করা সরবরাহ: চেইন গাইড রোলার, অ্যাঙ্কর চেইন, আনুষাঙ্গিক এবং অ্যাঙ্করিং-ডেক ইন্টারফেস সাপোর্ট কোটেশনের স্কোপ অনুযায়ী উপলব্ধ → ডিফল্টভাবে অন্তর্ভুক্ত নয়।
- সার্টিফিকেট: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপাদান, প্রস্তুতকারক, পরিদর্শন বা ক্লাস ডকুমেন্টেশন → সম্মত পরিদর্শন স্কোপ এবং ক্লাস অনুমোদনের সাপেক্ষে।
এটি কিভাবে কাজ করে
অ্যাঙ্কর চেইন উইন্ডলাস থেকে বের হয় → ম্যাচ করা গাইড রোলার চেইন লিড এবং উচ্চতা নিয়ন্ত্রণ করে → স্ক্রু মেকানিজম নির্দিষ্ট চেইন অবস্থান সুরক্ষিত করে → ধারণ করা শক্তি স্টপার ফাউন্ডেশন থেকে শক্তিশালী ডেকে প্রবাহিত হয় → উইন্ডলাস দীর্ঘস্থায়ী চেইন টান থেকে মুক্ত হয় → চলমান অংশগুলি মুক্তি পায়, পরিদর্শন করা হয় এবং লুব্রিকেট করা হয়
অ্যাপ্লিকেশন
ছোট এবং মাঝারি ওয়ার্কবোট | টাগবোট | বার্জ | ড্রেজিং সাপোর্ট ভেসেল | সার্ভিস এবং ইউটিলিটি ভেসেল | অভ্যন্তরীণ এবং উপকূলীয় জাহাজ | ইঞ্জিনিয়ারিং ভেসেল | নতুন নির্মাণ এবং অ্যাঙ্কর-ডেক রেট্রোফিট প্যাকেজ
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, অর্ডার স্কোপ, উপাদান ট্রেসেবিলিটি, পরীক্ষার প্রয়োজনীয়তা এবং ক্লাসিফিকেশন সোসাইটির অনুমোদন পদ্ধতি অনুযায়ী সার্টিফিকেট এবং পরিদর্শন ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
ড্রয়িং এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: ঘোষিত 80% U2 অ্যাঙ্কর-চেইন ব্রেকিং লোড কি চেইন স্টপারের SWL?
উত্তর 1: না। এটি ম্যাচ করা U2 অ্যাঙ্কর চেইনের ব্রেকিং লোডের সাথে সম্পর্কিত একটি রেফারেন্স লোড বেসিস। এটি পণ্য SWL হিসাবে প্রকাশ করা উচিত নয়। চূড়ান্ত ডিজাইন লোড, ফাউন্ডেশন গণনা, পরীক্ষার লোড এবং গ্রহণযোগ্যতার মানদণ্ড জাহাজের স্পেসিফিকেশন এবং ক্লাস প্রয়োজনীয়তা অনুসরণ করবে।
প্রশ্ন 2: কেন টাইপ এ চেইন স্টপারটি একটি চেইন গাইড রোলারের সাথে নির্বাচন করা উচিত?
উত্তর 2: স্টপারটি চেইনটিকে সুরক্ষিত করে এবং ধরে রাখে, যখন গাইড রোলারটি উইন্ডলাস এবং হস বিন্যাসের মধ্যে চেইন চলার সময় চেইনের পথ, উচ্চতা এবং স্থানীয় যোগাযোগ নিয়ন্ত্রণ করে। সমন্বিত নির্বাচন পার্শ্ব লোডিং, দুর্বল চেইন সিটিং, রোলার অমিল এবং ইনস্টলেশন-উচ্চতার দ্বন্দ্ব এড়াতে সাহায্য করে।
প্রশ্ন 3: একটি সম্পূর্ণ অ্যাঙ্করিং ডেক সমাধানে কী অন্তর্ভুক্ত করা যেতে পারে?
উত্তর 3: কোটেশনে টাইপ এ স্টপার, ম্যাচ করা চেইন গাইড রোলার বা বো রোলার, অ্যাঙ্কর চেইন এবং আনুষাঙ্গিক, উইন্ডলাস এবং হস / চেইন-পাইপ বিন্যাসের সাথে ইন্টারফেস পর্যালোচনা, কোটিং, ডকুমেন্টেশন এবং ফাউন্ডেশন-ইনপুট ড্রয়িং অন্তর্ভুক্ত থাকতে পারে। সঠিক সরবরাহ সীমা এবং ক্লাস স্কোপ কোটেশনের আগে নিশ্চিত করতে হবে।
