সকেট ঢালাই উচ্চ চাপ স্কয়ার হাইড্রোলিক ফ্ল্যাঞ্জ সামুদ্রিক পাইপ ফিটিং
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| উপাদান: | ফোরজিং অ্যালয় স্টিল, ফোরজিং সি-এমএন স্টিল, ফোরজিং স্টেইনলেস স্টিল 304L, 316L | স্ট্যান্ডার্ড: | JIS F 7806-1996 |
|---|---|---|---|
| টাইপ: | সকেট ঢালাই টাইপ | নামমাত্র ব্যাস DN: | 15-80 মিমি |
| তরল এবং মাঝারি প্রকার: | বাষ্প, তাজা জল, ব্যালাস্ট সাগরের জল, জ্বালানী তেল, ডিজেল তেল, লুব্রিকেন্ট তেল, এয়ার লাইন, নিষ্কাশন | সর্বোচ্চ কাজের চাপ: | 28Mpa এবং 35Mpa |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, প্রকার অনুমোদন ইত্যাদি। | ||
| বিশেষভাবে তুলে ধরা: | স্কয়ার মেরিন ফ্ল্যাঞ্জ,সকেট ওয়েল্ডিং হাইড্রোলিক ফ্ল্যাঞ্জ,সামুদ্রিক উচ্চ চাপ ফ্ল্যাঞ্জ |
||
পণ্যের বর্ণনা

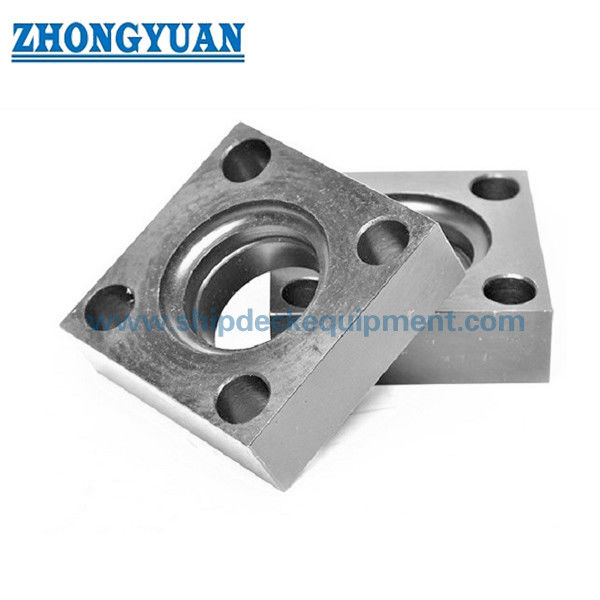

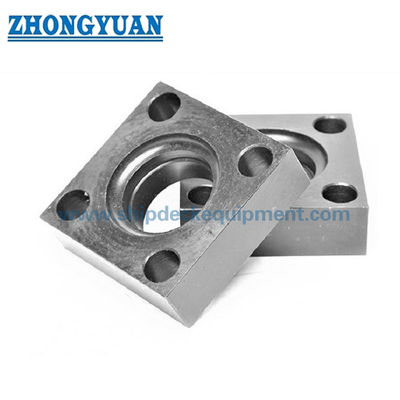

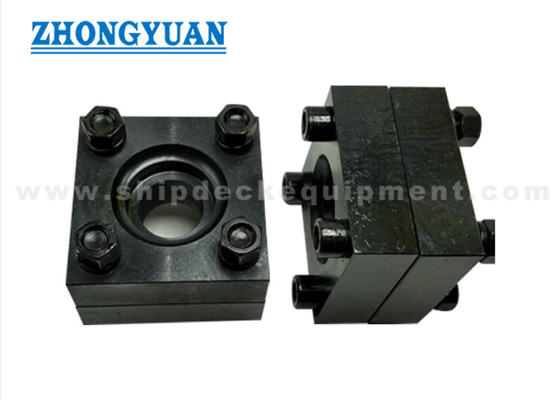

সকেট ওয়েল্ডিং উচ্চ চাপ স্কয়ার হাইড্রোলিক ফ্ল্যাঞ্জ
বর্ণনা
উচ্চ চাপ বর্গ টাইপ হাইড্রোলিক ফ্ল্যাঞ্জ প্রধানত উচ্চ-চাপ তরল সিস্টেমে ব্যবহৃত হয়।সাধারণত এটি জাহাজের জলবাহী তেল সিস্টেমে ব্যবহৃত হয়।আমরা সমস্ত ধরণের সামুদ্রিক ফ্ল্যাঞ্জ সরবরাহ করি, যেমন উচ্চ ঘাড় টাইপ ফ্ল্যাঞ্জ, ফ্লাশ ফ্ল্যাঞ্জ, সকেট টাইপ ফ্ল্যাঞ্জ, স্ক্রু টাইপ ফ্ল্যাঞ্জ ইত্যাদি।
প্রধান প্রযুক্তিগত বিশেষ উল্লেখ:
- উপাদান: ফোরজিং অ্যালয় স্টিল, ফোরজিং সি-এমএন স্টিল, ফোরজিং স্টেইনলেস স্টিল 304L, 316L
- স্ট্যান্ডার্ড: JIS F 7806-1996
- প্রকার: সকেট ঢালাই টাইপ
- নামমাত্র ব্যাস DN: 15-80 মিমি
- তরল এবং মাঝারি ধরনের: বাষ্প, তাজা জল, ব্যালাস্ট সমুদ্রের জল, জ্বালানী তেল, ডিজেল তেল, লুব্রিকেন্ট তেল, এয়ার লাইন, নিষ্কাশন গ্যাস, বায়ু, ইত্যাদি।
- সর্বাধিক কাজের চাপ: 28Mpa এবং 35Mpa
- শ্রেণিবিন্যাস শংসাপত্র: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, প্রকার অনুমোদন ইত্যাদি।
প্রধান প্রযুক্তিগত পরামিতি:
|
নামমাত্র ব্যাস |
ক |
ক' (সর্বোচ্চ) |
খ | গ | d | d1 | d2 | e | d3 | d4 | চ | r | বোল্ট | ওজন (কেজি) |
| 15 | 66 | 70 | 43 | 22 | 12.3 | 24 | 22.2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0.63 |
| 20 | 72 | 76 | 48 | 25 | 16.2 | 30 | 27.7 | 12 | 40 | 11 | 4.5 | 5 | M12 | 0.85 |
| 25 | 85 | 91 | 58 | 35 | 21.2 | 35 | 34.5 | 14 | 48 | 13.5 | 5 | 5 | M16 | 1.64 |
| 32 | 98 | 104 | 68 | 35 | 29.9 | 45 | 43.2 | 18 | 60 | 17.এস | 6.5 | 5 | M16 | 2.03 |
| 40 | 105 | 112 | 74 | 40 | 34.4 | 50 | 49.1 | 20 | 66 | 17.এস | 7.5 | 5 | M16 | 2.66 |
| 50 | 130 | 139 | 90 | 50 | 43.1 | 60 | 61.1 | 20 | 79 | 22 | 8 | 5 | M20 | 5.14 |
| 65 | 150 | 161 | 108 | 60 | 57.3 | 75 | 77.1 | 25 | 100 | 24 | 10 | 6 | M22 | 7.95 |
| 80 | 170 | 181 | 120 | 65 | 66.9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
উচ্চ চাপ স্কয়ার টাইপ হাইড্রোলিক ফ্ল্যাঞ্জ 350K
|
নামমাত্র ব্যাস |
ক | ক' (সর্বোচ্চ) |
খ | গ | d | d1 | d2 | e | d3 | d4 | চ | r | বোল্ট | ওজন (কেজি) |
| 15 | 68 | 73 | 45 | 28 | 12.3 | 24 | 22.2 | 12 | 37.5 | 11 | 4 | 5 | M10 | 0.88 |
| 20 | 82 | 87 | 55 | 30 | 16.2 | 30 | 27.7 | 12 | 43.5 | 13.5 | 5 | 5 | M12 | 1.34 |
| 25 | 95 | 101 | 65 | 35 | 21.2 | 35 | 34.5 | 14 | 53 | 17.5 | 5.5 | 6 | M16 | 2.02 |
| 32 | 100 | 106 | 70 | 35 | 23.3 | 40 | 43.2 | 18 | 63 | 17.5 | 7 | 6 | M16 | 2.16 |
| 40 | 105 | 112 | 75 | 42 | 28.2 | 45 | 49.1 | 20 | 70 | 17.5 | 8 | 6 | M16 | 2.84 |
| 50 | 132 | 140 | 92 | 50 | 38.3 | 55 | 61.1 | 25 | 84 | 22 | 9 | 6 | M20 | ৫.৩০ |
| 65 | 160 | 170 | 112 | 60 | 48.3 | 65 | 77.1 | 30 | 105 | 26 | 12 | 7 | M24 | ৯.৯২ |
| 80 | 190 | 202 | 130 | 68 | 58.7 | 75 | 90 | 30 | 120 | 33 | 13.5 | 7 | M30 | 14.8 |
উচ্চ চাপ স্কয়ার টাইপ হাইড্রোলিক ফ্ল্যাঞ্জ 280K
হাই প্রেসার স্কয়ার টাইপ হাইড্রোলিক ফ্ল্যাঞ্জ 280K মেরিন পাইপ ফিটিং এর অঙ্কন
হাই প্রেশার স্কয়ার টাইপ হাইড্রোলিক ফ্ল্যাঞ্জ 350K মেরিন পাইপ ফিটিং এর অঙ্কন
