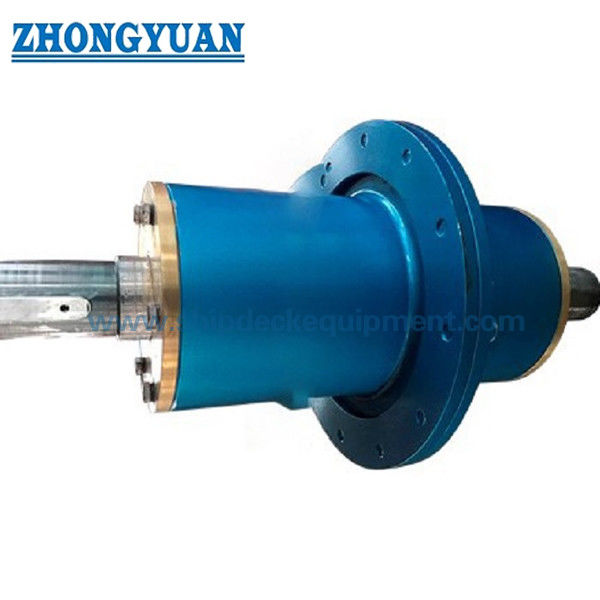

মেরিন শাফ্ট বাল্কহেড গিয়ারিং শিপ প্রোপালশন সিস্টেম

মেরিন শ্যাফট বাল্কহেড গিয়ারিং শিপ প্রপালশন সিস্টেম

বর্ণনা:

পণ্যটি পাম্প রুম এবং ইঞ্জিন রুমের মধ্যে বাল্কহেড গিয়ারিংয়ের জন্য প্রযোজ্য (শ্যাফ্টের গতি 3,000 r/মিনিটের বেশি নয়)।এটি প্রধানত অপরিশোধিত তেল, পেট্রোলিয়াম পণ্য এবং তরল রাসায়নিক পরিবহন জাহাজে ব্যবহৃত হয়

ড্রাইভের কুলিং মোড অনুসারে নিম্নলিখিত দুটি বিভাগে বিভক্ত: ক) জল-ঠান্ডা টাইপ এস, খ) এয়ার কুলিং টাইপ কে

প্রধান প্রযুক্তিগত বিশেষ উল্লেখ:

1. খাদ আকার: দিয়া।25 থেকে 150 মিমি
2. উপাদান: ঢালাই লোহা, সাদা ধাতু, ব্রোঞ্জ, তামা
3. শ্রেণিবিন্যাস সার্টিফিকেট: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ইত্যাদি।

S টাইপ করুন

1. এই ধরনের অন্তত এক জোড়া আবছা রোলার বিয়ারিং, ঘূর্ণায়মান শ্যাফ্ট ঠোঁট রাবার সীল, ইত্যাদি থাকবে।

2. ড্রাইভের কুলিং এবং লুব্রিকেন্ট ক্যাভিটিগুলি একটি তাপমাত্রা প্রদর্শন সেন্সিং মনিটরিং ডিভাইস এবং একটি তেল স্তর নির্দেশক যন্ত্র দিয়ে সজ্জিত করা উচিত।

3. ড্রাইভ একটি লাইন ফিটিং এবং একটি breathable স্রাব প্লাগ ধোয়া সঙ্গে সজ্জিত করা উচিত

4. ড্রাইভটি পাম্পের বগির পাশের শ্যাফ্টে মাউন্ট করা হবে এবং তাপমাত্রা সেন্সরের ইনস্টলেশন ইন্টারফেস দিয়ে সজ্জিত করা হবে, যা তাপমাত্রা 65'C অতিক্রম করলে একটি অ্যালার্ম ট্রিগার করবে৷

5. তেল লেবেল ইন্টারফেস JB/T 7942 মেনে চলা উচিত। 1 প্রয়োজনীয়তা।

6. কুলিং ওয়াটার ইনলেট প্রেসার 0.5 MPa।

6. হাউজিং একটি ইস্পাত কাঠামো বা ঢালাই ইস্পাত অংশ.

8. অক্ষের প্রান্তগুলির একটি ইলাস্টিক কাপলিং হিসাবে কমপক্ষে একটি প্রান্ত থাকা উচিত৷

K টাইপ করুন

1 ডিভাইসটিতে একটি এয়ার কুলিং চেম্বার থাকতে হবে এবং এটি একটি নিষ্কাশন ছিদ্র দিয়ে সজ্জিত থাকবে৷

2 ডিভাইসটিতে লি-ভিত্তিক গ্রীস দিয়ে সিল করা স্লাইডিং বিয়ারিং ব্যবহার করা উচিত।

3 শ্যাফ্টের প্রান্তগুলির একটি ইলাস্টিক কাপলিং হিসাবে কমপক্ষে একটি প্রান্ত থাকা উচিত।

4 ড্রাইভটি তাপমাত্রা সেন্সরের জন্য একটি ইনস্টলেশন ইন্টারফেস সহ পাম্পের বগির পাশের বিয়ারিংগুলিতে মাউন্ট করা হবে, যা তাপমাত্রা 657 ছাড়িয়ে গেলে একটি অ্যালার্ম ট্রিগার করবে৷

5 হাউজিং একটি ইস্পাত কাঠামো বা ঢালাই ইস্পাত অংশ.

প্রধান প্রযুক্তিগত পরামিতি:

এস টাইপ

কে টাইপ

মেরিন শ্যাফট বাল্কহেড গিয়ারিং টাইপ এস এর অঙ্কন

মেরিন শ্যাফট বাল্কহেড গিয়ারিং টাইপ কে শিপ প্রপালশন সিস্টেমের অঙ্কন
