CB 3146 জল লুব্রিকেট লোয়ার রাডার বিয়ারিং মেরিন হাইড্রোলিক স্টিয়ারিং
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Zhongyuan |
সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | As per quotation |
প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
বিস্তারিত তথ্য |
|||
উপাদান: | ঢালাই C-Mn ইস্পাত, হালকা ইস্পাত, Forging C-Mn ইস্পাত | স্ট্যান্ডার্ড: | CB*3146 |
---|---|---|---|
টাইপ: | একটি জলরোধী নয়, বি জলরোধী | প্রযোজ্য রাডার স্টক ব্যাস: | ø 60-200 মিমি (A টাইপ), ø 60-320 মিমি (B টাইপ) |
পরিদর্শন: | এনডিই (যোগ্য অপারেটরদের দ্বারা অতিস্বনক পরীক্ষা এবং চৌম্বক পরীক্ষা), মাত্রা পরীক্ষা | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
লক্ষণীয় করা: | CB 3146 লোয়ার রডার বিয়ারিং,CCS CB 3146 লোয়ার রডার বিয়ারিং,CB 3146 CCS লোয়ার রুডার ক্যারিয়ার |
পণ্যের বর্ণনা

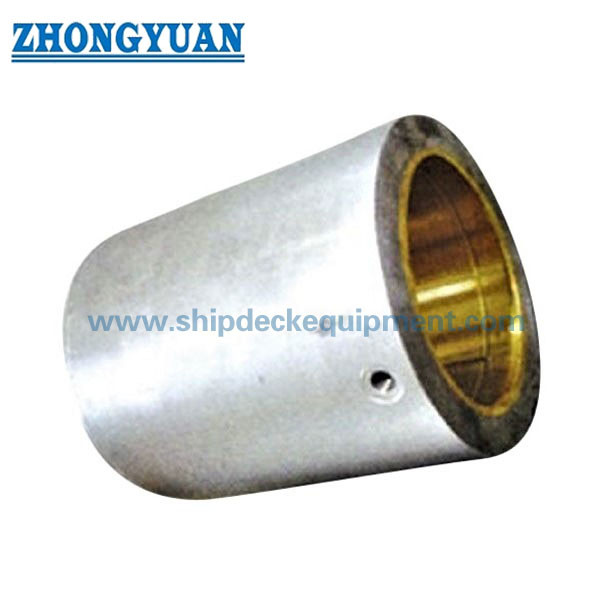

সিবি 3146জল লুব্রিকেট এলower Rudder Bearing
বর্ণনা
CB3146 ওয়াটার লুব্রিকেটেড লোয়ার রাডার বিয়ারিং হল একটি যন্ত্র যা রডারকে সমর্থন করার জন্য হুলের সাথে স্থির করা হয়। নিম্ন রডার বিয়ারিং, যেটি এমন স্থানে সেট করা হয় যেখানে রুডার স্টকটি হুলের বাইরের প্লেটে প্রবেশ করে, সাধারণত শুধুমাত্র রেডিয়াল বল বহন করে।
প্রধান প্রযুক্তিগত স্পেসিফিকেশন
- উপাদান;ঢালাই C-Mn ইস্পাত, ঢালাই লোহা, হালকা ইস্পাত, তামা, ব্রোঞ্জ
- স্ট্যান্ডার্ড: CB*3146
- টাইপ: একটি নয় জলরোধী, বি জলরোধী
- প্রযোজ্য রাডার স্টক ব্যাস: ø 60-200 মিমি (A টাইপ), ø 60-320 মিমি (বি টাইপ)
- পরিদর্শন: NDE (যোগ্য অপারেটরদের দ্বারা অতিস্বনক পরীক্ষা এবং চৌম্বক পরীক্ষা), মাত্রা পরীক্ষা
- শ্রেণিবিন্যাস সার্টিফিকেট: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ইত্যাদি।
প্রধান প্রযুক্তিগত পরামিতি:
এ ক্যাটাগরী
রাডার স্টক দিয়া। | d1 | d2 | ডি | এইচ | t1 | t | বল্টু ফিক্সিং nx d0 |
ওজন (কেজি) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10.1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14.3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17.4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22.8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28.5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34.9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41.7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48.4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55.8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | ৬৩.৩ |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95.4 |
লোয়ার রাডার বিয়ারিং টাইপ A এর অঙ্কন
টাইপ বি
রাডার স্টক দিয়া। | d1 | d2 | ডি | এইচ | জ | t1 | t2 | বল্টু ফিক্সিং nx d0 |
ওজন (কেজি) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | ২ | 6 | M8 | ৮.৮ |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10.5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14.8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19.5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24.9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | ২৮.৯ |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35.4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42.1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49.4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57.3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | ৬৫.৮ |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87.2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112.6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137.2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165.5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187.7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233.7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300.5 |
লোয়ার রাডার বিয়ারিং টাইপ বি এর অঙ্কন
