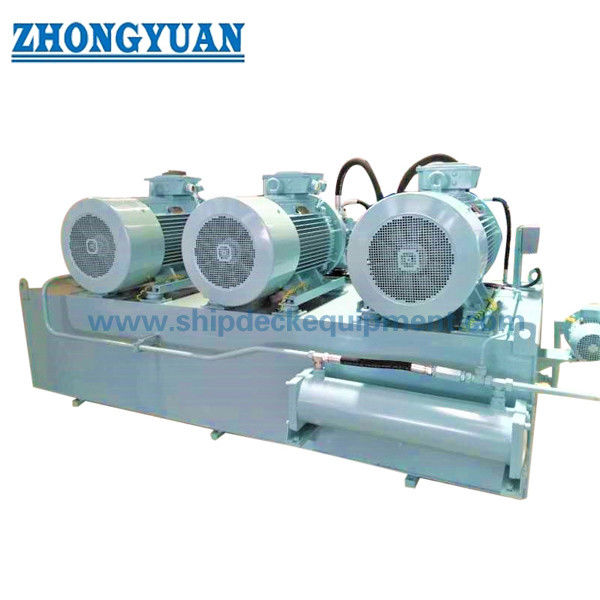

স্প্লিট বার্জ নীচের দরজা হাইড্রোলিক পাওয়ার ইউনিট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| ক্লাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ইত্যাদি | কাজের চাপ: | 32MPa, সর্বোচ্চ 42MPa |
|---|---|---|---|
| ইনস্টল ক্ষমতা: | 22 কিলোওয়াট | ||
| বিশেষভাবে তুলে ধরা: | 22 কেডব্লিউ হাইড্রোলিক পাওয়ার প্যাক সিস্টেম,32 এমপিএ জলবাহী পাওয়ার প্যাক সিস্টেম,30 এইচপি হাইড্রোলিক প্যাক ইউনিট |
||
পণ্যের বর্ণনা
স্প্লিট বার্জ বটম ডোর হাইড্রোলিক পাওয়ার ইউনিট
বর্ণনা
স্প্লিট বার্জ বটম ডোর হাইড্রোলিক পাওয়ার ইউনিটটি ওপেন-বডি সিলিন্ডার এবং অন্যান্য বিশেষ-উদ্দেশ্য হাইড্রোলিক সিলিন্ডার চালাতে ব্যবহৃত হয়।এই হাইড্রোলিক সিস্টেমটি হাইড্রোলিক পাম্প, কন্ট্রোল ভালভ গ্রুপ, ডিফারেনশিয়াল ভালভ গ্রুপ, হাইড্রোলিক তেল সিলিন্ডারের চাপ বজায় রাখা ভালভ গ্রুপ, হাইড্রোলিক তেল সিলিন্ডার ওভারলোড ভালভ গ্রুপ, হাইড্রোলিক তেল সিলিন্ডার ইত্যাদির সমন্বয়ে গঠিত। যাতে প্রযুক্তিগত কার্যকারিতা এবং কার্যকারিতা নিশ্চিত করা যায়। তেল সিলিন্ডার সর্বোত্তম ফলাফল অর্জন করতে পারে, সিস্টেমটি একটি খোলা ধ্রুবক পাওয়ার পাম্প দ্বারা নিয়ন্ত্রিত হয় এবং মূল উপাদানগুলি আমদানি করা ভালভ হয়।সিস্টেমে প্রধানত দুটি (একটি কাজ, একটি স্ট্যান্ডবাই) 11kW মোটর চালিত হাইড্রোলিক পাম্প থাকে যা চাপের তেল সরবরাহ করে এবং সংশ্লিষ্ট হাইড্রোলিক কন্ট্রোল ভালভ সিলিন্ডারটিকে খুলতে এবং বন্ধ করার জন্য চালিত করে।এছাড়াও, সিলিন্ডারগুলি চাপ ধারণ, ওভারলোড, ডিফারেনশিয়াল এবং অ্যান্টি-ক্যাভিটেশনের জন্য ভালভ ব্লক দিয়ে সজ্জিত।
প্রধান প্রযুক্তিগত বিশেষ উল্লেখ:
ক্লাস সার্টিফিকেট: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ইত্যাদি।
1. জলবাহী সিস্টেমের কাজের চাপ প্রায় 32MPa, এবং সর্বোচ্চ চাপ 42MPa সেট করা হয়েছে।
2. জ্বালানী ট্যাঙ্কের ক্ষমতা 1500 লিটার।
সিস্টেমের মোট ইনস্টল করা শক্তি প্রায় 22 কিলোওয়াট।
3. প্রতিটি সিলিন্ডারের প্রধান চাপ পরামিতি
| সিলিন্ডার | নকশা চাপ | কাজের চাপ | |
| 3.1 | খোলা বডি সিলিন্ডার | 42MPa | 32MPa |
4. গণনা
2. হাইড্রোলিক সিস্টেম সরবরাহ সামগ্রী (জাহাজের এক সেট)
1) হাইড্রোলিক পাওয়ার স্টেশন, সহ:
1.1 একটি প্রধান জ্বালানী ট্যাঙ্ক সমাবেশ, 1500L, সহ:
ক) তরল স্তরের পরিমাপক, তেলের তাপমাত্রা পরিমাপক, এয়ার ফিল্টার, হিটার ইত্যাদি;
খ) রিটার্ন অয়েল ফিল্টারে ক্লগিং ডিসপ্লে এবং অ্যালার্ম রয়েছে;
গ) উচ্চ তাপমাত্রার অ্যালার্ম, তরল স্তরের অ্যালার্ম;
1.2 মোটর পাম্প সেট + চাপ নিয়ন্ত্রণ ভালভ সেট (2x11kW মোটর + 20YC পাম্প) 2 সেট
2) কন্ট্রোল ভালভ গ্রুপ, নিম্নলিখিত অ্যাকচুয়েটর ক্রিয়াগুলি নিয়ন্ত্রণ করুন:
2.1 ওপেন বডি সিলিন্ডার 2
সমস্ত মধ্যবর্তী পাইপলাইন ইস্পাত পাইপ এবং সংযোগকারী পায়ের পাতার মোজাবিশেষ শিপইয়ার্ড দ্বারা প্রদত্ত প্রযুক্তিগত বৈশিষ্ট্য সঙ্গে প্রস্তুতকারক দ্বারা প্রদান করা হবে.
হাইড্রোলিক সিস্টেমের উপাদানগুলির তালিকা নিম্নরূপ:
| S/N | পরিমাণ | নাম | মডেল | উৎপত্তি স্থল |
| 1 | - | প্রধান জ্বালানী ট্যাংক গ্রুপ | ||
| 1.01 | 1 | 1500-লিটার কার্বন ইস্পাত জ্বালানী ট্যাঙ্ক | L-1 500 | সাংহাই |
| 1.02 | 1 | জ্বালানী ট্যাংক ক্যাপ | AB40-19/580A-AL/M | চীন |
| 1.03 | 1 | তেল স্তর নির্দেশক | AB31-23/C1950 | ভোর |
| 1.04 | 2 | শাট-অফ ভালভ | KHNVN-G2-2233 | চীন |
| 1.05 | 1 | বাতাস পরিশোধক | ELFP5G10W4.X | ভোর |
| 1.06 | 1 | হিটার | AB32-10/3D380 | চীন |
| 1.07 | 1 | স্তর সুইচ | AB31-04/1200 | দেশে |
| 1.08 | 1 | তেল তাপমাত্রা সুইচ | AB31-14/3-1A2A3A-Z6 | দেশে |
| 1.09 | 1 | শাট-অফ ভালভ | ABZAS-125-016-GP-1X/M | দেশে |
| 1.10 | 1 | বল ভালভ | KHNVN-G3/4-2233-12X সীমা সুইচ সহ | চীন |
| 1.11 | 1 | শাট-অফ ভালভ | ABZAS-125-016-GP-1X/M | চীন |
| 1.12 | 1 | বাক্সের সংযোগস্থল | চীন | |
| 2 | - | প্রধান জলবাহী পাম্প ইউনিট | ||
| 2.01 | 2 | মোটর | 11kW, 380V, 50Hz,।1 50 0 RPM | দক্ষিণ আনহুই |
| 2.02 | 2 | জলবাহী পাম্প | 20YC14-1B | শক্তির উৎস |
| 2.03 | 2 | বেল কভার | চীন | |
| 2.04 | 2 | কাপলিং | চীন | |
| 2.05 | 8 | সাসপেনশন ফুট | AB33-11/D4-60 | চীন |
| 2.06 | 2 | ইলাস্টিক জয়েন্ট | AB22-31/125-16NM | চীন |
| 2.07 | 4 | পায়ের পাতার মোজাবিশেষ পাইলট প্রধান | L=800 মিমি | ইতালি |
| 2.08 | 3 | পায়ের পাতার মোজাবিশেষ ড্রেন প্রধান | L = 500 মিমি | ইতালি |
| 2.09 | 3 | পায়ের পাতার মোজাবিশেষ চাপ প্রধান | L=800 মিমি | ইতালি |
| 2.10 | 3 | পায়ের পাতার মোজাবিশেষ স্তন্যপান | L = 500 মিমি | ইতালি |
| 2.11 | 3 | পায়ের পাতার মোজাবিশেষ চাপ | L = 500 মিমি | ইতালি |
| 3 | - | প্রধান নিয়ন্ত্রণ ভালভ গ্রুপ | ||
| 3.01 | 1 | ভালভ ব্লক | Z D25-এক্সএক্সএক্স | সাংহাই |
| ৩.০২ | 1 | ত্রাণ ভালভ | DB 30-2-5 X/315X | যুক্তরাষ্ট্র |
| ৩.০৩ | 1 | বিপরীত ভালভ | 4WE 6 H6X/EG24N9K4 | যুক্তরাষ্ট্র |
| ৩.০৪ | 1 | ভালভ চেক করুন | S 52 P2-1X/ | যুক্তরাষ্ট্র |
| ৩.০৫ | 1 | প্রেসার গেজ এবং পায়ের পাতার মোজাবিশেষ | 0-400 বার, 63 মিমি | জার্মানি |
| ৩.০৬ | 1 | শাট-অফ ভালভ | DV-08-01.X/0 | জার্মানি |
| ৩.০৭ | 1 | চাপ সেন্সর | HM17-1X/250-C/V0/0 | যুক্তরাষ্ট্র |
| ৩.০৮ | 1 | ত্রাণ ভালভ | DBDS 6 K1X/100 | জার্মানি |
| ৩.০৯ | 1 | প্রেসার গেজ এবং পায়ের পাতার মোজাবিশেষ | 0- 400 বার, 63 মিমি | জেশাং |
| 3.10 | 1 | সঞ্চয়কারী | SB330-XXA1/112U-330A | যুক্তরাষ্ট্র |
| 3.11 | 1 | চাপ সুইচ | HED 1 OA4X/350 | জেশাং |
| 3.12 | 1 | বিপরীত ভালভ | H-4WEH 25 J6X/6EG24N9ETK4 | জেশাং |
| 3.13 | 1 | ভালভ চেক করুন | M-SR 30 KE05-1X/ | চীন |
| 3.14 | 1 | প্রেসার গেজ এবং পায়ের পাতার মোজাবিশেষ | 0-250 বার, 63 মিমি | চীন |
| 3.15 | 1 | বাক্সের সংযোগস্থল | সাংহাই | |
| 4 | - | তেল ফিল্টার রিটার্ন | ||
| 4.01 | 2 | ভালভ চেক করুন | S 52 F2-1X/ | চীন |
| 4.02 | 2 | শাট-অফ ভালভ | ABZAS-100-016-G-1X/M | চীন |
| 4.03 | 1 | তেল ফিল্টার রিটার্ন | RFLDBN/HC50CAT10D1.X/-L24 | ভোর |
| 5 | - | সিলিন্ডার ভালভ গ্রুপ | ||
| 5.01 | 1 | ভালভ ব্লক | MD25-এক্সএক্সএক্স | সাংহাই |
| ৫.০২ | 1 | সোলেনয়েড বল ভালভ | 4WEH XX J4X/6EG24N9ETK4 | জার্মানি |
| 5.03 | 1 | নিরাপত্তা ভালভ | RDDA-LAN | যুক্তরাষ্ট্র |
3 সিস্টেমের প্রধান কনফিগারেশন পরামিতি
জ্বালানী ট্যাংক ক্ষমতা: 1500 লিটার
মোট ইনস্টল করা শক্তি: প্রায় 22kW
সরবরাহ ভোল্টেজ: 400V x 50Hz
প্রধান পাম্প কনফিগারেশন: 2 ধ্রুবক শক্তি নিয়ন্ত্রিত অক্ষীয় পিস্টন পরিবর্তনশীল পাম্প
মোটর 11kW, 400V, 50Hz, 1450RPM, IP55, ক্লাস F।
(2 ইউনিট কাজ করে)
সোলেনয়েড ভালভ ভোল্টেজ: ডিসি ভোল্টেজ 24V
চার, নিয়ন্ত্রণ সিলিন্ডার স্পেসিফিকেশন
1) ওপেন বডি সিলিন্ডার: 2
মডেল: FS118 480/200-1850 একক রড ডবল অ্যাক্টিং সিলিন্ডার
নকশা চাপ: 32 MPa
পরীক্ষার চাপ: 42MPa
ইনস্টলেশন পদ্ধতি: জয়েন্ট বিয়ারিং সহ উভয় প্রান্তে কানের দুল সংযোগ
পিস্টন রড পৃষ্ঠ চিকিত্সা: quenching এবং tempering চিকিত্সা, ডবল স্তর ইলেক্ট্রোপ্লেটিং
পিস্টন রড খাপ সুরক্ষা।রাবারের হাতা বালি-প্রমাণ, তেল-প্রতিরোধী, ক্ষার-প্রতিরোধী এবং অ্যাসিড-প্রতিরোধী, এবং কার্যকর ব্যবহারের সময়কাল 4 বছরের কম নয়
সিল পানির নিচে কাজ করে
1. হাইড্রোলিক সিস্টেমের উপাদান বা অ্যাসেম্বলিগুলির ইন্টারফেস ফ্ল্যাঞ্জ বা পাইপ জয়েন্টগুলি শিপইয়ার্ড দ্বারা সরবরাহ করা হয়।
2. হাইড্রোলিক সিস্টেমের পাইপলাইনে ইস্পাত পাইপ, পায়ের পাতার মোজাবিশেষ, ফ্ল্যাঞ্জ, পাইপ জয়েন্ট বা অন্যান্য পাইপ ফিটিং সবই শিপইয়ার্ড দ্বারা সরবরাহ করা হয়।
3. বৈদ্যুতিক সিস্টেমের পাইপলাইনে কেবল, বিশেষ তার বা অন্যান্য তারের আনুষাঙ্গিকগুলি শিপইয়ার্ড দ্বারা সরবরাহ করা হয়।
4. বৈদ্যুতিক স্টার্টিং এবং কন্ট্রোল সিস্টেমটি অতীতের কর্মক্ষমতা অভিজ্ঞতা সহ একটি বৈদ্যুতিক সিস্টেম সরবরাহকারী দ্বারা সরবরাহ করা আবশ্যক
5. পাইপিং ফ্লাশিং এবং চাপ পরীক্ষার সরঞ্জাম শিপইয়ার্ড দ্বারা সরবরাহ করা হয়,
স্প্লিট বার্জ বটম ডোর হাইড্রোলিক পাওয়ার ইউনিটের অঙ্কন
