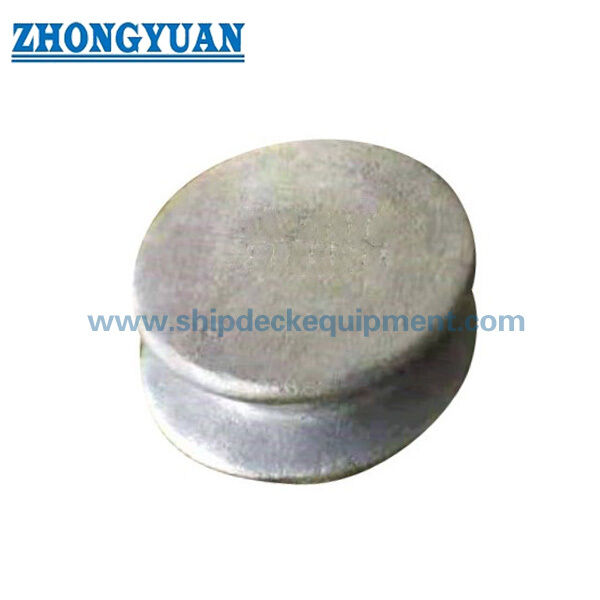

Castালাই ইস্পাত 6 "8" 10 "সামুদ্রিক বোতাম চক ASTM A27-70-36 জাহাজ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | চক | মাত্রা (ইঞ্চি): | বোতাম চক্স (6”, 8”, 9”, 9-1/2”, 10”, 11”); ওপেন চক্স (4”x8”, 5”x11”, 6”x12”, 8”x16”); ক্লোজড চক্স (4 |
|---|---|---|---|
| উপাদান গ্রেড: | হালকা ইস্পাত প্লেট (গড়া একটি), ASTM A27-70-36 কাস্ট স্টিল, কাস্টিং স্টেইনলেস স্টিল, স্টেইনলেস স্টিল | মান নিয়ন্ত্রণ: | ঢালাইয়ের জন্য তাপ চিকিত্সা, রেডিওগ্রাফিক পরীক্ষা (RT), চৌম্বক পরীক্ষা (MT), পুল লোড টেস্ট |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | সার্টিফিকেট: | CCS/BV/LR/ABS/DNV-GL |
| বিশেষভাবে তুলে ধরা: | হালকা ইস্পাত সামুদ্রিক চক,CCS সামুদ্রিক চক,A27-70-36 জাহাজ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
কাস্ট স্টিল বোতাম চক্স6", 8" এবং 10"| অভ্যন্তরীণ বার্জের জন্য ASTM A27-70-36
পণ্য ওভারভিউ
6", 8", এবং 10" ঢালাই ইস্পাত বোতাম চকগুলি হল ডেক-ওয়েল্ডেড লাইন-রিটেইনিং ফিটিংস যা অভ্যন্তরীণ বার্জ, টোবোট, ওয়ার্কবোট এবং অন্যান্য উত্তর আমেরিকার স্টাইলের নদী নৌযান ব্যবস্থার জন্য তৈরি করা হয়েছে৷ একটি প্রচলিত খোলা বা বন্ধ চকের বিপরীতে যা একটি খোলার মধ্য দিয়ে একটি লাইনকে গাইড করে, একটি বোতাম চক ব্যবহার করা হয় এবং চোখের রিসিভিং বা রিসিভ করার জন্য টো মেক-আপ, স্থানান্তর এবং বার্জ মুরিং অপারেশনের সময়।
তিনটি মডেল ASTM A27/A27M গ্রেড 70-36 ঢালাই ইস্পাত ব্যবহার করে এবং 6", 8", এবং 10 এর নামমাত্র আকারের উপাধি রয়েছে৷ নির্বাচনটি লাইন বা তারের চোখের জ্যামিতি, উদ্দেশ্যযুক্ত লোডের ভিত্তিতে, ডেক লেআউট, ওয়েল্ডিং ইন্টারফেস এবং স্থানীয় ডেক শক্তিবৃদ্ধির উপর ভিত্তি করে হওয়া উচিত। তবে প্রাথমিক ওজন এবং সাপেক্ষ ওজন সমর্থন করে। উত্পাদন অঙ্কন এবং জাহাজ কাঠামোগত পর্যালোচনা ইনস্টলেশন পরিচালনা করা উচিত.
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: অভ্যন্তরীণ বার্জ টো মেক-আপ এবং মুরিংয়ের সময় একটি লাইন বা তারের চোখ ধরে রাখার জন্য কাস্ট স্টিলের বোতাম চক → ডেক ফিটিং।
- প্রাথমিক বাজার এবং জাহাজের ধরন: উত্তর এবং দক্ষিণ আমেরিকার অভ্যন্তরীণ জলপথ → সাধারণত বার্জ, ওয়ার্কবোট, টাউবোট এবং নদী-পরিষেবা জাহাজের জন্য নির্দিষ্ট করা হয়।
- নামমাত্র আকারের পরিসর: 6", 8" এবং 10" → তিনটি সাধারণ ডেক-হার্ডওয়্যার আকারের আনুমানিক ওজন 38 থেকে 144 পাউন্ড পর্যন্ত।
- উপাদান: ASTM A27/A27M গ্রেড 70-36 ঢালাই ইস্পাত → তাপ-চিকিত্সা এবং যান্ত্রিকভাবে পরীক্ষিত কার্বন ইস্পাত ঢালাই গ্রেড।
- ইনস্টলেশন: ডেকের কাঠামোতে ঢালাই করা → ঢালাই পদ্ধতি, জোড়-জোন প্রস্তুতি, ডেক শক্তিবৃদ্ধি, এবং লোডের দিকনির্দেশের জন্য জাহাজ-নির্দিষ্ট নিশ্চিতকরণ প্রয়োজন।
- লাইন ইন্টারফেস: বোতামের মাথা এবং রিসেসড থ্রোট
- সারফেস কন্ডিশন: অ্যাস-কাস্ট/আনপেইন্টেড ওয়েল্ড-রেডি সাপ্লাই বা স্পেসিফাইড ব্লাস্টেড এবং প্রাইমড ফিনিশ → লেপ সিকোয়েন্স শিপইয়ার্ড ওয়েল্ডিংয়ের সাথে সমন্বয় করা উচিত।
- পরিদর্শনের বিকল্প: উপাদান সার্টিফিকেশন, MT, RT, এবং সম্মত পুল-লোড টেস্টিং → প্রকল্পের সুযোগ এবং গ্রহণযোগ্যতার মানদণ্ড অনুযায়ী উপলব্ধ।
প্রধান প্রযুক্তিগত পরামিতি
| বর্ণনা | টাইপ | মধ্যে মাত্রা ইঞ্চি (এমএম) |
ওজন | |||||||
| ক | খ | গ | ডি | ই | চ | জি | এইচ | এলবিএস (কেজিএস) |
||
| বোতাম চক | ৬" | ৬" | 8-1/2" | 12" | 4-1/8" | 1-1/8" | 3/4" | 3/4" | 1/2" | 38 |
| 152 | 216 | 305 | 181 | 105 | ৮৯ | 19 | 13 | 17 | ||
| 8" | ৮-৩/৫" | 12-1/2" | 13" | 5-3/4" | 2" | 3/8" | 7/8" | 3/4" | 75 | |
| 218 | 318 | 330 | 146 | 51 | 10 | 22 | 19 | 34 | ||
| 10" | 10" | 15" | 17" | 8-1/2" | N/A | 1/2" | 1" | 5/8" | 144 | |
| 254 | 381 | 432 | 216 | 13 | 25 | 16 | 65 | |||
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: প্রয়োজনীয় বোতাম চক মডেল নিশ্চিত করুন: 6", 8", বা 10", এবং জাহাজ বা বার্জ ডেক বিন্যাস অঙ্কন প্রদান করুন।
ধাপ 2: লাইন বা তারের ধরন, চোখের আকার, টো মেক-আপ বা মুরিং ব্যবহার, সীসা দিক এবং প্রকল্পের নকশা লোডের ভিত্তিতে নিশ্চিত করুন।
ধাপ 3: ডেক ইনস্টলেশনের অবস্থান, বোতামের মাথার চারপাশে উপলব্ধ ছাড়পত্র, ডেক প্লেটের পুরুত্ব, শক্তিবৃদ্ধি এবং শিপইয়ার্ড ওয়েল্ডের বিস্তারিত নিশ্চিত করুন।
ধাপ 4: ASTM A27/A27M গ্রেড 70-36 উপাদান, তাপ-চিকিত্সা রেকর্ড, উপাদান শংসাপত্র, এবং যেকোন শ্রেণি বা মালিকের পরিদর্শনের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: ফিনিস নিশ্চিত করুন: অ্যাস-কাস্ট/আনপেইন্টেড ওয়েল্ড-রেডি কন্ডিশন, সা 2.5 ব্লাস্টিং প্লাস ইপক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, পালিশ স্টেইনলেস স্টিল বিকল্প, বা প্রজেক্ট লেপ সিস্টেম।
ধাপ 6: পরিমাণ, প্রয়োজনীয় শংসাপত্র এবং পরীক্ষার সুযোগ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং উপলব্ধ থাকলে অঙ্কন বা রেফারেন্স ফটো প্রদান করুন।
গঠন
কাস্ট ইস্পাত বোতাম বডি | মাথা ঝুলছে | লাইন ধরে রাখা গলা | বৃত্তাকার লাইন-যোগাযোগ পৃষ্ঠ | ডেক-ঢালাই বেস | নিয়ন্ত্রিত ঢালাই ইন্টারফেস | হিসাবে-কাস্ট বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা
কাস্টিং, ওয়েল্ডিং এবং মুরিং সুবিধা
- বোতামের জ্যামিতি একটি লাইন বা তারের চোখের জন্য উপযুক্ত, যা টো মেক-আপ এবং বার্জ মুরিং অপারেশনের সময় চোখকে উপবিষ্ট রাখতে সাহায্য করে।
- কৃত্রিম লাইন, ফাইবার দড়ি, বা তারের দড়ি চোখের সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে গোলাকার ঢালাই পৃষ্ঠগুলিকে সাজানো এবং মসৃণ করা যেতে পারে।
- 6", 8", এবং 10" পরিসরটি সাধারণ আমেরিকান অভ্যন্তরীণ বার্জ ডেক-হার্ডওয়্যার অনুশীলনের সাথে মেলে এবং প্রতিস্থাপন বা নতুন নির্মাণ প্রকল্পের জন্য একটি ব্যবহারিক আকারের অগ্রগতি প্রদান করে।
- ASTM A27/A27M গ্রেড 70-36 একটি তাপ-চিকিত্সা এবং যান্ত্রিকভাবে পরীক্ষিত কার্বন ইস্পাত ঢালাই গ্রেড; ক্রেতা এবং শিপইয়ার্ডের এখনও প্রকৃত ঢালাই এবং ডেক উপকরণগুলির জন্য একটি উপযুক্ত ঢালাই পদ্ধতি স্থাপন করা উচিত।
- একটি হিসাবে-কাস্ট বা unpainted জোড়-জোন অবস্থা ডেক ঢালাই সহজ করতে পারে. শপ প্রাইমার বা গ্যালভানাইজিং নির্দিষ্ট করা থাকলে, উৎপাদনের আগে ওয়েল্ড-জোন প্রস্তুতি এবং লেপ মেরামতের সাথে সম্মত হওয়া উচিত।
- এমটি, আরটি, এবং পুল-লোড পরীক্ষার ব্যবস্থা করা যেতে পারে যখন প্রয়োজন হয়, তবে পদ্ধতি, পরীক্ষার লোড, গ্রহণযোগ্যতার মানদণ্ড, সাক্ষীর প্রয়োজনীয়তা এবং শংসাপত্রের শব্দের সাথে অবশ্যই সম্মত হতে হবে।
- ঢালাই বেস জাহাজের কাঠামোর মধ্যে পরিষেবা বাহিনী স্থানান্তর করে; স্থানীয় ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ড সাইজিং জাহাজ বা শিপইয়ার্ড স্ট্রাকচারাল ডিজাইনের অংশ থেকে যায়।
কাস্টম বৈশিষ্ট্য
- পণ্যের ধরন: বার্জ টো মেক-আপ এবং মুরিংয়ের জন্য কাস্ট স্টিলের বোতাম চক → লাইন-আই রিটেইনিং ডেক ফিটিং।
- নামমাত্র মাপ: 6"/8"/10" → লাইন বা তারের চোখ, ডেক স্পেস এবং অনুমোদিত অঙ্কন অনুযায়ী নির্বাচন করুন।
- উপাদান: ASTM A27/A27M গ্রেড 70-36 → তাপ চিকিত্সা এবং যান্ত্রিক পরীক্ষার সাথে কার্বন ইস্পাত ঢালাই গ্রেড।
- সাধারণ ভেসেল অ্যাপ্লিকেশন: অভ্যন্তরীণ বার্জ / টোবোট / ওয়ার্কবোট → বিশেষত আমেরিকান নদী এবং বার্জ ডেক-হার্ডওয়্যার ব্যবস্থার সাথে প্রাসঙ্গিক।
- ইনস্টলেশন: ডেক ঢালাই → ঢালাই পদ্ধতি, ডেক শক্তিবৃদ্ধি, এবং পার্শ্ববর্তী ক্লিয়ারেন্স জাহাজের নকশা দ্বারা নিশ্চিত করা হবে।
- সারফেস ট্রিটমেন্ট: অ্যাস-কাস্ট, সা 2.5 ব্লাস্টেড এবং ইপোক্সি শপ প্রাইমড, গ্যালভানাইজড, পালিশ বা কাস্টমাইজড → ফাইনাল ফিনিস ওয়েল্ডিং এবং লেপ সিকোয়েন্সের উপর নির্ভর করে।
- পরিদর্শন: ম্যাটেরিয়াল সার্টিফিকেট, MT, RT, এবং পুল-লোড টেস্ট যেমন উল্লেখ করা হয়েছে → অর্ডারে অন্তর্ভুক্ত না হলে মান ডেলিভারেবল হিসেবে ধরে নেওয়া হবে না।
- লোড রেটিং: নিশ্চিত করা → কোন SWL, MBL, পরীক্ষা লোড, বা অনুমতিযোগ্য লোড আকার, উপাদান গ্রেড, বা পণ্য ওজন থেকে অনুমান করা হয় না।
কিভাবে এটা কাজ করে
লাইন বা তারের চোখ বোতামের মাথার উপরে রাখা হয়
অ্যাপ্লিকেশন
অভ্যন্তরীণ বার্জ | ট্যাংক বার্জ | শুকনো কার্গো বার্জ | টাউবোট এবং ওয়ার্কবোট | পুশ-টো এবং টো মেক আপের ব্যবস্থা | নদীর টার্মিনাল | বার্জ মেরামত এবং প্রতিস্থাপন প্রকল্প | সামুদ্রিক ডেক মুরিং স্টেশন
সার্টিফিকেশন এবং সুবিধা
ABS অনুমোদন ডকুমেন্টেশন, উপাদান সার্টিফিকেট, মেকার সার্টিফিকেট, NDT রিপোর্ট, এবং প্রত্যক্ষ পরীক্ষা প্রকল্পের প্রয়োজনীয়তা, অর্ডার সুযোগ, এবং প্রযোজ্য ক্লাস অনুমোদন পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে। উদ্ধৃতি দেওয়ার আগে শংসাপত্রের প্রাপ্যতা নিশ্চিত করা উচিত।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

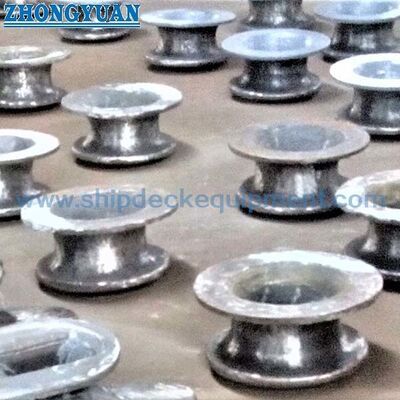

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কিভাবে 6", 8", বা 10" বোতাম চক নির্বাচন করা উচিত?
A1: লাইন বা তারের চোখের মাত্রা, পরিষেবা ব্যবস্থা, ডেক স্পেস, সীসা দিক, প্রকল্পের নকশা লোড এবং অনুমোদিত জাহাজের অঙ্কন অনুযায়ী মডেল নির্বাচন করুন। শুধুমাত্র নামমাত্র আকার সম্পূর্ণ লোড-নির্বাচনের ভিত্তিতে নয়।
প্রশ্ন 2: নামমাত্র আকার বা পণ্যের ওজন কি SWL?
A2: নং। 6", 8", এবং 10" উপাধি মডেল এবং গলার জ্যামিতি বর্ণনা করে, যখন তালিকাভুক্ত ওজন হ্যান্ডলিং এবং মালবাহী রেফারেন্সের জন্য। SWL, MBL, অনুমতিযোগ্য লোড, এবং টেস্ট লোড একটি অনুমোদিত লোড ভিত্তি এবং কাঠামোগত গণনা ছাড়া অনুমান করা উচিত নয়।
প্রশ্ন 3: ডেক ঢালাইয়ের আগে বোতাম চক আঁকা উচিত?
A3: আমেরিকান বার্জ হার্ডওয়্যার প্রায়ই শিপইয়ার্ড ঢালাই সমর্থন করার জন্য ঢালাই ইন্টারফেসে কাস্ট হিসাবে বা আনপেইন্ট করা হয়। ব্লাস্টিং, শপ প্রাইমার, গ্যালভানাইজিং বা অন্যান্য আবরণ সরবরাহ করা যেতে পারে, তবে ওয়েল্ড-জোন মাস্কিং, অপসারণ এবং লেপ মেরামত শিপইয়ার্ডের সাথে একমত হওয়া উচিত।
