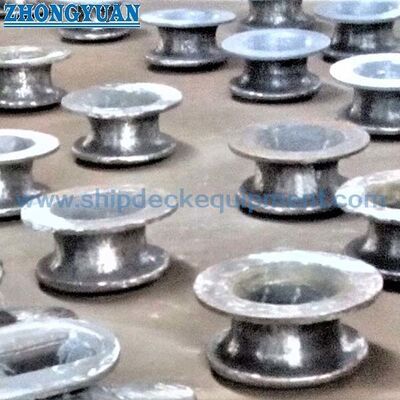

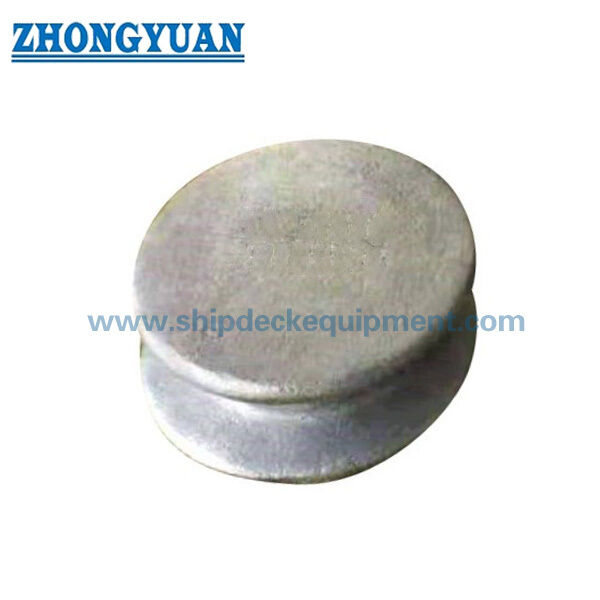

বার্জ এবং ওয়ার্কবোটের জন্য 6", 8" এবং 10" কাস্ট স্টিল বাটন চক | ASTM A27 গ্রেড 70-36
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | চক | মাত্রা (ইঞ্চি): | বোতাম চক্স (6”, 8”, 9”, 9-1/2”, 10”, 11”); ওপেন চক্স (4”x8”, 5”x11”, 6”x12”, 8”x16”); ক্লোজড চক্স (4 |
|---|---|---|---|
| উপাদান গ্রেড: | হালকা ইস্পাত প্লেট (গড়া একটি), ASTM A27-70-36 কাস্ট স্টিল, কাস্টিং স্টেইনলেস স্টিল, স্টেইনলেস স্টিল | গুণমান নিয়ন্ত্রণ: | ঢালাইয়ের জন্য তাপ চিকিত্সা, রেডিওগ্রাফিক পরীক্ষা (RT), চৌম্বক পরীক্ষা (MT), পুল লোড টেস্ট |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | সার্টিফিকেট: | CCS/BV/LR/ABS/DNV-GL |
| বিশেষভাবে তুলে ধরা: | হালকা ইস্পাত সামুদ্রিক চক,CCS সামুদ্রিক চক,A27-70-36 জাহাজ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
6", 8" & 10" বার এবং ওয়ার্কবোটের জন্য কাস্ট স্টীল বোতাম চক।
পণ্যের সংক্ষিপ্ত বিবরণ
6 ", 8", এবং 10 "ঢালাই ইস্পাত বোতাম চোকগুলি অভ্যন্তরীণ বার্জ, টোবোট, ওয়ার্কবোট এবং অন্যান্য উত্তর আমেরিকান স্টাইলের নদী জাহাজের বিন্যাসগুলির জন্য তৈরি ডেক-উল্টানো লাইন-রিটেনিং ফিটিং।একটি প্রচলিত খোলা বা বন্ধ চক যা একটি খোলার মাধ্যমে একটি লাইন গাইড বিপরীতে, একটি বোতাম চক প্রধানত ট্যাগিং মেকআপ, স্থানান্তর, এবং বার্জ মোরিং অপারেশন সময় একটি মোরিং লাইন বা তারের চোখ গ্রহণ এবং ধরে রাখার জন্য ব্যবহৃত হয়।
তিনটি মডেল ASTM A27/A27M গ্রেড 70-36 ঢালাই ইস্পাত ব্যবহার করে এবং 6 ", 8" এবং 10 "নামমাত্র আকারের নামকরণ রয়েছে।ডেকের বিন্যাস, ঢালাই ইন্টারফেস, এবং স্থানীয় ডেক শক্তিশালীকরণ. সরবরাহকৃত মাত্রা এবং ওজন প্রাথমিক নির্বাচন এবং উদ্ধৃতি সমর্থন,কিন্তু চূড়ান্ত উত্পাদন অঙ্কন এবং জাহাজ কাঠামোগত পর্যালোচনা ইনস্টলেশন নিয়ন্ত্রণ করা উচিত.
দ্রুত বিবরণী
- পণ্যের ধরনঃ ঢালাই ইস্পাত বোতাম চোক → অভ্যন্তরীণ বার্গের ট্যাগিং এবং মোরিংয়ের সময় একটি লাইন বা তারের চোখ ধরে রাখার জন্য ডেক ফিটিং।
- প্রাথমিক বাজার এবং জাহাজের ধরণঃ উত্তর ও দক্ষিণ আমেরিকার অভ্যন্তরীণ জলপথ → সাধারণত বার্গ, ওয়ার্কবোট, টোবোট এবং নদী পরিষেবা জাহাজের জন্য নির্দিষ্ট।
- নামমাত্র আকারের পরিসীমাঃ 6 ", 8" এবং 10 " → প্রায় 38 থেকে 144 পাউন্ড পর্যন্ত আনুমানিক ওজন সহ তিনটি সাধারণ ডেক হার্ডওয়্যার আকার।
- উপাদানঃ ASTM A27/A27M গ্রেড 70-36 ঢালাই ইস্পাত → তাপ চিকিত্সা এবং যান্ত্রিকভাবে পরীক্ষিত কার্বন ইস্পাত ঢালাই গ্রেড।
- ইনস্টলেশনঃ ডেক কাঠামোর সাথে ঝালাই করা → ঝালাই পদ্ধতি, ঝালাই-জোন প্রস্তুতি, ডেক শক্তিশালীকরণ এবং লোড দিকটি জাহাজ-নির্দিষ্ট নিশ্চিতকরণের প্রয়োজন।
- লাইন ইন্টারফেসঃ বোতামের মাথা এবং অভ্যন্তরীণ গলা → পণ্যটিকে একটি বলার্ড বা উত্তোলন পয়েন্ট হিসাবে বর্ণনা না করে একটি লাইন বা তারের চোখ ধরে রাখে।
- পৃষ্ঠের অবস্থাঃ ঢালাই/পেইন্ট না করে ঢালাই-প্রস্তুত সরবরাহ বা নির্দিষ্ট ব্লাস্টেড এবং প্রাইমড ফিনিস → লেপ সিকোয়েন্স শিপওয়ার্ড ওয়েল্ডিংয়ের সাথে সমন্বয় করা উচিত।
- পরিদর্শন বিকল্পঃ প্রকল্পের সুযোগ এবং গ্রহণযোগ্যতা মান অনুযায়ী উপাদান সার্টিফিকেশন, এমটি, আরটি, এবং সম্মত টান-লোড পরীক্ষা → উপলব্ধ।
প্রধান প্রযুক্তিগত পরামিতি
| বর্ণনা | প্রকার | মাত্রা ইঞ্চি (এমএম) |
ওজন | |||||||
| এ | বি | সি | ডি | ই | এফ | জি | এইচ | এলবিএস (কেজিএস) |
||
| বোতাম চক | ৬" | ৬" | ৮-১/২ ইঞ্চি | ১২" | 4-1/8 " | ১-১-৮ ইঞ্চি | 3/4 " | 3/4 " | অর্ধ ইঞ্চি | 38 |
| 152 | 216 | 305 | 181 | 105 | 89 | 19 | 13 | 17 | ||
| ৮" | ৮-৩-৫" | ১২-২/২ ইঞ্চি | ১৩" | ৫-৩-৪" | ২" | ৩/৮" | ৭/৮" | 3/4 " | 75 | |
| 218 | 318 | 330 | 146 | 51 | 10 | 22 | 19 | 34 | ||
| ১০" | ১০" | ১৫" | ১৭" | ৮-১/২ ইঞ্চি | N/A | অর্ধ ইঞ্চি | ১" | ৫/৮" | 144 | |
| 254 | 381 | 432 | 216 | 13 | 25 | 16 | 65 | |||
নির্বাচন ও অনুসন্ধান গাইড
পদক্ষেপ 1: প্রয়োজনীয় বোতাম চোক মডেলটি নিশ্চিত করুনঃ 6 ", 8" বা 10 "এবং জাহাজ বা বারজ ডেকের বিন্যাস অঙ্কন সরবরাহ করুন।
ধাপ ২ঃ লাইন বা তারের ধরন, চোখের আকার, প্রত্যাশিত ট্যাগ মেকআপ বা মোরিং ব্যবহার, লিডের দিকনির্দেশ এবং প্রকল্পের নকশা লোডের ভিত্তি নিশ্চিত করুন।
পদক্ষেপ 3: ডেক ইনস্টলেশনের অবস্থান, বোতামের মাথার চারপাশে উপলব্ধ ক্লিয়ারেন্স, ডেক প্লেটের বেধ, শক্তিশালীকরণ এবং জাহাজ নির্মাণের বিস্তারিত নিশ্চিত করুন।
ধাপ ৪ঃ ASTM A27/A27M গ্রেড ৭০-৩৬ উপাদান, তাপ চিকিত্সার রেকর্ড, উপাদান শংসাপত্র এবং যেকোনো শ্রেণী বা মালিকের পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ ৫ঃ সমাপ্তি নিশ্চিত করুনঃ কাস্ট/পেইন্ট না করে ঢালাই-প্রস্তুত অবস্থা, সা ২.৫ ব্লাস্টিং প্লাস ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড সমাপ্তি, পোলিশ স্টেইনলেস স্টীল বিকল্প, বা প্রকল্প লেপ সিস্টেম।
ধাপ ৬ঃ পরিমাণ, প্রয়োজনীয় শংসাপত্র এবং পরীক্ষার পরিধি, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময় এবং যদি পাওয়া যায় তবে অঙ্কন বা রেফারেন্স ফটো সরবরাহ করুন।
কাঠামো
ঢালাই ইস্পাত বোতামের দেহ। উঁচু মাথা। লাইন ধরে রাখার গলা। গোলাকার লাইন-যোগাযোগ পৃষ্ঠ। ডেক-ঢালাই বেস। নিয়ন্ত্রিত ঢালাই ইন্টারফেস। কাস্ট বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা।
কাস্টিং, ওয়েল্ডিং এবং মোরিং এর সুবিধা
- বোতাম জ্যামিতি একটি লাইন বা তারের চোখের জন্য উপযুক্ত, ট্যাগ মেকআপ এবং বারজ মোরিং অপারেশনগুলির সময় চোখটি বসতে সহায়তা করে।
- গোলাকার ঢালাইয়ের পৃষ্ঠগুলি সিন্থেটিক লাইন, ফাইবার দড়ি, বা তারের দড়ি চোখের সাথে তীব্র স্থানীয় যোগাযোগ হ্রাস করার জন্য পোশাক এবং মসৃণ করা যেতে পারে।
- 6 ", 8" এবং 10 "ব্যাপারটি সাধারণ আমেরিকান অভ্যন্তরীণ বার্জ ডেক হার্ডওয়্যার অনুশীলনের সাথে মেলে এবং প্রতিস্থাপন বা নতুন বিল্ড প্রকল্পগুলির জন্য একটি ব্যবহারিক আকারের অগ্রগতি সরবরাহ করে।
- এএসটিএম এ২৭/এ২৭এম গ্রেড ৭০-৩৬ হল একটি তাপ চিকিত্সা এবং যান্ত্রিকভাবে পরীক্ষিত কার্বন ইস্পাত ঢালাই গ্রেড।ক্রেতা এবং শিপইয়ার্ড এখনও প্রকৃত ঢালাই এবং ডেক উপকরণ জন্য একটি উপযুক্ত ঢালাই পদ্ধতি স্থাপন করা উচিত.
- একটি কাস্ট বা পেইন্টযুক্ত ওয়েল্ড-জোনের অবস্থা ডেক ওয়েল্ডিংকে সহজতর করতে পারে। যদি কারখানার প্রাইমার বা গ্যালভানাইজিং নির্দিষ্ট করা হয়, তবে উত্পাদনের আগে ওয়েল্ড-জোন প্রস্তুতি এবং লেপ মেরামতের বিষয়ে সম্মত হওয়া উচিত।
- MT, RT, এবং টান-লোড টেস্টিংয়ের ব্যবস্থা করা যেতে পারে যখন প্রয়োজন হয়, কিন্তু পদ্ধতি, পরীক্ষার লোড, গ্রহণযোগ্যতা মানদণ্ড, সাক্ষীর প্রয়োজনীয়তা, এবং শংসাপত্রের শব্দগুলি আদেশে সম্মত হতে হবে।
- ওয়েল্ড বেস পরিষেবা বাহিনীকে জাহাজের কাঠামোতে স্থানান্তর করে; স্থানীয় ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিং আকার জাহাজ বা শিপইয়ার্ড কাঠামোগত নকশার অংশ হিসাবে রয়ে গেছে।
কাস্টম অ্যাট্রিবিউট
- পণ্যের ধরনঃ ঢালাই ইস্পাত বোতাম চোক → লাইন-আই রিটেইনার ডেক ফিটিং বার্গ ট্যাগ মেকআপ এবং মোরিং জন্য।
- নামমাত্র আকারঃ 6 " / 8" / 10 " → লাইন বা তারের চোখ, ডেক স্পেস, এবং অনুমোদিত অঙ্কন অনুযায়ী নির্বাচন করুন।
- উপাদানঃ এএসটিএম এ২৭/এ২৭এম গ্রেড ৭০-৩৬ → কার্বন ইস্পাত গ্যাস গ্রেড তাপ চিকিত্সা এবং যান্ত্রিক পরীক্ষার সাথে।
- সাধারণ জাহাজের প্রয়োগঃ অভ্যন্তরীণ বার্জ / টোবোট / ওয়ার্কবোট → বিশেষ করে আমেরিকান নদী এবং বার্জ ডেক হার্ডওয়্যার ব্যবস্থাগুলির জন্য প্রাসঙ্গিক।
- ইনস্টলেশনঃ ডেক ওয়েল্ড → ওয়েল্ড পদ্ধতি, ডেক রিইনফোর্সমেন্ট, এবং আশেপাশের ক্লিয়ারেন্স জাহাজের নকশা দ্বারা নিশ্চিত করা হবে।
- পৃষ্ঠের চিকিত্সাঃ কাস্টমাইজড, গ্লাসড, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড → চূড়ান্ত সমাপ্তি ওয়েল্ডিং এবং লেপ ক্রম উপর নির্ভর করে।
- পরিদর্শনঃ উপাদান শংসাপত্র, এমটি, আরটি এবং টান-লোড টেস্ট যেমন নির্দিষ্ট → অর্ডারে অন্তর্ভুক্ত না হলে স্ট্যান্ডার্ড ডেলিভারি হিসাবে অনুমান করা হয় না।
- লোড রেটিংঃ নিশ্চিত করা → কোন SWL, MBL, পরীক্ষার লোড, বা অনুমোদিত লোড আকার, উপাদান গ্রেড, বা পণ্য ওজন থেকে অনুমান করা হয়।
কিভাবে কাজ করে
Line or wire eye is placed over the button head → The eye seats in the recessed throat → Rounded contact surfaces retain and guide the eye during tow make-up or mooring → Service forces pass through the welded base into the reinforced deck structure
অ্যাপ্লিকেশন
অভ্যন্তরীণ বার্জসমূহ ট্যাংক বার্জসমূহ শুকনো মালবাহী বার্জসমূহ ট্যাগবোট এবং ওয়ার্কবোটসমূহ ট্যাগ-পশ এবং ট্যাগ-মেকআপ ব্যবস্থা নদী টার্মিনালসমূহ বার্জ মেরামত এবং প্রতিস্থাপন প্রকল্পসমূহ সামুদ্রিক ডেক মোরিং স্টেশনসমূহ
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, অর্ডারের সুযোগ অনুযায়ী এবিএস অনুমোদনের নথিপত্র, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, এনডিটি প্রতিবেদন এবং প্রত্যক্ষদর্শী পরীক্ষার ব্যবস্থা করা যেতে পারে।এবং প্রযোজ্য শ্রেণী অনুমোদন পদ্ধতিকোটেশনের আগে সার্টিফিকেট পাওয়া যাবে কিনা তা নিশ্চিত করতে হবে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: ৬" ৮" বা ১০" বোতাম চটক কিভাবে নির্বাচন করা উচিত?
A1: লাইন বা তারের চোখের মাত্রা, পরিষেবা বিন্যাস, ডেক স্পেস, লিড দিক, প্রকল্প নকশা লোড, এবং অনুমোদিত জাহাজের অঙ্কন অনুযায়ী মডেল নির্বাচন করুন।শুধুমাত্র নামমাত্র আকার সম্পূর্ণ লোড নির্বাচন ভিত্তি নয়.
প্রশ্ন ২ঃ নামমাত্র আকার বা পণ্যের ওজন কি SWL?
উত্তর ২ঃ না। ৬", ৮" এবং ১০" নামকরণ মডেল এবং গলার জ্যামিতি বর্ণনা করে, যখন তালিকাভুক্ত ওজন হ্যান্ডলিং এবং মালবাহী রেফারেন্সের জন্য। SWL, MBL, অনুমোদিত লোড,এবং পরীক্ষার লোড অনুমোদিত লোড বেস এবং কাঠামোগত গণনা ছাড়া অনুমান করা যাবে না.
প্রশ্ন 3: ডেক ওয়েল্ডিংয়ের আগে বোতামের চটকটি পেইন্ট করা উচিত?
A3: আমেরিকান বারজ হার্ডওয়্যার প্রায়শই জাহাজের ওয়েল্ডিং সমর্থন করার জন্য ওয়েল্ড ইন্টারফেসে কাস্ট বা পেইন্ট সরবরাহ করা হয়। ব্লাস্টিং, শপ প্রাইমার, গ্যালভানাইজিং বা অন্যান্য লেপ সরবরাহ করা যেতে পারে,কিন্তু ওয়েড-জোন মাস্কিং, অপসারণ, এবং লেপ মেরামত জাহাজের সাথে সম্মত করা উচিত।
