একক-লিভার দ্রুত-অ্যাকশন মেরিন ওয়েদারটাইট স্টিল ডোর | GB/T 3477-2023

একক লিভার দ্রুত-অ্যাকশন সামুদ্রিক আবহাওয়ারোধী ইস্পাত দরজা GB/T 3477-2023

পণ্যের সংক্ষিপ্ত বিবরণ

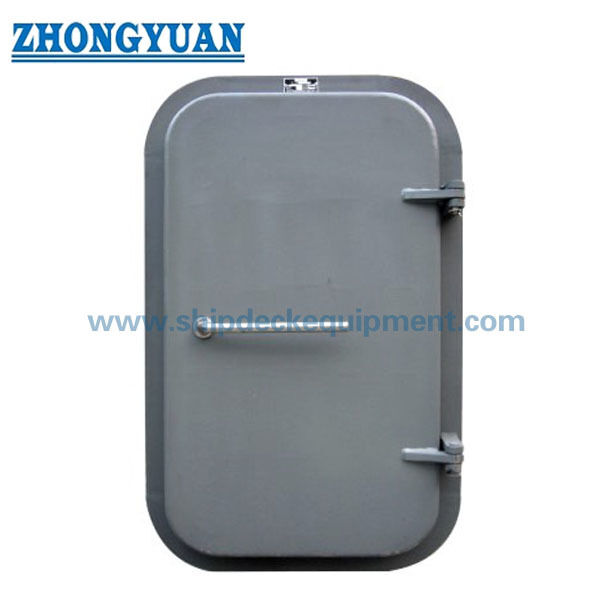

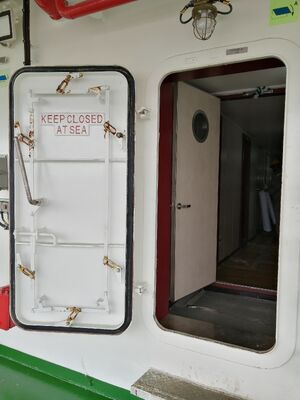

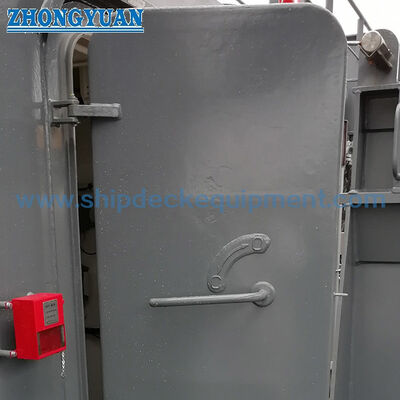

একক লিভারের দ্রুত-অ্যাকশন সামুদ্রিক আবহাওয়া-নিরোধী ইস্পাত দরজা একটি হস্তচালিত, একক-পাতা hinged বন্ধ যন্ত্র superstructures, ডেকহাউস,ফ্রিবোর্ড ডেকের উপরে পূর্বাভাস এবং অনুরূপ সীমানাএকটি কেন্দ্রীয় অপারেটিং লিভার সংযুক্ত clamping পয়েন্ট সরাতে যাতে দরজা পাতার ফ্রেম gasket বিরুদ্ধে সমানভাবে টানা হয়,একটি অবিচ্ছিন্ন আবহাওয়া-নিরোধী সিল বজায় রেখে পৃথক কুকুরের হাতলগুলির চেয়ে দ্রুত বন্ধ করার অনুমতি দেয়.

এই পৃষ্ঠাটি আবহাওয়া-নিরোধী বাহ্যিক দরজা, একটি জলরোধী বোল্ডিড দরজা নয় এবং একটি সার্টিফাইড অগ্নি দরজা নয়। বর্তমান চীনা মান GB / T 3477-2023,যা GB/T 3477-2008 এর পরিবর্তে এসেছে এবং ISO 6042 এর সাথে সম্পর্কিত:2015লোড লাইন পজিশন 1 বা পজিশন 2 ইনস্টলেশন জাহাজের বিন্যাস, sill বা coaming উচ্চতা, খোলার দিক, পার্শ্ববর্তী কাঠামো বিরুদ্ধে নিশ্চিত করা আবশ্যক,পতাকা প্রয়োজনীয়তা এবং শ্রেণীবিভাগের অনুমোদননিম্নলিখিত মাত্রা ব্যবহারকারীর সরবরাহিত টেবিলের পুনরুত্পাদন করে এবং উত্পাদনের আগে নির্বাচিত অনুমোদিত অঙ্কনের সাথে নিশ্চিতকরণ প্রয়োজন।

দ্রুত বিবরণী

• স্ট্যান্ডার্ড রেফারেন্সঃ GB/T 3477-2023, আইএসও 6042:2015 আন্তর্জাতিক রেফারেন্স হিসাবে → সঠিক দরজা প্রকার, স্ট্যান্ডার্ড সংস্করণ এবং অনুমোদিত অঙ্কন ক্রয় আদেশে উল্লেখ করা উচিত।
• দরজা কনফিগারেশনঃ একক-লেভেল দ্রুত-অ্যাকশন clamping সঙ্গে একক-লেভেল hinged ইস্পাত দরজা → এক অপারেটিং আন্দোলন পাতার চারপাশে সংযুক্ত সিকিউরিটি পয়েন্ট সক্রিয়।
• নামমাত্র খোলার পরিসীমাঃ 1000 × 600 থেকে 1600 × 700 মিমি → নির্বাচনটি পরিষ্কার পথ, পালাবার অ্যাক্সেস, সরঞ্জাম চলাচল এবং উপলব্ধ দরজা-স্কিং স্পেস বিবেচনা করা উচিত।
• কোণার ব্যাসার্ধঃ R100 নামমাত্র খোলার, R150 কাটা আউট এবং R200 সামগ্রিক রূপরেখা → গোলাকার কোণগুলি সুষ্ঠু কাঠামোগত রূপান্তরকে সহজ করে তোলে এবং খোলার জায়গায় স্থানীয় চাপের ঘনত্ব হ্রাস করে।
• পাতার প্লেটের বেধঃ 8 মিমি সরবরাহিত টেবিলে একটি সাধারণ মান হিসাবে দেখানো হয়েছে → তালিকাভুক্ত প্রতিটি আকার এবং চূড়ান্ত শক্তীকরণ বিন্যাসের জন্য প্রযোজ্যতা অনুমোদিত অঙ্কন থেকে নিশ্চিত করা উচিত।
• ইনস্টলেশনের স্থানঃফ্রিবোর্ড ডেকের উপরে উন্মুক্ত সুপারস্ট্রাকচার বা ডেকহাউসের সীমানা → অবস্থান 1 / অবস্থান 2 কেবলমাত্র নামকরণ সম্পূর্ণ থ্রিল এবং কাঠামোগত প্রয়োজনীয়তা নির্ধারণ করে না.
• বন্ধকরণ এবং সিলিংঃ সংযুক্ত ক্ল্যাম্প, গ্যাসকেটযুক্ত ফ্রেম এবং হিঞ্জেলযুক্ত পাতা → ফ্রেমের সমতলতা, হিঞ্জেল সমন্বয় এবং অভিন্ন গ্যাসকেট সংকোচন নির্ভরযোগ্য নল-পরীক্ষার পারফরম্যান্সের মূল বিষয়।
• পরিদর্শন এবং বিকল্পঃ কার্যকরী, খাঁজ-যোগাযোগ, পায়ের পাতার মোজাবিশেষ বা বায়ু পরীক্ষা, যথাযথভাবে; নিরাপত্তা ডিভাইস,স্টেইনলেস স্টীল সংস্করণ এবং বিশেষ লেপ প্রকল্প বিকল্প → সঠিক সুযোগ শ্রেণী সাপেক্ষে, পতাকা এবং অনুমোদিত নকশা।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

প্রথম ধাপ:নিয়ন্ত্রক ভিত্তি নিশ্চিত করুনঃ GB/T 3477-2023, ISO 6042:2015 রেফারেন্স, শিপইয়ার্ড অঙ্কন, ক্লাস নিয়ম এবং পতাকা / লোড লাইন প্রয়োজনীয়তা। স্ট্যান্ডার্ড বা প্রকল্প-নির্দিষ্ট দরজা প্রয়োজন কিনা তা উল্লেখ করুন।

দ্বিতীয় ধাপঃনামমাত্র পরিষ্কার খোলার এবং খোলার হাত নির্বাচন করুন। প্রয়োজনীয় বাহ্যিক বা অভ্যন্তরীণ সুইং প্রদান করুন, আবহাওয়া দিক থেকে দেখা hinge পাশ, ভিতরে / বাইরের লিভার বিন্যাস,মুক্ত পালানোর পথ এবং উপলব্ধ সুইং ক্লিয়ারেন্স.

তৃতীয় ধাপঃইনস্টলেশন সীমানা প্রদান করুনঃ জাহাজের ধরন, ডেক এবং ফ্রেমের সঠিক অবস্থান, লোড লাইন অবস্থান 1 বা 2, যদি প্রযোজ্য হয়, সিল বা কোমিং উচ্চতা, বোল্ডি প্লেট বেধ, কাটা,আশেপাশের শক্তকারী এবং ঢালাইয়ের প্রবেশদ্বার.

চতুর্থ ধাপ:নির্মাণ উপকরণ এবং জারা সিস্টেম নিশ্চিত করুন। এই পৃষ্ঠাটি প্রাথমিকভাবে হালকা ইস্পাত নির্মাণ জুড়ে; স্টেইনলেস স্টীল সরবরাহ গ্রেড এবং galvanic-isolation বিবরণ প্রয়োজন,অ্যালুমিনিয়ামকে স্টিলের দরজার মান অনুযায়ী অনুমোদিত নকশার পরিবর্তে পৃথক অনুমোদিত দরজার নকশা হিসাবে বিবেচনা করা উচিত.

পঞ্চম ধাপঃসিলিং এবং অপারেটিং প্যাকেজটি নিশ্চিত করুনঃ গ্যাসকেট উপাদান এবং বিভাগ, সংযুক্ত ক্ল্যাম্পগুলির সংখ্যা এবং সামঞ্জস্যের পরিসীমা, খোলা রাখা ডিভাইস, অপারেটিং শক্তির প্রয়োজনীয়তা,পাইরেসি বিরোধী বা অভ্যন্তরীণ নিরাপত্তা ব্যবস্থা, এবং উভয় পক্ষ থেকে জরুরী পালা বা অপারেশন প্রভাবিত যে কোন সীমাবদ্ধতা।

ষষ্ঠ ধাপঃপরিদর্শন এবং নথিপত্র নিশ্চিত করুনঃ মাত্রা এবং কার্যকারিতা পরীক্ষা, খিলার সাথে যোগাযোগের পরীক্ষা, নল বা অনুমোদিত বায়ু পরীক্ষা, লেপ পরিদর্শন, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র,শ্রেণী সাক্ষী / পণ্য শংসাপত্র, পরিমাণ, প্যাকিং, গন্তব্য এবং বিতরণ সময়।

কাঠামো

Welded steel door frame | Rounded-corner ship-structure cut-out | Single-skin steel leaf with stiffening to approved drawing | Heavy-duty hinges | Single operating lever | Mechanical linkage | Adjustable perimeter clamps / dogs | Continuous replaceable gasket | Inside and outside operating arrangement as approved | Hold-open and security devices when specified

আবহাওয়া প্রতিরোধী নকশা, ইনস্টলেশন এবং মানের সুবিধা

• একক লিভার প্রক্রিয়া এক আন্দোলনে একাধিক সংযুক্ত clamping পয়েন্ট বন্ধ, বন্ধ সময় কমাতে এবং অপারেটর পৃথকভাবে নিয়ন্ত্রিত কুকুর হ্যান্ডলগুলি তুলনায় আরো ধ্রুবক সংকোচন প্রয়োগ করতে সাহায্য করে.
• একটি অবিচ্ছিন্ন gasketed বসার লাইন শুধুমাত্র কার্যকর যখন ফ্রেম উত্পাদন এবং জাহাজ বোর্ড ঢালাই পরে সমতল থাকে। ফ্রেম বিকৃতি,অসামান্য ওয়েল্ডিং ক্রম বা খারাপভাবে সারিবদ্ধ hinges এমনকি যখন অপারেটিং লিভার সঠিকভাবে সরানো হয় স্থানীয় ফুটো তৈরি করতে পারেন.
• R100 / R150 / R200 কোণ অগ্রগতি পরিষ্কার খোলার, কাটা আউট এবং বাইরের ফ্রেম রূপরেখা মধ্যে একটি বাস্তব রূপান্তর প্রদান করে।শিপইয়ার্ডের অনুমোদিত কোণ ব্যাসার্ধ এবং শক্তিশালীকরণ জ্যামিতি বজায় রাখা উচিত.
• লোড লাইন অ্যাপ্লিকেশনের জন্য, দরজা সমন্বয়টি স্থায়ীভাবে এবং দৃঢ়ভাবে সীমানার সাথে সংযুক্ত করা উচিত, আশেপাশের কাঠামোর সাথে উপযুক্ত শক্তি থাকতে হবে,স্থায়ীভাবে সংযুক্ত গ্যাসকেট এবং clamping ব্যবস্থা ব্যবহার করুন, এবং অনুমোদিত কনফিগারেশনে উভয় পক্ষ থেকে পরিচালনাযোগ্য।
• উন্মুক্ত সুপারস্ট্রাকচারের শেষের দরজা সাধারণত বাইরের দিকে খোলা থাকে, যদি না প্রশাসন বা অনুমোদিত জাহাজের নকশা অন্য ব্যবস্থা অনুমোদন করে। খোলার দিক, hinged পাশ, হ্যান্ডলিং হস্তক্ষেপ,এজন্য পালানোর পথ এবং সমুদ্রের ধাক্কার দিক একসাথে পর্যালোচনা করা উচিত।.
• নল পরীক্ষা জল স্প্রে অধীনে সমাপ্ত সীল লাইন পরীক্ষা, যখন খাঁজ-যোগাযোগ পরীক্ষা চূড়ান্ত পরীক্ষার আগে অসমান gasket যোগাযোগ সনাক্ত করতে সাহায্য করে।এয়ার টেস্টিং শুধুমাত্র প্রকল্পের স্পেসিফিকেশন এবং অংশগ্রহণকারী কর্তৃপক্ষ দ্বারা গৃহীত হলে ব্যবহার করা যেতে পারে.
• পালানোর জন্য অনিয়ন্ত্রিত বাধা হিসাবে একটি পাইরেসি বিরোধী বা অতিরিক্ত সুরক্ষা ডিভাইস যুক্ত করা উচিত নয়। সঠিক ব্যবস্থাটি জাহাজের সুরক্ষা পরিকল্পনার সাথে পুনর্বিবেচনা করা উচিত,অপারেশনাল পদ্ধতি, পতাকা প্রয়োজনীয়তা এবং শ্রেণী অনুমোদন।
• এই স্ট্যান্ডার্ড আবহাওয়া নিরোধক দরজার জন্য কোন অগ্নি যোগ্যতা দাবি করা হয় না। A- শ্রেণীর বা B- শ্রেণীর সীমানা একটি পৃথক পরীক্ষিত এবং সার্টিফাইড অগ্নি দরজা নির্মাণের সাথে সামঞ্জস্যপূর্ণ ফ্রেম, বিচ্ছিন্নতা,হার্ডওয়্যার এবং অনুপ্রবেশের বিবরণ.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ GB/T 3477-2023 → সামুদ্রিক আবহাওয়া প্রতিরোধী একক পাতার ইস্পাত দরজা জন্য বর্তমান চীনা মান; নির্বাচিত কনফিগারেশন অনুমোদিত অঙ্কন অনুরূপ হতে হবে।
• আন্তর্জাতিক রেফারেন্সঃ আইএসও ৬০৪২ঃ২০১৫ → আবহাওয়া প্রতিরোধী একক পাতার ইস্পাত দরজার প্রধান মাত্রা, উপকরণ, গুণমান এবং উত্পাদন শর্তাবলী জুড়ে।
• দরজার ধরনঃ একক পাতার hinged, একক লিভার দ্রুত-অ্যাকশন → ম্যানুয়াল লিঙ্কিং gasketed পাতার চারপাশে একাধিক সুরক্ষা পয়েন্ট পরিচালনা করে।
• নামমাত্র আকারঃ 1000 × 600 থেকে 1600 × 700 মিমি পর্যন্ত আটটি তালিকাভুক্ত খোলার জন্য কাস্টমাইজড মাত্রা কাঠামোগত এবং অনুমোদনের পর্যালোচনা প্রয়োজন।
• ইনস্টলেশনের অবস্থানঃ ফ্রিবোর্ড ডেকের উপরে সুপারস্ট্রাকচার, ডেক হাউস, ফোরকাস্ট বা মেশিন-হাউজ অ্যাক্সেস → লোড লাইন সঠিক অবস্থান এবং থ্রিলের প্রয়োজনীয়তা নিশ্চিত করতে হবে।
• উপাদানঃ প্রধান পৃষ্ঠার ভিত্তি হিসাবে হালকা ইস্পাত → স্টেইনলেস স্টীল গ্রেড এবং জারা বিশদ সহ বিবেচনা করা যেতে পারে; অ্যালুমিনিয়ামের জন্য পৃথক অনুমোদিত ডিজাইনের ভিত্তি প্রয়োজন।
• পৃষ্ঠের চিকিত্সাঃ প্রকল্প-নির্দিষ্ট সামুদ্রিক লেপ সিস্টেম → বিস্ফোরণ-পরিচ্ছন্নতার গ্রেড, প্রাইমার, মধ্যবর্তী লেপ, সমাপ্তি রঙ এবং শুকনো ফিল্মের বেধ নিশ্চিত করা উচিত।
• পরীক্ষাঃ কার্যকরী, গ্যাসকেট-যোগাযোগ এবং আবহাওয়া দৃঢ়তা পরীক্ষা → পদ্ধতি, চাপ / নল অবস্থা, সময়কাল, গ্রহণযোগ্যতা এবং সাক্ষী সুযোগ অনুমোদিত স্পেসিফিকেশন অনুসরণ করুন।
• সুরক্ষা বিকল্পঃ পাইরেসি বিরোধী বা অভ্যন্তরীণ সুরক্ষা ব্যবস্থা যা পর্যালোচনার সাপেক্ষে উপলব্ধ → জরুরী অ্যাক্সেস, উভয় পক্ষ থেকে অপারেশন এবং জাহাজের পদ্ধতিগুলির সাথে সামঞ্জস্যপূর্ণ থাকতে হবে।
• সার্টিফিকেশনঃ প্রস্তুতকারকের ডকুমেন্টেশন, উপাদান শংসাপত্র, প্রকার অনুমোদন বা পৃথক শ্রেণির শংসাপত্র প্রযোজ্য → নির্দিষ্ট সুযোগের উদ্ধৃতি দেওয়ার আগে সম্মত হতে হবে।

কিভাবে কাজ করে

Operator moves the single lever → Mechanical linkage drives the perimeter clamps → Door leaf is pulled evenly toward the frame → Continuous gasket is compressed along the seating line → Weathertight closure is confirmed → Reverse lever movement releases the clamps for opening

অ্যাপ্লিকেশন

Exposed superstructure end bulkheads | Deckhouse external access | Forecastle access | Companionway and machinery-casing access where approved | Cargo vessels | Tankers | Tugboats | Workboats | Offshore support vessels in marine service | Newbuilding and replacement projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন নথিগুলি সঠিক পণ্য নকশা, প্রকল্পের স্পেসিফিকেশন, পতাকা প্রয়োজনীয়তা, শ্রেণি অনুমোদনের রুট এবং সম্মত সাক্ষী সুযোগ অনুযায়ী সাজানো যেতে পারে।টাইপ অনুমোদন বা ইসি এমইডি ডকুমেন্টেশন অনুমোদিত হতে পারে না যদি না একটি বৈধ শংসাপত্র সঠিক দরজা মডেলের জন্য।, আকার, উপাদান, বন্ধক যন্ত্রপাতি এবং প্রয়োগের উদ্দেশ্য।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:এই পণ্যটি কি জলরোধী দরজা?

A1:না, এটা আবহাওয়া প্রতিরোধী একটি বাইরের দরজা যার উদ্দেশ্য সঠিকভাবে বন্ধ হলে আবহাওয়া এবং সমুদ্রের এক্সপোজার থেকে পানি প্রবেশ রোধ করা।এটি একটি পৃথক অনুমোদিত জলরোধী নকশা সরবরাহ না করা পর্যন্ত এটি চাপ-প্রতিরোধী জলরোধী সাবডিভিজন দরজা হিসাবে ডিজাইন বা শংসাপত্রপ্রাপ্ত নয়.

প্রশ্ন ২:লোড লাইন পজিশন 1 বা পজিশন 2 এর জন্য একটি দরজা নির্বাচন করার জন্য কোন তথ্য প্রয়োজন?

A2:জাহাজের জিএ, ডেক এবং ফ্রেমের সঠিক অবস্থান, পরিষ্কার খোলার, থ্রিল বা কোমিং উচ্চতা, খোলার দিকনির্দেশ, চক্রাকার পাশ, আশেপাশের কাঠামো, শ্রেণি সমাজ এবং পতাকার প্রয়োজনীয়তা প্রদান করুন।শুধুমাত্র অবস্থান নির্ধারণ যথেষ্ট নয় কারণ প্রযোজ্য threshold, সীমানা শক্তি এবং অ্যাক্সেস নিয়ম প্রকৃত ব্যবস্থা উপর নির্ভর করে।

প্রশ্ন ৩ঃঅর্ডার দেওয়ার আগে সাধারণত কোন পরীক্ষা এবং সার্টিফিকেট নিশ্চিত করা হয়?

A3:মাত্রা এবং অপারেটিং চেক নিশ্চিত করুন, গ্যাসকেট-যোগাযোগ যাচাই, পায়ের পাতার মোজাবিশেষ বা অনুমোদিত বায়ু পরীক্ষা, লেপ পরিদর্শন, উপাদান ট্রেসেবিলিটি,প্রস্তুতকারকের শংসাপত্র এবং যেকোনো শ্রেণীর সাক্ষী বা পণ্য শংসাপত্রপরীক্ষার শর্তাবলী এবং শংসাপত্রের সুযোগটি মানক সরবরাহ হিসাবে অনুমান করার পরিবর্তে উত্পাদনের আগে সম্মত হওয়া উচিত।
