150-450 মিমি ওপেন টাইপ 3 রোলার শিপসাইড ফায়ারলিড JIS F2014 শিপ মোরিং জন্য দড়ি গাইড

150-450 মিমি ওপেন টাইপ 3 রোলার শিপসাইড ফায়ারলিড JIS F2014 শিপ মোরিং জন্য দড়ি গাইড

পণ্যের সংক্ষিপ্ত বিবরণ

উন্মুক্ত প্রকারের 3 রোলার জাহাজের পাশের ফায়ারলিডটি জাহাজের পাশের, প্রহর বা পোর্ট ডেকের অঞ্চল জুড়ে মোরিং দড়িগুলি গাইড করার জন্য ডিজাইন করা হয়েছে যেখানে নমনীয় দড়ি লিড-ইন এবং মাল্টি-ডাইরেকশন দড়ি নিয়ন্ত্রণের প্রয়োজন হয়।

এই পৃষ্ঠায় JIS F 2014 এর অধীনে খোলা টাইপ 3-রোলার বিন্যাসের উপর দৃষ্টি নিবদ্ধ করা হয়েছে। স্ট্যান্ডার্ডটিতে খোলা ডাবল-রোলার, খোলা তিন-রোলার, বন্ধ ডাবল-রোলার এবং বন্ধ তিন-রোলার ফর্ম অন্তর্ভুক্ত রয়েছে;এই প্রোডাক্টটি ওপেন টাইপ থ্রি-রোলার ভার্সন.

বন্ধ টাইপ ফেয়ারলিডের তুলনায়, খোলা কাঠামোর কোনও শীর্ষ কভার প্লেট নেই এবং বাইরের ডেক থেকে সহজ দড়ি লিড-ইন করার অনুমতি দেয়।এটি জাহাজের পাশের মোরিং অবস্থানের জন্য উপযুক্ত যেখানে অপারেশন চলাকালীন দড়ি দিক পরিবর্তন হতে পারে.

রোলারগুলি ইস্পাত প্লেট তৈরি রোলার বা ঢালাই ইস্পাত রোলার হিসাবে সরবরাহ করা যেতে পারে। যদিও পুরানো স্ট্যান্ডার্ড রেফারেন্সগুলি ঢালাই লোহার রোলার অন্তর্ভুক্ত করতে পারে,আমাদের সরবরাহের পরিসীমা সাধারণত উন্নত শক্তি এবং স্থায়িত্বের জন্য ঢালাই ইস্পাত ব্যবহার করে.

মসৃণ রোলার পৃষ্ঠ এবং সঠিক রোলার বিন্যাস ঘর্ষণ হ্রাস করে, দড়ি পৃষ্ঠকে রক্ষা করতে সহায়তা করে এবং মোরিং অপারেশন চলাকালীন দড়ি গাইডেন্স উন্নত করে।

দ্রুত বিবরণী

• রোলার ব্যাসার্ধঃ 150-450 মিমি -> সাধারণ জাহাজের পাশের মোরিং দড়ি গাইড মাপ জুড়ে

• প্রকারঃ ওপেন টাইপ 3 রোলার -> মাল্টি-ডাইরেকশন গাইডিং সহ নমনীয় দড়ি লিড ইন

• স্ট্যান্ডার্ডঃ JIS F 2014 -> জাপানি জাহাজের পাশের ফেয়ারলিড রেফারেন্স স্ট্যান্ডার্ড

• রোলার উপাদান বিকল্পঃ ইস্পাত প্লেট তৈরি রোলার / ঢালাই ইস্পাত রোলার -> প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত

• বর্তমান সরবরাহের অগ্রাধিকারঃ কাস্টিং স্টিল রোলার -> পুরানো কাস্ট আয়রন রোলার অনুশীলনের তুলনায় শক্তিশালী এবং আরো টেকসই

• কাঠামোঃ ওপেন ফ্রেম শীর্ষ কভার প্লেট ছাড়া -> সহজ দড়ি প্রবেশ এবং পরিদর্শন

• ফাংশনঃ দড়ি গাইডিং এবং ঘর্ষণ হ্রাস -> অপারেশন সময় mooring দড়ি রক্ষা করে

• পৃষ্ঠ চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি লেপ / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড -> সামুদ্রিক জারা সুরক্ষা

• কাস্টমাইজেশনঃ রোলারের উপাদান, লেপ, মাত্রা এবং সার্টিফিকেশন প্রকল্পের অঙ্কন দ্বারা নিশ্চিত করা যেতে পারে

• সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট

JIS F 2014 ফর্ম ব্যাখ্যা

• ওপেন টাইপ ডাবল রোলার -> দুটি রোলার, খোলা কাঠামো, সহজ দড়ি লিড ইন

• ওপেন টাইপ থ্রি রোলার -> থ্রি রোলার, ওপেন স্ট্রাকচার, রোপের দিকনির্দেশনা নিয়ন্ত্রণের উন্নতি

• বন্ধ টাইপ ডাবল রোলার -> শীর্ষ কভার সহ দুটি রোলার, নিয়ন্ত্রিত দড়ি পথ

• ক্লোজড টাইপ থ্রি রোলার -> শীর্ষ কভার সহ তিনটি রোলার, নিয়ন্ত্রিত দড়ি পথ এবং শৃঙ্খলের আরও শক্তিশালী আবরণ

এই পণ্য পৃষ্ঠাটি খোলা টাইপ তিন রোলার জাহাজের পাশের ফায়ারলিডের জন্য। খোলা টাইপ নমনীয়তার জন্য ডিজাইন করা হয়েছে, যখন বন্ধ টাইপ নিয়ন্ত্রিত দড়ি পথের জন্য ডিজাইন করা হয়েছে।

প্রধান প্রযুক্তিগত পরামিতি

উন্মুক্ত প্রকারের স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ফায়ারলিড

উন্মুক্ত টাইপ কাস্ট-ইয়ারন রোলার ফায়ারলিড

দ্রষ্টব্যঃ উপরের টেবিলে ওপেন টাইপ 3-রোলার জাহাজের পাশের ফায়ারলিডের জন্য সরবরাহিত প্রধান মাত্রাগুলি অনুসরণ করা হয়েছে। "-" প্রদত্ত ডেটাতে কোনও মান দেখায় না।

নির্বাচন নির্দেশিকা

ধাপ 1 - ফায়ারলিড ফর্ম নিশ্চিত করুন -> যখন নমনীয় দড়ি লিড-ইন এবং মাল্টি-ডাইরেকশন গাইডিং প্রয়োজন হয় তখন উন্মুক্ত ধরণের তিন-রোলার ফর্ম নির্বাচন করুন

ধাপ ২ - নামমাত্র ব্যাস নির্বাচন করুন -> রোপের আকার এবং ডেকের বিন্যাসের উপর ভিত্তি করে 150-450 মিমি নির্বাচন করুন

ধাপ ৩ - রোলারের উপাদান নিশ্চিত করুন -> প্রকল্পের স্পেসিফিকেশন অনুযায়ী স্টিল প্লেট তৈরি রোলার বা কাস্টিং স্টিল রোলার নির্বাচন করুন

ধাপ 4 - খোলা বা বন্ধ টাইপ প্রয়োজনীয়তা নিশ্চিত করুন -> নমনীয়তার জন্য খোলা টাইপ; নিয়ন্ত্রিত দড়ি পথের জন্য বন্ধ টাইপ

ধাপ 5 - ইনস্টলেশনের অবস্থান নিশ্চিত করুন -> জাহাজের পাশ, অগ্রভাগের ডেক, পোর্ট ডেক বা অন্যান্য মোরিং দড়ি লিড এলাকা

ধাপ 6 - লেপ এবং সার্টিফিকেশন নিশ্চিত করুন -> প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সামুদ্রিক লেপ, গ্যালভানাইজিং বা ক্লাস শংসাপত্র নির্বাচন করুন

কাঠামো

উন্মুক্ত কাঠামো। তিন রোলার। পাশের সমর্থন কাঠামো। রোলার শ্যাফ্ট। বেস কাঠামো। জাহাজের পাশের মাউন্টিং বিন্যাস।

ডিজাইন এবং গুণমানের সুবিধা

• ওপেন টাইপ কাঠামো -> সহজ দড়ি লিড ইন এবং চাক্ষুষ পরিদর্শন

• তিন-রোলার ব্যবস্থা -> ডাবল-রোলার ব্যবস্থা তুলনায় শৃঙ্খলার দিকনির্দেশনা নিয়ন্ত্রণ করা ভাল

• কাস্ট স্টিল রোল বিকল্প -> পুরানো কাস্ট লোহা অনুশীলন তুলনায় উচ্চতর শক্তি এবং উন্নত স্থায়িত্ব

• ইস্পাত প্লেট উত্পাদিত রোল বিকল্প -> নির্দিষ্ট প্রকল্পের প্রয়োজনীয়তার জন্য নমনীয় উত্পাদন পছন্দ

• মসৃণ রোলার পৃষ্ঠ -> ঘর্ষণ হ্রাস করে এবং মোরিং দড়ি রক্ষা করে

• বড় আকারের পরিসীমা -> 150-450 মিমি নামমাত্র রোল ব্যাসার্ধ জুড়ে

• কাস্টম লেপ -> সামুদ্রিক ক্ষয় পরিবেশের জন্য উপযুক্ত

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরনঃ উন্মুক্ত প্রকারের তিন রোলার জাহাজের পাশের ফায়ারলিড -> জাহাজের পাশের বা ডেকের প্রান্তে দড়ি গাইডিংয়ের জন্য ব্যবহৃত হয়
• স্ট্যান্ডার্ডঃ JIS F 2014 -> জাপানি জাহাজের পাশের ফেয়ারলিড রেফারেন্স স্ট্যান্ডার্ড
• নামমাত্র ব্যাসার্ধঃ 150-450 মিমি -> সাধারণ জাহাজের মোরিং দড়ি গাইড আকার জুড়ে
• রোলার বিন্যাসঃ তিন রোলার -> দড়ি দিক নিয়ন্ত্রণ এবং লোড বিতরণ উন্নত
• কাঠামোর ধরনঃ খোলা ধরন -> সহজ দড়ি প্রবেশ এবং পরিদর্শন
• রোলার উপাদানঃ ইস্পাত প্লেট উত্পাদিত / ঢালাই ইস্পাত -> প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত
• সরবরাহের অগ্রাধিকারঃ কাস্টিং স্টিল -> সামুদ্রিক মোরিং অ্যাপ্লিকেশনের জন্য শক্তিশালী এবং আরও টেকসই
• পৃষ্ঠ চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড -> সামুদ্রিক জারা সুরক্ষা
• অ্যাপ্লিকেশনঃ জাহাজের পাশের মোরিং দড়ি গাইডিং -> bow, stern এবং সাইড ডেক অবস্থানের জন্য উপযুক্ত
• সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট -> প্রকল্পের নথিপত্র এবং পরিদর্শন প্রয়োজনীয়তা সমর্থন করে

অনুসন্ধান গাইড

• প্রয়োজনীয় ফায়ারলিড ফর্মঃ উন্মুক্ত ধরণের তিন রোলার

• নামমাত্র রোলার ব্যাসার্ধঃ 150, 200, 250, 300, 350, 400 বা 450 মিমি

• রোলার উপাদান পছন্দঃ স্টিল প্লেট তৈরি রোলার বা ঢালাই স্টিল রোলার

• দড়ি টাইপ এবং দড়ি ব্যাসার্ধ

• ইনস্টলেশন অবস্থান এবং ডেক বিন্যাস

• পৃষ্ঠের চিকিত্সার প্রয়োজনীয়তা

• সার্টিফিকেশন এবং পরিদর্শন প্রয়োজনীয়তা

• ডায়াগ্রাম বা জিএ প্রয়োজনীয়তা যদি সঠিক রোলার নির্মাণ মাত্রা প্রয়োজন হয়

কিভাবে কাজ করে

Rope enters the open fairlead structure -> rope contacts the rollers -> rollers guide the rope direction and reduce friction -> open frame allows flexible rope lead-in and inspection -> mooring rope is guided safely along the ship side or deck edge.

অ্যাপ্লিকেশন

জাহাজের পাশের মোরিং। বোক ডেক রোপ গাইডিং। কস্ট ডেক রোপ গাইডিং। কার্গো জাহাজ। বারজ। ওয়ার্কবোট। সাধারণ জাহাজের মোরিং সরঞ্জাম।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র। সুবিধাগুলিতে খোলা দড়ি লিড-ইন, থ্রি-রোলার গাইডেন্স, কাস্টিং স্টিল রোলার বিকল্প,মসৃণ দড়ি যোগাযোগ পৃষ্ঠ এবং কাস্টমাইজযোগ্য লেপ/উপাদান.

অঙ্কন ও ছবি

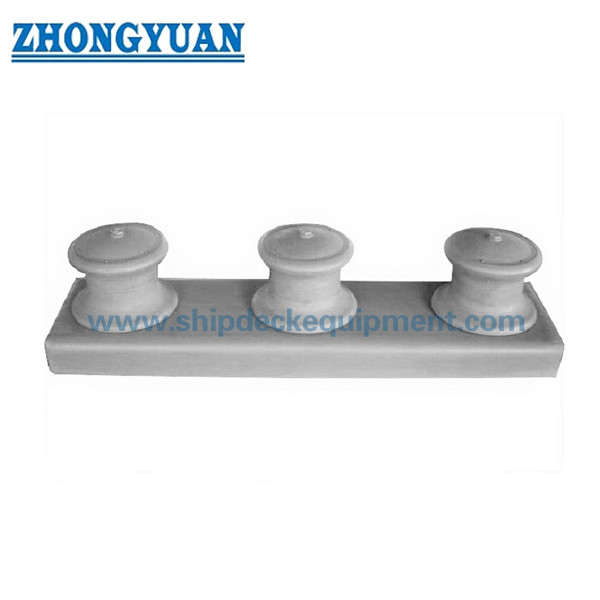

সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো

অর্ডার

• ওপেন টাইপ 3-রোলার ফেয়ারলিড নির্দিষ্ট করুন

• নামমাত্র ব্যাসার্ধ এবং রোলারের উপাদান নিশ্চিত করুন

• পৃষ্ঠ চিকিত্সা এবং লেপ সিস্টেম নিশ্চিত করুন

• সার্টিফিকেশন পরিধি নিশ্চিত করুন

• ভিত্তি বা বিস্তারিত রোলার নির্মাণ কাস্টমাইজ করা প্রয়োজন হলে ইনস্টলেশন অঙ্কন প্রদান

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: কেন এটিকে খোলা টাইপ ফেয়ারলিড বলা হয়?
উত্তরঃ রোলারগুলির উপরে এটির কোনও শীর্ষ কভার প্লেট নেই, যা বাইরের ডেক থেকে সহজ দড়ি লিড-ইন এবং আরও ভাল চাক্ষুষ পরিদর্শনকে অনুমতি দেয়।

প্রশ্ন ২ঃ খোলা এবং বন্ধ টাইপের মধ্যে পার্থক্য কী?
উত্তরঃ ওপেন টাইপটি নমনীয় দড়ি প্রবেশের জন্য ডিজাইন করা হয়েছে, যখন বন্ধ টাইপ একটি শীর্ষ কভার কাঠামোর সাথে আরও নিয়ন্ত্রিত দড়ি পথ সরবরাহ করে।

প্রশ্ন ৩: দুইটি রোলার পরিবর্তে তিনটি রোলার কেন ব্যবহার করা হয়?
উত্তরঃ তিনটি রোলার রোপের নেতৃত্বের কোণগুলি পরিবর্তিত হলে রোপের দিকনির্দেশের আরও ভাল নিয়ন্ত্রণ এবং আরও স্থিতিশীল গাইডিং সরবরাহ করে।

প্রশ্ন ৪ঃ স্টিল প্লেট ফ্যাব্রিকেটেড রোলার এবং কাস্টিং স্টিল রোলারের মধ্যে পার্থক্য কী?
উত্তরঃ ইস্পাত প্লেট তৈরি রোলার একটি উত্পাদন বিকল্প; castালাই ইস্পাত রোলার উচ্চতর অবিচ্ছেদ্য শক্তি সরবরাহ করে এবং সাধারণত বর্তমান সরবরাহের জন্য পছন্দ করা হয়।

প্রশ্ন 5: পণ্যটি কাস্টমাইজ করা যায়?
উত্তরঃ হ্যাঁ, রোলার উপাদান, লেপ, মাত্রা, সার্টিফিকেশন এবং ইনস্টলেশনের বিবরণ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
