১৫০-৪৫০ মিমি ওপেন-টাইপ থ্রি-রোলার শিপসাইড ফেয়ারলিড।

১৫০–৪৫০ মিমি ওপেন-টাইপ ৩-রোলার শিপসাইড ফেয়ারলিড | JIS F 2014-1987 টাইপ CF/CS জাহাজ নোঙর করার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

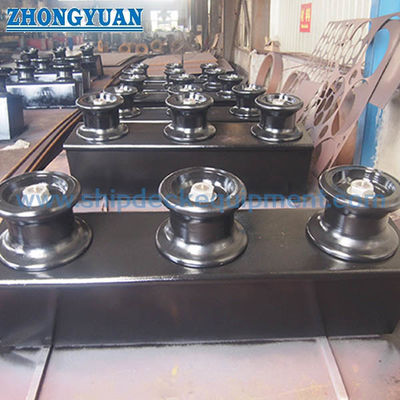

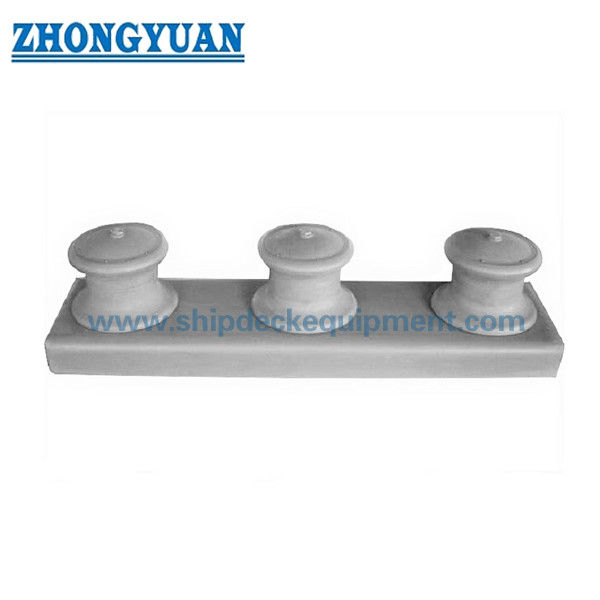

JIS F 2014-1987 টাইপ CF/CS শিপসাইড ফেয়ারলিড হল একটি ওপেন-টাইপ তিন-রোলার নোঙর ফেয়ারলিড যা জাহাজের পাশে, বো, স্টার্ন এবং ডেক-এজের লিড পজিশনে নোঙর লাইন গাইড করার জন্য ব্যবহৃত হয়। ওপেন বিন্যাসটি একটি বন্ধ রিটেইনিং ফ্রেম ছাড়াই উপর থেকে লাইন চালু করার অনুমতি দেয়, যখন তিনটি রোলার কন্টাক্ট পজিশন একটি সংজ্ঞায়িত লিড পাথ সরবরাহ করে যেখানে জাহাজের বিন্যাসের জন্য JIS তিন-রোলার কনফিগারেশন প্রয়োজন।

মূল JIS শ্রেণীবিভাগের অধীনে, টাইপ CF তিনটি কাস্ট-আয়রন রোলার ব্যবহার করে এবং টাইপ CS তিনটি স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ব্যবহার করে। স্ট্যান্ডার্ড পরিসীমা হল টাইপ CF এর জন্য ১৫০–৪০০ মিমি এবং টাইপ CS এর জন্য ১৫০–৪৫০ মিমি। কাস্ট স্টিল রোলারগুলি প্রয়োজনে বর্তমান প্রকল্প-নির্দিষ্ট সরবরাহ বিকল্প হিসাবে আলোচনা করা যেতে পারে, তবে সেগুলিকে মূল JIS CF রোলার উপাদান হিসাবে বর্ণনা করা উচিত নয়। চূড়ান্ত রোলার উপাদান, মাউন্টিং মাত্রা, কোটিং, পরিদর্শন পরিধি এবং ক্লাস প্রয়োজনীয়তা জাহাজের অঙ্কন এবং ক্রয় স্পেসিফিকেশনের বিপরীতে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ওপেন-টাইপ তিন-রোলার শিপসাইড ফেয়ারলিড → জাহাজের পাশে বা ডেক প্রান্তে তিন-রোলার লিড বিন্যাসের মাধ্যমে নোঙর লাইন গাইড করে।
• মান: JIS F 2014-1987 → নোঙর অ্যাপ্লিকেশনের জন্য সক্রিয় JIS ফেয়ারলিড মান; টাইপ CF/CS হল ওপেন তিন-রোলার পরিবার।
• নামমাত্র ব্যাস পরিসীমা: CF ১৫০–৪০০ মিমি / CS ১৫০–৪৫০ মিমি → শুধুমাত্র টাইপ CS এ ৪৫০ মিমি স্ট্যান্ডার্ড আকার অন্তর্ভুক্ত।
• মূল রোলার উপাদান: CF = কাস্ট আয়রন FC20 / CS = স্টিল প্লেট SS41 → উপাদানের পদবিগুলি ১৯৮৭ সালের মান অনুসরণ করে এবং আধুনিক সমতুল্য দ্বারা নীরবে প্রতিস্থাপিত হওয়া উচিত নয়।
• প্রধান মাত্রা: D, L, l এবং l1 → L, l এবং l1 মাউন্টিং পজিশন অনুযায়ী সামঞ্জস্য করা যেতে পারে যেমন মান দ্বারা অনুমোদিত।
• অপারেশন প্রয়োজনীয়তা: ঘোরানো অংশগুলি মসৃণভাবে কাজ করার জন্য প্রয়োজন → রোলার ঘূর্ণন এবং পৃষ্ঠের অবস্থা পরিদর্শনের সময় পরীক্ষা করা উচিত।
• বর্তমান কাস্ট স্টিল বিকল্প: প্রকল্পের প্রয়োজনীয়তা সাপেক্ষে উপলব্ধ → একটি প্রকল্প-নির্দিষ্ট বিকল্প হিসাবে বিবেচনা করুন, মূল CF উপাদান সংজ্ঞার মতো নয়।
• ইনস্টলেশন ফোকাস: পেডেস্টাল / বেস জ্যামিতি, জাহাজের পাশের লাইন, দড়ি লিড কোণ এবং চারপাশের ডেক কাঠামো → ফ্যাব্রিকেশনের আগে জাহাজের বিন্যাস নিশ্চিত করুন।

প্রধান প্রযুক্তিগত প্যারামিটার

JIS F 2014-1987 ওপেন-টাইপ তিন-রোলার CF/CS ফেয়ারলিডের প্রধান মাত্রা। মাত্রা মিমি-তে। টাইপ উপলব্ধতা কলামটি মূল স্ট্যান্ডার্ড পরিসীমা প্রতিফলিত করে।

দ্রষ্টব্য: JIS F 2014-1987 ইনস্টলেশন পজিশনের জন্য উপযুক্ত হিসাবে L, l, l1 এবং l2 মাত্রা বৃদ্ধি বা হ্রাস করার অনুমতি দেয়। চূড়ান্ত মাউন্টিং মাত্রা তাই উৎপাদনের আগে জাহাজের বিন্যাস অঙ্কনের বিপরীতে নিশ্চিত করা উচিত।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: JIS F 2014-1987 ওপেন-টাইপ তিন-রোলার কনফিগারেশন নিশ্চিত করুন এবং প্রয়োজনীয় স্ট্যান্ডার্ড রোলার নির্মাণের জন্য টাইপ CF বা টাইপ CS নির্বাচন করুন।

ধাপ ২: CF এর জন্য ১৫০–৪০০ মিমি বা CS এর জন্য ১৫০–৪৫০ মিমি থেকে নামমাত্র ব্যাস নির্বাচন করুন, তারপর দড়ির প্রকার, দড়ির ব্যাস, দড়ির লিড দিক এবং জাহাজের নোঙর বিন্যাস নিশ্চিত করুন।

ধাপ ৩: রোলার উপাদান নিশ্চিত করুন। মূল-স্ট্যান্ডার্ড সরবরাহের জন্য, CF কাস্ট আয়রন ব্যবহার করে এবং CS স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ব্যবহার করে। যদি কাস্ট স্টিল রোলার অনুরোধ করা হয়, তবে উপাদানের গ্রেড এবং অনুমোদনের ভিত্তি আলাদাভাবে উল্লেখ করুন।

ধাপ ৪: ইনস্টলেশন জ্যামিতি নিশ্চিত করুন: জাহাজের পাশের লাইন, পেডেস্টাল / বেস বিন্যাস, উপলব্ধ স্থান, সামঞ্জস্যযোগ্য L / l / l1 মাত্রা, ডেক কাঠামো এবং জাহাজের নকশা দ্বারা প্রয়োজনীয় কোনও স্থানীয় শক্তিশালীকরণ।

ধাপ ৫: কোটেশনের আগে পৃষ্ঠের চিকিত্সা, লুব্রিকেশন / রক্ষণাবেক্ষণ অ্যাক্সেস, উপাদান সার্টিফিকেট, ক্লাস পরিদর্শন বা সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন পজিশন, GA বা ফাউন্ডেশন অঙ্কন, রেফারেন্স ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

গঠন

ওপেন তিন-রোলার বিন্যাস | রোলার বডি | শ্যাফট | বুশ | পেডেস্টাল / বেস | কভার / ফাস্টেনিং উপাদান | লুব্রিকেশন পয়েন্ট | জাহাজের পাশে বা ডেক-এজ মাউন্টিং ইন্টারফেস

রোলার, ইনস্টলেশন ও গুণমানের সুবিধা

• ওপেন বিন্যাসটি উপর থেকে নোঙর লাইন চালু করার অনুমতি দেয়, যা যেখানে ডেক লেআউটের জন্য একটি বন্ধ রিটেইনিং কাঠামোর পরিবর্তে নমনীয় লাইন এন্ট্রি প্রয়োজন সেখানে দরকারী।
• তিনটি রোলার পজিশন ফেয়ারলিড বিন্যাসের মাধ্যমে নোঙর লাইনের লিড পরিবর্তনের জন্য একাধিক দড়ি-যোগাযোগ পৃষ্ঠ সরবরাহ করে; প্রকৃত দড়ির দিক জাহাজের নোঙর পরিকল্পনা অনুসরণ করা উচিত।
• টাইপ CF এবং টাইপ CS বিভিন্ন মূল-স্ট্যান্ডার্ড রোলার নির্মাণ ব্যবহার করে, যা প্রকল্পকে নির্দিষ্ট JIS উপাদান ফর্ম বজায় রাখতে দেয় সমস্ত ওপেন তিন-রোলার ফেয়ারলিডকে অভিন্ন হিসাবে বিবেচনা করার পরিবর্তে।
• JIS F 2014 মাউন্টিং পজিশনের জন্য মূল অনুদৈর্ঘ্য মাত্রা সামঞ্জস্য করার অনুমতি দেয়, যা ফেয়ারলিড বিন্যাসকে মৌলিক স্ট্যান্ডার্ড রোলার টাইপ পরিবর্তন না করে স্থানীয় জাহাজের পাশের জ্যামিতি অনুসরণ করতে সহায়তা করে।
• রোলার পৃষ্ঠ, বুশ, শ্যাফট এবং লুব্রিকেশন পয়েন্টগুলি বজায় রাখা উচিত যাতে ঘোরানো অংশগুলি অপারেশনে মসৃণ থাকে এবং ধারালো দড়ি-যোগাযোগের অবস্থা তৈরি না করে।
• স্ট্যান্ডার্ড পরিদর্শন ভিত্তির মধ্যে ভিজ্যুয়াল পরিদর্শন এবং অপারেশন পরিদর্শন অন্তর্ভুক্ত; অতিরিক্ত উপাদান ট্রেসেবিলিটি, মাত্রিক পরিদর্শন বা ক্লাস সাক্ষ্য প্রকল্প দ্বারা নির্দিষ্ট করা হলে ব্যবস্থা করা যেতে পারে।
• যেখানে একটি কাস্ট স্টিল রোলার একটি আধুনিক সরবরাহ বিকল্প হিসাবে অনুরোধ করা হয়, উপাদানের গ্রেড, বিস্তারিত রোলার নির্মাণ এবং অনুমোদনের পরিধি আলাদাভাবে নিশ্চিত করা উচিত মূল টাইপ CF উপাদান হিসাবে প্রতিনিধিত্ব করার পরিবর্তে।

কাস্টম অ্যাট্রিবিউটস

• মান: JIS F 2014-1987 → নোঙর ব্যবহারের জন্য সক্রিয় JIS ফেয়ারলিড মান।
• টাইপ CF: ওপেন টাইপ, তিনটি কাস্ট-আয়রন রোলার → মূল স্ট্যান্ডার্ড রোলার উপাদান হল FC20 কাস্ট আয়রন।
• টাইপ CS: ওপেন টাইপ, তিনটি স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার → মূল স্ট্যান্ডার্ড রোলার উপাদান হল SS41 স্টিল প্লেট।
• নামমাত্র ব্যাস: CF ১৫০–৪০০ মিমি / CS ১৫০–৪৫০ মিমি → ৪৫০ মিমি শুধুমাত্র CS এর জন্য স্ট্যান্ডার্ড।
• ইনস্টলেশন: শিপসাইড / ডেক-এজ পেডেস্টাল বিন্যাস → উৎপাদনের আগে স্থানীয় হাল এবং ডেক জ্যামিতি নিশ্চিত করুন।
• সামঞ্জস্যযোগ্য প্রধান মাত্রা: L / l / l1 → স্ট্যান্ডার্ড ইনস্টলেশন পজিশন অনুযায়ী সামঞ্জস্যের অনুমতি দেয়।
• কাস্ট স্টিল রোলার বিকল্প: প্রকল্প-নির্দিষ্ট বিকল্প → উপাদানের গ্রেড এবং অনুমোদনের ভিত্তি নিশ্চিত করতে হবে; মূল CF পদবি নয়।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী → প্রস্তুতকারকের ডকুমেন্টেশন, উপাদান সার্টিফিকেট এবং ক্লাস পরিদর্শন কোটেশনের আগে সম্মত হওয়া উচিত।

কিভাবে এটি কাজ করে

নোঙর লাইন ওপেন ফেয়ারলিডে প্রবেশ করে → লিড দিক পরিবর্তনের সাথে সাথে লাইন প্রয়োজনীয় রোলারগুলির সাথে যোগাযোগ করে → রোলারগুলি লাইন গাইড করতে এবং স্লাইডিং যোগাযোগ কমাতে ঘোরে → প্রতিক্রিয়া শ্যাফট এবং পেডেস্টাল / বেসের মাধ্যমে জাহাজের কাঠামোতে স্থানান্তরিত হয় → রোলার অবস্থা এবং লুব্রিকেশন রক্ষণাবেক্ষণের সময় পরীক্ষা করা হয়

অ্যাপ্লিকেশন

জাহাজের পাশের নোঙর স্টেশন | বো এবং স্টার্ন দড়ি লিড পজিশন | কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | বার্জ | ওয়ার্কবোট | নতুন নির্মাণ প্রকল্প | JIS F 2014 CF/CS ফেয়ারলিডের প্রতিস্থাপন

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অর্ডার স্কোপ এবং ক্লাসিফিকেশন-সোসাইটি অনুমোদন পদ্ধতি অনুসারে পরিদর্শন এবং সার্টিফিকেশন ব্যবস্থা করা যেতে পারে। কোটেশনের আগে সার্টিফিকেটের উপলব্ধতা নিশ্চিত করা উচিত এবং এটি স্ট্যান্ডার্ড সরবরাহ হিসাবে বোঝানো হয় না।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: JIS F 2014 টাইপ CF এবং টাইপ CS এর মধ্যে পার্থক্য কী?

উত্তর ১: উভয়ই ওপেন-টাইপ তিন-রোলার ফেয়ারলিড। টাইপ CF মূল স্ট্যান্ডার্ডের অধীনে তিনটি কাস্ট-আয়রন রোলার ব্যবহার করে, যখন টাইপ CS তিনটি স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ব্যবহার করে। CF ১৫০ থেকে ৪০০ মিমি পর্যন্ত স্ট্যান্ডার্ড; CS ৪৫০ মিমি পর্যন্ত প্রসারিত।

প্রশ্ন ২: মূল CF কাস্ট-আয়রন রোলারের পরিবর্তে কাস্ট স্টিল রোলার সরবরাহ করা যেতে পারে কি?

উত্তর ২: হ্যাঁ, কাস্ট স্টিল রোলারগুলি প্রয়োজনে প্রকল্প-নির্দিষ্ট সরবরাহ বিকল্প হিসাবে আলোচনা করা যেতে পারে। উপাদানের গ্রেড, বিস্তারিত নির্মাণ এবং অনুমোদনের ভিত্তি আলাদাভাবে সম্মত হওয়া উচিত, কারণ কাস্ট স্টিল JIS F 2014-1987 দ্বারা সংজ্ঞায়িত মূল টাইপ CF রোলার উপাদান নয়।

প্রশ্ন ৩: প্রতিটি ইনস্টলেশনের জন্য JIS প্রধান মাত্রা কি স্থির থাকতে হবে?

উত্তর ৩: সবগুলো নয়। JIS F 2014-1987 মাউন্টিং পজিশন অনুযায়ী L, l, l1 এবং l2 সামঞ্জস্য করার অনুমতি দেয়। তাই চূড়ান্ত বিন্যাস উৎপাদনের আগে জাহাজের GA, জাহাজের পাশের জ্যামিতি, পেডেস্টাল ইন্টারফেস এবং দড়ি লিডের বিপরীতে পরীক্ষা করা উচিত।
