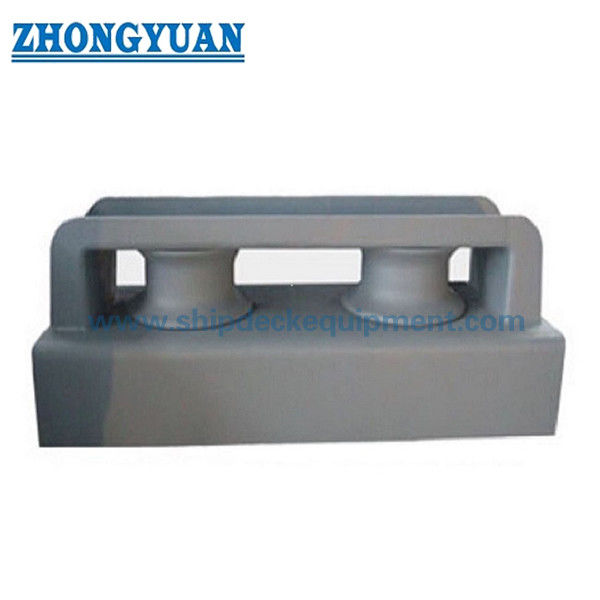

১৫০–৪৫০ মিমি বন্ধ প্রকার দুই-রোলার জাহাজপার্শ্ব ফেয়ারলিড জাহাজ নোঙর সরঞ্জামের জন্য

১৫০-৪৫০ মিমি বন্ধ প্রকার দুই-রোলার জাহাজপার্শ্ব ফেয়ারলিড জাহাজ নোঙর সরঞ্জামের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

জেআইএস এফ ২০১4 ফর্ম বিএফ বিএস বন্ধ প্রকার জাহাজপার্শ্ব ফেয়ারলিড দুটি রোলার সহ জাহাজের পাশে এবং ডেক নোঙর এলাকায় নোঙর দড়ির দিক পরিবর্তন এবং গাইড করার জন্য ডিজাইন করা হয়েছে। বন্ধ ফ্রেম দড়ির পথ নিয়ন্ত্রণ করতে এবং নোঙর অপারেশনের সময় দড়ি ছিটকে যাওয়ার ঝুঁকি কমাতে সাহায্য করে, যখন দুটি রোলার মসৃণ দড়ি গাইডেন্স সরবরাহ করে এবং তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ির ক্ষয় কমাতে সাহায্য করে।

এই পৃষ্ঠাটি বন্ধ প্রকার দুই-রোলার কনফিগারেশনের উপর দৃষ্টি নিবদ্ধ করে। এটি খোলা প্রকার ফেয়ারলিড এবং তিন-রোলার বন্ধ প্রকার ফেয়ারলিড থেকে ভিন্ন কারণ এর কাঠামো আরও কমপ্যাক্ট এবং দড়ির পথ আরও নিয়ন্ত্রিত। পণ্যটি জেআইএস এফ ২০১4-১৯৮৭ অনুযায়ী সরবরাহ করা যেতে পারে, যেখানে রোলার ব্যাস ১৫০ মিমি থেকে ৪৫০ মিমি পর্যন্ত এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্টমাইজড উপাদান বা পৃষ্ঠের চিকিত্সার বিকল্প রয়েছে।

দ্রুত স্পেসিফিকেশন

• প্রযুক্তিগত মান: জেআইএস এফ ২০১4-১৯৮৭ → এই জাপান স্ট্যান্ডার্ড জাহাজপার্শ্ব ফেয়ারলিডের উৎপাদন এবং মাত্রিক রেফারেন্স হিসাবে ব্যবহৃত হয়।
• প্রকার: বিএফ এবং বিএস বন্ধ প্রকার → নিয়ন্ত্রিত নোঙর দড়ি গাইডেন্সের জন্য বন্ধ ফ্রেম ডিজাইন।
• রোলার ব্যাস: ১৫০-৪৫০ মিমি → দড়ির আকার, দড়ির পথ এবং জাহাজ নোঙর ব্যবস্থার উপর নির্ভর করে নির্বাচিত।
• রোলার সংখ্যা: ২ রোলার → কমপ্যাক্ট বন্ধ প্রকার দড়ি দিক পরিবর্তন এবং গাইডেন্সের জন্য উপযুক্ত।
• রোলার ওজন পরিসীমা: ২১.২-২৩০ কেজি → এই পণ্য সিরিজের জন্য প্রদত্ত রেফারেন্স ওজন পরিসীমা।
• প্রযোজ্য দড়ি: তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ি → জাহাজের নোঙর অনুশীলন এবং দড়ির স্পেসিফিকেশন অনুসারে নির্বাচিত।
• উপকরণ: হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং স্টিল বা নডুলার কাস্ট আয়রন → শক্তি, ক্ষয় এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• পৃষ্ঠের চিকিত্সা: স্যান্ডব্লাস্টিং থেকে সা২.৫ + এক স্তর ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশড বা কাস্টমাইজড চিকিত্সা → সামুদ্রিক ক্ষয় সুরক্ষা প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• কাস্টমাইজেশন: উপলব্ধ → উপাদান, আবরণ এবং প্রকল্প-নির্দিষ্ট বিবরণ অঙ্কন এবং ক্লাস প্রয়োজনীয়তা অনুসারে নিশ্চিত করা যেতে পারে।

প্রধান প্রযুক্তিগত প্যারামিটার

নিম্নলিখিত সারণীটি জেআইএস এফ ২০১4 ফর্ম বিএফ বিএস বন্ধ প্রকার দুই-রোলার জাহাজপার্শ্ব ফেয়ারলিডের জন্য প্রদত্ত মাত্রিক ডেটা ব্যবহার করে। কোনো অপ্রদত্ত লোড বা আকারের ডেটা যোগ করা হয়নি।

নামমাত্র ব্যাস (মিমি)	ডি (মিমি)	এল (মিমি)	আই (মিমি)	আই২ (মিমি)
১৫০	১৫০	১০২০	৪২০	৩০০
২০০	২০০	১১৯০	৫৩০	৩৩০
২৫০	২৫০	১৪৩০	৬৪০	৩৯৫
৩০০	৩০০	১৬১০	৭৫০	৪৩0
৩৫০	৩৫০	১৮৯০	৮৬০	৫১৫
৪০০	৪০০	২১০০	৯৭০	৫৬৫
৪৫০	৪৫০	২৩৬০	১০৮০	৬৪০

১. বন্ধ প্রকার কাস্ট-আয়রন রোলার ফেয়ারলিড - প্রধান ওয়েবসাইট মাত্রা

বন্ধ প্রকার স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ফেয়ারলিড - প্রধান ওয়েবসাইট মাত্রা

নির্বাচন নির্দেশিকা

ধাপ ১: ফেয়ারলিডের প্রকার নিশ্চিত করুন = বিএফ এবং বিএস বন্ধ প্রকার → নোঙর দড়ির জন্য নিয়ন্ত্রিত বন্ধ দড়ির পথ প্রয়োজন হলে এই পণ্যটি বেছে নিন, খোলা রোলার গাইডের পরিবর্তে।

ধাপ ২: রোলার ব্যাস নিশ্চিত করুন = ১৫০-৪৫০ মিমি → দড়ির আকার, দড়ির বাঁকানো পথ এবং জাহাজের পাশের নোঙর ব্যবস্থার সাথে নামমাত্র ব্যাস মেলান।

ধাপ ৩: রোলার সংখ্যা নিশ্চিত করুন = ২ রোলার → কমপ্যাক্ট দিক পরিবর্তন এবং দড়ি গাইডেন্সের জন্য উপযুক্ত যেখানে তিন-রোলার লেআউট প্রয়োজন হয় না।

ধাপ ৪: দড়ির প্রকার নিশ্চিত করুন = তারের দড়ি, ম্যানিলা দড়ি বা নাইলন দড়ি → বিভিন্ন দড়ির উপাদানের জন্য ভিন্ন পৃষ্ঠের ফিনিস এবং রোলার যোগাযোগের গুণমান প্রয়োজন হতে পারে।

ধাপ ৫: উপাদান নিশ্চিত করুন = হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং স্টিল বা নডুলার কাস্ট আয়রন → প্রকল্পের স্পেসিফিকেশন, ক্ষয়কারী পরিবেশ এবং ক্লাস প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।

ধাপ ৬: আবরণ নিশ্চিত করুন = সা২.৫ + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশড বা কাস্টমাইজড → শিপইয়ার্ড পেইন্টিং সিস্টেম এবং সামুদ্রিক এক্সপোজার অবস্থার উপর নির্ভর করে পৃষ্ঠের চিকিত্সা নির্বাচন করুন।

ধাপ ৭: সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন = প্রকল্প ক্লাস সার্টিফিকেট বা প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট → উদ্ধৃতি এবং উৎপাদনের আগে প্রয়োজনীয় শ্রেণীবিভাগ সোসাইটি সম্পর্কে অবহিত করুন।

কাঠামো

বন্ধ ফ্রেম | দুটি গাইড রোলার | রোলার শ্যাফ্ট | সাইড সাপোর্ট স্ট্রাকচার | বেস / মাউন্টিং স্ট্রাকচার | দড়ি যোগাযোগের পৃষ্ঠ | প্রতিরক্ষামূলক পৃষ্ঠ চিকিত্সা

ডিজাইন এবং গুণগত সুবিধা

• বন্ধ প্রকার কাঠামো অপারেশনের সময় নোঙর দড়িকে গাইড পাথের মধ্যে রাখতে সাহায্য করে।
• দুই-রোলার কনফিগারেশন একটি কমপ্যাক্ট বিন্যাসে মসৃণ দড়ি দিক পরিবর্তন সরবরাহ করে।
• মসৃণ রোলার এবং ফ্রেম যোগাযোগের পৃষ্ঠগুলি নোঙর অপারেশনের সময় দড়ির ক্ষয় কমাতে সাহায্য করে।
• উপাদানের বিকল্পগুলি হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং স্টিল এবং নডুলার কাস্ট আয়রন সহ বিভিন্ন প্রকল্পের প্রয়োজনীয়তা সমর্থন করে।
• পৃষ্ঠের চিকিত্সার বিকল্পগুলি শিপইয়ার্ড কোটিং প্রয়োজনীয়তা এবং সামুদ্রিক ক্ষয় সুরক্ষা চাহিদার সাথে মেলানো যেতে পারে।
• উৎপাদন জেআইএস এফ ২০১4-১৯৮৭ এবং প্রকল্প অঙ্কন প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• প্রযুক্তিগত মান: জেআইএস এফ ২০১4-১৯৮৭ → উৎপাদন এবং মাত্রিক রেফারেন্স মান নিশ্চিত করে।
• পণ্যের প্রকার: বিএফ এবং বিএস বন্ধ প্রকার → নিয়ন্ত্রিত দড়ি গাইডেন্সের জন্য বন্ধ ফ্রেম কনফিগারেশন সনাক্ত করে।
• রোলার ব্যাস: ১৫০-৪৫০ মিমি → দড়ির পথ এবং নোঙর ব্যবস্থার সাথে মেলানোর জন্য মূল নির্বাচন প্যারামিটার।
• রোলার সংখ্যা: ২ রোলার → দড়ি গাইড লেআউট সংজ্ঞায়িত করে এবং এই মডেলটিকে তিন-রোলার প্রকার থেকে আলাদা করে।
• উপাদান: হালকা ইস্পাত / সি-এমএন ইস্পাত / স্টেইনলেস স্টিল / কাস্টিং স্টিল / নডুলার কাস্ট আয়রন → প্রকল্পের স্পেসিফিকেশন এবং ক্ষয় প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• পৃষ্ঠের চিকিত্সা: সা২.৫ + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / পালিশড / কাস্টমাইজড → সামুদ্রিক পরিবেশ এবং কোটিং সিস্টেম অনুসারে নির্বাচিত।
• প্রযোজ্য দড়ি: তারের দড়ি / ম্যানিলা দড়ি / নাইলন দড়ি → উদ্ধৃতির আগে দড়ির সামঞ্জস্যতা নিশ্চিত করে।
• সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট → অর্ডারের আগে প্রয়োজনীয় সার্টিফিকেট নিশ্চিত করুন।

অনুসন্ধান নির্দেশিকা

• প্রয়োজনীয় নামমাত্র ব্যাস বা রোলার ব্যাস, যেমন ১৫০ মিমি, ২০০ মিমি, ২৫০ মিমি, ৩০০ মিমি, ৩৫০ মিমি, ৪০০ মিমি বা ৪৫০ মিমি।
• প্রয়োজনীয় প্রকার নিশ্চিতকরণ: জেআইএস এফ ২০১4 ফর্ম বিএফ বিএস বন্ধ প্রকার, ২ রোলার।
• দড়ির প্রকার এবং দড়ির আকার, যেমন তারের দড়ি, ম্যানিলা দড়ি বা নাইলন দড়ি।
• উপাদানের প্রয়োজনীয়তা, যেমন হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং স্টিল বা নডুলার কাস্ট আয়রন।
• পৃষ্ঠের চিকিত্সার প্রয়োজনীয়তা, যেমন সা২.৫ + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড বা পালিশড ফিনিস।
• প্রয়োজনীয় শ্রেণীবিভাগ সার্টিফিকেট বা প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট।
• ইনস্টলেশন অঙ্কন, ডেক বিন্যাস বা বিদ্যমান ফেয়ারলিড প্রতিস্থাপনের মাত্রা যদি উপলব্ধ থাকে।
• অর্ডারের পরিমাণ, ডেলিভারি পোর্ট এবং প্রয়োজনীয় ডেলিভারি সময়।

এটি কিভাবে কাজ করে

নোঙর দড়ি বন্ধ ফেয়ারলিডের খোলার মধ্যে প্রবেশ করে → দড়ি গাইড রোলারগুলির সংস্পর্শে আসে → রোলারগুলি ঘোরে এবং দড়ির দিক নির্দেশ করে → বন্ধ ফ্রেম দড়ির পথ নিয়ন্ত্রণ করে → দড়ি নিরাপদে বোল্লার্ড, উইঞ্চ, ক্যাপস্টান বা তীরের নোঙর পয়েন্টের দিকে পরিচালিত হয়।

অ্যাপ্লিকেশন

জাহাজপার্শ্ব নোঙর এলাকা | ডেক নোঙর বিন্যাস | নোঙর দড়ি দিক পরিবর্তন | তারের দড়ি গাইডেন্স | ম্যানিলা দড়ি গাইডেন্স | নাইলন দড়ি গাইডেন্স | জাপান স্ট্যান্ডার্ড বন্ধ প্রকার ফেয়ারলিড প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট

পণ্যটি চুক্তি এবং শ্রেণীবিভাগ প্রয়োজনীয়তা অনুসারে প্রকল্প ডকুমেন্টেশন, পরিদর্শন রেকর্ড এবং সার্টিফিকেট বিকল্পগুলির সাথে সরবরাহ করা যেতে পারে। উদ্ধৃতি এবং উৎপাদনের আগে সঠিক সার্টিফিকেট পরিসীমা নিশ্চিত করা উচিত।

অঙ্কন এবং ছবি

সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি

অর্ডার

• পণ্যের নাম নিশ্চিত করুন: জেআইএস এফ ২০১4 ফর্ম বিএফ বিএস বন্ধ প্রকার দুই-রোলার জাহাজপার্শ্ব ফেয়ারলিড।
• প্রযুক্তিগত প্যারামিটার সারণী থেকে নামমাত্র ব্যাস এবং প্রধান মাত্রা নিশ্চিত করুন।
• উদ্ধৃতির আগে উপাদান, পৃষ্ঠের চিকিত্সা এবং সার্টিফিকেট প্রয়োজনীয়তা নিশ্চিত করুন।
• যদি উপলব্ধ থাকে তবে দড়ির প্রকার, দড়ির আকার এবং জাহাজের নোঙর ব্যবস্থা সরবরাহ করুন।
• পরিমাণ, ডেলিভারি টার্ম, গন্তব্য পোর্ট এবং প্রয়োজনীয় ডেলিভারি সময়সূচী নিশ্চিত করুন।
• প্রতিস্থাপন প্রকল্পের জন্য, অমিল হওয়ার ঝুঁকি কমাতে বিদ্যমান ফেয়ারলিডের ছবি এবং ইনস্টলেশন মাত্রা সরবরাহ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: বন্ধ প্রকার এবং খোলা প্রকার জাহাজপার্শ্ব ফেয়ারলিডের মধ্যে প্রধান পার্থক্য কী?

উত্তর ১: বন্ধ প্রকার ফেয়ারলিডের একটি ফ্রেম রয়েছে যা দড়ির পথ নিয়ন্ত্রণ করতে এবং দড়ি ছিটকে যাওয়ার সম্ভাবনা কমাতে সাহায্য করে। খোলা প্রকার ফেয়ারলিড বিভিন্ন দিক থেকে নমনীয় দড়ি প্রবেশের জন্য আরও সুবিধাজনক। এই পৃষ্ঠাটি বন্ধ প্রকার দুই-রোলার কনফিগারেশনের জন্য।

প্রশ্ন ২: এই ফেয়ারলিড কি তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ির জন্য ব্যবহার করা যেতে পারে?

উত্তর ২: হ্যাঁ। প্রদত্ত পণ্যের বিবরণ অনুসারে এই ফেয়ারলিড তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ি বহন করতে পারে। চূড়ান্ত নির্বাচন এখনও দড়ির আকার, দড়ির পথ এবং পৃষ্ঠের ফিনিস প্রয়োজনীয়তা নিশ্চিত করা উচিত।

প্রশ্ন ৩: কোন রোলার ব্যাস নির্বাচন করা উচিত?

উত্তর ৩: উপলব্ধ রোলার ব্যাসের পরিসীমা ১৫০-৪৫০ মিমি। নির্বাচন জাহাজের নোঙর ব্যবস্থা, দড়ির প্রকার, দড়ির আকার এবং ইনস্টলেশন স্থানের উপর ভিত্তি করে হওয়া উচিত। যদি প্রকল্পটি একটি প্রতিস্থাপন হয়, তবে বিদ্যমান ফেয়ারলিডের মাত্রাগুলি সারণীর সাথে তুলনা করে পরীক্ষা করা উচিত।

প্রশ্ন ৪: উপাদান এবং পৃষ্ঠের চিকিত্সা কি কাস্টমাইজ করা যেতে পারে?

উত্তর ৪: হ্যাঁ। উপাদানের বিকল্পগুলির মধ্যে রয়েছে হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং স্টিল এবং নডুলার কাস্ট আয়রন। পৃষ্ঠের চিকিত্সা প্রকল্পের প্রয়োজনীয়তা অনুসারে সা২.৫ + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশড বা কাস্টমাইজড হতে পারে।

প্রশ্ন ৫: উদ্ধৃতির জন্য কোন সার্টিফিকেট অনুরোধ করা উচিত?

উত্তর ৫: অনুগ্রহ করে নিশ্চিত করুন যে প্রকল্পের জন্য শ্রেণীবিভাগ সোসাইটি সার্টিফিকেট, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট বা অন্যান্য প্রকল্প ডকুমেন্টেশন প্রয়োজন কিনা। উদ্ধৃতির আগে সার্টিফিকেটের পরিসীমা নিশ্চিত করা উচিত কারণ এটি পরিদর্শন, খরচ এবং ডেলিভারি সময়সূচীকে প্রভাবিত করে।
