150×450 মিমি বন্ধ টাইপ দুই রোলার জাহাজের পাশের ফায়ারলিড JIS F 2014-1987 টাইপ BF/BS জাহাজের মোরিং জন্য

150×450 মিমি বন্ধ টাইপ দুই রোলার জাহাজের পাশের ফায়ারলিড JIS F 2014-1987 টাইপ BF/BS জাহাজের মোরিং জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

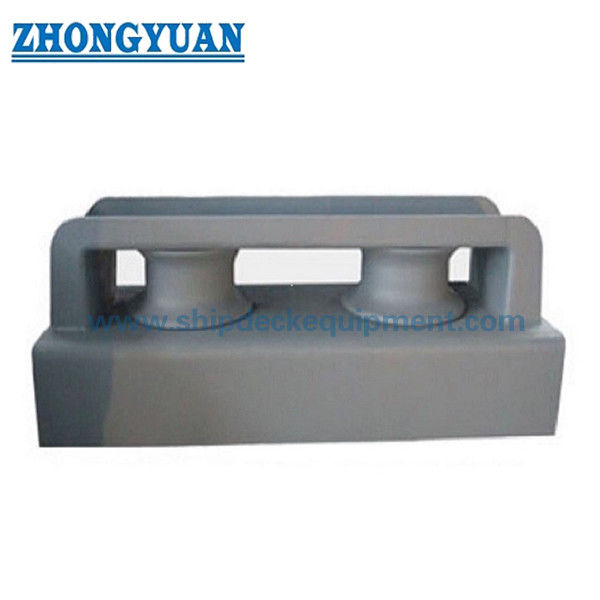

JIS F 2014 ফর্ম BF BS দুটি রোলার সহ বন্ধ ধরণের জাহাজের পাশের ফায়ারলিডটি জাহাজের পাশের এবং ডেকের মোরিং এলাকাগুলিতে মোরিং কর্ডগুলির দিক পরিবর্তন এবং গাইড করার জন্য ডিজাইন করা হয়েছে।বন্ধ ফ্রেম দড়ি পথ নিয়ন্ত্রণ এবং মোরিং অপারেশন সময় দড়ি ঝাঁপ ঝুঁকি কমাতে সাহায্য করে, যখন দুটি রোলার মসৃণ দড়ি গাইডেন্স প্রদান করে এবং তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ি উপর পরিধান কমাতে সাহায্য করে।

এই পৃষ্ঠাটি বন্ধ টাইপ দুই-রোলার কনফিগারেশনের উপর দৃষ্টি নিবদ্ধ করে।এটি খোলা টাইপ ফেয়ারলিড এবং তিন রোলার বন্ধ টাইপ ফেয়ারলিড থেকে আলাদা কারণ কাঠামোটি আরও কমপ্যাক্ট এবং দড়ি পথটি আরও নিয়ন্ত্রিতপণ্যটি JIS F 2014-1987 অনুযায়ী সরবরাহ করা যেতে পারে, রোলারের ব্যাসার্ধ 150 মিমি থেকে 450 মিমি এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড উপাদান বা পৃষ্ঠ চিকিত্সা বিকল্পগুলির সাথে।

দ্রুত বিবরণী

• টেকনিক্যাল স্ট্যান্ডার্ডঃ JIS F 2014-1987 → এই জাপানি স্ট্যান্ডার্ড শিপসাইড ফেয়ারলিডের জন্য উত্পাদন এবং মাত্রিক রেফারেন্স হিসাবে ব্যবহৃত হয়।
• প্রকারঃ BF & BS বন্ধ প্রকার → নিয়ন্ত্রিত মোরিং দড়ি গাইডেন্সের জন্য বন্ধ ফ্রেম ডিজাইন।
• রোলার ব্যাসার্ধঃ 150 √ 450 মিমি → দড়ি আকার, দড়ি রুট এবং জাহাজের মোরিং বিন্যাস অনুযায়ী নির্বাচিত।
• রোলার পরিমাণঃ 2 রোলার → কমপ্যাক্ট বন্ধ টাইপ দড়ি দিক পরিবর্তন এবং গাইডিং জন্য উপযুক্ত।
• রোলার ওজনের পরিসীমাঃ 21.2~230 কেজি → এই পণ্য সিরিজের জন্য রেফারেন্স ওজনের পরিসীমা।
• প্রযোজ্য দড়িঃ তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ি → জাহাজের মোরিং অনুশীলন এবং দড়ি স্পেসিফিকেশন অনুযায়ী নির্বাচিত।
• উপকরণঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং ইস্পাত বা নোডুলার কাস্ট লোহা → শক্তি, ক্ষয় এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa2.5 পর্যন্ত স্যান্ডব্লাস্টিং + ইপোক্সি স্টোর প্রাইমারের এক স্তর, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড চিকিত্সা → সামুদ্রিক জারা সুরক্ষা প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।
• কাস্টমাইজেশনঃ উপলব্ধ → উপাদান, লেপ এবং প্রকল্প-নির্দিষ্ট বিবরণ অঙ্কন এবং শ্রেণী প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

নিচের টেবিলে JIS F 2014 Form BF BS closed type two-roller shipside fairlead-এর জন্য প্রদত্ত মাত্রিক তথ্য ব্যবহার করা হয়েছে। কোন অপ্রদত্ত লোড বা আকারের তথ্য যোগ করা হয়নি।

নামমাত্র দিন।	ডি (মিমি)	L (মিমি)	আই (এমএম)	I2 (মিমি)
150	150	1020	420	300
200	200	1190	530	330
250	250	1430	640	395
300	300	1610	750	430
350	350	1890	860	515
400	400	2100	970	565
450	450	2360	1080	640

1. বন্ধ টাইপ কাস্ট আয়রন রোলার ফায়ারলিড - প্রধান ওয়েবসাইট মাত্রা

বন্ধ প্রকারের স্টিল-প্লেট ফ্যাব্রিকেটেড রোলার ফায়ারলিড - প্রধান ওয়েবসাইটের মাত্রা

নির্বাচন নির্দেশিকা

ধাপ ১ঃ ফায়ারলিড টাইপ নিশ্চিত করুন = BF & BS বন্ধ টাইপ → এই পণ্যটি নির্বাচন করুন যখন মোরিং দড়ি একটি খোলা রোল গাইডের পরিবর্তে একটি নিয়ন্ত্রিত বন্ধ দড়ি পথ প্রয়োজন।

ধাপ ২ঃ রোলের ব্যাসার্ধ = ১৫০-৪৫০ মিমি নিশ্চিত করুন → নামমাত্র ব্যাসার্ধের সাথে দড়ি আকার, দড়ি বাঁকানোর পথ এবং জাহাজের পাশের মোরিং বিন্যাস মিলিয়ে নিন।

পদক্ষেপ 3: রোলার সংখ্যা নিশ্চিত করুন = 2 রোলার → কমপ্যাক্ট দিক পরিবর্তন এবং রোপ গাইডেন্সের জন্য উপযুক্ত যেখানে তিন রোলার বিন্যাস প্রয়োজন হয় না।

ধাপ 4: দড়ি টাইপ নিশ্চিত করুন = তারের দড়ি, ম্যানিলা দড়ি বা নাইলন দড়ি → বিভিন্ন দড়ি উপকরণ বিভিন্ন পৃষ্ঠ সমাপ্তি এবং রোলার যোগাযোগ মানের প্রয়োজন হতে পারে।

ধাপ ৫ঃ নিশ্চিতকরণ উপাদান = হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং ইস্পাত বা নোডুলার কাস্ট আয়রন → প্রকল্পের স্পেসিফিকেশন, জারা পরিবেশ এবং শ্রেণীর প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।

ধাপ 6: লেপ নিশ্চিত করুন = Sa2.5 + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড → শিপইয়ার্ড পেইন্টিং সিস্টেম এবং সামুদ্রিক এক্সপোজার শর্ত অনুযায়ী পৃষ্ঠ চিকিত্সা নির্বাচন করুন।

ধাপ 7: সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন = প্রকল্পের শ্রেণীর শংসাপত্র বা প্রস্তুতকারকের পরীক্ষার শংসাপত্র → উদ্ধৃতি এবং উত্পাদনের আগে প্রয়োজনীয় শ্রেণীবিভাগ সংস্থাকে পরামর্শ দিন।

কাঠামো

বন্ধ কাঠামো। দুটি গাইড রোলার। রোলার শ্যাফ্ট। পাশের সমর্থন কাঠামো। বেস / মাউন্ট কাঠামো। দড়ি যোগাযোগ পৃষ্ঠ। সুরক্ষা পৃষ্ঠ চিকিত্সা।

ডিজাইন এবং গুণমানের সুবিধা

• বন্ধ টাইপ কাঠামো অপারেশন সময় গাইড পথের মধ্যে mooring দড়ি রাখা সাহায্য করে।
• দুটি রোলার কনফিগারেশন একটি কম্প্যাক্ট বিন্যাসের সাথে মসৃণ দড়ি দিক পরিবর্তন প্রদান করে।
• মসৃণ রোলার এবং ফ্রেম যোগাযোগের পৃষ্ঠগুলি মোরিং অপারেশন চলাকালীন দড়ি পরিধান হ্রাস করতে সহায়তা করে।
• উপাদান বিকল্পগুলি হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং ইস্পাত এবং নোডুলার কাস্ট আয়রন সহ বিভিন্ন প্রকল্পের প্রয়োজনীয়তা সমর্থন করে।
• উপরিভাগের চিকিত্সার বিকল্পগুলি জাহাজের কাঠামোর আবরণ প্রয়োজনীয়তা এবং সামুদ্রিক জারা সুরক্ষার প্রয়োজনীয়তার সাথে মেলে।
• উৎপাদন JIS F 2014-1987 এবং প্রকল্প অঙ্কন প্রয়োজনীয়তা অনুযায়ী সংগঠিত করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• টেকনিক্যাল স্ট্যান্ডার্ডঃ JIS F 2014-1987 → উত্পাদন এবং মাত্রা রেফারেন্স স্ট্যান্ডার্ড নিশ্চিত করে।
• পণ্যের ধরনঃ BF & BS বন্ধ টাইপ → নিয়ন্ত্রিত দড়ি নির্দেশনার জন্য বন্ধ ফ্রেম কনফিগারেশন চিহ্নিত করে।
• রোলার ব্যাসার্ধঃ 150×450 মিমি → মূল নির্বাচন পরামিতি রোপের পথ এবং মোরিং বিন্যাস মেলে।
• রোলার পরিমাণঃ 2 রোলার → দড়ি গাইড বিন্যাস নির্ধারণ করে এবং এই মডেলটিকে তিন-রোলার ধরণের থেকে আলাদা করে।
• উপাদানঃ হালকা ইস্পাত / সি-এমএন ইস্পাত / স্টেইনলেস স্টিল / কাস্টিং ইস্পাত / নোডুলার কাস্ট আয়রন → প্রকল্পের স্পেসিফিকেশন এবং জারা প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।
• পৃষ্ঠ চিকিত্সাঃ Sa2.5 + ইপোক্সি দোকান প্রাইমার / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড → সামুদ্রিক পরিবেশ এবং লেপ সিস্টেম অনুযায়ী নির্বাচিত।
• প্রযোজ্য দড়িঃ তারের দড়ি / ম্যানিলা দড়ি / নাইলন দড়ি → উদ্ধৃতি দেওয়ার আগে দড়ি সামঞ্জস্যতা নিশ্চিত করে।
• সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট → অর্ডার দেওয়ার আগে প্রয়োজনীয় সার্টিফিকেটটি নিশ্চিত করুন।

অনুসন্ধান গাইড

• প্রয়োজনীয় নামমাত্র ব্যাসার্ধ বা রোলারের ব্যাসার্ধ, যেমন ১৫০ মিমি, ২০০ মিমি, ২৫০ মিমি, ৩০০ মিমি, ৩৫০ মিমি, ৪০০ মিমি বা ৪৫০ মিমি।
• প্রয়োজনীয় টাইপ নিশ্চিতকরণঃ JIS F 2014 ফর্ম BF BS বন্ধ টাইপ, 2 রোলার।
• দড়ি টাইপ এবং দড়ি আকার, যেমন তারের দড়ি, ম্যানিলা দড়ি বা নাইলন দড়ি।
• উপাদান প্রয়োজনীয়তা, যেমন হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, কাস্টিং ইস্পাত বা নোডুলার কাস্ট লোহা।
• সারফেস ট্রিটমেন্টের প্রয়োজনীয়তা, যেমন Sa2.5 + ইপোক্সি স্টোর প্রাইমার, গ্যালভানাইজড বা পোলিশ ফিনিস।
• প্রয়োজনীয় শ্রেণীবিভাগ শংসাপত্র বা প্রস্তুতকারকের পরীক্ষার শংসাপত্র।
• ইনস্টলেশন ডায়াগ্রাম, ডেক বিন্যাস বা বিদ্যমান ফায়ারলিড প্রতিস্থাপন মাত্রা যদি পাওয়া যায়।
• অর্ডার পরিমাণ, ডেলিভারি পোর্ট এবং প্রয়োজনীয় ডেলিভারি সময়।

কিভাবে কাজ করে

Mooring rope enters the closed fairlead opening → rope contacts the guide rollers → rollers rotate and guide the rope direction → closed frame controls the rope path → rope is led safely toward bollard, লিঞ্চ, ক্যাপস্ট্যান বা উপকূলীয় মোরিং পয়েন্ট।

অ্যাপ্লিকেশন

জাহাজের পাশের মোরিং এলাকা∙ ডেক মোরিং বিন্যাস∙ মোরিং দড়ি দিক পরিবর্তন∙ দড়ি দড়ি নির্দেশনা∙ ম্যানিলা দড়ি নির্দেশনা∙ নাইলন দড়ি নির্দেশনা∙ জাপানের স্ট্যান্ডার্ড বন্ধ টাইপ ফেয়ারলিডের প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র

পণ্যটি চুক্তি এবং শ্রেণীবিভাগের প্রয়োজনীয়তা অনুযায়ী প্রকল্পের নথিপত্র, পরিদর্শন রেকর্ড এবং শংসাপত্রের বিকল্প সরবরাহ করা যেতে পারে।উদ্ধৃতি এবং উত্পাদনের আগে শংসাপত্রের সঠিক পরিধি নিশ্চিত করা উচিত.

অঙ্কন ও ছবি

সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো

অর্ডার

• পণ্যের নাম নিশ্চিত করুনঃ JIS F 2014 ফর্ম BF BS বন্ধ প্রকারের দুটি রোলার জাহাজের পাশের ফায়ারলিড।
• নামমাত্র ব্যাসার্ধ এবং প্রধান মাত্রা প্রযুক্তিগত পরামিতি টেবিল থেকে নিশ্চিত করুন।
• উদ্ধৃতি দেওয়ার আগে উপাদান, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।
• যদি পাওয়া যায় তবে দড়ি প্রকার, দড়ি আকার এবং জাহাজের মোরিংয়ের ব্যবস্থা উল্লেখ করুন।
• পরিমাণ, ডেলিভারি সময়, গন্তব্য বন্দর এবং প্রয়োজনীয় ডেলিভারি সময়সূচী নিশ্চিত করুন।
• প্রতিস্থাপন প্রকল্পের জন্য, বিদ্যমান ফেয়ারলিডের ছবি এবং ইনস্টলেশন মাত্রা সরবরাহ করুন যাতে অসম্পূর্ণতার ঝুঁকি হ্রাস পায়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: বন্ধ এবং খোলা ধরণের জাহাজের পাশের ফায়ারলিডের মধ্যে প্রধান পার্থক্য কী?

A1: বন্ধ টাইপ ফেয়ারলিডের একটি ফ্রেম রয়েছে যা দড়ি পথ নিয়ন্ত্রণ করতে এবং দড়িটি লাফানোর সম্ভাবনা হ্রাস করতে সহায়তা করে।খোলা টাইপ fairlead বিভিন্ন দিক থেকে নমনীয় দড়ি এন্ট্রি জন্য আরো সুবিধাজনক. এই পৃষ্ঠাটি বন্ধ টাইপ দুই রোলার কনফিগারেশনের জন্য।

প্রশ্ন ২: এই ফায়ারলিড কি তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়িতে ব্যবহার করা যায়?

উত্তরঃ হ্যাঁ। সরবরাহিত পণ্যের বর্ণনায় বলা হয়েছে যে এই ফেয়ারলিড তারের দড়ি, ম্যানিলা দড়ি এবং নাইলন দড়ি বহন করতে পারে। চূড়ান্ত নির্বাচন এখনও দড়ি আকার নিশ্চিত করা উচিত,দড়ি রুট এবং পৃষ্ঠের সমাপ্তির প্রয়োজনীয়তা.

প্রশ্ন 3: কোন রোলারের ব্যাস নির্বাচন করা উচিত?

A3: উপলভ্য রোলার ব্যাসার্ধের পরিসীমা 150×450 মিমি। নির্বাচনটি জাহাজের মোরিং বিন্যাস, দড়ি প্রকার, দড়ি আকার এবং ইনস্টলেশন স্পেস উপর ভিত্তি করে করা উচিত। যদি প্রকল্পটি প্রতিস্থাপন হয়,বিদ্যমান ফেয়ারলিডের মাত্রা টেবিলের সাথে পরীক্ষা করা উচিত.

প্রশ্ন 4: উপাদান এবং পৃষ্ঠ চিকিত্সা কাস্টমাইজ করা যাবে?

A4: হ্যাঁ. উপাদান অপশন হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত এবং নোডুলার ঢালাই লোহা অন্তর্ভুক্ত। পৃষ্ঠ চিকিত্সা Sa2.5 + ইপোক্সি দোকান প্রাইমার, galvanized,প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পোলিশ বা কাস্টমাইজড.

Q5: উদ্ধৃতি জন্য কি সার্টিফিকেট অনুরোধ করা উচিত?

উত্তরঃ দয়া করে নিশ্চিত করুন যে প্রকল্পের জন্য শ্রেণীবিভাগের সার্টিফিকেট, নির্মাতার পরীক্ষার শংসাপত্র বা অন্যান্য প্রকল্পের নথি প্রয়োজন কিনা।সার্টিফিকেটের ক্ষেত্রটি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত কারণ এটি পরিদর্শনকে প্রভাবিত করে, খরচ এবং ডেলিভারি সময়সূচী।
