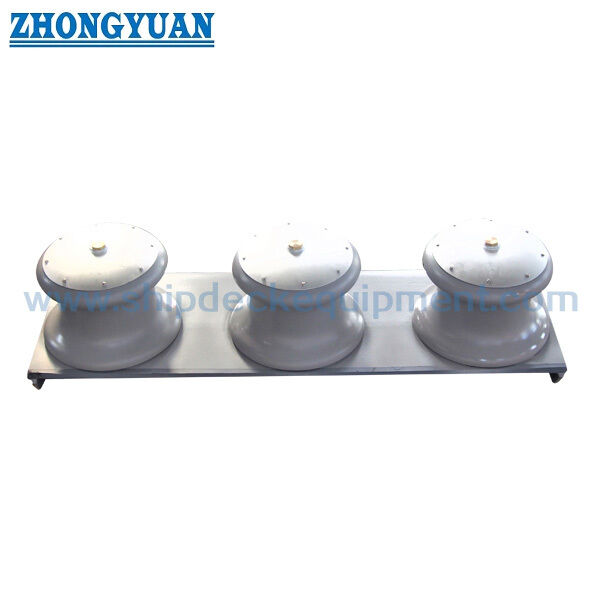

ফাউন্ডেশন সহ ওপেন টাইপ কাস্ট স্টিল রোলার ফেয়ারলিড | জাহাজ নোঙর করার জন্য DN100–DN450

ওপেন টাইপ কাস্ট স্টিল রোলার ফেয়ারলিড উইথ ফাউন্ডেশন | ডিএন১০০–ডিএন৪৫০ শিপ মুরিংয়ের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

ওপেন টাইপ কাস্টিং স্টিল রোলার ফেয়ারলিড ডেক প্রান্তে মুরিং দড়ি গাইড করার জন্য ডিজাইন করা হয়েছে, যা নমনীয় দড়ি প্রবেশের সুবিধা দেয়।

এই কাঠামোটি একটি বেসের উপর একাধিক রোলার স্থাপন করার অনুমতি দেয়, যেখানে উপরের প্লেট থাকে না, যা সাইড মুরিং এবং জটিল দড়ি লিড কোণের জন্য উপযুক্ত।

এই মডেলটি কাঠামোগত শক্তি, লোড স্থানান্তরের নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থায়িত্বের উপর দৃষ্টি নিবদ্ধ করে, এবং এসডব্লিউএল-প্রত্যয়িত ইঞ্জিনিয়ারিং ফেয়ারলিড নির্বাচন মডেলগুলি থেকে ভিন্ন।

দ্রুত স্পেসিফিকেশন

• রোলার ব্যাস: ১০০–৪৫০ মিমি → দড়ি সামঞ্জস্যতা নির্ধারণ করে
• এসডব্লিউএল রেঞ্জ: ১০৮–১৭৬৭ kN → লোড রেফারেন্স
• নিরাপত্তা ফ্যাক্টর: ১.৪১–১.৫৬ → কাঠামোগত নির্ভরযোগ্যতা
• পিন শ্যাফ্ট উপাদান: কার্বন স্টিল (গ্রেড ২৫) → টেনসাইল শক্তি ≥৪৬০ এমপিএ
• বেয়ারিং টাইপ: বুশ → লোড স্থানান্তর এবং পরিধান প্রতিরোধ
• সারফেস: গ্রাউন্ড ফিনিশ → দড়ি রক্ষা করে
• কাঠামো: ওপেন টাইপ → নমনীয় দড়ি প্রবেশ
• সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট

প্রধান প্রযুক্তিগত প্যারামিটার

ইঞ্জিনিয়ারিং ডিজাইন লজিক

গণনা করা লোড দড়ির ভাঙন লোডের ২ গুণ ধরা হয় যাতে দড়ি ছিঁড়ে গেলেও ফেয়ারলিডের অখণ্ডতা নিশ্চিত করা যায়।

লোড ট্রান্সফার পাথ: রোলার → বুশ → পিন শ্যাফ্ট → ফাউন্ডেশন।

পিন শ্যাফ্ট হল প্রাথমিক লোড-বহনকারী উপাদান যা দড়ির টান থেকে বেন্ডিং মোমেন্টের শিকার হয়।

কাঠামোগত অপ্টিমাইজেশন

পিন শ্যাফ্ট উন্নত লোড স্থানান্তর এবং শক্তির জন্য ফাউন্ডেশনে প্রসারিত হয়।

শ্যাফ্টের ব্যাস বৃদ্ধি করলে ডি/ডি অনুপাত বৃদ্ধি করে শক্তি এবং দড়ির জীবন উন্নত হয়।

শ্যাফ্ট এবং বুশের মধ্যে অপ্টিমাইজ করা ক্লিয়ারেন্স লুব্রিকেশন এবং মসৃণ ঘূর্ণন নিশ্চিত করে।

কাঠামো

১ কাউন্টারসাঙ্ক স্ক্রু | ২ রোলার কভার | ৩ ওয়াশার | ৪ বুশ | ৫ পিন শ্যাফ্ট | ৬ রোলার বডি | ৭ সেট স্ক্রু | ৮ নাট | ৯ সেট স্ক্রু | ১০ গ্রীস কাপ | ১১ থ্রেড স্লিভ | ১২ প্লাগ

গুণমান নিয়ন্ত্রণ

কাস্টিং অংশগুলি ফাটল, সংকোচন এবং অন্তর্ভুক্তিগুলির মতো ত্রুটিমুক্ত হতে হবে।

দড়ির সংস্পর্শে আসা পৃষ্ঠগুলি মসৃণভাবে গ্রাউন্ড করা আবশ্যক।

ঘূর্ণায়মান অংশগুলি নমনীয়ভাবে কাজ করতে হবে।

নির্বাচন নির্দেশিকা

ধাপ ১ – রোলার ব্যাস নির্বাচন করুন → দড়ির আকারের উপর ভিত্তি করে

ধাপ ২ – দড়ির ধরণ নিশ্চিত করুন → তার / ফাইবার

ধাপ ৩ – লোডের প্রয়োজনীয়তা নিশ্চিত করুন → এসডব্লিউএল দেখুন

ধাপ ৪ – ইনস্টলেশন অবস্থান নিশ্চিত করুন

ধাপ ৫ – সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন

কাস্টম অ্যাট্রিবিউটস

• ওপেন স্ট্রাকচার → নমনীয় দড়ি প্রবেশ
• হেভি-ডিউটি পিন শ্যাফ্ট → উচ্চ শক্তি
• বুশ বেয়ারিং → মসৃণ ঘূর্ণন
• গ্রাউন্ড সারফেস → দড়ি রক্ষা করে
• কাস্টিং স্টিল → টেকসই কাঠামো

অনুসন্ধান নির্দেশিকা

অনুগ্রহ করে দড়ির ব্যাস, দড়ির ধরণ, প্রয়োজনীয় লোড, ইনস্টলেশন অবস্থান এবং সার্টিফিকেশন প্রয়োজনীয়তা প্রদান করুন।

কিভাবে কাজ করে

রোলার দ্বারা দড়ি পরিচালিত হয় এবং লোড বুশ এবং পিন শ্যাফ্টের মাধ্যমে ফাউন্ডেশনে স্থানান্তরিত হয়, যা নিরাপদ অপারেশন নিশ্চিত করে।

অ্যাপ্লিকেশন

জাহাজ মুরিং | ডেক প্রান্ত গাইড | সাইড মুরিং

সার্টিফিকেশন ও সুবিধা

সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট → প্রধান শ্রেণীবিভাগ সোসাইটিগুলির সাথে সম্মতি নিশ্চিত করে

ড্রয়িং ও ছবি

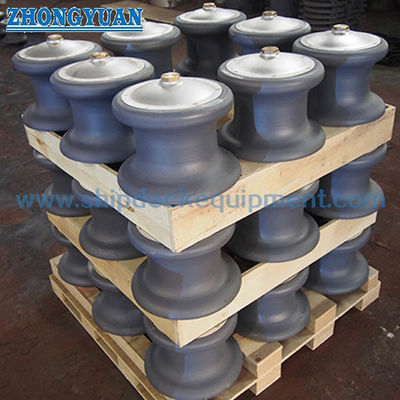

সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি উপলব্ধ

অর্ডার

MOQ: ১ ইউনিট | ডেলিভারি: ৩০–৬০ দিন | কাস্টমাইজেশন উপলব্ধ

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: ওপেন টাইপ ফেয়ারলিড কি?

উত্তর: ওপেন টাইপ ফেয়ারলিড বলতে রোলারগুলির উপরে একটি টপ প্লেট ছাড়া একটি কাঠামো বোঝায়। দুটি, তিনটি বা চারটি রোলার একটি ফাউন্ডেশন বেসের উপর মাউন্ট করা হয় এবং উপরের দিকটি নমনীয় দড়ি প্রবেশের জন্য খোলা থাকে।

ক্লোজড টাইপ ফেয়ারলিডে একটি টপ প্লেট অন্তর্ভুক্ত থাকে যা দড়ির চলাচলকে সীমাবদ্ধ করে (যেমন, জেআইএস এফ২০০১৪ টাইপ বি এবং ডি)।

প্রশ্ন ২: কেন ওপেন টাইপ ডিজাইন?

উত্তর: ডেক থেকে বাইরের দিকে নমনীয় দড়ি প্রবেশ; বহু-দিক মুরিংয়ের জন্য উপযুক্ত; মডুলার রোলার বিন্যাস।

প্রশ্ন ৩: ফাউন্ডেশন উচ্চতার কাজ কি?

উত্তর: ফাউন্ডেশন উচ্চতা দড়ির লিড কোণ সামঞ্জস্য করতে, বেন্ডিং স্ট্রেস কমাতে, ডেকের সাথে ঘর্ষণ এড়াতে এবং দড়ির ক্ষয় কমাতে ব্যবহৃত হয়।

প্রশ্ন ৪: পিন শ্যাফ্ট কেন গুরুত্বপূর্ণ?
উত্তর: এটি দড়ির টান থেকে বেন্ডিং লোড বহন করে এবং কাঠামোগত নিরাপত্তা নির্ধারণ করে।

প্রশ্ন ৫: কেন ২× ভাঙন লোড ব্যবহার করা হয়?
উত্তর: দড়ি ছিঁড়ে গেলেও ফেয়ারলিড অক্ষত থাকে তা নিশ্চিত করার জন্য।

প্রশ্ন ৬: কিভাবে দড়ির জীবন উন্নত করা যায়?
উত্তর: ডি/ডি অনুপাত বৃদ্ধি করুন এবং মসৃণ রোলার পৃষ্ঠ নিশ্চিত করুন।
