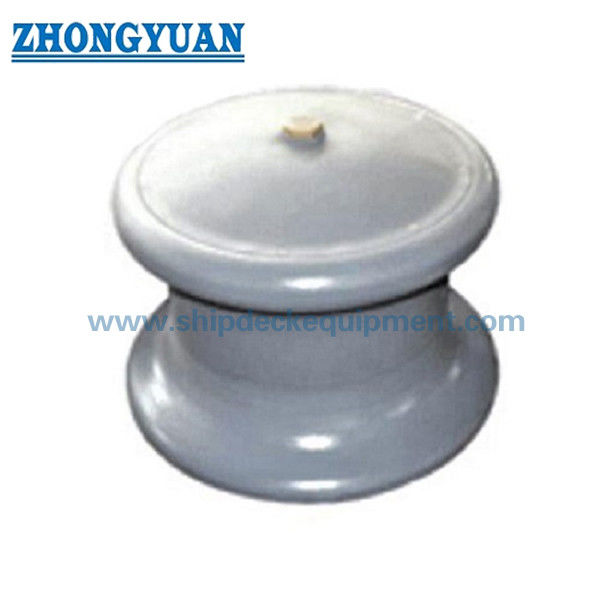

জাহাজ নোঙর করার জন্য ফাউন্ডেশন সহ ১০০–৪৫০মিমি ওপেন টাইপ কাস্টিং স্টিল রোলার ফেয়ারলিড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB*58-83 স্ট্যান্ডার্ড | টাইপ: | ওপেন টাইপ |
|---|---|---|---|
| রোলার ব্যাস: | 160 ~ 560 মিমি | রোলার নং: | 2/3 রোলার |
| রোলার ওজন: | 9.4 ~ 462 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | ফাউন্ডেশন কাস্টিং স্টীল রোলার বোতাম ফেয়ারলিড,উন্মুক্ত জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
100 √ 450 মিমি ওপেন টাইপ কাস্টিং স্টিল রোলার ফায়ারলিড
পণ্যের সংক্ষিপ্ত বিবরণ
ওপেন টাইপ কাস্টিং স্টীল রোলার ফেয়ারলিড নমনীয় দড়ি প্রবেশের সাথে ডেক প্রান্তে মোরিং দড়ি গাইড করার জন্য ডিজাইন করা হয়েছে।
কাঠামোটি উপরের প্লেট ছাড়াই একটি বেসে একাধিক রোলার মাউন্ট করার অনুমতি দেয়, পাশের মোরিং এবং জটিল দড়ি লিড কোণের জন্য উপযুক্ত।
এই মডেলটি কাঠামোগত শক্তি, লোড ট্রান্সফারের নির্ভরযোগ্যতা এবং দীর্ঘমেয়াদী স্থায়িত্বের উপর দৃষ্টি নিবদ্ধ করে এবং SWL- প্রত্যয়িত ইঞ্জিনিয়ারিং ফেয়ারলিড নির্বাচন মডেলগুলির থেকে আলাদা।
দ্রুত বিবরণী
- রোলার ব্যাসার্ধঃ 100 √ 450 মিমি → দড়ি সামঞ্জস্যতা নির্ধারণ করে
- SWL পরিসীমাঃ 1081767 kN → লোড রেফারেন্স
- সুরক্ষা ফ্যাক্টরঃ 1.41 √ 1.56 → কাঠামোগত নির্ভরযোগ্যতা
- পিন শ্যাফ্ট উপাদানঃ কার্বন ইস্পাত (গ্রেড 25) → প্রসার্য শক্তি ≥460 এমপিএ
- লেয়ার টাইপঃ বুশ → লোড ট্রান্সফার এবং পরিধান প্রতিরোধের
- পৃষ্ঠঃ গ্রাউন্ড ফিনিস → দড়ি রক্ষা করে
- কাঠামোঃ উন্মুক্ত প্রকার → নমনীয় দড়ি প্রবেশ
- সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
প্রধান প্রযুক্তিগত পরামিতি
| রোলারের ব্যাসার্ধ | প্রযোজ্য ক্যাবলের সর্বাধিক ব্যাসার্ধ | বেসের আকার | সীমানা মাত্রা |
ওজন কেজি |
||||||||||||||
| ইস্পাত তারের দড়ি | প্রকৃতির দড়ি |
সিন্থেটিক ফাইবার দড়ি |
a | b | সি | c1 | d | R | কে | K1 | ডি১ | এইচ | এস | কাস্ট আয়রন | ঢালাই ইস্পাত | |||
| ৬×২৪ | ৬x৩০ | ৬×৩৭ | ||||||||||||||||
| 100 | 11 | 11 | 11 | 40 | 28 | 60 | 125 | 8 | 6 | 48 | 30 | 5 | 5 | 160 | 128 | 3 | 9.4 | 9.9 |
| 150 | 17 | 17.5 | 15 | 45 | 32 | 75 | 190 | 12 | 8 | 71 | 40 | 9 | 7 | 240 | 211 | 3 | 32.1 | 33.8 |
| 200 | 22.5 | 21.5 | 19.5 | 55 | 40 | 85 | 230 | 14 | 10 | 95 | 40 | 10 | 8 | 310 | 251 | 3 | 64.6 | 68 |
| 250 | 24 | 26 | 24 | 65 | 45 | 100 | 265 | 14 | 10 | 107 | 40 | 10 | 8 | 380 | 298 | 4 | 108 | 114 |
| 300 | 30 | 32.5 | 28 | 70 | 50 | 100 | 320 | 16 | 14 | 127 | 60 | 13 | 10 | 440 | 321 | 4 | 159 | 168 |
| 350 | 37.5 | 39 | 34.5 | 75 | 55 | 100 | 350 | 18 | 14 | 144 | 60 | 13 | 10 | 500 | 346 | 4 | 235 | 248 |
| 400 | 41 | 39 | 39 | 85 | 65 | 100 | 380 | 20 | 16 | 161 | 60 | 14 | 12 | 560 | 371 | 5 | 336 | 355 |
| 450 | 44.5 | 47.5 | 43 | 80 | 100 | 410 | 20 | 16 | 180 | 60 | 14 | 12 | 620 | 394 | 5 | 413 | 462 | |
| প্রকার |
রোলারের ব্যাসার্ধ ডি |
এ | এল | প্রযোজ্য ক্যাবলের সর্বাধিক ব্যাসার্ধ |
এসডব্লিউএল টিএফ (কেএন) |
নিরাপত্তা ফ্যাক্টর | ||||
| ইস্পাত তারের দড়ি | প্রকৃতির দড়ি | সিন্থেটিক ফাইবারের দড়ি | ||||||||
| ৬×২৪ | ৬x৩০ | ৬×৩৭ | ||||||||
| 100 | 290 | 530 | 11 | 11 | 11 | 40 | 28 | ১১ ((১০৮) | 1.44 | |
| 150 | 420 | 740 | 17 | 17.5 | 15 | 45 | 32 | ২৬ (254) | 1.41 | |
| 200 | 530 | 930 | 22.5 | 21.5 | 19.5 | 55 | 40 | ৪২ ((৪১২) | 1.49 | |
| 250 | 640 | 1100 | 24 | 26 | 24 | 65 | 45 | ৫৬ (৫৪৯) | 1.47 | |
| 300 | 750 | 1270 | 30 | 32.5 | 28 | 70 | 50 | ৮৪ (824) | 1.50 | |
| 350 | 860 | 1440 | 37.5 | 39 | 34.5 | 75 | 55 | ১২২ (১১৯৬) | 1.48 | |
| 400 | 970 | 1610 | 41 | 39 | 39 | 85 | 65 | ১৪৮ (১৪৫০) | 1.50 | |
| 450 | 1080 | 1800 | 44.5 | 47.5 | 43 | 80 | 180.২ (১৭৬৭) | 1.56 | ||
ইঞ্জিনিয়ারিং ডিজাইন লজিক
গণনা লোডটি দড়িটি ব্যর্থ হলেও ফায়ারলিডের অখণ্ডতা নিশ্চিত করার জন্য দড়ি ভাঙ্গার লোডের 2 গুণ হিসাবে নেওয়া হয়।
লোড ট্রান্সফার পথঃ রোলার → বুশ → পিন শ্যাফ্ট → ফাউন্ডেশন।
পিন শ্যাফ্ট হ'ল মূল লোড বহনকারী উপাদান যা দড়ি টেনশন থেকে বাঁকানোর মুহুর্তের শিকার হয়।
কাঠামোগত অপ্টিমাইজেশান
আরও ভাল লোড ট্রান্সফার এবং শক্তি জন্য পিন শ্যাফ্ট ফাউন্ডেশন মধ্যে প্রসারিত।
শ্যাফ্টের ব্যাসার্ধ বাড়িয়ে D/d অনুপাত বাড়িয়ে শক্তি এবং দড়ি জীবন উন্নত করে।
শ্যাফ্ট এবং বুশের মধ্যে অপ্টিমাইজড ক্লিয়ারান্স তৈলাক্তকরণ এবং মসৃণ ঘূর্ণন নিশ্চিত করে।
কাঠামো
১টি কাউন্টারসঙ্ক স্ক্রু, ২টি রোলার কভার, ৩টি ওয়াশার, ৪টি বুশ, ৫টি পিন শ্যাফ, ৬টি রোলার বডি, ৭টি স্ক্রু, ৮টি বাদাম, ৯টি স্ক্রু, ১০টি গ্রীস কাপ, ১১টি থ্রেড স্লিভ, ১২টি প্লাগ।
গুণমান নিয়ন্ত্রণ
ঢালাইয়ের অংশগুলোতে ফাটল, সংকোচন এবং অন্তর্ভুক্তির মত ত্রুটি থাকতে হবে না।
দড়ি স্পর্শ পৃষ্ঠ মসৃণ হতে হবে।
ঘোরানো অংশগুলি নমনীয়ভাবে কাজ করতে হবে।
নির্বাচন নির্দেশিকা
ধাপ ১ ️ রোলারের ব্যাস নির্বাচন করুন → দড়ি আকারের উপর ভিত্তি করে
ধাপ ২ ️ রোপের ধরন নিশ্চিত করুন → তার / ফাইবার
ধাপ 3 ️ লোড প্রয়োজনীয়তা নিশ্চিত করুন → SWL উল্লেখ করুন
ধাপ ৪ ️ ইনস্টলেশনের অবস্থান নিশ্চিত করুন
ধাপ ৫ ০ সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন
কাস্টম অ্যাট্রিবিউট
- উন্মুক্ত কাঠামো → নমনীয় দড়ি প্রবেশ
- ভারী দায়িত্ব পিন শ্যাফ্ট → উচ্চ শক্তি
- ঝোপের বেয়ারিং → মসৃণ ঘূর্ণন
- মাটির পৃষ্ঠ → দড়ি রক্ষা করে
- কাস্ট স্টিল → টেকসই কাঠামো
অনুসন্ধান গাইড
দয়া করে রোপের ব্যাসার্ধ, রোপের ধরণ, প্রয়োজনীয় লোড, ইনস্টলেশনের অবস্থান এবং সার্টিফিকেশন প্রয়োজনীয়তা উল্লেখ করুন।
কিভাবে কাজ করে
রোলার দ্বারা দড়ি পরিচালিত হয় এবং লোডটি বুশ এবং পিন শ্যাফ্টের মাধ্যমে ফাউন্ডেশনে স্থানান্তরিত হয়, নিরাপদ অপারেশন নিশ্চিত করে।
অ্যাপ্লিকেশন
জাহাজের মোরিং। ডেকের প্রান্ত নির্দেশনা।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট → প্রধান শ্রেণীবিভাগের সাথে সম্মতি নিশ্চিত করে
অঙ্কন ও ছবি

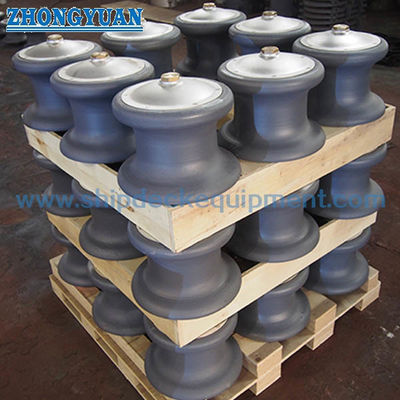

সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো উপলব্ধ
অর্ডার
MOQ: ১টি ইউনিট। ডেলিভারিঃ ৩০-৬০ দিন। কাস্টমাইজেশন উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: ওপেন টাইপ ফেয়ারলিড কি?

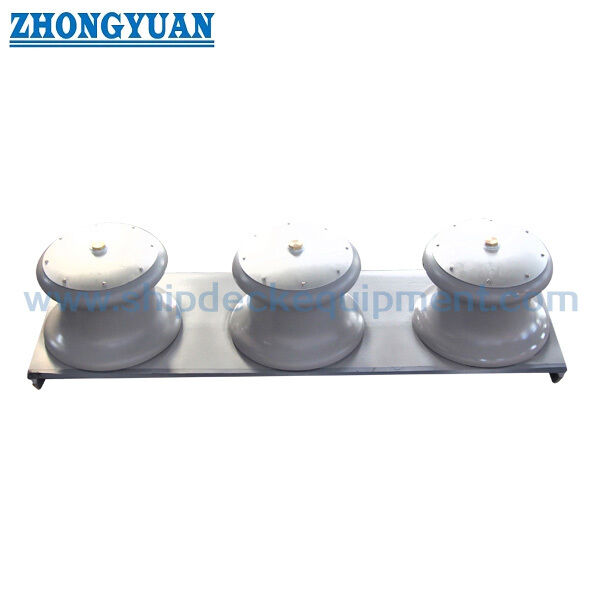

উত্তরঃ উন্মুক্ত টাইপ ফেয়ারলিড রোলারগুলির উপরে একটি শীর্ষ প্লেট ছাড়াই একটি কাঠামোকে বোঝায়। দুটি, তিনটি বা চারটি রোলার একটি ভিত্তির ভিত্তিতে মাউন্ট করা হয়, এবং উপরের দিকটি নমনীয় দড়ি প্রবেশের জন্য খোলা থাকে.
বন্ধ টাইপ ফেয়ারলিডে একটি শীর্ষ প্লেট রয়েছে যা দড়ি চলাচলকে সীমাবদ্ধ করে (যেমন JIS F2014 টাইপ B এবং D) ।
প্রশ্ন ২ঃ কেন ওপেন টাইপ ডিজাইন?
উঃ বাইরের ডেক থেকে নমনীয় দড়ি প্রবেশ; বহু-দিকের মোরিংয়ের জন্য উপযুক্ত; মডুলার রোলার বিন্যাস।
প্রশ্ন ৩ঃ ফাউন্ডেশন উচ্চতার কাজ কী?
উত্তরঃ ফাউন্ডেশন উচ্চতা দড়ি লিড কোণ সামঞ্জস্য করতে, বাঁক চাপ কমাতে, ডেক যোগাযোগ এড়াতে এবং দড়ি পরিধান কমাতে ব্যবহৃত হয়।
প্রশ্ন ৪ঃ কেন পিন শ্যাফ্ট সমালোচনামূলক?
উঃ এটি দড়ি টেনশন থেকে বাঁক লোড বহন করে এবং কাঠামোগত নিরাপত্তা নির্ধারণ করে।
প্রশ্ন ৫ঃ কেন ২x ব্রেকিং লোড ব্যবহার করা হয়?
উত্তর: যদি দড়ি ভেঙে যায়, তাহলেও ফায়ারলিড অক্ষত থাকবে।
প্রশ্ন ৬ঃ দড়িগুলির জীবনকাল কিভাবে উন্নত করা যায়?
উত্তরঃ D/d অনুপাত বৃদ্ধি এবং মসৃণ রোলার পৃষ্ঠ নিশ্চিত করুন।
