রশি টার্মিনাল এবং শেকল সংযোগের জন্য ফোর্জড মেরিন ওভাল আইপ্লেট | JIS F 3410-1999 টাইপ E
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F3410-1999 | নামমাত্র নং: | 0.5-2 |
|---|---|---|---|
| টাইপ: | ই টাইপ করুন | অনুমোদিত লোড: | 4.9 থেকে 19.6KN |
| উপাদান: | হালকা ইস্পাত, স্টেইনলেস স্টীল C-Mn ইস্পাত Forging | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | টাইপ ই বোট আই প্লেট,জেআইএস এফ 3410 বোট আই প্লেট,জেআইএস এফ 3410 শিপ মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা

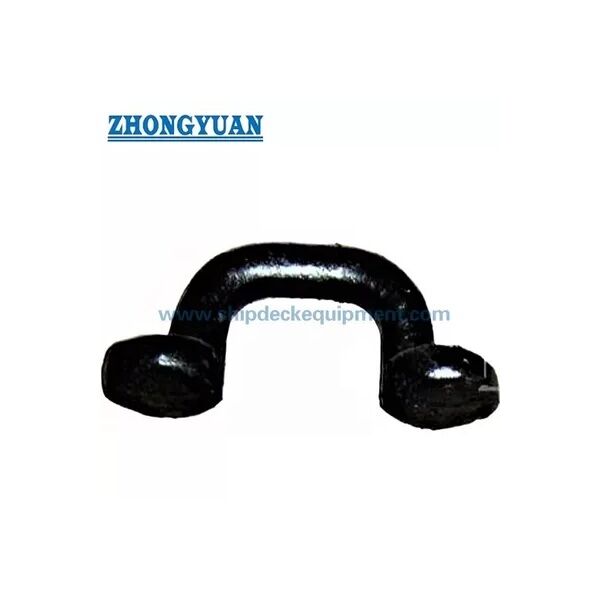

দড়ি টার্মিনাল এবং শেকল সংযোগের জন্য ফোর্জড মেরিন ওভাল আইপ্লেট | JIS F 3410-1999 টাইপ E
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F3410 টাইপ E ফোর্জড ওভাল আই প্লেট হল একটি ওয়েল্ডেড অ্যাটাচমেন্ট ফিটিং যা জাহাজের কাঠামোতে দড়ি টার্মিনাল, শেকল, পুলি বা অনুরূপ সংযোগ হার্ডওয়্যার ঠিক করার জন্য ব্যবহৃত হয়। এটি সাধারণত সেখানে নির্বাচিত হয় যেখানে জাহাজের নকশায় একটি কম্প্যাক্ট ওভাল আই প্লেট প্রয়োজন যার একটি নির্দিষ্ট অনুমোদিত লোড, নিয়ন্ত্রিত চোখের খোলা, ওয়েল্ড লেগ এবং মসৃণ ফিনিশড সারফেস রয়েছে।
এই ছোট আকারের পরিসীমা 0.5, 1, এবং 2 নমনীয় নম্বরগুলি 4.9 kN থেকে 19.6 kN পর্যন্ত অনুমোদিত লোড কভার করে। আই প্লেটটি শুধুমাত্র একটি উপযুক্ত জাহাজের কাঠামোতে ইনস্টল করা উচিত যেখানে যাচাইকৃত ওয়েল্ড ডিটেইল, চারপাশের রিইনফোর্সমেন্ট এবং অনুমোদিত লোড দিক রয়েছে। এটিকে সাধারণ লিফটিং লগ হিসাবে বা প্রকল্পের অনুমোদিত লিফটিং প্যাড আইয়ের বিকল্প হিসাবে বিবেচনা করা উচিত নয় যদি না নকশার অঙ্কন, ক্লাস অনুমোদন এবং পরিদর্শন পরিধি এটি নিশ্চিত করে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ফোর্জড ওভাল আই প্লেট / ও-রিং অ্যাটাচমেন্ট → জাহাজের কাঠামোতে দড়ি টার্মিনাল, শেকল, পুলি এবং মুরিং-সম্পর্কিত ফিটিংগুলির জন্য ওয়েল্ডেড সংযোগ বিন্দু।
- স্ট্যান্ডার্ড এবং সরবরাহকৃত প্রকার: JIS F3410-1999 টাইপ E → স্ট্যান্ডার্ড-ভিত্তিক আই প্লেট নির্বাচনের জন্য ব্যবহৃত হয়; উৎপাদনের আগে প্রকল্পের অঙ্কনের সাথে চূড়ান্ত প্রকারের পদবি পরীক্ষা করা উচিত।
- নমনীয় নম্বর পরিসীমা: 0.5 / 1 / 2 → ছোট অ্যাটাচমেন্ট পজিশনের জন্য কম্প্যাক্ট লো-লোড পরিসীমা যেখানে স্থান এবং ওয়েল্ডের আকার সীমিত।
- অনুমোদিত লোড পরিসীমা: 4.9 থেকে 19.6 kN → আই প্লেটের জন্য নির্বাচন মান; এটিকে দড়ির ভাঙার লোড, পরীক্ষার লোড বা প্রকল্পের লিফটিং SWL এর সাথে মেশাবেন না।
- প্রধান মাত্রা: d, L, H, R, D, T, এবং ওয়েল্ডিং লেগ f → ওয়েবপেজ অঙ্কন, ওয়েল্ড পরিকল্পনা এবং উদ্ধৃতি নিশ্চিতকরণের জন্য মূল ডেটা।
- উপাদানের বিকল্প: মাইল্ড স্টিল, C-Mn স্টিল ফোর্জিং, বা স্টেইনলেস স্টিল → চূড়ান্ত উপাদানের গ্রেড এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা জাহাজের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।
- পৃষ্ঠের অবস্থা: ফিনিশড আই প্লেটের পৃষ্ঠ দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত থাকবে → পরিদর্শন গ্রহণযোগ্যতা এবং নিরাপদ সংযোগ পৃষ্ঠের মানের জন্য গুরুত্বপূর্ণ।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত আবরণ ব্যবস্থা বা স্টেইনলেস স্টিল ফিনিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নমনীয় আকার | অনুমোদিত লোড kn |
d | L | H | R | D | T | ওয়েল্ডিং লেগ f |
ওজন (kg) |
| 0.5 | 4.9 | 16 | 55 | 40 | 15 | 45 | 10 | 6 | 0.45 |
| 1 | 9.8 | 22 | 65 | 45 | 20 | 50 | 12 | 7 | 0.82 |
| 2 | 19.6 | 25 | 75 | 50 | 22 | 55 | 15 | 9 | 1.2 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: জাহাজের অঙ্কন, প্রয়োজনীয় অনুমোদিত লোড এবং সংযোগ হার্ডওয়্যার অনুযায়ী JIS F3410 টাইপ E এবং নমনীয় নম্বর 0.5 / 1 / 2 নিশ্চিত করুন।
ধাপ 2: প্রকৃত ব্যবহার নিশ্চিত করুন: দড়ি টার্মিনাল ফিক্সিং, শেকল সংযোগ, পুলি সংযোগ, মুরিং-সম্পর্কিত অ্যাটাচমেন্ট, বা অন্যান্য জাহাজের কাঠামো সংযোগ বিন্দু।
ধাপ 3: ইনস্টলেশন পজিশন, চারপাশের কাঠামো, রিইনফোর্সমেন্ট, ওয়েল্ড লেগ f, লোড দিক নিশ্চিত করুন এবং আই প্লেটটি ডেক, বাল্কহেড বা অন্য কোনো অনুমোদিত কাঠামোতে ইনস্টল করা হয়েছে কিনা তা নিশ্চিত করুন।
ধাপ 4: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: মাইল্ড স্টিল, C-Mn স্টিল ফোর্জিং, স্টেইনলেস স্টিল, বা মালিক, শিপইয়ার্ড বা ক্লাস সোসাইটি দ্বারা প্রয়োজনীয় সঠিক উপাদানের গ্রেড।
ধাপ 5: উদ্ধৃতির আগে পৃষ্ঠের চিকিত্সা, আবরণ ব্যবস্থা, পরিদর্শন পরিধি, উপাদানের সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট এবং ক্লাস সার্টিফিকেটের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 6: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময়, ইনস্টলেশন অঙ্কন, ম্যাচিং শেকল / দড়ি টার্মিনালের তথ্য এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।
কাঠামো
ফোর্জড ওভাল আই বডি | মসৃণ চোখের খোলা | ওয়েল্ডেড অ্যাটাচমেন্ট বেস | ওয়েল্ডিং লেগ f | গোলাকার ট্রানজিশন এলাকা | ফিনিশড সংযোগ পৃষ্ঠ | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা
ফোর্জিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- ফোর্জড স্টিল নির্মাণ নিয়ন্ত্রিত পুরুত্ব, গোলাকার ট্রানজিশন সহ একটি কম্প্যাক্ট সংযোগ আকৃতি সমর্থন করে এবং একটি আলগা প্লেট কাট-আউটের চেয়ে ছোট ওয়েল্ডেড অ্যাটাচমেন্ট পয়েন্টগুলির জন্য আরও উপযুক্ত।
- ওভাল চোখের খোলা শেকল, দড়ি টার্মিনাল বা পুলি ফিটিংগুলির জন্য একটি সংজ্ঞায়িত সংযোগ এলাকা সরবরাহ করে, যা শিপইয়ার্ডকে সংযোগ হার্ডওয়্যারটিকে উদ্দিষ্ট লোড দিকের সাথে সারিবদ্ধ রাখতে সহায়তা করে।
- নির্দিষ্ট ওয়েল্ডিং লেগ f ইনস্টলেশন আলোচনার জন্য একটি স্পষ্ট রেফারেন্স সরবরাহ করে, তবে চূড়ান্ত ওয়েল্ড ডিটেইল, ওয়েল্ডের দৈর্ঘ্য এবং চারপাশের রিইনফোর্সমেন্ট এখনও শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- চোখ এবং বেস এলাকার চারপাশের মসৃণ ট্রানজিশনগুলি স্থানীয় তীক্ষ্ণ প্রান্তগুলি কমাতে সাহায্য করে এবং পরিষেবা চলাকালীন আরও নির্ভরযোগ্য সংযোগ হার্ডওয়্যার সিটিং সমর্থন করে।
- সরবরাহকৃত পৃষ্ঠের প্রয়োজনীয়তা যে ফিনিশড পৃষ্ঠগুলি দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত তা পরিদর্শন, আবরণ আনুগত্য এবং দীর্ঘমেয়াদী জাহাজ পরিষেবা জন্য গুরুত্বপূর্ণ।
- অনুমোদিত লোড আই প্লেটের জন্য একটি নির্বাচন মান হিসাবে উল্লেখ করা হয়, দড়ির MBL, পরীক্ষার লোড বা অনিয়ন্ত্রিত লিফটিং SWL হিসাবে নয়। প্রকল্পের অনুমোদন প্রকৃত অনুমোদিত ব্যবহার নির্ধারণ করবে।
- তিন-আকারের পরিসীমা ছোট জাহাজ, ওয়ার্কবোট, সার্ভিস ক্রাফট এবং কম্প্যাক্ট জাহাজ অ্যাটাচমেন্ট পজিশনের জন্য দরকারী যেখানে একটি ছোট ওয়েল্ডেড আই প্লেট প্রয়োজন।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: JIS F3410-1999 → যখন প্রকল্পের স্পেসিফিকেশন JIS শিপ ওভাল আই প্লেটের জন্য কল করে তখন ব্যবহৃত হয়।
- টাইপ: টাইপ E সরবরাহকৃত হিসাবে → উৎপাদনের আগে অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং প্রকল্পের অঙ্কনের সাথে নিশ্চিত করুন।
- নমনীয় নম্বর: 0.5 / 1 / 2 → অনুমোদিত লোড, সংযোগ হার্ডওয়্যার এবং ইনস্টলেশন স্থান অনুযায়ী নির্বাচন করুন।
- অনুমোদিত লোড: 4.9 / 9.8 / 19.6 kN → আই প্লেটের জন্য নির্বাচন ভিত্তি, দড়ির ভাঙার লোড বা স্বয়ংক্রিয় লিফটিং SWL নয়।
- উপাদান: মাইল্ড স্টিল / C-Mn স্টিল ফোর্জিং / স্টেইনলেস স্টিল → সঠিক গ্রেড, ট্রেসেবিলিটি এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা নিশ্চিত করতে হবে।
- ইনস্টলেশন: জাহাজের কাঠামোতে ওয়েল্ডেড → ডেক বা বাল্কহেড রিইনফোর্সমেন্ট, ওয়েল্ড পদ্ধতি এবং লোড দিক শিপইয়ার্ড দ্বারা পর্যালোচনা করা উচিত।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ ব্যবস্থা জাহাজের পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করবে।
- সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুযায়ী উপলব্ধ → উদ্ধৃতির আগে ক্লাস পরিদর্শন এবং সার্টিফিকেটের পরিধি নিশ্চিত করা উচিত।
কিভাবে কাজ করে
দড়ি টার্মিনাল / শেকল / পুলি ফিটিং ওভাল চোখের সাথে সংযুক্ত → লোড অনুমোদিত দিকে আই প্লেটের মাধ্যমে কাজ করে → ওয়েল্ডেড বেস শক্তিকে রিইনফোর্সড জাহাজের কাঠামোতে স্থানান্তর করে → পৃষ্ঠের পরিদর্শন এবং আবরণ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সম্পন্ন হয়
অ্যাপ্লিকেশন
জাহাজের ডেক | বাল্কহেড | ওয়ার্কবোট | টাগবোট | সার্ভিস ভেসেল | ছোট ক্রাফট | অভ্যন্তরীণ ভেসেল | দড়ি টার্মিনাল ফিক্সিং | শেকল সংযোগ পয়েন্ট | পুলি অ্যাটাচমেন্ট পয়েন্ট | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুযায়ী সার্টিফিকেট ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: এই আই প্লেটের জন্য অনুমোদিত লোড কী বোঝায়?
উত্তর 1: অনুমোদিত লোড হল উদ্দিষ্ট স্ট্যান্ডার্ড এবং প্রকল্পের শর্তের অধীনে আই প্লেটের জন্য নির্বাচন মান। এটিকে দড়ির ভাঙার লোড, পরীক্ষার লোড বা অনিয়ন্ত্রিত লিফটিং SWL হিসাবে বিবেচনা করা উচিত নয়। চূড়ান্ত অ্যাপ্লিকেশনটি লোড দিক, ওয়েল্ড ডিটেইল, কাঠামোর রিইনফোর্সমেন্ট এবং ক্লাসের প্রয়োজনীয়তার সাথে একসাথে পরীক্ষা করা উচিত।
প্রশ্ন 2: এই ফোর্জড ওভাল আই প্লেটটি কি লিফটিং প্যাড আই হিসাবে ব্যবহার করা যেতে পারে?
উত্তর 2: ডিফল্টভাবে নয়। এই পৃষ্ঠাটি দড়ি টার্মিনাল, শেকল, পুলি বা অনুরূপ ফিটিংগুলি ঠিক করার জন্য একটি জাহাজের কাঠামোর আই প্লেট বর্ণনা করে। লিফটিং ব্যবহার প্রকল্পের অঙ্কন, গণনা, ওয়েল্ড ডিজাইন, পরীক্ষার প্রয়োজনীয়তা এবং ক্লাস অনুমোদন দ্বারা পৃথকভাবে নিশ্চিত করা উচিত।
প্রশ্ন 3: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড, টাইপ, নমনীয় নম্বর, অনুমোদিত লোড, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, ইনস্টলেশন পজিশন, লোড দিক, সার্টিফিকেটের পরিধি, ম্যাচিং শেকল বা ফিটিংয়ের আকার, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারির সময় নিশ্চিত করুন।
