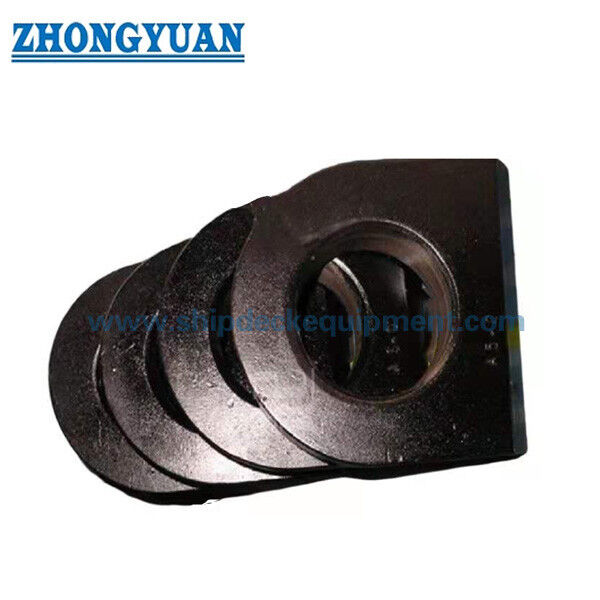

রশি টার্মিনাল এবং শেকল সংযোগের জন্য মেরিন স্টিল প্লেট আই প্লেট | JIS F 3410-1999 টাইপ C
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 3410 টাইপ C স্টিল প্লেট আই প্লেট হল একটি ওয়েল্ডেড জাহাজ সংযোগ ফিটিং যা জাহাজের কাঠামোর সাথে রশি টার্মিনাল, শেকল, পুলি এবং অনুরূপ সংযুক্তি পয়েন্টগুলি ঠিক করার জন্য ব্যবহৃত হয়। এটি একটি কমপ্যাক্ট আই সংযোগ সরবরাহ করে যেখানে বাহ্যিক লোডকে আই প্লেট, ওয়েল্ড লেগ এবং সহায়ক ডেক বা কাঠামোগত সদস্যের মাধ্যমে স্থানান্তর করতে হয়।
এই টাইপ C পৃষ্ঠাটি 0.5 থেকে 10 পর্যন্ত নামমাত্র আকার এবং 4.9 থেকে 98 kN পর্যন্ত অনুমোদিত লোড কভার করে। বোল্লার্ড বা চকের বিপরীতে, এই পণ্যটি একটি স্বাধীন মুরিং পোস্ট বা রশি গাইড নয়; এটি একটি ওয়েল্ডেড আই সংযোগ পয়েন্ট। লোডের দিক, শেকল ফিট, ওয়েল্ড লেগ, বেস স্ট্রাকচার রিইনফোর্সমেন্ট, মেটেরিয়াল গ্রেড, সারফেস ট্রিটমেন্ট, পরিদর্শন প্রয়োজনীয়তা এবং প্রযোজ্য হলে ক্লাস অনুমোদনের সুযোগের সাথে নির্বাচন পরীক্ষা করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: JIS F 3410 টাইপ C স্টিল প্লেট আই প্লেট → জাহাজের কাঠামোর উপর রশি টার্মিনাল, শেকল বা পুলি ঠিক করার জন্য ওয়েল্ডেড আই সংযোগ।
- নামমাত্র আকারের পরিসীমা: 0.5 থেকে 10 → এই টাইপ C সিরিজের জন্য JIS আকারের পদবি; এটিকে প্লেটের পুরুত্ব বা মিলিমিটার মান হিসাবে বিবেচনা করা উচিত নয়।
- অনুমোদিত লোড: 4.9 থেকে 98 kN → আই প্লেটের জন্য নির্বাচন রেফারেন্স; এটিকে রশির MBL, বোল্লার্ড SWL, প্রুফ লোড বা টেস্ট লোডের সাথে মেশাবেন না।
- প্রধান মাত্রা: b / B / D / H / T → ওয়েবপেজ অঙ্কন, শেকল ক্লিয়ারেন্স পর্যালোচনা, ওয়েল্ডিং লেআউট এবং উদ্ধৃতি নিশ্চিতকরণের জন্য মূল জ্যামিতি।
- ওয়েল্ডিং লেগ: আকার অনুযায়ী f1 এবং f2 → শিপইয়ার্ড ফিট-আপ, ওয়েল্ড প্রস্তুতি এবং সহায়ক কাঠামোর মধ্যে লোড স্থানান্তরের জন্য গুরুত্বপূর্ণ।
- গণনাকৃত ওজন: 0.19 থেকে 8.32 কেজি → প্যাকিং, ইনস্টলেশন হ্যান্ডলিং, প্রতিস্থাপন পরিকল্পনা এবং মালবাহী অনুমানের জন্য দরকারী।
- উপাদানের রেফারেন্স: মাইল্ড স্টিল / SS400 বা সমতুল্য, SM400A / SM400B / SM400C এবং স্টেইনলেস স্টিলের বিকল্পগুলি প্রকল্পের প্রয়োজনীয়তা অনুসারে নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার → চূড়ান্ত পেইন্ট সিস্টেম জাহাজের স্পেসিফিকেশন বা ইয়ার্ডের প্রয়োজনীয়তা অনুসরণ করবে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র আকার |
অনুমোদিত লোড KN |
b | B | D | H | T | ওয়েল্ডিং লেগ f1 |
f2 | ওজন |
| 0.5 | 4.9 | 13 | 52 | 26 | 26 | 13 | 4 | - | 0.19 |
| 1 | 9.8 | 15 | 68 | 38 | 38 | 15 | 6 | - | 0.39 |
| 2 | 19.6 | 19 | 86 | 48 | 48 | 19 | 9 | - | 0.78 |
| 3 | 29.4 | 24 | 108 | 60 | 60 | 22 | 11 | - | 1.42 |
| 5 | 49 | 32 | 144 | 80 | 80 | 32 | 13 | - | 3.68 |
| 7.5 | 73.5 | 36 | 162 | 90 | 90 | 36 | 8 | 12 | 5.24 |
| 10 | 98 | 42 | 189 | 105 | 105 | 42 | 9 | 14 | 8.32 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ 1: অনুমোদিত লোড এবং জাহাজের অঙ্কন অনুসারে JIS F 3410 টাইপ C এবং নামমাত্র আকার 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 নিশ্চিত করুন।
ধাপ 2: প্রকৃত ব্যবহার নিশ্চিত করুন: রশি টার্মিনাল ফিক্সিং, শেকল সংযোগ, পুলি ফিক্সিং, মুরিং আনুষঙ্গিক সংযোগ, বা অন্যান্য জাহাজ সংযুক্তি পয়েন্ট।
ধাপ 3: লোডের দিক, সংযোগ হার্ডওয়্যার, প্রযোজ্য হলে ন্যূনতম শেকল প্রয়োজনীয়তা নিশ্চিত করুন এবং অ্যাপ্লিকেশনটি নন-লিফটিং, কার্গো-সম্পর্কিত, নাকি বিশেষ অনুমোদনের অধীন তা নিশ্চিত করুন।
ধাপ 4: ইনস্টলেশন কাঠামো নিশ্চিত করুন: ডেক, বাল্কহেড, ব্র্যাকেট, ফাউন্ডেশন প্লেট, উপলব্ধ ওয়েল্ডিং দৈর্ঘ্য, ওয়েল্ড লেগ, স্থানীয় রিইনফোর্সমেন্ট এবং শিপইয়ার্ড ওয়েল্ড পরিদর্শন প্রয়োজনীয়তা।
ধাপ 5: উপাদান এবং ফিনিস নিশ্চিত করুন: SS400 / মাইল্ড স্টিল / SM400 সমতুল্য / স্টেইনলেস স্টিলের বিকল্প, Sa 2.5 ব্লাস্টিং, শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, বা বিশেষ ক্ষয়রোধী সুরক্ষা।
ধাপ 6: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, ম্যাগনেটিক পার্টিকেল / ডাই পেনিট্রান্ট পরীক্ষা, FEA রিপোর্ট, বা প্রয়োজনে পুল টেস্ট।
ধাপ 7: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন, লোড স্কেচ এবং পণ্যের ছবি সরবরাহ করুন যদি এটি একটি প্রতিস্থাপন প্রকল্প হয়।
কাঠামো
স্টিল প্লেট আই বডি | কেন্দ্রীয় আই খোলার | মসৃণ যোগাযোগের পৃষ্ঠ | ওয়েল্ডেড প্রান্ত / বেস এলাকা | ওয়েল্ডিং লেগ f1 / f2 | মার্কিং এলাকা | ব্লাস্টেড এবং শপ-প্রাইমড পৃষ্ঠ
ওয়েল্ডিং, লোডের দিক এবং প্রকৌশল সুবিধা
- টাইপ C জাহাজের কাঠামোর জন্য একটি কমপ্যাক্ট ওয়েল্ডেড আই সংযোগ সরবরাহ করে যেখানে একটি শেকল, রশি টার্মিনাল বা পুলির একটি বোল্লার্ড-শৈলীর মুরিং পোস্টের পরিবর্তে একটি সংজ্ঞায়িত সংযুক্তি পয়েন্টের প্রয়োজন হয়।
- 4.9 থেকে 98 kN পর্যন্ত অনুমোদিত লোডের পরিসীমা একটি স্পষ্ট প্রাথমিক নির্বাচন ভিত্তি দেয়, তবে চূড়ান্ত গ্রহণযোগ্যতা লোডের দিক, সংযোগ হার্ডওয়্যার, ওয়েল্ডের গুণমান এবং সহায়ক কাঠামোর শক্তির উপর নির্ভর করে।
- JIS টাইপ C টেবিলে ওয়েল্ডিং লেগের মান অন্তর্ভুক্ত করা হয়েছে, যা শিপইয়ার্ডগুলিকে নতুন নির্মাণ বা মেরামতের কাজের সময় ফিট-আপ, ওয়েল্ড প্রস্তুতি এবং ইনস্টলেশন সম্ভাব্যতা পরীক্ষা করতে সহায়তা করে।
- আই-কন্টাক্ট এলাকাটি মসৃণ এবং দৃশ্যমান ফাটল এবং ফ্লেকিং থেকে মুক্ত হওয়া উচিত, যা শেকল বা রশি টার্মিনাল হার্ডওয়্যারের সাথে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করে।
- উপাদানের ট্রেসেবিলিটি অর্ডারের সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে। SS400 / মাইল্ড স্টিল টাইপ C এর জন্য একটি সাধারণ স্ট্যান্ডার্ড রেফারেন্স, যখন SM400A / SM400B / SM400C বা স্টেইনলেস স্টিল উৎপাদনের আগে নিশ্চিত করা উচিত।
- ম্যাগনেটিক পার্টিকেল পরিদর্শন বা ডাই পেনিট্রান্ট পরিদর্শন নির্দিষ্ট করা হলে ব্যবস্থা করা যেতে পারে, বিশেষ করে আই কনট্যুর, কাটা প্রান্ত, মেশিনেড / গঠিত রূপান্তর এবং ওয়েল্ডিং-সংলগ্ন এলাকার চারপাশে।
- আই খোলার চারপাশে স্ট্রেস কনসেন্ট্রেশন, ওয়েল্ড টো এবং সহায়ক কাঠামোর ইন্টারফেস পরীক্ষা করার জন্য প্রয়োজনে FEA-ভিত্তিক শক্তি পর্যালোচনা ব্যবহার করা যেতে পারে।
- একটি প্রকল্প-নির্দিষ্ট পুল টেস্ট বা প্রুফ-লোড যাচাইকরণ ব্যবস্থা করা যেতে পারে যখন প্রয়োজনীয় টেস্ট লোড, লোডিং দিক, ফিক্সচার ব্যবস্থা এবং পর্যবেক্ষণের সুযোগ ক্রেতা বা ক্লাস প্রয়োজনীয়তা দ্বারা স্পষ্টভাবে সংজ্ঞায়িত করা হয়।
কাস্টম অ্যাট্রিবিউটস
- স্ট্যান্ডার্ড: JIS F 3410-1999 → যখন জাহাজের অঙ্কন বা ক্রয় স্পেসিফিকেশন JIS শিপ আই প্লেট মাত্রা কল করে তখন ব্যবহার করুন।
- টাইপ: টাইপ C → ওয়েল্ডেড জাহাজ সংযুক্তি পয়েন্টগুলির জন্য কমপ্যাক্ট স্টিল প্লেট আই প্লেট কনফিগারেশন।
- নামমাত্র আকার: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 → অনুমোদিত লোড, শেকল ব্যবস্থা এবং ইনস্টলেশন অঙ্কন অনুসারে নির্বাচন করুন।
- অনুমোদিত লোড: 4.9 থেকে 98 kN → আই প্লেটের জন্য নির্বাচন রেফারেন্স, রশির ব্রেক লোড, বোল্লার্ড SWL, বা ডিফল্ট প্রুফ টেস্ট লোড নয়।
- উপাদান: SS400 / মাইল্ড স্টিল / SM400 সমতুল্য / স্টেইনলেস স্টিলের বিকল্প → চূড়ান্ত গ্রেড, শংসাপত্র এবং ওয়েল্ডেবিলিটি প্রয়োজনীয়তা উদ্ধৃতির আগে নিশ্চিত করা উচিত।
- ইনস্টলেশন: জাহাজের কাঠামোর সাথে ওয়েল্ডেড → ডেক প্লেট, ব্র্যাকেট, বাল্কহেড, ওয়েল্ড লেগ এবং স্থানীয় রিইনফোর্সমেন্ট শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার → চূড়ান্ত পেইন্ট সিস্টেম জাহাজের কোটিং স্পেসিফিকেশন অনুসরণ করবে।
- পরিদর্শন: ভিজ্যুয়াল পরিদর্শন, মাত্রিক পরীক্ষা, এবং ঐচ্ছিক MT / PT / FEA / পুল টেস্ট → পরিদর্শন সুযোগ ক্রয় আদেশে উল্লেখ করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, ক্লাস শংসাপত্র, এবং সাক্ষী পরিদর্শন অর্ডার সুযোগ এবং অনুমোদন প্রক্রিয়ার অধীন।
কিভাবে কাজ করে
রশি টার্মিনাল বা শেকল আই খোলার সাথে সংযুক্ত → লোড টাইপ C আই প্লেটে প্রবেশ করানো হয় → শক্তি স্টিল প্লেট বডি এবং ওয়েল্ডিং লেগের মাধ্যমে স্থানান্তরিত হয় → সহায়ক জাহাজের কাঠামো এবং রিইনফোর্সমেন্ট লোড বহন করে → প্রকল্পের প্রয়োজনীয়তা অনুসারে পরিদর্শন এবং চূড়ান্ত কোটিং সম্পন্ন হয়
অ্যাপ্লিকেশন
জাহাজ মুরিং আনুষঙ্গিক সংযোগ | রশি টার্মিনাল ফিক্সিং | শেকল সংযুক্তি পয়েন্ট | পুলি ফিক্সিং পয়েন্ট | ডেক ফিটিংস | বাল্কহেড বা ব্র্যাকেট-মাউন্টেড সংযোগ পয়েন্ট | নতুন নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন কাজ
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
