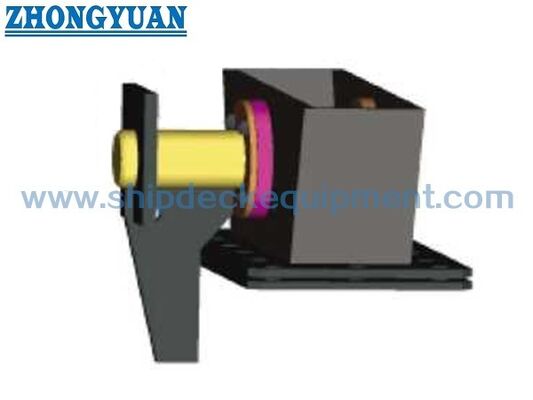

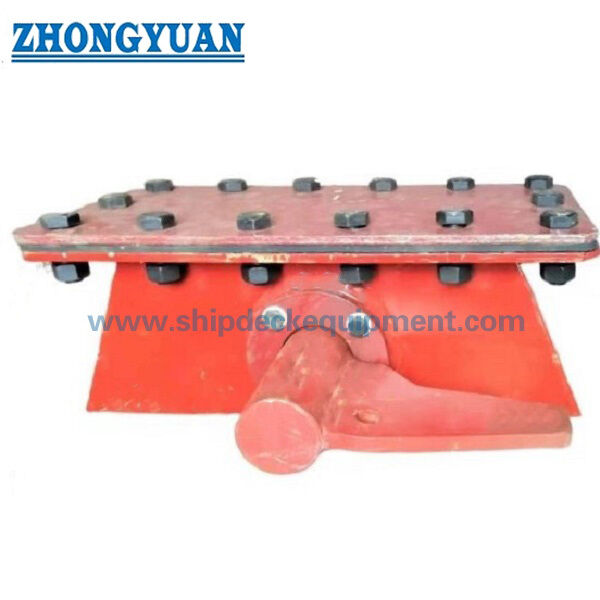

চেইন লকারের জন্য অপসারণযোগ্য অ্যাঙ্কর চেইন ক্যাবল ক্ল্যাশ JIS F 2025 টাইপ A

চেইন লকার এর জন্য বিচ্ছিন্ন অ্যাঙ্কর চেইন কেবল ক্ল্যাঞ্চ | JIS F 2025 টাইপ এ

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2025 টাইপ এ বিচ্ছিন্ন কেবল ক্ল্যাঞ্চ হল একটি চেইন-লকার ফিটিং যা চেইন-লকার বাল্কহেডে অ্যাঙ্কর-চেইনের শেষ প্রান্ত সুরক্ষিত করতে ব্যবহৃত হয়। এর বিচ্ছিন্ন প্লাগ / কভার এবং পিন ব্যবস্থা একটি অনুমোদিত জরুরি-পরিত্যাগ পদ্ধতির প্রয়োজন হলে চেইন সংযোগ নিয়ন্ত্রিতভাবে মুক্তি দেওয়ার একটি উপায় সরবরাহ করে। এটি কোনও ডেক চেইন স্টপার, লিফটিং ফিটিং, টোয়িং কম্পোনেন্ট বা রুটিন অ্যাঙ্কর-হ্যান্ডলিং ডিভাইস নয়।

প্রদত্ত মাত্রিক তথ্য JIS F 2025:1992 অনুসরণ করে। JIS F 2025:2021 হল বর্তমান সক্রিয় সংস্করণ, তাই নতুন নির্মাণ এবং ক্লাস-সম্পর্কিত অর্ডারগুলির উদ্ধৃতির আগে প্রযোজ্য সংস্করণ নিশ্চিত করা উচিত। নির্বাচন অ্যাঙ্কর-চেইনের নামমাত্র ব্যাস, চেইন গ্রেড এবং প্রকল্পের লোড ভিত্তি, চেইন-লকার বাল্কহেড জ্যামিতি, রিলিজ অ্যাক্সেস, ওয়েল্ডিং ইন্টারফেস, সিলিং প্রয়োজনীয়তা, কোটিং সিস্টেম এবং প্রয়োজনীয় পরিদর্শন সুযোগের উপর ভিত্তি করে হওয়া উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের কার্যকারিতা: চেইন লকারে অ্যাঙ্কর-চেইনের শেষ প্রান্ত সুরক্ষিত করা ওrarr; চেইন-লকার বাল্কহেডে একটি সংজ্ঞায়িত সংযোগ এবং একটি বিচ্ছিন্ন রিলিজ ব্যবস্থা সরবরাহ করে।
• মান এবং প্রকার: JIS F 2025 টাইপ এ বিচ্ছিন্ন প্রকার ওrarr; টাইপ এ হল বিচ্ছিন্ন কনফিগারেশন; টাইপ বি হল স্থির কনফিগারেশন।
• মান সংস্করণ: 1992 মাত্রিক তথ্য সরবরাহ করা হয়েছে; 2021 সংস্করণ বর্তমান ওrarr; উৎপাদনের আগে চুক্তি, জাহাজের অঙ্কন এবং ক্লাস প্রয়োজনীয়তা নিশ্চিত করুন।
• নামমাত্র আকার পরিসীমা: 52 থেকে 120, নামমাত্র আকার 73 সহ ওrarr; 50-52 মিমি থেকে 114-120 মিমি পর্যন্ত প্রযোজ্য অ্যাঙ্কর-চেইনের ব্যাস অন্তর্ভুক্ত করে।
• আনুমানিক ভর: 40.5 থেকে 274 কেজি ওrarr; হ্যান্ডলিং, বাল্কহেড ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের সাথে প্রাসঙ্গিক।
• মান উপাদান ভিত্তি: SS400 বডি নির্দিষ্ট উপাদান ইস্পাত, পিতল, গ্যাসকেট, প্যাকিং এবং ধরে রাখার উপকরণ সহ ওrarr; স্টেইনলেস স্টিল বা বিকল্প উপকরণের জন্য অনুমোদিত প্রকল্প অঙ্কন প্রয়োজন।
• ইনস্টলেশন: চেইন-লকার বাল্কহেডে ওয়েল্ড করা ওrarr; মানটি প্রয়োজনে বডিকে একটি বাঁকা মাউন্টিং পৃষ্ঠের সাথে মেলানোর অনুমতি দেয়।
• সিলিং এবং টেস্টিং: গ্যাসকেট এবং প্যাকিং কর্মক্ষমতা নির্দিষ্ট সিলিং ডিউটি সমর্থন করা উচিত ওrarr; যেকোনো সম্পূর্ণ-সমাবেশ জলরোধী পরীক্ষার চাপ এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্প দ্বারা নিশ্চিত করতে হবে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ 1: প্রযোজ্য মান সংস্করণ, টাইপ এ বিচ্ছিন্ন কনফিগারেশন এবং JIS F 2025 A52 এর মতো পদবি নিশ্চিত করুন।

ধাপ 2: অ্যাঙ্কর-চেইনের নামমাত্র ব্যাস, চেইন গ্রেড, চেইন সার্টিফিকেট ডেটা এবং অর্ডারটি নতুন নির্মাণ বা বিদ্যমান কেবল ক্ল্যাঞ্চ প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।

ধাপ 3: চেইন-লকার ব্যবস্থা, বাল্কহেড পুরুত্ব / বক্রতা, ওয়েল্ডেড ইনস্টলেশন ইন্টারফেস, রিইনফোর্সমেন্ট ডিটেইল, চেইন দিক এবং উপলব্ধ অপারেটিং অ্যাক্সেস সরবরাহ করুন।

ধাপ 4: বডি, কভার, পিন, স্টপার, ফাস্টেনার, গ্যাসকেট, প্যাকিং, ধরে রাখার অংশ এবং যেকোনো স্টেইনলেস স্টিল বা বিশেষ-উপাদানের প্রয়োজনীয়তার জন্য উপাদান সময়সূচী নিশ্চিত করুন।

ধাপ 5: সারফেস ট্রিটমেন্ট, সিলিং ডিউটি, যেকোনো জলরোধী ফাংশন পরীক্ষা, রিলিজ / রিসেট পদ্ধতি, পরিদর্শন পয়েন্ট এবং কভার হ্যান্ডেল প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 6: পরিমাণ, সার্টিফিকেট এবং ক্লাস সুযোগ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, অনুমোদিত অঙ্কন, বিদ্যমান-পণ্যের ছবি এবং প্যাকিং প্রয়োজনীয়তা নিশ্চিত করুন।

গঠন

SS400 বডি | বিচ্ছিন্ন কভার / প্লাগ | পিন এবং স্টপার অ্যাসেম্বলি | প্যাকিং গ্ল্যান্ড | গ্যাসকেট এবং প্যাকিং | ধরে রাখার পিন এবং চেইনলেট | স্টাড বোল্ট এবং নাট | ওয়েল্ডেড চেইন-লকার বাল্কহেড ইন্টারফেস | ঐচ্ছিক কভার হ্যান্ডেল

চেইন-লকার ইনস্টলেশন ও গুণগত সুবিধা

• টাইপ এ হল বিচ্ছিন্ন JIS কনফিগারেশন, যা স্থায়ীভাবে স্থির থাকার পরিবর্তে একটি নিয়ন্ত্রিত জাহাজ পদ্ধতির অধীনে শেষ প্রান্তের সংযোগ মুক্তি দিতে দেয়।
• বডি জ্যামিতি চেইন-লকার বাল্কহেডের সাথে মিলানো উচিত; যেখানে মাউন্টিং পৃষ্ঠ বাঁকা, সেখানে মানটি ইনস্টলেশন পৃষ্ঠের সাথে বডিকে মানিয়ে নেওয়ার অনুমতি দেয়।
• পিন, স্টপার, কভার, প্যাকিং গ্ল্যান্ড, স্টাড-বোল্ট এবং ধরে রাখার অংশের অ্যালাইনমেন্ট একসাথে পরীক্ষা করা উচিত যাতে রিলিজ স্ট্রোক এবং পুনরায় অ্যাসেম্বলি অবস্থা উত্পাদন বিকৃতির দ্বারা প্রভাবিত না হয়।
• উপাদান-ভিত্তিক উপাদান সময়সূচী কাঠামোগত বডি, অপসারণযোগ্য অংশ, পিতলের ফাস্টেনার, গ্যাসকেট, প্যাকিং এবং ধরে রাখার তার / চেইনলেট আইটেমগুলির পৃথক নিয়ন্ত্রণের সমর্থন করে।
• গ্যাসকেট এবং প্যাকিং অবস্থা নির্দিষ্ট সিলিং ডিউটির জন্য গুরুত্বপূর্ণ। উপাদান কর্মক্ষমতা, প্রতিস্থাপনের ব্যবধান, পরীক্ষার চাপ এবং গ্রহণযোগ্যতার মানদণ্ড অনুমোদিত প্রকল্প স্পেসিফিকেশন অনুসরণ করা উচিত।
• ওয়েল্ডেড বাল্কহেড ইন্টারফেস এবং চারপাশের জাহাজের কাঠামো লোড স্থানান্তর, স্থানীয় শক্তিশালীকরণ, অ্যাক্সেস, ক্ষয় সুরক্ষা এবং পরিদর্শনের জন্য শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• কেবল ক্ল্যাঞ্চটি উত্পাদন এবং ইনস্টলেশনের পরে সম্মত পদ্ধতি অনুসারে কার্যকারিতা পরীক্ষা করা উচিত; এটি একটি অ্যাঙ্কর উইন্ডলাস ব্রেক বা ডেক চেইন স্টপার হিসাবে উপস্থাপন করা উচিত নয়।

কাস্টম অ্যাট্রিবিউটস

• মান ভিত্তি: JIS F 2025:1992 সরবরাহকৃত মাত্রা / JIS F 2025:2021 বর্তমান সংস্করণ ওrarr; কোনটি সংস্করণ চুক্তিগতভাবে প্রযোজ্য তা নিশ্চিত করুন।
• প্রকার: টাইপ এ বিচ্ছিন্ন ওrarr; টাইপ বি স্থির কনফিগারেশন থেকে ভিন্ন।
• নামমাত্র আকার: 52 / 56 / 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 111 / 120 ওrarr; প্রযোজ্য অ্যাঙ্কর-চেইনের নামমাত্র ব্যাস দ্বারা নির্বাচন করুন।
• মান পদবি: JIS F 2025 A + নামমাত্র সংখ্যা ওrarr; উদাহরণ: JIS F 2025 A52।
• মান বডি উপাদান: JIS G 3101 SS400 ওrarr; অন্যান্য উপাদান মান উপাদান সময়সূচী অনুসরণ করে।
• ঐচ্ছিক উপাদান: স্টেইনলেস স্টিল বা কাস্টমাইজড উপাদান ওrarr; শুধুমাত্র অনুমোদিত অঙ্কন, ক্ষয় সামঞ্জস্য, ওয়েল্ডিং পদ্ধতি এবং প্রকল্প গ্রহণযোগ্যতার সাপেক্ষে উপলব্ধ।
• অ্যাঙ্কর চেইন গ্রেড: নিশ্চিত করতে হবে ওrarr; সরবরাহকৃত তথ্য বিকল্পভাবে গ্রেড 2 এবং গ্রেড 2 / গ্রেড 3 পর্যন্ত উল্লেখ করে, তাই কোনও অসমর্থিত গ্রেডের দাবি করা হয় না।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, বা প্রকল্প কোটিং ওrarr; চূড়ান্ত সিস্টেম উপাদান, ওয়েল্ডিং ক্রম এবং জাহাজের কোটিং স্পেসিফিকেশনের উপর নির্ভর করে।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার সুযোগ অনুযায়ী উপলব্ধ ওrarr; প্রস্তুতকারকের সার্টিফিকেট, উপাদান ট্রেসেবিলিটি, ক্লাস পরিদর্শন এবং সাক্ষী পয়েন্টগুলি উদ্ধৃতির আগে নিশ্চিত করতে হবে।

কিভাবে কাজ করে

অ্যাঙ্কর-চেইনের শেষ প্রান্ত কেবল ক্ল্যাঞ্চের সাথে সংযুক্ত হয় ওrarr; স্বাভাবিক পরিষেবা চলাকালীন চেইনটি চেইন-লকার বাল্কহেডে সুরক্ষিত থাকে ওrarr; ধরে রাখার অংশগুলি বিচ্ছিন্ন কভার / পিন ব্যবস্থাকে অবস্থানে রাখে ওrarr; একটি অনুমোদিত জরুরি পদ্ধতির অধীনে, ধরে রাখার এবং বিচ্ছিন্ন অংশগুলি একটি নিয়ন্ত্রিত ক্রমে মুক্তি দেওয়া হয় ওrarr; অপারেশন পরে অ্যাসেম্বলি পরিদর্শন, রিসেট এবং পুনরায় সিল করা হয়।

অ্যাপ্লিকেশন

চেইন লকার | অ্যাঙ্কর-চেইনের শেষ প্রান্ত সুরক্ষিত করা | মাঝারি এবং বড় বাণিজ্যিক জাহাজ | কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কন্টেইনার জাহাজ | নতুন নির্মাণ প্রকল্প | প্রতিস্থাপন এবং রেট্রোফিট প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, সম্মত পরীক্ষার সুযোগ এবং শ্রেণীবিভাগ সমাজের অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট এবং পরিদর্শন নথি ব্যবস্থা করা যেতে পারে। তালিকাভুক্ত সমাজগুলি প্রতিটি অর্ডারের সাথে স্বয়ংক্রিয়ভাবে অন্তর্ভুক্ত হয় না।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: JIS F 2025 টাইপ এ এবং টাইপ বি এর মধ্যে পার্থক্য কী?

উত্তর 1: টাইপ এ হল বিচ্ছিন্ন কনফিগারেশন এবং টাইপ বি হল স্থির কনফিগারেশন। টাইপ এ নির্বাচন করা হয় যেখানে জাহাজের ব্যবস্থা অ্যাঙ্কর-চেইনের শেষ প্রান্ত সংযোগ মুক্তি দেওয়ার একটি নিয়ন্ত্রিত পদ্ধতির প্রয়োজন হয়।

প্রশ্ন 2: সঠিক নামমাত্র আকার কিভাবে নির্বাচন করা উচিত?

উত্তর 2: প্রযোজ্য অ্যাঙ্কর-চেইনের ব্যাস থেকে নামমাত্র সংখ্যা নির্বাচন করুন এবং জাহাজের অঙ্কন, চেইন গ্রেড, চেইন-লকার জ্যামিতি, বিদ্যমান ইনস্টলেশন, রিলিজ অ্যাক্সেস এবং অনুমোদিত মান সংস্করণের সাথে এটি নিশ্চিত করুন। টেবিলটি একটি মাত্রিক নির্বাচন রেফারেন্স, SWL বা ব্রেকিং লোডের ঘোষণা নয়।

প্রশ্ন 3: জলরোধী পরীক্ষা এবং গ্রেড 3 চেইন সামঞ্জস্য কি স্ট্যান্ডার্ড হিসাবে অন্তর্ভুক্ত?

উত্তর 3: স্বয়ংক্রিয়ভাবে নয়। বর্তমান মান সিলিং-সম্পর্কিত গ্যাসকেট এবং প্যাকিং কর্মক্ষমতা চিহ্নিত করে, তবে সম্পূর্ণ-সমাবেশ জলরোধী পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্প দ্বারা সংজ্ঞায়িত করতে হবে। সরবরাহকৃত চেইন-গ্রেড বিবৃতিগুলি সাংঘর্ষিক, তাই উদ্ধৃতি বা ডেটাশিটে উল্লেখ করার আগে গ্রেড 3 সামঞ্জস্য নিশ্চিত করতে হবে।
