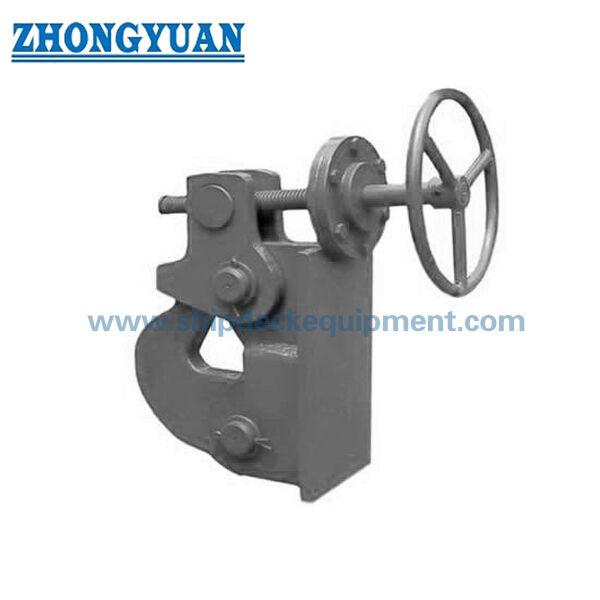

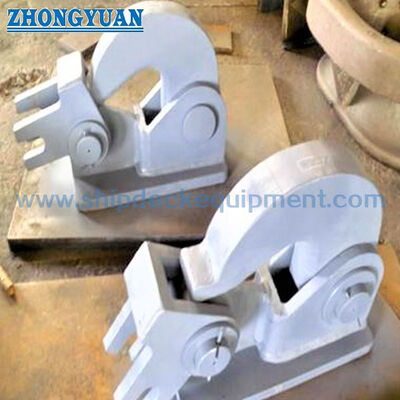

স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার | CB 289-81 চেইন লকার বাল্কহেডের জন্য জলরোধী কেবল ক্লেনচ

স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার | CB 289-81 ওয়াটারটাইট কেবল ক্লেনচ ফর চেইন লকার বাল্কহেড

পণ্যের সংক্ষিপ্ত বিবরণ

CB 289-81 স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজার, যা কেবল ক্লেনচ বা অ্যাঙ্কর কেবল রিলিজার নামেও পরিচিত, এটি অ্যাঙ্কর চেইনের শেষ লিঙ্ক সুরক্ষিত করতে এবং প্রয়োজনে নিয়ন্ত্রিত রিলিজের জন্য ব্যবহৃত হয়। এটি জাহাজের ডেক, বাল্কহেড বা অ্যাঙ্কর চেইন লকারের সীমানায় জাহাজের নকশা, ইনস্টলেশন স্থান, ওয়াটারটাইট প্রয়োজনীয়তা এবং অপারেটিং ব্যবস্থার উপর নির্ভর করে স্থাপন করা যেতে পারে।

এই স্ক্রু-চালিত কেবল ক্লেনচ সরবরাহকৃত প্যারামিটার টেবিলের উপর ভিত্তি করে 25 মিমি থেকে 122 মিমি পর্যন্ত নমিনাল চেইন ব্যাসের পরিসীমা কভার করে এবং গ্রেড 2 এবং গ্রেড 3 অ্যাঙ্কর চেইনের জন্য উল্লেখ করা হয়েছে। শিপইয়ার্ড, রিপেয়ার ইয়ার্ড, জাহাজ মালিক এবং ইঞ্জিনিয়ারিং ক্রেতাদের জন্য প্রধান নিশ্চিতকরণ পয়েন্টগুলি হল চেইনের আকার, অ্যাঙ্কর চেইনের গ্রেড, মাউন্টিং পজিশন, ওয়াটারটাইট ফাংশন টেস্ট, অপারেটিং ক্লিয়ারেন্স, উপাদান, পৃষ্ঠ সুরক্ষা, শংসাপত্রের পরিধি এবং প্রকল্পের অঙ্কনে CB 289-81 বা অন্য কোনো নিশ্চিত সংশোধনী প্রয়োজন কিনা।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজার / কেবল ক্লেনচ → অ্যাঙ্কর চেইনের শেষ লিঙ্ক সুরক্ষিত করে এবং জাহাজের পদ্ধতি অনুসারে নিয়ন্ত্রিত রিলিজ সমর্থন করে।
• প্রযুক্তিগত মান: CB 289-81 সরবরাহকৃত হিসাবে → প্রকল্পের নথি যদি CB* 289-91 উল্লেখ করে তবে সঠিক মান সংশোধনী নিশ্চিত করা উচিত।
• নমিনাল চেইন ব্যাসের পরিসীমা: 25 মিমি থেকে 122 মিমি → ছোট জাহাজ, টাগবোট, ওয়ার্কবোট, অভ্যন্তরীণ জাহাজ এবং অন্যান্য জাহাজের ধরণের জন্য বিভিন্ন অ্যাঙ্কর চেইনের আকার কভার করে যখন জাহাজের অঙ্কন মেলে।
• প্রযোজ্য চেইন গ্রেড: গ্রেড 2 এবং গ্রেড 3 অ্যাঙ্কর চেইন → নির্বাচনের আগে চেইন গ্রেড এবং শেষ লিঙ্কের মাত্রা পরীক্ষা করা উচিত।
• ইনস্টলেশন পজিশন: জাহাজের ডেক, বাল্কহেড, বা অ্যাঙ্কর চেইন লকারের সীমানা → মাউন্টিং কাঠামো, অপারেটিং ক্লিয়ারেন্স এবং ওয়াটারটাইট সীমানা অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• অপারেশন: স্ক্রু-চালিত যান্ত্রিক ব্যবস্থা → সঠিক ইনস্টলেশন এবং রক্ষণাবেক্ষণের পরে ব্যবহারিক ঘূর্ণন অপারেশন এবং নির্ভরযোগ্য রিলিজ / সুরক্ষিত করার জন্য ডিজাইন করা হয়েছে।
• ওয়াটারটাইট প্রয়োজনীয়তা: ওয়াটারটাইট ফাংশন টেস্ট নির্দিষ্ট করা হয়েছে → পরীক্ষার পদ্ধতি, চাপ, সময়কাল এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্পের বা শ্রেণীর প্রয়োজনীয়তা অনুসরণ করা উচিত।
• উপাদান এবং ফিনিশ: C-Mn স্টিল বা স্টেইনলেস স্টিল, Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজিং, বা কাস্টমাইজড সারফেস ট্রিটমেন্ট অর্ডার অনুযায়ী উপলব্ধ।

প্রধান প্রযুক্তিগত প্যারামিটার

CB 289-81 স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজারের জন্য প্রধান ওয়েবপেজ নির্বাচন মাত্রা। মাত্রাগুলি মিমি-তে দেওয়া হয়েছে যদি না অন্যথায় উল্লেখ করা হয়। সম্পূর্ণ সরবরাহকৃত মাত্রা টেবিল ইঞ্জিনিয়ারিং রেফারেন্স বিভাগে রাখা হয়েছে।

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১: পণ্যের নাম এবং মান রেফারেন্স নিশ্চিত করুন: স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজার / কেবল ক্লেনচ, CB 289-81 বা প্রকল্পের নির্দিষ্ট সংশোধনী।

ধাপ ২: জাহাজের অ্যাঙ্কর চেইন স্পেসিফিকেশন অনুযায়ী নমিনাল অ্যাঙ্কর চেইন ব্যাসের পরিসীমা, চেইন গ্রেড এবং শেষ লিঙ্ক / বিটার-এন্ড ব্যবস্থা নিশ্চিত করুন।

ধাপ ৩: ইনস্টলেশন পজিশন নিশ্চিত করুন: ডেক, বাল্কহেড, বা চেইন লকারের সীমানা, উপলব্ধ স্থান, অপারেটিং দিক, খোলার পজিশন এবং ওয়াটারটাইট সীমানা সহ।

ধাপ ৪: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn স্টিল, স্টেইনলেস স্টিল, বা অন্য কোনো নির্দিষ্ট স্টিল গ্রেড, যেকোনো উপাদান শংসাপত্রের প্রয়োজনীয়তা সহ।

ধাপ ৫: পৃষ্ঠের চিকিত্সা এবং ক্ষয় সুরক্ষা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, চূড়ান্ত পেইন্ট সিস্টেম, বা কাস্টমাইজড সারফেস ট্রিটমেন্ট।

ধাপ ৬: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের পরিধি নিশ্চিত করুন: ওয়াটারটাইট ফাংশন টেস্ট, প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, ক্লাস পরিদর্শন, বা প্রয়োজনে সাক্ষী পরিদর্শন।

ধাপ ৭: পরিমাণ, জাহাজের ধরণ, ইনস্টলেশন অঙ্কন বা রেফারেন্স ছবি, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং যেকোনো শ্রেণী সমাজের প্রয়োজনীয়তা সরবরাহ করুন।

কাঠামো

স্ক্রু-চালিত বডি | অ্যাঙ্কর চেইন শেষ লিঙ্ক ক্লেনচিং ইন্টারফেস | জাহাজের লেআউট অনুযায়ী ম্যানুয়াল / রিমোট অপারেটিং সংযোগ | ডেক বা বাল্কহেড মাউন্টিং ইন্টারফেস | ওয়াটারটাইট সিলিং ব্যবস্থা | পরিদর্শন এবং আবরণ পৃষ্ঠ | ঐচ্ছিক স্টেইনলেস স্টিল এক্সিকিউশন

ডিজাইন, ইনস্টলেশন এবং গুণমানের সুবিধা

• স্ক্রু-চালিত কাঠামো অ্যাঙ্কর চেইন শেষ লিঙ্কের ধীরে ধীরে যান্ত্রিক সুরক্ষা এবং রিলিজ সমর্থন করে, যা একটি সাধারণ, শক্তিশালী এবং পরিষেবাযোগ্য ব্যবস্থার জন্য দরকারী।
• জাহাজের অঙ্কন দ্বারা সমর্থিত হলে ডেক বা বাল্কহেড পজিশনে ইনস্টলেশন ব্যবস্থা করা যেতে পারে; মাউন্টিং বিবরণ, শক্তিশালীকরণ এবং ওয়াটারটাইট সীমানা শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
• 25 মিমি থেকে 122 মিমি চেইন ব্যাস পর্যন্ত সরবরাহকৃত আকারের পরিসীমা কেবল ক্লেনচকে বিভিন্ন আকারের জাহাজের জন্য নির্বাচন করার অনুমতি দেয়, যার মধ্যে ছোট নৌকা, টাগবোট, ওয়ার্কবোট, সার্ভিস ভেসেল এবং অভ্যন্তরীণ জাহাজ রয়েছে যখন চেইন স্পেসিফিকেশন মেলে।
• ওয়াটারটাইট ফাংশন টেস্টিং সরবরাহকৃত স্পেসিফিকেশনে তালিকাভুক্ত করা হয়েছে, যা সিলিং ডিজাইন এবং ইনস্টলেশন ইন্টারফেসকে গুরুত্বপূর্ণ ক্রয় এবং পরিদর্শন পয়েন্ট করে তোলে।
• C-Mn স্টিল এবং স্টেইনলেস স্টিলের বিকল্পগুলি ক্রেতাকে ক্ষয়কারী পরিবেশ, রক্ষণাবেক্ষণের প্রত্যাশা, জাহাজের পেইন্ট সিস্টেম এবং প্রকল্পের বাজেট মেলাতে দেয়।
• ঘূর্ণায়মান এবং স্ক্রু যোগাযোগের ক্ষেত্রগুলি উত্পাদন, পৃষ্ঠের চিকিত্সা এবং চূড়ান্ত সমাবেশের পরে অতিরিক্ত অপারেটিং প্রচেষ্টা এড়াতে মসৃণ অপারেশনের জন্য পরীক্ষা করা উচিত।
• পৃষ্ঠের চিকিত্সা Sa 2.5 ব্লাস্টিং সহ ইপোক্সি শপ প্রাইমার, গ্যালভানাইজিং, বা প্রকল্পের আবরণ স্পেসিফিকেশন অনুযায়ী কাস্টমাইজড কোটিং হিসাবে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB 289-81 সরবরাহকৃত হিসাবে → এই স্ক্রু টাইপ অ্যাঙ্কর রিলিজারটি যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন দ্বারা প্রয়োজন হয় তখন এই রেফারেন্সটি ব্যবহার করুন।
• পণ্যের নাম: স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজার / কেবল ক্লেনচ → অ্যাঙ্কর চেইনের শেষ লিঙ্ক সুরক্ষিত এবং রিলিজ করার জন্য ব্যবহৃত হয়, লিফটিং সার্ভিসের জন্য নয়।
• নমিনাল চেইন ব্যাস: 25-122 মিমি → প্রকৃত অ্যাঙ্কর চেইন ব্যাস এবং প্রকল্পের অঙ্কন দ্বারা নির্বাচন করুন।
• অ্যাঙ্কর চেইন গ্রেড: গ্রেড 2 / গ্রেড 3 → উত্পাদনের আগে চেইন গ্রেড এবং শেষ লিঙ্কের মাত্রা নিশ্চিত করা উচিত।
• ইনস্টলেশন: ডেক / বাল্কহেড / চেইন লকারের সীমানা → ইনস্টলেশন ইন্টারফেস এবং ওয়াটারটাইট এলাকা জাহাজের ব্যবস্থার অঙ্কন অনুসরণ করা উচিত।
• অপারেশন: স্ক্রু-চালিত যান্ত্রিক রিলিজ → অপারেটিং হ্যান্ডেল, রড, বা রিমোট অপারেশন লেআউট জাহাজের নকশা অনুযায়ী নিশ্চিত করা উচিত।
• ওয়াটারটাইট ফাংশন: সরবরাহকৃত স্পেসিফিকেশন অনুযায়ী পরীক্ষা প্রয়োজন → পরীক্ষার পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্পের প্রয়োজনীয়তা দ্বারা নিশ্চিত করা হবে।
• উপাদান: C-Mn স্টিল বা স্টেইনলেস স্টিল → সঠিক গ্রেড এবং শংসাপত্রের পরিধি অর্ডারের আগে নিশ্চিত করা উচিত।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, বা কাস্টমাইজড → চূড়ান্ত ফিনিশ প্রকল্পের ক্ষয় সুরক্ষা প্রয়োজনীয়তা অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → ক্লাস অনুমোদন, সাক্ষী পরিদর্শন, এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

অ্যাঙ্কর চেইনের শেষ লিঙ্ক কেবল ক্লেনচ দ্বারা স্থির করা হয় → স্ক্রু মেকানিজম স্বাভাবিক পরিষেবা চলাকালীন লিঙ্কটি সুরক্ষিত রাখে → অপারেটর রিলিজের প্রয়োজন হলে নির্দিষ্ট অবস্থান থেকে স্ক্রু / কন্ট্রোল ব্যবস্থা ঘোরান → জাহাজের পদ্ধতি অনুসারে শেষ লিঙ্কটি রিলিজ করা হয় → প্রকল্পের পরীক্ষার প্রয়োজনীয়তা অনুসারে ওয়াটারটাইট ফাংশন পরীক্ষা করা হয়

অ্যাপ্লিকেশন

ছোট জাহাজ | টাগবোট | ওয়ার্কবোট | সার্ভিস বোট | প্যাট্রোল বোট | সরকারি জাহাজ | অভ্যন্তরীণ জাহাজ | অ্যাঙ্কর চেইন লকার | ডেক অ্যাঙ্কর চেইন শেষ সুরক্ষিত করার স্থান | বাল্কহেড অ্যাঙ্কর চেইন শেষ সুরক্ষিত করার স্থান | নতুন নির্মাণ এবং মেরামত প্রকল্প

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদান ট্রেসেবিলিটি, ওয়াটারটাইট পরীক্ষার প্রয়োজনীয়তা এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক CB 289-81 স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলিজার কিভাবে নির্বাচন করা উচিত?

উত্তর ১: নমিনাল অ্যাঙ্কর চেইন ব্যাস, চেইন গ্রেড, শেষ লিঙ্ক ব্যবস্থা, ইনস্টলেশন পজিশন, অপারেটিং ক্লিয়ারেন্স এবং জাহাজের অঙ্কন দ্বারা মডেল নির্বাচন করুন। সরবরাহকৃত টেবিলটি 25 মিমি থেকে 122 মিমি পর্যন্ত চেইন ব্যাসের পরিসীমা কভার করে।

প্রশ্ন ২: এই কেবল ক্লেনচ কি ডেক এবং বাল্কহেড উভয় পজিশনে ইনস্টল করা যেতে পারে?

উত্তর ২: জাহাজের নকশা মাউন্টিং ইন্টারফেস এবং ওয়াটারটাইট সীমানা সমর্থন করলে এটি ডেক বা বাল্কহেড পজিশনে ব্যবস্থা করা যেতে পারে। শিপইয়ার্ড বা ডিজাইন অফিস শক্তিশালীকরণ, খোলার অবস্থান, অপারেশন দিক এবং পরিদর্শন প্রয়োজনীয়তা নিশ্চিত করা উচিত।

প্রশ্ন ৩: প্রতিটি অর্ডারের সাথে কি ক্লাস সার্টিফিকেট স্বয়ংক্রিয়ভাবে সরবরাহ করা হয়?

উত্তর ৩: না। ক্লাস-সম্পর্কিত সার্টিফিকেট, সাক্ষী পরিদর্শন, উপাদান ট্রেসেবিলিটি এবং ওয়াটারটাইট টেস্ট ডকুমেন্টেশন উদ্ধৃতির আগে নিশ্চিত করা উচিত এবং প্রকল্পের প্রয়োজনীয়তা এবং ক্লাস অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা উচিত।
