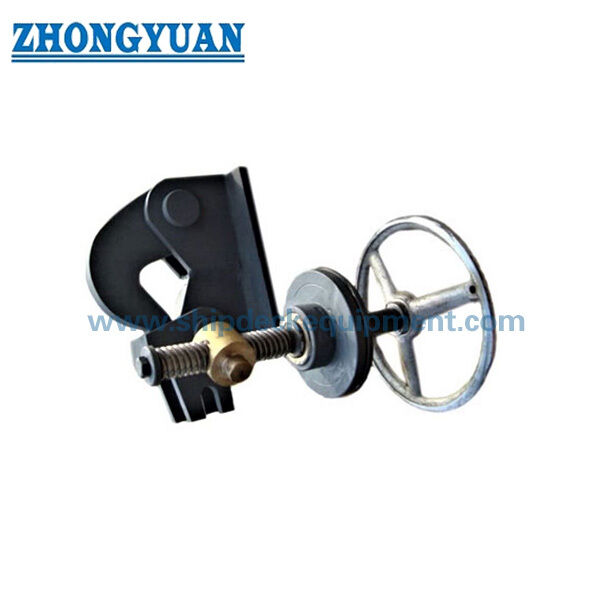

২৮, ৩২ ও ৩৪ মিমি চেইনের জন্য জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার | CB/Z 887-2007

জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার 28, 32 & 34 মিমি চেইন জন্য।

পণ্যের সংক্ষিপ্ত বিবরণ

সিবি / জেড 887-2007 জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার একটি যান্ত্রিক চেইন-শেষ সুরক্ষা এবং নিয়ন্ত্রিত-রিলিজ সমাবেশ। জলরোধী কনফিগারেশন একটি রিলিজ হুক, অপারেটিং শ্যাফ্ট,ট্রাপিজয়েডাল স্ক্রু, স্লাইডার, লকিং পার্টস এবং একটি প্যাকড ফিলিং বক্স বিন্যাস যাতে নির্দিষ্ট সিলিং ফাংশন বজায় রেখে ইনস্টলেশন সীমানা মাধ্যমে মুক্তি প্রক্রিয়া পরিচালনা করা যেতে পারে।

এই পৃষ্ঠায় 28 মিমি, 32 মিমি এবং 34 মিমি জলরোধী কনফিগারেশনগুলি CB/Z 887-2007 দ্বারা সংজ্ঞায়িত করা হয়েছে। নির্বাচন এবং উত্পাদন প্রযোজ্য মানক অঙ্কনগুলির সাথে পরীক্ষা করা উচিত,প্রকৃত চেইন-এন্ড সংযোগ, ইনস্টলেশন ইন্টারফেস, অপারেটিং দিকনির্দেশনা, উপলব্ধ ক্লিয়ারেন্স এবং অনুমোদিত প্রকল্প ডকুমেন্টেশন।জলরোধী কনফিগারেশন একটি পৃথক বিন্যাস এবং নীচের মাত্রা টেবিল দ্বারা প্রতিনিধিত্ব করা হয় না.

দ্রুত বিবরণী

• পণ্যের ধরণঃ জলরোধী স্ক্রু টাইপ অ্যাঙ্কর চেইন রিলেজার → স্বাভাবিক অবস্থায় চেইন শেষটি বন্ধ করে দেয় এবং নিয়ন্ত্রিত যান্ত্রিক মুক্তি ফাংশন সরবরাহ করে।

• স্ট্যান্ডার্ডঃ CB/Z 887-2007 → এই পৃষ্ঠায় উত্পাদন মাত্রা, জলরোধীতা, পরিদর্শন এবং মানের প্রয়োজনীয়তা শুধুমাত্র এই মানের উপর ভিত্তি করে।

• প্রযোজ্য অ্যাঙ্কর চেইনঃ 28 / 32 / 34 মিমি → পৃথক স্ট্যান্ডার্ড মাপ; অনুমোদিত চেইন এবং ইনস্টলেশন অঙ্কন থেকে সঠিক আকার নির্বাচন করুন।

• জলরোধী কনফিগারেশনঃ অপারেটিং শ্যাফ্টের চারপাশে প্যাক করা ফিলিং বক্স সিলিং → জলরোধী ধরণের জন্য প্রয়োজনীয় সিলিং ইন্টারফেস সরবরাহ করে।

• জলরোধীতার প্রয়োজনীয়তাঃ ফুডিং বক্সের সমন্বয়টি কোনও ফুটো ছাড়াই কমপক্ষে 0.4 এমপিএ স্ট্যাটিক জল চাপ সহ্য করতে পারে।

• অপারেটিং মেশিনঃ ট্রাপিজয়েডাল স্ক্রু + স্লাইডার + মুক্তি হুক → ম্যানুয়াল শ্যাফ্ট ঘূর্ণন হুকের নিয়ন্ত্রিত বিচ্ছিন্নতা তৈরি করে।

• স্ট্যান্ডার্ড থ্রেডের আকারঃ ২৮ মিমি চেইনের জন্য Tr 24×5-7; 32 / 34 মিমি চেইনের জন্য Tr 26×5-7 → মূল মেশিনিং এবং সমাবেশ-নিয়ন্ত্রণের মাত্রা।

• রেফারেন্স ভরঃ ২৩ / ২৮ / ২৮ কেজি ২৮ / ৩২ / ৩৪ মিমি জলরোধী কনফিগারেশনের জন্য → ইনস্টলেশন হ্যান্ডলিং এবং প্যাকিংয়ের জন্য উপযোগী।

প্রধান প্রযুক্তিগত পরামিতি

CB/Z 887-2007 জলরোধী কনফিগারেশন। মাত্রা মিলিমিটারে। বন্ধনী মধ্যে মানগুলি রেফারেন্স মাত্রা।

নির্বাচন ও অনুসন্ধান গাইড

• ধাপ ১ঃ CB/Z 887-2007 জলরোধী স্ক্রু-টাইপ কনফিগারেশন এবং প্রয়োজনীয় 28 / 32 / 34 মিমি অ্যাঙ্কর-চেইন আকার নিশ্চিত করুন।

• ধাপ ২ঃ অনুমোদিত অঙ্কন থেকে চেইন-এন্ড সংযোগ, ইনস্টলেশনের সীমানা, এইচ / এইচ / বি / এল / বি ইন্টারফেস মাত্রা, শ্যাফ্ট দিক এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স নিশ্চিত করুন।

• পদক্ষেপ 3: জলরোধীতা পরীক্ষার প্রয়োজনীয়তা, গ্রাহক / শ্রেণী / তৃতীয় পক্ষের সাক্ষীর সুযোগ এবং প্রয়োজনীয় পরীক্ষার নথিপত্র নিশ্চিত করুন।

• ধাপ ৪ঃ উপাদান উপাদানের তালিকা, উপাদানের ট্রেসেবিলিটি, প্যাকেজিং স্পেসিফিকেশন, তৈলাক্তকরণের প্রয়োজনীয়তা এবং প্রতিরক্ষামূলক লেপ নিশ্চিত করুন।

• ধাপ ৫ঃ পরিমাণ, অ্যাপ্লিকেশন পাত্রে প্রকার, ইনস্টলেশনের অবস্থান, অঙ্কন বা রেফারেন্স ফটো, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং অনুমোদন নথির প্রয়োজনীয়তা প্রদান করুন।

কাঠামো

প্রধান শরীর। মুক্ত হুক। বড় শ্যাফ্ট। ছোট শ্যাফ্ট। লকিং ক্যাপচার। কম্প্রেশন বাদাম। কম্প্রেশন স্লিভ। প্যাকিং। স্টাফিং বক্সের শরীর। বুশ। ট্রাপিজয়েডাল স্ক্রু। স্লাইডার।

উত্পাদন ও প্রযুক্তিগত মানের প্রয়োজনীয়তা

• মাত্রা নিয়ন্ত্রণঃ H, h, b, L, B, t, d এবং l মাত্রা, নির্দিষ্ট ট্রাপিজয়েডাল থ্রেড সহ, CB/Z 887-2007 কনফিগারেশন এবং নিয়ন্ত্রিত উত্পাদন অঙ্কন অনুসরণ করবে।

• থ্রেড এবং স্লাইডিং পার্টসঃ ট্রাপিজয়েডাল স্ক্রু, জোড়ানোর থ্রেড, স্লাইডার এবং শ্যাফ্ট ফিটগুলি মেশিন করা হবে এবং একত্রিত করা হবে যাতে চলাচল মসৃণ এবং বাঁধন মুক্ত হয়;ক্ষতিকারক ছাঁচ এবং ধারালো প্রান্ত অপসারণ করা উচিত.

• জলরোধী সমন্বয়ঃ প্যাকিং, কম্প্রেশন স্লিভ, কম্প্রেশন বাদাম এবং ভরাট বাক্সের উপাদানগুলি সঠিকভাবে মাউন্ট করা উচিত যাতে জলরোধী কনফিগারেশন নির্দিষ্ট সিলিং প্রয়োজনীয়তা পূরণ করে।

• জলরোধীতা পরীক্ষাঃ ভরাট বাক্সের সমন্বয়টি কোনও ফুটো ছাড়াই কমপক্ষে 0.4 এমপিএ স্ট্যাটিক জলের চাপ সহ্য করতে হবে। পরীক্ষার সম্পাদন এবং প্রত্যক্ষদর্শী অনুমোদিত পরিদর্শনের সুযোগ অনুসরণ করবে।

• অপারেটিং ফাংশনঃ মুক্তি হুক, শ্যাফ্ট, স্ক্রু এবং স্লাইডারগুলি আটকে না রেখে নির্ধারিত লকিং এবং মুক্তির ক্রমটি দিয়ে কাজ করবে।খোলা/লকিং দিকের চিহ্নিতকরণ সমাবেশের পর পরিষ্কার হতে হবে.

• উপাদান নিয়ন্ত্রণঃ উপাদান উপাদানগুলিকে CB/Z 887-2007 দ্বারা নির্দিষ্ট উপাদান তালিকা এবং রেফারেন্সযুক্ত উপাদান মানগুলির সাথে সঙ্গতিপূর্ণ হতে হবে।উপাদান প্রতিস্থাপন উত্পাদন আগে প্রকল্প অনুমোদন প্রয়োজন.

• পৃষ্ঠ এবং তৈলাক্তকরণঃ ঘর্ষণ, থ্রেড এবং বিয়ারিং-যোগাযোগ এলাকায় উপযুক্ত তৈলাক্তকরণ দেওয়া উচিত;এক্সপোজ করা পৃষ্ঠগুলিকে স্ট্যান্ডার্ড এবং অনুমোদিত প্রকল্প লেপ সিস্টেমের দ্বারা প্রয়োজনীয় সুরক্ষা চিকিত্সা দেওয়া উচিত.

• চূড়ান্ত পরিদর্শনঃ রিলিজের আগে উপাদান ডকুমেন্টেশন, প্রধান মাত্রা, চেহারা, সমাবেশ অবস্থা, অপারেটিং নমনীয়তা, জলরোধীতা, চিহ্নিতকরণ এবং বিতরণ ডকুমেন্টেশন যাচাই করুন।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB/Z 887-2007 → এই পৃষ্ঠার জন্য নকশা, উত্পাদন এবং গ্রহণের ভিত্তি।

• কনফিগারেশনঃ জলরোধী স্ক্রু-টাইপ → প্যাকেজড ফিলিং বক্স বিন্যাস অন্তর্ভুক্ত; জলরোধী নয় টাইপ পৃথক।

• চেইন ব্যাসার্ধঃ 28 / 32 / 34 মিমি → এই পৃষ্ঠায় প্রদর্শিত স্ট্যান্ডার্ড বিচ্ছিন্ন আকারের সিরিজ।

• জলরোধীতাঃ ≥0.4 এমপিএ স্ট্যাটিক জল চাপ, কোনও ফুটো নেই → জলরোধী সিলিং বিন্যাসে প্রযোজ্য।

• থ্রেডঃ Tr 24×5-7 বা Tr 26×5-7 → চেইন আকার এবং স্ট্যান্ডার্ড কনফিগারেশন অনুযায়ী নির্বাচিত।

• উপকরণঃ CB/Z 887-2007 অনুযায়ী উপাদান-নির্দিষ্ট কার্বন ইস্পাত, স্টেইনলেস স্টীল এবং তামা-অ্যালগরি উপকরণ → চূড়ান্ত অংশ-বিভাগ গ্রেড নিয়ন্ত্রিত BOM অনুসরণ করে।

• অপারেশনঃ ম্যানুয়াল স্ক্রু এবং স্লাইডার মুক্তি → অপারেটিং দিক, হুক সংযুক্তি এবং উপলব্ধ খালি মান অনুমোদিত ইনস্টলেশন অঙ্কন অনুরূপ হতে হবে।

• পরিদর্শনঃ মাত্রা, চাক্ষুষ, কার্যকরী এবং জলরোধীতা পরীক্ষা → সাক্ষী এবং ডকুমেন্টেশন সুযোগ অর্ডার প্রয়োজনীয়তা অনুযায়ী।

• সার্টিফিকেটের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → প্রস্তুতকারকের শংসাপত্র, উপাদান নথি এবং শ্রেণি / তৃতীয় পক্ষের পরিদর্শন সুযোগ উত্পাদনের আগে সম্মত হতে হবে।

কিভাবে কাজ করে

Anchor chain end is connected to the release hook → Locking parts and screw mechanism retain the hook → Operator turns the operating shaft in the marked release direction → Trapezoidal screw drives the slider → Release hook disengages in a controlled sequence → Assembly is inspected and reset after operation

অ্যাপ্লিকেশন

Watertight anchor-chain end release arrangements | Special-vessel anchoring systems | Drawing-controlled installations | Newbuilding projects | Repair and replacement projects specified to CB/Z 887-2007

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং তৃতীয় পক্ষের পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, সম্মত পরিদর্শন সুযোগ, উপাদান ট্রেসযোগ্যতা এবং অনুমোদনের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে। তারা ডিফল্টরূপে অন্তর্ভুক্ত করা হয় না।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এই পৃষ্ঠায় জলরোধী কনফিগারেশনে কোন চেইনের আকারগুলি অন্তর্ভুক্ত?

A1: এখানে দেখানো স্ট্যান্ডার্ড মাপ 28 মিমি, 32 মিমি এবং 34 মিমি। তারা বিচ্ছিন্ন মাপ,তাই নির্বাচনটি প্রকৃত চেইন এবং অনুমোদিত ইনস্টলেশনের অঙ্কনটির সাথে মিলে যাওয়া উচিত, বরং 28 ′′ 34 মিমিকে অবিচ্ছিন্ন পরিসীমা হিসাবে বিবেচনা করা উচিত.

প্রশ্ন 2: জলরোধী প্রকারের জন্য প্রধান গ্রহণযোগ্যতা প্রয়োজনীয়তা কি?

A2: ভরাট বাক্সের সিলিং বিন্যাসটি কোনও ফুটো ছাড়াই কমপক্ষে 0.4 এমপিএ স্ট্যাটিক জল চাপ সহ্য করতে হবে।অনুমোদিত পরিদর্শন পরিকল্পনায় সাক্ষ্যদান এবং নথির প্রয়োজনীয়তা নির্ধারণ করা উচিত.

প্রশ্ন ৩ঃ উৎপাদনের আগে কোন তথ্যের প্রয়োজন হয়?

A3: চেইনের আকার, ইনস্টলেশনের অঙ্কন, চেইন-এন্ড সংযোগ, সীমানা মাত্রা, শ্যাফ্ট দিক, অপারেটিং ক্লিয়ারেন্স, উপাদান-ডকুমেন্টের প্রয়োজনীয়তা, লেপ, জলরোধীতা পরিদর্শন সুযোগ নিশ্চিত করুন,পরিমাণ এবং সরবরাহের প্রয়োজনীয়তা., পরীক্ষার চাপ এবং সাক্ষী সুযোগ, উপাদান / লেপ প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, এবং বিতরণ সময়সূচী।
