২৮–৫৭মিমি CB887 বাণিজ্যিক জাহাজের জরুরি নোঙর চেইন রিলিজ সিস্টেমের জন্য জলরোধী অ্যাঙ্কর রিলিজার

জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলেজার -- CB 887-1977

পণ্যের সংক্ষিপ্ত বিবরণ

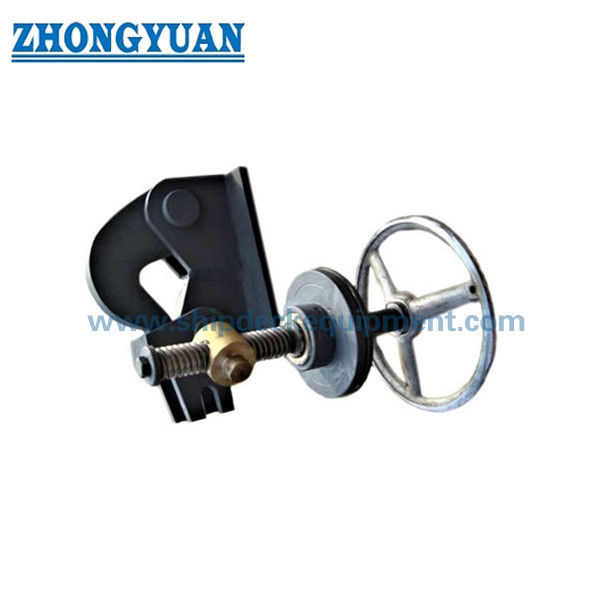

CB 887-1977 জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার একটি যান্ত্রিক জরুরী রিলিজ সমন্বয় যা মূল স্ট্যান্ডার্ড দ্বারা সাবমেরিন অ্যাঙ্কর বিন্যাসগুলির জন্য নির্ধারিত। এটি একটি ঘোরানো শ্যাফ্ট ব্যবহার করে,ট্রাপিজয়েডাল স্ক্রু, স্লাইডার, রিলিজ হুক, লকিং অংশ,এবং একটি প্যাকড ভরাট বাক্স কাঠামো স্বাভাবিক অবস্থায় নোঙ্গর চেইন ধরে রাখতে এবং প্রয়োজন হলে একটি নিয়ন্ত্রিত ম্যানুয়াল অপারেটিং ক্রম মাধ্যমে এটি মুক্তি.

পুরানো CB 887-1977 আকারের সিরিজটি 28 থেকে 57 মিমি পর্যন্ত অ্যাঙ্কর চেইনের ব্যাসার্ধকে কভার করে। এটি প্রতিস্থাপন, মেরামত,অথবা সাধারণ বাণিজ্যিক জাহাজের অ্যাঙ্কর রিলেজারের পরিবর্তে টান-নিয়ন্ত্রিত পণ্য. CB 887-2007 1977 সংস্করণ প্রতিস্থাপন, চেইন আকার সিরিজ সংশোধন, একটি nonwatertight টাইপ যোগ এবং একটি পরিমাণগত watertightness প্রয়োজনীয়তা প্রবর্তন।ইনস্টলেশন ইন্টারফেস, অপারেটিং দিকনির্দেশনা, পরীক্ষার সুযোগ, এবং কর্তৃত্ব বা শ্রেণীর প্রয়োজনীয়তা উদ্ধৃতি এবং উত্পাদন আগে নিশ্চিত করা আবশ্যক।

দ্রুত বিবরণী

• পণ্যের ধরনঃ জলরোধী হেলিক্স / স্ক্রু-টাইপ অ্যাঙ্কর চেইন রিলিজার → যান্ত্রিক ধরে রাখা এবং একটি জলরোধী সীমানা জুড়ে নিয়ন্ত্রিত জরুরী মুক্তি।
• স্ট্যান্ডার্ড ভিত্তিঃ CB 887-1977 পুরানো কনফিগারেশন → মূল স্ট্যান্ডার্ডের ক্ষেত্রটি সাধারণ বাণিজ্যিক জাহাজ নয়, সাবমেরিন অ্যাপ্লিকেশনগুলিতে সীমাবদ্ধ।
• পুরানো চেইন ব্যাসার্ধের পরিসীমাঃ 28 / 31 / 34 / 43 / 49 / 53 / 57 মিমি → বিদ্যমান অনুমোদিত ইনস্টলেশন অঙ্কন এবং চেইন সংযোগ জ্যামিতি দ্বারা নির্বাচন করুন।
• বর্তমান স্ট্যান্ডার্ড নোটঃ CB 887-2007 1977 সংস্করণ প্রতিস্থাপন করে → নতুন প্রকল্পগুলি বর্তমান 28 / 32 / 34 মিমি QS বা QF কনফিগারেশন প্রয়োজন কিনা তা নিশ্চিত করা উচিত।
• জলরোধীতা রেফারেন্স (CB 887-2007): কমপক্ষে 0.4 এমপিএ স্ট্যাটিক জল চাপে ভরাট বাক্সের ফুটো পরীক্ষা → শুধুমাত্র অনুমোদিত পরীক্ষার স্পেসিফিকেশনে অন্তর্ভুক্ত হলে একটি পুরানো সরবরাহের জন্য প্রযোজ্য।
• অপারেটিং প্রক্রিয়াঃ ঘোরানো শ্যাফ্ট + ট্রাপিজয়েডাল স্ক্রু + স্লাইডার + মুক্তি হুক → ম্যানুয়াল অপারেশন মসৃণ আন্দোলন এবং পরিষ্কার খোলা / লক দিক চিহ্নিতকরণের জন্য পরীক্ষা করা উচিত।
• উপাদান ধারণাঃ মিশ্র ইস্পাত, স্টেইনলেস স্টীল, ব্রাস, বুশ এবং প্যাকিং উপাদান → চূড়ান্ত উপাদান গ্রেড অনুমোদিত BOM অনুসরণ, একটি একক জেনেরিক উপাদান বর্ণনা না।
• পরিদর্শন ফোকাসঃ মাত্রা, উপকরণ, পৃষ্ঠের অবস্থা, প্রযোজ্য হলে ঝালাইয়ের গুণমান, জলরোধীতা, অপারেটিং নমনীয়তা, চিহ্নিতকরণ এবং বিতরণ ডকুমেন্টেশন

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রয়োজনীয় স্ট্যান্ডার্ড রিভিউ এবং সার্ভিস ভিত্তি নিশ্চিত করুনঃ পুরানো CB 887-1977 প্রতিস্থাপন / মেরামত, বা বর্তমান CB 887-2007 নকশা।

ধাপ ২ঃ অ্যাঙ্কর চেইনের ব্যাসার্ধ, মূল মডেল চিহ্নিতকরণ, চেইনের শেষ সংযোগ এবং বিদ্যমান ইনস্টলেশন বা জাহাজের অঙ্কন নিশ্চিত করুন।মনে রাখবেন যে বর্তমান স্ট্যান্ডার্ডটি পুরানো 31 মিমি আকারকে 32 মিমিতে পরিবর্তন করেছে.

ধাপ ৩ঃ জলরোধী বা জলরোধী নয় এমন কনফিগারেশন, সীমান্ত চাপ, পরীক্ষার চাপ, ধরে রাখার সময়, ফুটো গ্রহণযোগ্যতা এবং সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করুন।

পদক্ষেপ 4: ইনস্টলেশন ইন্টারফেস, অপারেটিং শ্যাফ্ট দিক, উপলব্ধ অপারেটিং ক্লিয়ারেন্স, মুক্তি দিক, পার্শ্ববর্তী কাঠামো এবং পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেস নিশ্চিত করুন।

ধাপ ৫ঃ অনুমোদিত উপাদান তালিকা, প্যাকিং টাইপ, তৈলাক্তকরণ পয়েন্ট, লেপ সিস্টেম, উপাদান ট্রেসেবিলিটি, প্রস্তুতকারকের ডকুমেন্টেশন এবং যে কোনও শ্রেণি বা কর্তৃপক্ষের পরিদর্শন সুযোগ নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, অ্যাপ্লিকেশন পাত্রে প্রকার, প্রতিস্থাপন ছবি, মূল অঙ্কন বা মাত্রা, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

প্রধান শরীর। মুক্ত হুক। বড় শ্যাফ্ট। ছোট শ্যাফ্ট। লকিং ক্যাপচার। কম্প্রেশন বাদাম। কম্প্রেশন স্লিভ। প্যাকিং। স্টাফিং বক্সের শরীর। বুশ। ট্রাপিজয়েডাল স্ক্রু। স্লাইডার।

জলরোধীতা, যন্ত্রপাতি এবং গুণমানের সুবিধা

• প্যাকড ফিলিং বক্স বিন্যাস একটি জলরোধী কনফিগারেশন নির্দিষ্ট করা হয় যখন অপারেটিং শ্যাফট প্রায় একটি সংজ্ঞায়িত সীল ইন্টারফেস প্রদান করে।
• ট্রাপিজয়েডাল স্ক্রু শ্যাফ্টের ঘূর্ণনকে নিয়ন্ত্রিত স্লাইডার আন্দোলনে রূপান্তর করে, যা একটি উদ্দেশ্যমূলক যান্ত্রিক অপারেটিং ক্রমের মাধ্যমে মুক্তি হুককে বিচ্ছিন্ন করার অনুমতি দেয়।
• লকিং হ্যাচ এবং চিহ্নিত খোলা / লক দিক অনিচ্ছাকৃত অপারেশন কমাতে সাহায্য করে; চূড়ান্ত লকিং এবং অপারেটিং ব্যবস্থা অনুমোদিত অঙ্কন অনুরূপ হতে হবে।
• ফাংশনাল উপকরণগুলি উপাদানগুলির কাজের ভিত্তিতে নির্বাচন করা উচিতঃ শরীর এবং হুকের কাঠামোগত শক্তি, ক্ষয় এবং পরিধান প্রতিরোধের জন্য শ্যাফ্ট,বুশ এবং স্ক্রু অংশের জন্য উপযুক্ত ভারবহন / থ্রেড উপাদান, এবং ভরাট বাক্সের জন্য অনুমোদিত প্যাকিং।
• পরিদর্শনটি উপাদান নথিপত্র, মাত্রা, পৃষ্ঠের ত্রুটি, প্রযোজ্য হলে ঝালাইয়ের গুণমান, তৈলাক্তকরণ, চিহ্নিতকরণ, মসৃণ ঘূর্ণন, ফুটো পরীক্ষা,এবং প্যাকিং / ডেলিভারি রেকর্ড সম্মত সুযোগ অনুযায়ী.
• পুরানো প্রতিস্থাপন কাজের জন্য, সাধারণ ক্যাটালগের সামঞ্জস্যের চেয়ে মাত্রাগুলির বিনিময়যোগ্যতা এবং অপারেটিং অ্যাক্সেস বেশি গুরুত্বপূর্ণ; মূল ইনস্টলেশন অঙ্কনটি উত্পাদন নিয়ন্ত্রণ করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB 887-1977 → সাবমেরিন অ্যাপ্লিকেশনের জন্য পুরানো জলরোধী স্ক্রু-টাইপ অ্যাঙ্কর রিলিজার।
• সার্ভিস স্ট্যাটাসঃ লিগ্যাসি / প্রতিস্থাপন ভিত্তিতে → বর্তমান নতুন বিল্ডিং প্রকল্পগুলিকে CB 887-2007 বা অন্য প্রযোজ্য স্ট্যান্ডার্ড পর্যালোচনা করা উচিত।
• চেইন ব্যাসার্ধঃ 28-57 মিমি পুরানো সিরিজ → সঠিক মূল আকার এবং চেইন-শেষ জ্যামিতি নিশ্চিত করুন।
• জলরোধীতাঃ 0.4 এমপিএ স্ট্যাটিক জল চাপের বর্তমান-মানক রেফারেন্স → পুরানো পরীক্ষার সুযোগ, ধরে রাখার সময় এবং গ্রহণযোগ্যতা আদেশে উল্লেখ করা হবে।
• যন্ত্রপাতিঃ ট্রাপিজয়েডাল স্ক্রু এবং স্লাইডার → শ্যাফ্ট ঘূর্ণন মাধ্যমে নিয়ন্ত্রিত ম্যানুয়াল মুক্তি।
• ইনস্টলেশন ইন্টারফেসঃ নিশ্চিত করা → অনুমোদিত জিএ, সীমানা বিশদ, অপারেটিং দিকনির্দেশ এবং উপলব্ধ ক্লিয়ারেন্স সরবরাহ করুন।
• উপকরণঃ মাল্টি-ম্যাটেরিয়াল সমাবেশ → উপাদান গ্রেড এবং প্রতিস্থাপন অনুমোদিত BOM নিশ্চিতকরণ প্রয়োজন।
• সারফেস ট্রিটমেন্টঃ তৈলাক্ত ঘর্ষণ পৃষ্ঠ + নির্দিষ্ট সুরক্ষা লেপ → চূড়ান্ত লেপ অনুমোদিত প্রকল্প সিস্টেম অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ চুক্তি অনুসারে → প্রস্তুতকারকের শংসাপত্র, উপাদান নথি, পরীক্ষার প্রতিবেদন, ক্লাসের সাক্ষী বা কর্তৃপক্ষের অনুমোদন উদ্ধৃতি দেওয়ার আগে নিশ্চিত করতে হবে।

কিভাবে কাজ করে

Anchor chain is connected to the release hook → Locking parts and the screw mechanism retain the hook in the normal condition → Operator turns the shaft / handwheel in the marked release direction → The trapezoidal screw drives the slider and disengages the hook → Anchor chain is released according to the approved operating procedure → The assembly is inspected, সার্ভিসিং, এবং অপারেশন পরে পুনরায় সেট

অ্যাপ্লিকেশন

পুরনো সাবমেরিন অ্যাঙ্কর সিস্টেম। মেরামত এবং প্রতিস্থাপন প্রকল্প। অঙ্কন নিয়ন্ত্রিত জলরোধী অ্যাঙ্কর চেইন মুক্তি ব্যবস্থা। আসল CB 887-1977 ইনস্টলেশনের সাথে মিলে যাওয়া রিপেয়ার সমাবেশ।

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং তৃতীয় পক্ষের পরিদর্শন চুক্তি, অনুমোদিত পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি প্রয়োজনীয়তা, এবং শ্রেণী বা কর্তৃপক্ষ গ্রহণ পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।সেগুলি ডিফল্টরূপে অন্তর্ভুক্ত নয়.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র। অনুরোধে এবং প্রকল্পের প্রয়োজনীয়তা এবং শ্রেণি / কর্তৃপক্ষের অনুমোদনের সাপেক্ষে উপলব্ধ।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: CB 887-1977 কি বাল্ক ক্যারিয়ার, ট্যাঙ্কার বা অন্যান্য সাধারণ বাণিজ্যিক জাহাজের জন্য উপযুক্ত?

A1: স্ট্যান্ডার্ডের উল্লিখিত আওতায় নয়। CB 887-1977 শুধুমাত্র সাবমেরিন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছিল।বাণিজ্যিক জাহাজের প্রকল্পে জাহাজের ডিজাইনারের অনুমোদিত ব্যবস্থা ব্যবহার করা উচিত এবং একটি উপযুক্ত মান নিশ্চিত করা উচিত, যেমন CB/T 4219-2013 কিছু ছোট এবং মাঝারি জাহাজের সহজ অ্যাঙ্কর রিলিজার বা CB/T 3143-2013 বৃহত্তর কুকুরের প্রকারের চেইন রিলিজার জন্য, যেখানে প্রযোজ্য।

প্রশ্ন ২ঃ বিসি ৮৮৭-২০০৭-এর সাথে বিসি ৮৮৭-১৯৭৭-এর তুলনায় কী পরিবর্তন হয়েছে?

A2: ২০০৭ সংস্করণটি পুরানো মানকে প্রতিস্থাপন করেছে, একটি অ-জলরোধী টাইপ যুক্ত করেছে, পুরানো 43 / 49 / 53 / 57 মিমি আকারগুলি সরিয়ে দিয়েছে, 31 মিমি থেকে 32 মিমি পরিবর্তন করেছে,এবং একটি পরিমাণগত জলরোধীতা প্রয়োজনীয়তা এবং পরীক্ষার পদ্ধতি যোগ করা হয়েছে. উদ্ধৃতি দেওয়ার আগে সঠিক সংশোধনের বিষয়ে সম্মত হতে হবে।

প্রশ্ন ৩ঃ প্রতিস্থাপন মূল্যের জন্য কোন তথ্য অপরিহার্য?

A3: মূল মডেল বা নামের প্লেট, চেইন ব্যাসার্ধ, অনুমোদিত অঙ্কন, ইনস্টলেশন এবং অপারেটিং সাইডের ছবি, জলরোধী সীমানা প্রয়োজনীয়তা, পরীক্ষার চাপ এবং সাক্ষী পরিসীমা প্রদান করুন,উপকরণ / লেপ প্রয়োজনীয়তা, পরিমাণ, গন্তব্য, এবং বিতরণ সময়সূচী।
