অ্যাঙ্কর চেইন এন্ড ফাস্টেজিং & রিলিজার DIN 81860, জলরোধী / অ-জলরোধী টাইপ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | DIN 81860-1999; জার্মান স্ট্যান্ডার্ড | নামমাত্র চেইন ব্যাস: | 36 মিমি থেকে 152 মিমি |
|---|---|---|---|
| উপকরণ: | C-Mn স্টিল, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | Page not found,Please Back Home,DIN 81860-1999 Anchor Releaser |
||
পণ্যের বর্ণনা
নোঙর চেইন শেষ ফাস্টেনিং এবং রিলিজার | DIN 81860, জলরোধী / জলরোধী নয় প্রকার
পণ্য পরিচিতি
DIN 81860 নোঙর চেইন কেবল ক্লেনচ রিলিজার হল জাহাজের নোঙর চেইনগুলির জন্য একটি শেষ ফাস্টেনিং ডিভাইস। এটি সাধারণত চেইন লকারের সিস্টেমে নোঙর চেইনের ভেতরের প্রান্তে স্থাপন করা হয়, যেখানে স্বাভাবিক পরিষেবা চলাকালীন চেইনের শেষ প্রান্তটি সুরক্ষিত রাখতে হয় এবং যখন জাহাজের জরুরি নোঙর চেইন নিষ্কাশনের প্রয়োজন হয় তখন এটি ছেড়ে দিতে হয়।
এই পৃষ্ঠাটি জলরোধী এবং জলরোধী নয় এমন সরবরাহ বিকল্পগুলি কভার করে। জলরোধী সংস্করণটি নির্বাচন করা হয় যখন চেইন লকার বা সম্পর্কিত জলরোধী সীমানার চারপাশে সিলিং কর্মক্ষমতা প্রয়োজন হয়, যখন জলরোধী নয় এমন সংস্করণটি ব্যবহার করা হয় যেখানে ইনস্টলেশন অঙ্কনে কোনও সিলিং ফাংশন প্রয়োজন হয় না। চূড়ান্ত মান সংস্করণ, চেইন গ্রেড, উপাদান গ্রেড, ইনস্টলেশন ইন্টারফেস, রিলিজ ব্যবস্থা এবং জলরোধী পরীক্ষার প্রয়োজনীয়তা উৎপাদনের আগে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: নোঙর চেইন কেবল ক্লেনচ / নোঙর চেইন রিলিজার / শেষ ফাস্টেনিং → ভেতরের চেইন প্রান্ত সুরক্ষিত করে এবং জাহাজের ব্যবস্থা অনুযায়ী জরুরি রিলিজের অনুমতি দেয়।
- মান রেফারেন্স: DIN 81860-1999 প্রকল্প দ্বারা সরবরাহকৃত → বর্তমান DIN 81860-1 / DIN 81860-2 সংস্করণগুলি পরীক্ষা করা যেতে পারে যদি শিপইয়ার্ড সর্বশেষ মান প্রয়োজন করে।
- নামমাত্র চেইন ব্যাস: সরবরাহকৃত টেবিলে 36 মিমি থেকে 152 মিমি → জাহাজের নোঙর চেইনের বিস্তৃত আকারের জন্য উপযুক্ত।
- নোঙর চেইন গ্রেড: গ্রেড 2 এবং গ্রেড 3 নোঙর চেইনের জন্য প্রযোজ্য → চূড়ান্ত চেইন গ্রেড এবং ক্লাস অনুমোদন সুযোগ প্রকল্প স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
- জলরোধী বিকল্প: জলরোধী বা জলরোধী নয় এমন সংস্করণ → জলরোধী ফাংশন পরীক্ষা, চাপ, সময়কাল এবং সাক্ষী প্রয়োজনীয়তা অর্ডারের আগে নিশ্চিত করতে হবে।
- উপাদান বিকল্প: C-Mn ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টিল → সঠিক উপাদান গ্রেড, তাপ চিকিত্সা এবং ট্রেসেবিলিটি প্রকল্প প্রয়োজনীয়তা অনুসরণ করা উচিত।
- পৃষ্ঠ চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, স্টেইনলেস স্টিল পালিশড, বা কাস্টমাইজড কোটিং → চূড়ান্ত ফিনিস জাহাজের কোটিং প্ল্যানের সাথে মিলতে হবে।
- শংসাপত্রের সুযোগ: প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, ক্লাস পরিদর্শন, এবং জলরোধী পরীক্ষার রেকর্ড অর্ডারের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ।
প্রধান প্রযুক্তিগত পরামিতি
| চেইন ব্যাস | Φd1 X s1 | Φ d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
নির্বাচন এবং অনুসন্ধানের নির্দেশিকা
- ধাপ 1: DIN 81860 স্ট্যান্ডার্ড সংস্করণ, পণ্যের নাম এবং প্রকল্পটি জলরোধী বা জলরোধী নয় এমন নির্মাণ প্রয়োজন কিনা তা নিশ্চিত করুন।
- ধাপ 2: নামমাত্র চেইন ব্যাস, চেইন গ্রেড, শেষ লিঙ্কের ব্যবস্থা এবং পণ্যটি নতুন নির্মাণ, মেরামত বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।
- ধাপ 3: ইনস্টলেশন অবস্থান, চেইন লকার / বাল্কহেড ইন্টারফেস, উপলব্ধ অপারেটিং স্থান, রিলিজ দিক এবং অঙ্কন দ্বারা চারপাশের শক্তিশালীকরণ নিশ্চিত করুন।
- ধাপ 4: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn ইস্পাত, ঢালাই ইস্পাত, স্টেইনলেস স্টিল, বা শংসাপত্রের ট্রেসেবিলিটি সহ বিশেষ প্রকল্প উপাদান।
- ধাপ 5: পৃষ্ঠ চিকিত্সা এবং পরিদর্শন সুযোগ নিশ্চিত করুন: শপ প্রাইমার, গ্যালভানাইজড ফিনিস, স্টেইনলেস স্টিল পলিশিং, ক্লাস পরিদর্শন, এবং জলরোধী ফাংশন পরীক্ষা যদি প্রয়োজন হয়।
- ধাপ 6: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের প্রকার, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, GA অঙ্কন, এবং উপলব্ধ রেফারেন্স ছবি সরবরাহ করুন।
গঠন
কেবল ক্লেনচ বডি | চেইন শেষ ফাস্টেনিং ইন্টারফেস | রিলিজ / স্লিপ ব্যবস্থা | অপারেটিং বা রিলিজ অ্যাক্সেস | জলরোধী সিলিং বিকল্প | জলরোধী নয় এমন বিকল্প | চেইন লকার / বাল্কহেড ইনস্টলেশন ইন্টারফেস | পৃষ্ঠ সুরক্ষা
চেইন লকার নিরাপত্তা এবং প্রকৌশল সুবিধা
- DIN 81860 মাত্রিক পরিসীমা নির্দিষ্ট নোঙর চেইন ব্যাসের সাথে শেষ ফাস্টেনিং ডিভাইসটি মেলাতে সাহায্য করে, প্রতিস্থাপন বা উদ্ধৃতির সময় অস্পষ্টতা হ্রাস করে।
- জলরোধী এবং জলরোধী নয় এমন সংস্করণগুলি অনুসন্ধানের পর্যায়ে আলাদা করা যেতে পারে, যা এমন জায়গায় একটি নন-সিলিং পণ্য ব্যবহার এড়িয়ে যায় যেখানে জাহাজের ব্যবস্থায় জলরোধী অখণ্ডতা প্রয়োজন।
- ডিভাইসটি জরুরি চেইন রিলিজ লজিক সমর্থন করে: নোঙর চেইনের শেষ প্রান্তটি স্বাভাবিকভাবে সুরক্ষিত থাকে এবং বিপজ্জনক পরিস্থিতিতে নোঙর আত্মত্যাগের প্রয়োজন হলে শেষ সংযোগটি ছেড়ে দেওয়া যেতে পারে।
- জলরোধী প্রকল্পগুলির জন্য, এক সর্বজনীন পরীক্ষার শর্ত অনুমান করার পরিবর্তে সিলিং কাঠামো, গ্যাসকেট বা ও-রিংয়ের বিবরণ, পরীক্ষার চাপ, পরীক্ষার সময়কাল এবং ক্লাস সাক্ষী সুযোগ নিশ্চিত করা উচিত।
- উপাদান নির্বাচন C-Mn ইস্পাত, ঢালাই ইস্পাত, বা স্টেইনলেস স্টিলের প্রকল্পগুলির জন্য সামঞ্জস্য করা যেতে পারে, তবে সঠিক গ্রেড, ওয়েল্ডিং / কাস্টিং প্রক্রিয়া এবং শংসাপত্রের ট্রেসেবিলিটি উৎপাদনের আগে সংজ্ঞায়িত করা উচিত।
- Sa 2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমারের মতো পৃষ্ঠ প্রস্তুতি চূড়ান্ত জাহাজের কোটিংয়ের জন্য একটি নিয়ন্ত্রিত বেস শর্ত সরবরাহ করতে সহায়তা করে, যখন গ্যালভানাইজড বা স্টেইনলেস স্টিল পালিশড ফিনিশিং নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।
- প্রতিস্থাপন প্রকল্পগুলির জন্য, বিদ্যমান চেইন লকার ইন্টারফেস, গর্তের অবস্থান, শেষ লিঙ্কের সংযোগ এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স বিনিময়যোগ্যতা নিশ্চিত করার আগে পরীক্ষা করা উচিত।
কাস্টম বৈশিষ্ট্য
- মান: DIN 81860-1999 → ব্যবহার করুন যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন এই জার্মান স্ট্যান্ডার্ড নোঙর চেইন শেষ ফাস্টেনিংয়ের প্রয়োজন হয়।
- বর্তমান মান পরীক্ষা: DIN 81860-1 / DIN 81860-2:2022 → নিশ্চিত করুন যে প্রকল্পটি এখনও 1999 সংস্করণ বা সর্বশেষ DIN সংস্করণ প্রয়োজন কিনা।
- সংস্করণ: জলরোধী / জলরোধী নয় → চেইন লকার সীমানা, সিলিং প্রয়োজনীয়তা এবং ইনস্টলেশন অঙ্কন অনুযায়ী নির্বাচন করুন।
- নামমাত্র চেইন ব্যাস: 36–152 মিমি → নোঙর চেইন আকার এবং শেষ লিঙ্কের ব্যবস্থা অনুযায়ী কঠোরভাবে নির্বাচন করুন।
- নোঙর চেইন গ্রেড: গ্রেড 2 / গ্রেড 3 সরবরাহকৃত হিসাবে → চূড়ান্ত গ্রেড, ক্লাস নিয়ম ভিত্তি, এবং গ্রহণযোগ্যতার প্রয়োজনীয়তা নিশ্চিত করা উচিত।
- উপাদান: C-Mn ইস্পাত / ঢালাই ইস্পাত / স্টেইনলেস স্টিল → সঠিক গ্রেড এবং শংসাপত্রের সুযোগ অর্ডারের আগে নিশ্চিত করতে হবে।
- জলরোধী ফাংশন পরীক্ষা: প্রকল্প প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপ, সময়কাল, পরিদর্শন পদ্ধতি, এবং সাক্ষী প্রয়োজনীয়তা নিশ্চিত করতে হবে।
- পৃষ্ঠ চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠ শর্ত জাহাজের কোটিং স্পেসিফিকেশন অনুসরণ করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তা: অনুরোধে উপলব্ধ → ক্লাস শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, উপাদান শংসাপত্র, এবং পরীক্ষার রেকর্ড নিশ্চিত অর্ডারের সুযোগ অনুযায়ী ব্যবস্থা করা হয়।
কিভাবে কাজ করে
নোঙর চেইনের শেষ প্রান্তটি ক্লেনচ রিলিজারের সাথে সংযুক্ত → স্বাভাবিক পরিষেবা চলাকালীন চেইনের শেষ প্রান্তটি সুরক্ষিত থাকে → অপারেটর জরুরি নিষ্কাশনের প্রয়োজন হলে রিলিজ ব্যবস্থা সক্রিয় করে → চেইন প্রান্তটি ফাস্টেনিং পয়েন্ট থেকে ছেড়ে দেওয়া হয় → জাহাজের জরুরি পদ্ধতি অনুযায়ী নোঙর এবং চেইন চলতে পারে
অ্যাপ্লিকেশন
নোঙর চেইন লকার | নোঙর চেইন শেষ ফাস্টেনিং | জরুরি নোঙর চেইন রিলিজ সিস্টেম | জাহাজ নোঙর ব্যবস্থা | বাণিজ্যিক জাহাজ | নতুন নির্মাণ প্রকল্প | মেরামত এবং প্রতিস্থাপন প্রকল্প | জলরোধী বা জলরোধী নয় এমন চেইন লকার ইনস্টলেশন
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, জলরোধী পরীক্ষার প্রয়োজনীয়তা, এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুযায়ী শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

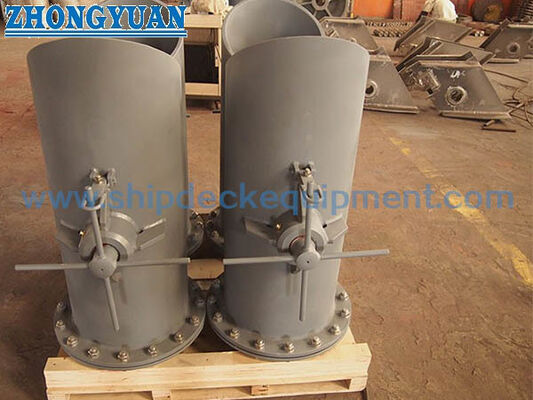

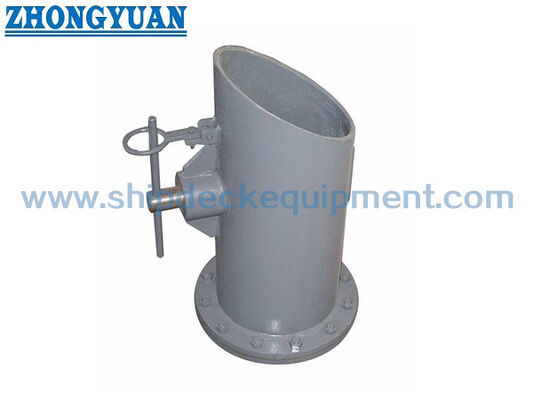

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: জলরোধী এবং জলরোধী নয় এমন সংস্করণের মধ্যে পার্থক্য কী?
উত্তর 1: জলরোধী সংস্করণটি ব্যবহার করা হয় যখন ইনস্টলেশনের জন্য চেইন লকার বা সম্পর্কিত জলরোধী সীমানার চারপাশে সিলিং প্রয়োজন হয়। জলরোধী নয় এমন সংস্করণটি ব্যবহার করা হয় যেখানে কোনও সিলিং ফাংশন প্রয়োজন হয় না। জলরোধী প্রকল্পগুলির জন্য পরীক্ষার চাপ, পরীক্ষার সময়কাল, সিলিংয়ের বিবরণ এবং ক্লাস সাক্ষী প্রয়োজনীয়তা নিশ্চিত করতে হবে।
প্রশ্ন 2: এই পণ্যটি কি ডেক চেইন স্টপারের মতো?
উত্তর 2: না। একটি DIN 81860 নোঙর চেইন কেবল ক্লেনচ রিলিজার হল ভেতরের নোঙর চেইন প্রান্তের জন্য একটি শেষ ফাস্টেনিং / রিলিজ ডিভাইস। একটি চেইন স্টপার সাধারণত নোঙর করার সময় চেইন ধরে রাখতে এবং গাইড করার জন্য ডেকে স্থাপন করা হয়। দুটি পণ্য অঙ্কন বা উদ্ধৃতিতে মিশ্রিত করা উচিত নয়।
প্রশ্ন 3: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?
উত্তর 3: অনুগ্রহ করে স্ট্যান্ডার্ড সংস্করণ, জলরোধী বা জলরোধী নয় এমন সংস্করণ, চেইন ব্যাস, চেইন গ্রেড, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, জলরোধী পরীক্ষার প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।
