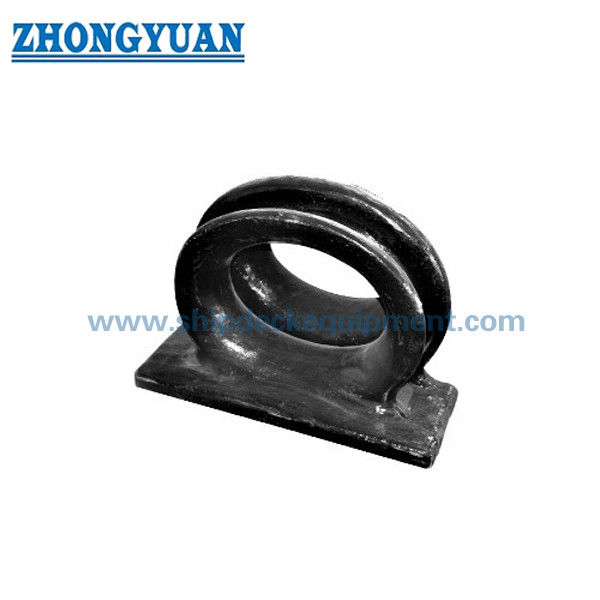

১৫০-৫০০ মিমি ডেক-ওয়েল্ডেড কাস্ট স্টীল মোরিং চক। CB34-76 টাইপ সি জাহাজ মোরিং জন্য।

১৫০-৫০০ মিমি ডেক-ওয়েল্ডেড কাস্ট স্টিল মুরিং চক | CB34-76 টাইপ C জাহাজের মুরিংয়ের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

CB34 টাইপ C মেরিন ডেক ওয়েল্ডেড মুরিং চক হল একটি কাস্টিং স্টিল দড়ি গাইড যা ডেকে ইনস্টল করা হয় মুরিং দড়িগুলিকে একটি নিয়ন্ত্রিত দিকে চালিত করার জন্য। সাধারণ প্লেট-নির্মিত দড়ি খোলার তুলনায়, এই টাইপটি একটি কাস্ট বডি ব্যবহার করে যাতে গোলাকার দড়ি-যোগাযোগের পৃষ্ঠতল থাকে, যা ধারালো যোগাযোগ, স্থানীয় দড়ি পরিধান এবং ছোট জাহাজের মুরিং অপারেশনের সময় অস্থির দড়ি নির্দেশিকা কমাতে সাহায্য করে।

এই পণ্যের পৃষ্ঠাটি ডেক ইনস্টলেশন, কাস্টিং গুণমান, মসৃণ দড়ি-যোগাযোগ জ্যামিতি এবং ওয়েল্ড-এলাকা নিয়ন্ত্রণের উপর দৃষ্টি নিবদ্ধ করে। কার্বন-ম্যাঙ্গানিজ কাস্টিং স্টিলের জন্য, দড়ি-যোগাযোগের এলাকা ব্লাস্টিং এবং প্রাইমার কোটিংয়ের আগে মসৃণ করা হয় এবং গ্রাউন্ড করা হয়। স্টেইনলেস স্টিলের সংস্করণের জন্য, প্রকল্পের প্রয়োজনীয়তা অনুসারে যোগাযোগের পৃষ্ঠটি পালিশ করা যেতে পারে। ছিদ্র বা অন্তর্ভুক্তিগুলির মতো কাস্টিং পৃষ্ঠের ইঙ্গিতগুলি স্বীকৃত মেরিন কাস্টিং পরিদর্শন সীমার মধ্যে নিয়ন্ত্রণ করা উচিত এবং পরিষেবার কর্মক্ষমতাকে প্রভাবিত করা উচিত নয়। কাস্ট বডি এবং ডেক কাঠামোর মধ্যে ওয়েল্ড সংযোগ এলাকার ৫০ মিমি এর মধ্যে, ওয়েল্ডিংয়ের গুণমানকে প্রভাবিত করে এমন ত্রুটিগুলি প্রযোজ্য পদ্ধতি অনুসারে এড়ানো বা মেরামত করা উচিত।

পণ্যটি CB34-76 টাইপ C মাত্রা অনুসরণ করে। জাহাজের নকশাকার, ডিজাইনার বা শ্রেণীবিভাগ সমিতি দ্বারা প্রয়োজন হলে কাঠামোগত অপ্টিমাইজেশান বা প্রকল্প যাচাইকরণের জন্য ফাইনাইট এলিমেন্ট বিশ্লেষণ ব্যবহার করা যেতে পারে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: CB34 টাইপ C ডেক ওয়েল্ডেড মুরিং চক → ডেকমounted মুরিং ব্যবস্থার জন্য কাস্টিং স্টিল দড়ি গাইড।
• ইনস্টলেশন: ডেকে ওয়েল্ডেড → বালওয়ার্ক ইনস্টলেশনের জন্য নয়।
• স্ট্যান্ডার্ড: CB34-76 টাইপ C → এই পণ্য সিরিজের জন্য স্ট্যান্ডার্ড মাত্রিক ভিত্তি।
• উপাদান: কাস্টিং C-Mn স্টিল বা কাস্টিং স্টেইনলেস স্টিল → বরফ-শ্রেণী বা বিশেষ পরিষেবা জাহাজের জন্য বিশেষ ইস্পাত গ্রেড আলোচনা করা যেতে পারে।
• প্রযোজ্য দড়ির আকার: স্টিল ওয়্যার দড়ি ১৫-৪৩.৫ মিমি / ফ্ল্যাক্স দড়ি পরিধি ১২৫-৩২৫ মিমি / নাইলন দড়ি ব্যাস ৩০-৯০ মিমি → আসল মুরিং দড়ি অনুসারে মডেল নির্বাচন করুন।
• সামগ্রিক আকারের পরিসীমা: L ১৫০-৫০০ মিমি / L1 ৪০০-৮৮০ মিমি / B ১১০-৩৫০ মিমি / H ২৫০-৫৮৯ মিমি → ডেক স্পেস এবং ওয়েল্ডিং ব্যবস্থার পরীক্ষা করার জন্য দরকারী।
• ওজন পরিসীমা: ৩৭.৫-২৯৬ কেজি → হ্যান্ডলিং, প্যাকিং এবং ইনস্টলেশন পরিকল্পনাকে প্রভাবিত করে।
• পৃষ্ঠের চিকিত্সা: কার্বন স্টিলের জন্য Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → স্টেইনলেস স্টিলের সংস্করণ প্রয়োজন অনুযায়ী পালিশ করা যেতে পারে।
• গুণমানের ফোকাস: মসৃণ দড়ি-যোগাযোগের পৃষ্ঠ, নিয়ন্ত্রিত কাস্টিং ইঙ্গিত, ওয়েল্ড-সংলগ্ন এলাকার গুণমান এবং ঐচ্ছিক FEA যাচাইকরণ।

প্রধান প্রযুক্তিগত প্যারামিটার

দ্রষ্টব্য: টেবিলটি ওয়েবসাইটের ব্যবহারের জন্য প্রধান দড়ি নির্বাচন প্যারামিটার এবং প্রধান রূপরেখা মাত্রা বজায় রাখে। স্থানীয় প্রাচীরের পুরুত্ব, প্রান্তের ব্যাসার্ধ এবং ছোট ফাইলেট মাত্রাগুলির মতো বিস্তারিত নির্মাণ মাত্রাগুলি উত্পাদন বা জাহাজের ইনস্টলেশন অঙ্কন প্রস্তুত করার সময় স্ট্যান্ডার্ড অঙ্কন বা অনুমোদিত GA অঙ্কনের সাথে একসাথে পরীক্ষা করা উচিত।

নির্বাচন নির্দেশিকা

ধাপ ১: দড়ির প্রকার এবং আকার নিশ্চিত করুন: স্টিল ওয়্যার দড়ির ব্যাস, ফ্ল্যাক্স দড়ির পরিধি, বা নাইলন দড়ির ব্যাস সংশ্লিষ্ট মডেল পরিসরের সাথে মিলতে হবে।

ধাপ ২: ডেক ইনস্টলেশন স্থান নিশ্চিত করুন: উপলব্ধ ডেক এলাকা এবং কাছাকাছি কাঠামোর বিপরীতে L, L1, B, B1, H, এবং H1 পরীক্ষা করুন।

ধাপ ৩: উপাদান এবং পৃষ্ঠের ফিনিস নিশ্চিত করুন: ব্লাস্টেড এবং প্রাইমড পৃষ্ঠ সহ C-Mn কাস্টিং স্টিল, অথবা ক্ষয় চেহারা বা বিশেষ পরিষেবার প্রয়োজন হলে পালিশ করা যোগাযোগ পৃষ্ঠ সহ স্টেইনলেস স্টিল নির্বাচন করুন।

ধাপ ৪: পরিদর্শন এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন: প্রয়োজনীয় শ্রেণী সমিতি, উপাদান শংসাপত্র, পরিদর্শন স্তর এবং FEA যাচাইকরণ প্রয়োজন কিনা তা জানান।

কাঠামো

• কাস্ট দড়ি-যোগাযোগের বডি | ডেক ওয়েল্ডেড বেস | গোলাকার দড়ি প্যাসেজ | মসৃণ ড্রেসড যোগাযোগ পৃষ্ঠ | ওয়েল্ড-সংলগ্ন গুণমান নিয়ন্ত্রণ এলাকা | ঐচ্ছিক স্টেইনলেস স্টিল পালিশ করা যোগাযোগ পৃষ্ঠ
• কাস্টিং, ইনস্টলেশন এবং গুণমানের সুবিধা
• কাস্ট বডি জ্যামিতি একটি অবিচ্ছিন্ন গোলাকার দড়ি প্যাসেজ সরবরাহ করে এবং মুরিং দড়িগুলির সাথে ধারালো স্থানীয় যোগাযোগ হ্রাস করে।
• পরিমাণ, মাত্রিক নিয়ন্ত্রণ এবং পৃষ্ঠের ফিনিস প্রয়োজনীয়তা অনুসারে কাঠের প্যাটার্ন বা লস্ট-ফোম কাস্টিং প্রক্রিয়া নির্বাচন করা যেতে পারে।
• দড়ি-যোগাযোগের পৃষ্ঠগুলি কার্বন স্টিলের সংস্করণের জন্য মসৃণ করা হয় এবং গ্রাউন্ড করা হয়; স্টেইনলেস স্টিলের সংস্করণগুলি প্রয়োজন অনুযায়ী পালিশ করা যেতে পারে।
• ছিদ্র বা অন্তর্ভুক্তিগুলির মতো কাস্টিং ইঙ্গিতগুলি স্বীকৃত মেরিন কাস্টিং পরিদর্শন সীমার মধ্যে নিয়ন্ত্রণ করা হয় এবং পণ্যের কর্মক্ষমতাকে প্রভাবিত করা উচিত নয়।
• ৫০ মিমি ওয়েল্ড-সংলগ্ন এলাকাটি চক বডি এবং ডেক কাঠামোর মধ্যে ওয়েল্ডিংয়ের গুণমানকে প্রভাবিত করতে পারে এমন ত্রুটিগুলি এড়াতে নিয়ন্ত্রণ করা হয়।
• ডেক ওয়েল্ডেড ইনস্টলেশন সঠিক ডেক শক্তিশালীকরণ এবং অনুমোদিত ওয়েল্ডিং পদ্ধতির সাথে মিলিত হলে একটি শক্তিশালী এবং পরিষ্কার সংযোগ সরবরাহ করে।
• প্রয়োজনে কাঠামোগত অপ্টিমাইজেশান বা প্রকল্প পর্যালোচনার জন্য ফাইনাইট এলিমেন্ট বিশ্লেষণ সরবরাহ করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB34-76 টাইপ C → এই ক্ষেত্রটি ব্যবহার করুন যখন জাহাজের অঙ্কন বা জাহাজের স্পেসিফিকেশন CB34 টাইপ C মুরিং চক কল করে।
• ইনস্টলেশন: ডেক ওয়েল্ডেড → ডেক-মাউন্টড মুরিং দড়ি নির্দেশিকার জন্য উপযুক্ত।
• উপাদান: কাস্টিং C-Mn স্টিল / কাস্টিং স্টেইনলেস স্টিল / বিশেষ স্টিল নিশ্চিত করতে হবে → জাহাজের পরিষেবা পরিবেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।
• দড়ির আকার: স্টিল ওয়্যার দড়ি ১৫-৪৩.৫ মিমি / ফ্ল্যাক্স দড়ি পরিধি ১২৫-৩২৫ মিমি / নাইলন দড়ি ৩০-৯০ মিমি → প্রধান মডেল নির্বাচন ভিত্তি হিসাবে ব্যবহৃত হয়।
• পৃষ্ঠের চিকিত্সা: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / স্টেইনলেস স্টিল পলিশিং → উদ্ধৃতির আগে নিশ্চিত করুন।
• পরিদর্শন: প্রস্তুতকারকের পরিদর্শন / ক্লাস পরিদর্শন নিশ্চিত করতে হবে → শংসাপত্রের সুযোগ প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।
• FEA যাচাইকরণ: প্রয়োজন হলে উপলব্ধ → বিশেষ প্রকল্প বা গ্রাহকের প্রকৌশল পর্যালোচনার জন্য দরকারী।

অনুসন্ধান নির্দেশিকা

• প্রয়োজনীয় স্ট্যান্ডার্ড এবং টাইপ: CB34-76 টাইপ C, অথবা ভিন্ন হলে অঙ্কন সরবরাহ করুন।
• দড়ির প্রকার এবং আকার: স্টিল ওয়্যার দড়ির ব্যাস, ফ্ল্যাক্স দড়ির পরিধি, বা নাইলন দড়ির ব্যাস।
• উপাদানের প্রয়োজনীয়তা: কাস্টিং C-Mn স্টিল, স্টেইনলেস স্টিল, বা বিশেষ স্টিল গ্রেড।
• পৃষ্ঠের চিকিত্সার প্রয়োজনীয়তা: প্রাইমার কোটিং, চূড়ান্ত পেইন্ট সিস্টেম, বা স্টেইনলেস স্টিল পলিশিং।
• পরিমাণ এবং জাহাজের প্রকার: নতুন নির্মাণ, মেরামত, ছোট জাহাজ, ওয়ার্কবোট, টাগ, বার্জ, বা অন্যান্য অ্যাপ্লিকেশন।
• ইনস্টলেশন অঙ্কন বা ডেক বিন্যাস অঙ্কন, যদি উপলব্ধ থাকে।
• প্রয়োজনীয় শংসাপত্র: প্রস্তুতকারকের পরীক্ষা শংসাপত্র, উপাদান শংসাপত্র, বা ক্লাস শংসাপত্র।
• ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়।

এটি কিভাবে কাজ করে

• ডেক ওয়েল্ডিং এবং শক্তিশালীকরণ → দড়ি গোলাকার চক খোলার মধ্যে প্রবেশ করে → যোগাযোগের পৃষ্ঠ মুরিং দড়ির দিক নির্দেশ করে → মসৃণ ব্যাসার্ধ স্থানীয় দড়ি ঘর্ষণ হ্রাস করে → মুরিং লোড ওয়েল্ডেড ডেক কাঠামোর মাধ্যমে স্থানান্তরিত হয়
• অ্যাপ্লিকেশন
• ছোট জাহাজ | ওয়ার্কবোট | টাগ | বার্জ | ফিশিং ভেসেল | সার্ভিস বোট | ডেক মুরিং ব্যবস্থা যার জন্য CB34 টাইপ C ওয়েল্ডেড চক প্রয়োজন

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

অঙ্কন এবং ছবি

অর্ডার

• CB34-76 টাইপ C মডেল নিশ্চিত করুন বা জাহাজের অঙ্কন আইটেম নম্বর সরবরাহ করুন।
• মডেল নির্বাচনের জন্য দড়ির প্রকার এবং আকার নিশ্চিত করুন।
• উপাদান, পৃষ্ঠের চিকিত্সা এবং স্টেইনলেস স্টিল পলিশিং প্রয়োজন কিনা তা নিশ্চিত করুন।
• পরিমাণ, প্রয়োজনীয় শংসাপত্র এবং পরিদর্শন সুযোগ নিশ্চিত করুন।
• ডেলিভারি গন্তব্য, প্যাকিং প্রয়োজনীয়তা এবং প্রয়োজনীয় ডেলিভারি তারিখ নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক CB34 টাইপ C মুরিং চক আকার কিভাবে নির্বাচন করা উচিত?

উত্তর ১: আকারটি আসল মুরিং দড়ির প্রকার এবং আকার অনুসারে নির্বাচন করা উচিত। টেবিলটি প্রতিটি মডেলের জন্য সর্বোচ্চ স্টিল ওয়্যার দড়ির ব্যাস, ফ্ল্যাক্স দড়ির পরিধি এবং নাইলন দড়ির ব্যাস দেয়। অর্ডার দেওয়ার আগে ডেক স্পেস এবং ইনস্টলেশন অঙ্কনও পরীক্ষা করা উচিত।

প্রশ্ন ২: CB34 টাইপ C মুরিং চক কি স্টেইনলেস স্টিলে সরবরাহ করা যেতে পারে?

উত্তর ২: হ্যাঁ। স্ট্যান্ডার্ড পণ্যটি কাস্টিং C-Mn স্টিলে সরবরাহ করা যেতে পারে, এবং ক্ষয় প্রতিরোধ ক্ষমতা, চেহারা বা বিশেষ পরিষেবার শর্তাবলী প্রয়োজন হলে স্টেইনলেস স্টিল আলোচনা করা যেতে পারে। পলিশিং সাধারণত শুধুমাত্র স্টেইনলেস স্টিলের যোগাযোগ পৃষ্ঠগুলিতে প্রয়োগ করা হয় যখন নির্দিষ্ট করা হয়।

প্রশ্ন ৩: একটি কাস্টিং স্টিল ডেক ওয়েল্ডেড মুরিং চকের জন্য কোন গুণমানের বিষয়গুলি পরীক্ষা করা উচিত?

উত্তর ৩: মূল বিষয়গুলির মধ্যে রয়েছে মসৃণ দড়ি-যোগাযোগের পৃষ্ঠ, স্বীকৃত মেরিন কাস্টিং সীমার মধ্যে নিয়ন্ত্রিত কাস্টিং ইঙ্গিত, ৫০ মিমি ওয়েল্ড-সংলগ্ন এলাকার মধ্যে ওয়েল্ড-প্রভাবিত ত্রুটি নেই, সঠিক রূপরেখা মাত্রা, সঠিক পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের সুযোগ প্রকল্পের প্রয়োজনীয়তার সাথে মেলে।

গুরুত্বপূর্ণ প্রকৌশল নোট

• এই পণ্যটি ডেক ওয়েল্ডেড ইনস্টলেশনের জন্য তৈরি। ডেক শক্তিশালীকরণ এবং ওয়েল্ডিংয়ের বিবরণ জাহাজের নকশাকার বা ডিজাইনার দ্বারা জাহাজের কাঠামোর সাথে সামঞ্জস্য রেখে নিশ্চিত করা উচিত।
• কাস্টিং পৃষ্ঠের ইঙ্গিতগুলি প্রযোজ্য পরিদর্শন স্ট্যান্ডার্ড এবং ক্লাস প্রয়োজনীয়তা অনুসারে মূল্যায়ন করা উচিত। গ্রহণযোগ্য ইঙ্গিতগুলি শক্তি, ওয়েল্ডিং বা পরিষেবার কর্মক্ষমতাকে প্রভাবিত করা উচিত নয়।
• কার্বন স্টিলের পণ্যগুলির জন্য, কোটিংয়ের আগে যোগাযোগের পৃষ্ঠটি ড্রেস এবং গ্রাউন্ড করা হয়। স্টেইনলেস স্টিলের পণ্যগুলির জন্য, প্রয়োজন হলে পলিশিং নির্দিষ্ট করা যেতে পারে।
• ক্লাস শংসাপত্র, উপাদান শংসাপত্র এবং পরিদর্শন উপস্থিতি অর্ডারের আগে নিশ্চিত করা উচিত কারণ শংসাপত্রের খরচ এবং লিড টাইম ভিন্ন হতে পারে।
