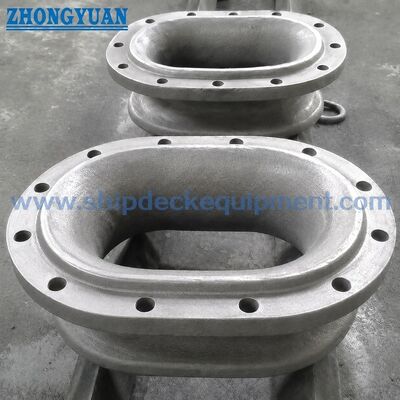

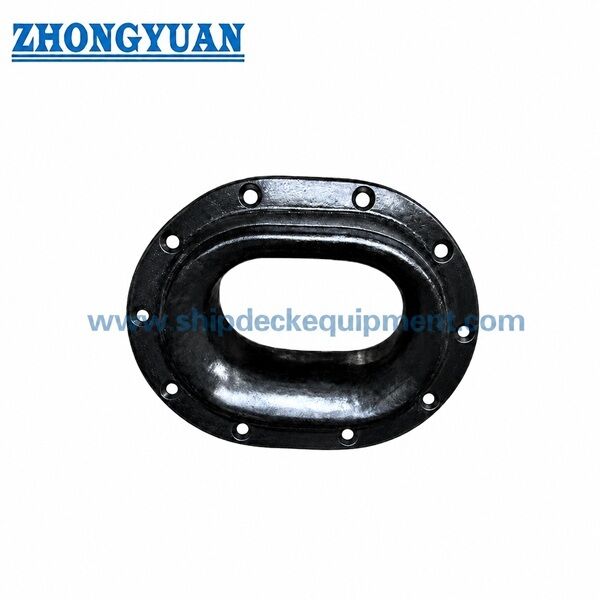

বুলওয়ার্ক-বোল্টড কাস্ট স্টীল মোরিং চক∙ CB 34-76 টাইপ B জাহাজ মোরিং জন্য

বালওয়ার্ক-বল্টেড কাস্ট স্টিল মুরিং চক | সিবি ৩৪-৭৬ টাইপ বি জাহাজ মুরিংয়ের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

সিবি ৩৪-৭৬ টাইপ বি বালওয়ার্ক বল্টেড কাস্টিং স্টিল মুরিং চক হল একটি জাহাজ মুরিং ফিটিং যা বালওয়ার্ক এলাকার মধ্য দিয়ে মুরিং দড়ি পরিচালনা করতে এবং মুরিং অপারেশনের সময় দড়ির দিক নিয়ন্ত্রণ করতে ব্যবহৃত হয়। টাইপ বি ডিজাইনটি বালওয়ার্কে বল্টেড মাউন্টিংয়ের জন্য সাজানো হয়েছে এবং নতুন নির্মাণ, প্রতিস্থাপন এবং মেরামতের প্রকল্পগুলির জন্য উপযুক্ত যেখানে জাহাজের কাঠামো এবং বল্ট বিন্যাসকে স্ট্যান্ডার্ড মাত্রা বা ইয়ার্ড ড্রয়িংয়ের সাথে মিলতে হবে।

কাস্টিং বডি, মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ, পৃষ্ঠ ফিনিশিং, বল্ট ছিদ্র, বালওয়ার্ক খোলার এবং চারপাশের জাহাজের কাঠামো নির্বাচন করার সময় একসাথে পরীক্ষা করা উচিত। দড়ি ঘর্ষণ কমাতে দড়ি-যোগাযোগের পৃষ্ঠটি মসৃণভাবে গ্রাউন্ড করা উচিত। চক বডি এবং জাহাজের কাঠামোর চারপাশে ৫০ মিমি যোগাযোগের এলাকাটি কাস্টিং বা পৃষ্ঠের ত্রুটি থেকে মুক্ত হওয়া উচিত যা ফিট-আপ, বসার গুণমান বা ফাস্টেনার টাইটনিংকে প্রভাবিত করতে পারে।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড: সিবি ৩৪-৭৬ → মেরিন মুরিং চক স্ট্যান্ডার্ড যা টাইপ এ, টাইপ বি, টাইপ সি এবং টাইপ ডি কভার করে।
• টাইপ: টাইপ বি বল্টেড টাইপ → স্ট্যান্ডার্ড টেবিল এবং প্রকল্প ড্রয়িং অনুসারে রিভেট বা বল্ট দিয়ে বালওয়ার্ক ইনস্টলেশনের জন্য উদ্দিষ্ট।
• প্রযোজ্য দড়ির পরিসীমা: তারের ব্যাস ১৮.৬–৪৩.৫ মিমি, ফ্ল্যাক্স ঘের ১৬০–৩২৫ মিমি, নাইলন তারের ব্যাস ৩৫–৯০ মিমি → দড়ির আকারকে চক খোলার এবং দড়ি-যোগাযোগের ব্যাসার্ধের সাথে মেলাতে সাহায্য করে।
• প্রধান মাত্রা: এল ২০০–৪৮০ মিমি, এল১ ৩০০–৬৮৫ মিমি, এল২ ৪০০–৮৭০ মিমি → বালওয়ার্ক খোলার এবং ইনস্টলেশন স্পেস মেলানোর জন্য মূল দৈর্ঘ্য মাত্রা।
• বালওয়ার্ক খোলার মাত্রা: এল৩ ৩১০–৭০৫ মিমি, বি৩ ২৪০–৫৪৫ মিমি → শিপইয়ার্ড খোলার প্রস্তুতি এবং প্রতিস্থাপন কাজের জন্য গুরুত্বপূর্ণ।
• বল্ট বা রিভেট: ব্যাস ১২–২৪ মিমি, পরিমাণ ১২ বা ১৬ → চূড়ান্ত ফাস্টেনার স্পেসিফিকেশন জাহাজের ড্রয়িং এবং ক্লাস বা ইয়ার্ডের প্রয়োজনীয়তার সাথে নিশ্চিত করা উচিত।
• ওজন পরিসীমা: ২২.৬–২০৫ কেজি → উদ্ধৃতি, হ্যান্ডলিং, প্যাকিং এবং ডেলিভারি পরিকল্পনার জন্য দরকারী।
• উপাদান বিকল্প: কাস্টিং সি-এমএন স্টিল, কাস্ট আয়রন, কাস্ট স্টেইনলেস স্টিল বা বরফ ভাঙার জাহাজের জন্য বিশেষ স্টিল → চূড়ান্ত উপাদান গ্রেড অর্ডার স্পেসিফিকেশন দ্বারা নিশ্চিত করা হবে।

প্রধান প্রযুক্তিগত প্যারামিটার

২০৫

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ ১: স্ট্যান্ডার্ড এবং টাইপ নিশ্চিত করুন → সিবি ৩৪-৭৬ টাইপ বি, বালওয়ার্ক বল্টেড মুরিং চক।

ধাপ ২: দড়ির আকার নিশ্চিত করুন → জাহাজের মুরিং বিন্যাস অনুসারে তারের সর্বোচ্চ ব্যাস, ফ্ল্যাক্স ঘের বা নাইলন তারের ব্যাস।

ধাপ ৩: প্রধান মাত্রা নিশ্চিত করুন → ইনস্টলেশন মেলানোর জন্য এল, এল১, এল২, বি, বি১, বি২ এবং বালওয়ার্ক খোলার মাত্রা এল৩ × বি৩।

ধাপ ৪: ফাস্টেনিং বিন্যাস নিশ্চিত করুন → বল্ট বা রিভেট ব্যাস, পরিমাণ, ছিদ্র মেলানো এবং নতুন নির্মাণ বা প্রতিস্থাপনের জন্য বিদ্যমান বালওয়ার্ক খোলার কিনা।

ধাপ ৫: উপাদান এবং কাস্টিং প্রক্রিয়া নিশ্চিত করুন → কাস্টিং সি-এমএন স্টিল, কাস্ট আয়রন, কাস্ট স্টেইনলেস স্টিল বা বিশেষ স্টিল; অর্ডার পরিমাণ এবং প্রকল্প প্রয়োজনীয়তা অনুসারে কাঠের প্যাটার্ন বা লস্ট ফোম প্রক্রিয়া নিয়ে আলোচনা করা যেতে পারে।

ধাপ ৬: পৃষ্ঠের চিকিত্সা এবং ডকুমেন্টেশন নিশ্চিত করুন → স্যান্ডব্লাস্টিং Sa2.5, ইপোক্সি শপ প্রাইমার, গ্রাউন্ড স্টেইনলেস স্টিল সারফেস ফিনিশ বা কাস্টম কোটিং; প্রকল্প প্রয়োজনীয়তা অনুসারে সার্টিফিকেট এবং পরিদর্শন সুযোগ।

• কাঠামো
• কাস্টিং বডি | মসৃণ গ্রাউন্ড দড়ি-যোগাযোগের ব্যাসার্ধ | বালওয়ার্ক খোলার | বল্ট বা রিভেট ছিদ্র | বসার পৃষ্ঠ | পৃষ্ঠের চিকিত্সা
• কাস্টিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা
• টাইপ বি কাঠামোটি বল্টেড বালওয়ার্ক ইনস্টলেশনের জন্য উদ্দিষ্ট, তাই অর্ডার নিশ্চিত করার আগে শিপইয়ার্ড ড্রয়িংয়ের সাথে খোলার আকার, বল্ট-হোল বিন্যাস এবং বসার পৃষ্ঠ পরীক্ষা করা উচিত।
• মুরিং দড়ি পরিচালনার সময় দড়ির ঘর্ষণ কমাতে দড়ি-যোগাযোগের ব্যাসার্ধ মসৃণভাবে গ্রাউন্ড করা উচিত।
• অর্ডার পরিমাণ, পৃষ্ঠের প্রয়োজনীয়তা এবং প্রকল্প সময়সূচী অনুসারে কাঠের প্যাটার্ন বা লস্ট ফোম কাস্টিং প্রক্রিয়া নির্বাচন করা যেতে পারে।
• কাস্টিং বডি এবং জাহাজের কাঠামোর চারপাশের ৫০ মিমি যোগাযোগের এলাকাটি ফিট-আপ, বসার গুণমান বা ফাস্টেনার টাইটনিংকে প্রভাবিত করতে পারে এমন পৃষ্ঠের ত্রুটিগুলি এড়াতে পরীক্ষা করা উচিত।
• প্রকল্প পর্যালোচনা, শিপইয়ার্ড অনুমোদন বা বিশেষ জাহাজের প্রয়োগের জন্য প্রয়োজন হলে ফাইনাইট এলিমেন্ট শক্তি গণনা এবং কাঠামোগত অপ্টিমাইজেশন ব্যবস্থা করা যেতে পারে।

উপাদান, পৃষ্ঠের চিকিত্সা এবং ডকুমেন্টেশন সুযোগ জাহাজের ধরণ, ইনস্টলেশন অবস্থান এবং শ্রেণীবিভাগ প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।

• কাস্টম অ্যাট্রিবিউটস
• পণ্যের ধরণ: টাইপ বি বালওয়ার্ক বল্টেড মুরিং চক → বল্টেড বা রিভেটেড ইনস্টলেশন বিন্যাস সহ কাস্টিং বডি।
• স্ট্যান্ডার্ড: সিবি ৩৪-৭৬ → যখন প্রকল্পটি সিবি মেরিন মুরিং চক নির্দিষ্ট করে তখন উপযুক্ত।
• ইনস্টলেশন: বালওয়ার্ক বল্টেড মাউন্টিং → যেখানে চকটি স্ট্যান্ডার্ড এবং ইয়ার্ড ড্রয়িং অনুসারে বালওয়ার্ক খোলার সাথে সংযুক্ত থাকে সেখানে ব্যবহৃত হয়।
• দড়ি যোগাযোগ পৃষ্ঠ: মসৃণ গ্রাউন্ড ব্যাসার্ধ → দড়ির ঘর্ষণ এবং স্থানীয় ঘর্ষণ কমাতে সাহায্য করে।
• কাস্টিং প্রক্রিয়া: কাঠের প্যাটার্ন বা লস্ট ফোম প্রক্রিয়া → পরিমাণ, আকার এবং পৃষ্ঠের প্রয়োজনীয়তা অনুসারে নির্বাচিত।

ইঞ্জিনিয়ারিং চেক: প্রয়োজন হলে এফইএ পর্যালোচনা উপলব্ধ → প্রকল্প-নির্দিষ্ট অবস্থার অধীনে শক্তি যাচাইকরণ বা অপ্টিমাইজেশনের জন্য ব্যবহৃত হয়।

এটি কিভাবে কাজ করে

মুরিং দড়ি বালওয়ার্ক খোলার কাছে আসে → মসৃণ গ্রাউন্ড চক পৃষ্ঠ দড়ি পরিচালনা করে → দড়ির দিকটি চক খোলার মাধ্যমে নিয়ন্ত্রিত হয় → লোড কাস্টিং বডি, ফাস্টেনার এবং শক্তিশালী বালওয়ার্ক কাঠামোর মাধ্যমে স্থানান্তরিত হয়।

অ্যাপ্লিকেশন

কার্গো জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | ওয়ার্কবোট | বার্জ | টাগবোট | জাহাজ নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন | বালওয়ার্ক মুরিং স্টেশন

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশন: সি সি এস, এন কে, বি ভি, এ বি এস, ডি এন ভি, এল আর, কে আর, আই আর এস, আর এস, আর আই এন এ, সি আর এস, মেকার্স টেস্ট সার্টিফিকেট।

শ্রেণীবিভাগ সার্টিফিকেট, উপাদান সার্টিফিকেট, পরিদর্শন রেকর্ড এবং কোটিং ডকুমেন্ট প্রকল্প প্রয়োজনীয়তা অনুসারে উপলব্ধ এবং ক্লাস অনুমোদন সুযোগ সাপেক্ষে।

ড্রয়িং এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সিবি ৩৪-৭৬ টাইপ বি কি একটি ওয়েল্ডেড বা বল্টেড মুরিং চক?

টাইপ বি বালওয়ার্ক ইনস্টলেশনের জন্য একটি বল্টেড টাইপ। বল্ট বা রিভেট ব্যাস, পরিমাণ এবং ছিদ্র বিন্যাস উৎপাদনের আগে জাহাজের ড্রয়িংয়ের সাথে পরীক্ষা করা উচিত।

প্রশ্ন ২: দড়ি-যোগাযোগের পৃষ্ঠটি কেন মসৃণভাবে গ্রাউন্ড করা উচিত?

বার্থিং এবং মুরিং অপারেশনের সময় মুরিং দড়ি চক দিয়ে যায়। একটি মসৃণ গ্রাউন্ড ব্যাসার্ধ ঘর্ষণ এবং স্থানীয় দড়ি ঘর্ষণ কমাতে সাহায্য করে।

প্রশ্ন ৩: উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?
