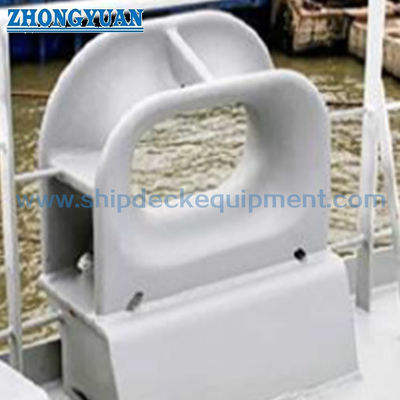

ডিআইএন 81915 টাইপ ডি চক হল একটি ডেক-মাউন্ট করা বহু-উদ্দেশ্য দড়ির নির্দেশিকা যা জাহাজের মুরিং এবং টোয়িং ব্যবস্থার জন্য। এর বন্ধ কাস্ট-স্টিল বডি বৃত্তাকার যোগাযোগের পৃষ্ঠগুলির সাথে একটি সংজ্ঞায়িত দড়ি প্যাসেজ প্রদান করে, যখন দুটি টাইপ ডি হর্নের টুকরা এটিকে টাইপ সি কনফিগারেশন থেকে আলাদা করে এবং উদ্দেশ্যযুক্ত সীসা এলাকার মধ্যে লাইন ধরে রাখতে সাহায্য করে।

DIN মিডিয়া DIN 81915:1998-08-কে বর্তমান সংস্করণ হিসেবে মাল্টি-পারপাস চক্স শিরোনামে তালিকাভুক্ত করেছে। উপলব্ধ প্যারামিটার সারণীতে নামমাত্র মাপ 1 থেকে 32, SWL মান 10 থেকে 320 kN, এবং কাস্ট-স্টিলের ওজন 19.5 থেকে 840 কেজি। যেহেতু হর্ন-পিস ওজনগুলি উপলব্ধ সারণীতে শুধুমাত্র 1 থেকে 8 মাপের জন্য বলা হয়েছে, তাই বড় আকারের জন্য সঠিক টাইপ ডি কনফিগারেশনটি উদ্ধৃতি বা উৎপাদনের আগে নিয়ন্ত্রিত স্ট্যান্ডার্ড অঙ্কনের বিপরীতে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড এবং টাইপ: DIN 81915:1998-08 টাইপ D → একটি ডেক-মাউন্টেড হর্ন কনফিগারেশন সহ বর্তমান জার্মান মাল্টি-পারপাস চক স্ট্যান্ডার্ড।
• আবেদনের অবস্থান: নম, স্টার্ন, জাহাজের দিক, বা টোয়িং স্টেশন → জাহাজের মুরিং এবং টোয়িং ব্যবস্থা অনুসারে নির্বাচিত।
• নামমাত্র আকার পরিসীমা: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → উপলব্ধ টেবিল পরিসীমা; বড় আকারের জন্য টাইপ ডি হর্ন বিশদ নিশ্চিতকরণ প্রয়োজন।
• স্ট্যান্ডার্ড SWL পরিসর: 10–320 kN → ফিটিং রেটিংকে ডেক ফাউন্ডেশন বা সম্পূর্ণ টোয়িং সিস্টেমের ক্ষমতা হিসাবে বিবেচনা করা উচিত নয়।
• কাস্ট-স্টিলের ওজন: 19.5-840 কেজি → GS কলামের উপর ভিত্তি করে; সর্বনিম্ন 18 কেজি পৃথক GGG উপাদান কলামের অন্তর্গত।
• টাইপ ডি হর্ন বিন্যাস: দুটি হর্ন টুকরা → প্লেইন টাইপ সি খোলার তুলনায় দড়ির পথ নিয়ন্ত্রণ করতে সহায়তা করে।
• উপাদান বিকল্প: ঢালাই C-Mn ইস্পাত, ঢালাই স্টেইনলেস স্টীল, বা বিশেষ ইস্পাত → সঠিক গ্রেড এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করা।
• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ বা পালিশ স্টেইনলেস ফিনিস প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

দ্রষ্টব্য: টেবিলটি উপলব্ধ পণ্য ডেটা থেকে প্রতিলিপি করা হয়েছে। মাত্রা, হর্ন জ্যামিতি, উপাদান গ্রেড, SWL চিহ্নিতকরণ, এবং অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং অনুমোদিত প্রকল্প ডকুমেন্টেশনের বিপরীতে ঝালাই বিশদ নিশ্চিত করুন।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: DIN 81915 টাইপ ডি, নামমাত্র আকার, প্রয়োজনীয় SWL এবং উদ্ধৃতিটি একটি নতুন বিল্ডিং বা প্রতিস্থাপন প্রকল্পের জন্য কিনা তা নিশ্চিত করুন।

ধাপ 2: দড়ির ধরন, ব্যাস, MBL, প্রত্যাশিত সীসা কোণ এবং টোয়িং বা মুরিং ডিউটি ​​প্রদান করুন। দড়ি MBL কে চক SWL হিসাবে উল্লেখ করা উচিত নয়৷

ধাপ 3: ইনস্টলেশনের অবস্থান, ডেক খোলা, ভিত্তি জ্যামিতি, আন্ডার-ডেক শক্তিবৃদ্ধি, ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ অ্যাক্সেস নিশ্চিত করুন।

ধাপ 4: উপাদানের গ্রেড, নিম্ন-তাপমাত্রা বা বরফ-শ্রেণীর প্রয়োজনীয়তা, পৃষ্ঠের চিকিত্সা এবং যেকোনো স্টেইনলেস-স্টীল পলিশিং প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 5: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণি শংসাপত্র, এনডিটি, বা সাক্ষী পরিদর্শন।

ধাপ 6: পরিমাণ, জাহাজের ধরন, ইনস্টলেশন অঙ্কন বা ছবি, ডেলিভারি গন্তব্য, ইনকোটার্ম এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

গঠন

কাস্ট স্টিল চক বডি | বন্ধ দড়ি খোলার | বৃত্তাকার দড়ি-যোগাযোগ ব্যাসার্ধ | দুই প্রকার ডি শিং টুকরা | ডেক-ঢালাই বেস | ঢালাই ইন্টারফেস | নির্দিষ্ট পৃষ্ঠ চিকিত্সা

কাস্টিং, ইন্সটলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ ডি মৌলিক ক্লোজড-চক বিন্যাসে দুটি হর্নের টুকরো যুক্ত করে, টাইপ সি কনফিগারেশনের তুলনায় ডেকটিকে একটি পরিষ্কার দড়ি-ধারণকারী জ্যামিতি দেয়।
• ঢালাইয়ের পরে গোলাকার দড়ি-সংযোগের পৃষ্ঠগুলিকে সাজানো এবং মসৃণ করা উচিত যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ এবং মুরিং বা টোয়িং লাইনে অপ্রয়োজনীয় ঘর্ষণ কম হয়।
• ঢালাই গুণমান, মাত্রিক পুনরাবৃত্তিযোগ্যতা, হর্ন সংযুক্তি জ্যামিতি, ঢালাই-সংলগ্ন অঞ্চল এবং ট্রেসেবিলিটি সম্মত পরিদর্শন পরিকল্পনা অনুযায়ী নিয়ন্ত্রণ করা উচিত।
• ডেক-ওয়েল্ডেড বেস লাইন ফোর্সকে সাপোর্টিং স্ট্রাকচারে স্থানান্তর করে; ডেক ফাউন্ডেশন, আন্ডার-ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইলস এবং লোড ডিরেকশন অবশ্যই শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা চেক করা উচিত।
• উল্লিখিত SWL হল উপলব্ধ সারণী থেকে মানানসই মান। চক, ওয়েল্ডস, ফাউন্ডেশন, ডেক স্ট্রাকচার এবং অনুমোদিত লোড কেস সহ সম্পূর্ণ ব্যবস্থার দ্বারা অনুমোদিত অনবোর্ড অপারেটিং লোড সীমিত।
• নামমাত্র আকারের জন্য যেখানে উপলব্ধ টেবিলে হর্ন-পিস ওজন উল্লেখ করা হয় না, উদ্ধৃতির আগে টাইপ ডি জ্যামিতি এবং সরবরাহের সুযোগ নিশ্চিত করা উচিত।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: DIN 81915:1998-08 → বহুমুখী চকগুলির জন্য বর্তমান DIN সংস্করণ।
• টাইপ: টাইপ ডি → ডেক-মাউন্টেড ক্লোজড চক, টাইপ সি-এর তুলনায় দুটি হর্নের টুকরো।
• নামমাত্র আকার: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → প্রয়োজনীয় SWL, দড়ি পথ, এবং অনুমোদিত জাহাজ অঙ্কন দ্বারা নির্বাচন করুন।
• SWL: 10–320 kN → স্ট্যান্ডার্ড ফিটিং মান ব্যবহার করুন এবং সমর্থনকারী ডেক কাঠামো আলাদাভাবে যাচাই করুন।
• উপাদান: প্রধান সরবরাহের বিকল্প হিসাবে C-Mn ইস্পাত নিক্ষেপ করুন
• ইনস্টলেশন: ডেক ঢালাই → ফাউন্ডেশন, ঝালাই বিশদ, ডেক খোলা, এবং আন্ডার-ডেক শক্তিবৃদ্ধি নিশ্চিত করতে হবে।
• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত সিস্টেম ভেসেল লেপ স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → শ্রেণী অনুমোদন এবং সাক্ষীর সুযোগ উৎপাদনের আগে অবশ্যই সম্মত হতে হবে।

কিভাবে এটা কাজ করে

দড়ি ডেকের কাছে আসে

অ্যাপ্লিকেশন

বো মুরিং স্টেশন | স্টার্ন মুরিং স্টেশন | জাহাজের পাশের দড়ি বাড়ে | টোয়িং স্টেশন | টাগবোট | পণ্যবাহী জাহাজ | ট্যাঙ্কার | ওয়ার্কবোট | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অনুমোদিত অঙ্কন, এবং শ্রেণীবিভাগ সমাজ পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে। ক্রয় আদেশে বলা না থাকলে তাদের অন্তর্ভুক্ত করা হবে বলে ধরে নেওয়া হয় না।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

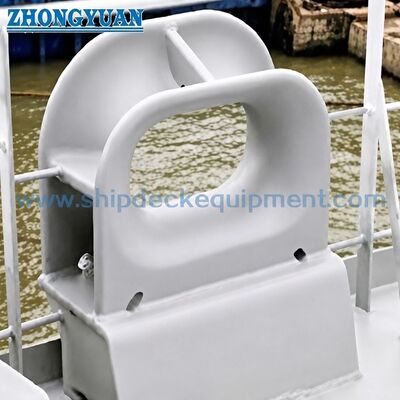

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: ডিআইএন 81915 টাইপ ডি এবং টাইপ সি এর মধ্যে প্রধান পার্থক্য কী?

A1: Type D-এ দড়ি-প্রবেশ এলাকার চারপাশে দুটি শিং-এর টুকরো রয়েছে, যখন Type C হল এই শিং ছাড়াই সংশ্লিষ্ট বন্ধ বিন্যাস। শিংগুলি দড়িটিকে উদ্দেশ্যমূলক সীসা এলাকার মধ্যে রাখতে সাহায্য করে, তবে সঠিক কনফিগারেশনটি অবশ্যই মানক বা অনুমোদিত অঙ্কন অনুসরণ করতে হবে।

প্রশ্ন 2: কিভাবে সঠিক নামমাত্র আকার নির্বাচন করা উচিত?

A2: প্রয়োজনীয় চক SWL, দড়ির ধরন এবং ব্যাস, দড়ি MBL, সীসা কোণ, ডেক লেআউট, ইনস্টলেশন স্পেস এবং অনুমোদিত মুরিং বা টোয়িং গণনা দ্বারা নির্বাচন করুন। চক SWL-এর জন্য শুধুমাত্র পণ্যের ওজন বা বিকল্প দড়ি MBL দ্বারা নির্বাচন করবেন না।

প্রশ্ন 3: সমস্ত নামমাত্র আকার 1 থেকে 32 টাইপ ডি হিসাবে উপলব্ধ?

A3: উপলব্ধ সারণী 1 থেকে 32 আকারের তালিকা করে, কিন্তু পৃথক হর্ন-পিস ওজন শুধুমাত্র 1 থেকে 8 মাপের জন্য দেখানো হয়। 12, 20 এবং 32 আকারের জন্য D টাইপ জ্যামিতি, হর্ন সরবরাহ এবং মাত্রিক ডেটা তাই উদ্ধৃতির আগে নিশ্চিত করা উচিত।

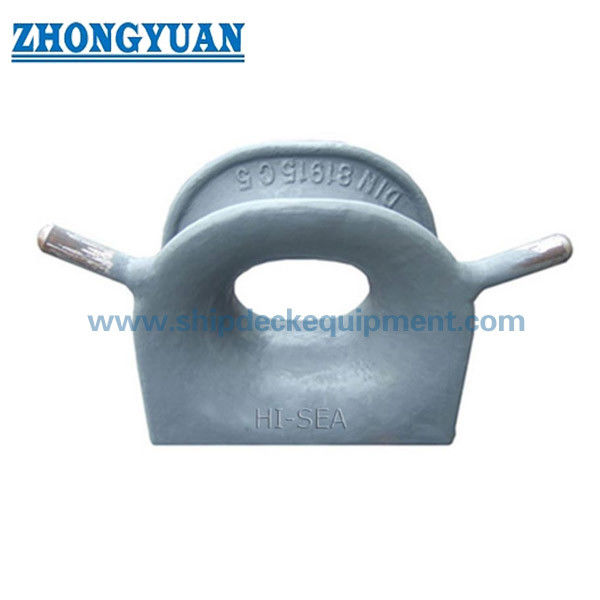

এর অঙ্কনডিআইএন 81915 টাইপ ডি কাস্টিং স্টিল ডেক মাউন্ট করা চক শিপ টোয়িং সরঞ্জাম
