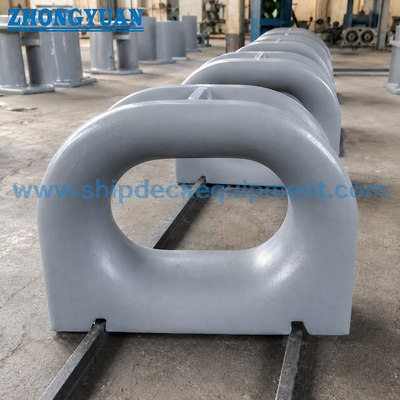

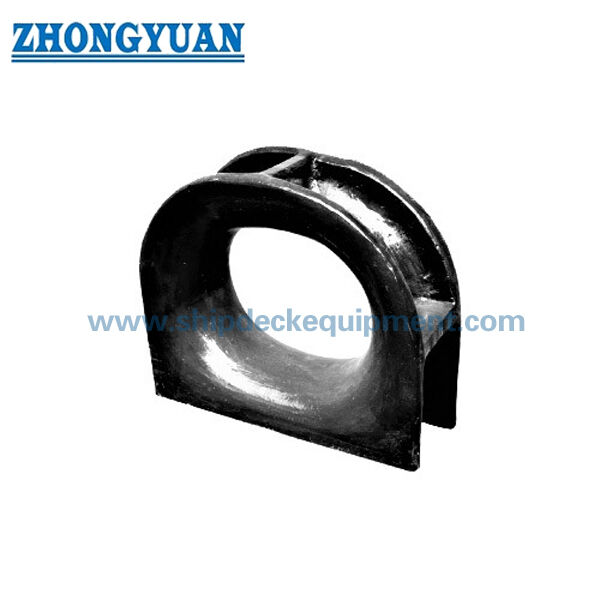

জাহাজ নোঙর করার জন্য ডেক-মাউন্টেড কাস্ট স্টিল ক্লোজড মুরিং চক (JIS F 2005-1975) | 100–500 মিমি

১০০-৫০০ মিমি ডেক-মাউন্টেড কাস্ট স্টিল ক্লোজড মুরিং চক | JIS F 2005-1975 জাহাজ মুরিংয়ের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2005 ডেক মাউন্টেড ক্লোজড মুরিং চক হল জাহাজের মুরিং ডেকে ব্যবহৃত একটি কাস্ট স্টিল দড়ি গাইড। এটি তারের দড়ি, ম্যানিলা দড়ি, বা অন্য নির্দিষ্ট মুরিং দড়ি একটি বন্ধ ডিম্বাকৃতির খোলার মাধ্যমে গাইড করার জন্য ডেকের কাঠামোর সাথে ঝালাই করা হয়, যা ডকিং, শিফটিং এবং বন্দর মুরিং অপারেশনের সময় দড়ির পথ নিয়ন্ত্রণ করতে এবং তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে সাহায্য করে।

এই পৃষ্ঠাটি সরবরাহকৃত JIS F 2005-1975 ক্লোজড চকের ১০০ থেকে ৫০০ পর্যন্ত আকারগুলি কভার করে। নির্বাচনটি নামমাত্র আকার, প্রযোজ্য দড়ির ব্যাস, সামগ্রিক ডেক বিন্যাস, ওয়েল্ড সংযোগ, ডেক শক্তিশালীকরণ, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের প্রয়োজনীয়তা দ্বারা পরীক্ষা করা উচিত। এটি একটি ডেক-মাউন্টেড ঝালাই করা চক।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ডেক মাউন্টেড ক্লোজড মুরিং চক → জাহাজের মুরিং ডেক বিন্যাসের জন্য বন্ধ দড়ি পথ।

• স্ট্যান্ডার্ড: JIS F 2005-1975 → অঙ্কন ফর্ম, নামমাত্র আকার, প্রধান মাত্রা এবং গণনাকৃত ভরের জন্য রেফারেন্স।

• নামমাত্র আকারের পরিসীমা: ১০০ থেকে ৫০০ → প্রদত্ত টেবিলে ছোট থেকে বড় ডেক মুরিং চকের অ্যাপ্লিকেশনগুলি কভার করে।

• উপাদানের বিকল্প: কাস্ট সি-এমএন স্টিল, কাস্ট স্টেইনলেস স্টিল, বা বরফ ভাঙার প্রকল্পের জন্য বিশেষ ইস্পাত → উপাদানের নির্বাচন জাহাজের স্পেসিফিকেশন এবং অনুমোদনের সুযোগ অনুসরণ করা উচিত।

• সরবরাহকৃত টেবিলে গণনাকৃত ভর: ৮.৭ থেকে ২৩২ কেজি → হ্যান্ডলিং, প্যাকিং, মালবাহী অনুমান এবং ইনস্টলেশন পরিকল্পনার জন্য দরকারী।

• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার স্ট্যান্ডার্ড রেফারেন্স হিসাবে → পালিশ করা স্টেইনলেস স্টিল, কালো পেইন্ট, বা কাস্টমাইজড কোটিং নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।

• ইনস্টলেশন ফর্ম: ডেক ঝালাই করা কাঠামো → উৎপাদনের আগে ডেক শক্তিশালীকরণ, ওয়েল্ড বিশদ, দড়ি লিড কোণ এবং শিপইয়ার্ড ইনস্টলেশন শর্ত নিশ্চিত করা উচিত।

• উত্পাদন ফোকাস: ঢালাইয়ের সুস্থতা, কাঠের প্যাটার্ন বা লস্ট ফোম প্রক্রিয়া নিয়ন্ত্রণ, মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, ৫০ মিমি ওয়েল্ড-সংলগ্ন মানের নিয়ন্ত্রণ, এবং ঐচ্ছিক FEA পর্যালোচনা।

প্রধান প্রযুক্তিগত প্যারামিটার

JIS F 2005 ডেক মাউন্টেড ক্লোজড চকের প্রধান ওয়েবপেজ নির্বাচন ডেটা। মাত্রাগুলি মিমি-তে রয়েছে যদি না অন্যথায় উল্লেখ করা হয়। বিস্তারিত স্ট্যান্ডার্ড মাত্রা ব্যাকএন্ড রেফারেন্স বিভাগে স্থাপন করা হয়।

দ্রষ্টব্য: রেফারেন্স দড়ির ব্যাস শুধুমাত্র প্রাথমিক নির্বাচনের জন্য। চূড়ান্ত নির্বাচন জাহাজের মুরিং বিন্যাস, দড়ি লিড কোণ, ডেক শক্তিশালীকরণ, ক্লাস প্রয়োজনীয়তা এবং প্রকল্পের অঙ্কন অনুসারে পরীক্ষা করা উচিত।

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ ১: JIS F 2005-1975 ক্লোজড চক এবং প্রয়োজনীয় নামমাত্র আকার ১০০ / ১৫০ / ২০০ / ২৫০ / ৩০০ / ৩৫০ / ৪০০ / ৪৫০ / ৫০০ নিশ্চিত করুন।

ধাপ ২: জাহাজের স্পেসিফিকেশন দ্বারা প্রয়োজন হলে তারের দড়ির নির্মাণ, ম্যানিলা দড়ি, বা নাইলন দড়ির মতো দড়ির প্রকার এবং ব্যাস নিশ্চিত করুন।

ধাপ ৩: ডেক ইনস্টলেশন অবস্থান, উপলব্ধ ডেক স্থান, দড়ি লিড দিক, ওয়েল্ড সংযোগ এবং ডেক শক্তিশালীকরণ অঙ্কন নিশ্চিত করুন।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: কাস্ট সি-এমএন স্টিল, কাস্ট স্টেইনলেস স্টিল, বা বরফ ভাঙার পরিষেবার জন্য বিশেষ ইস্পাত যদি প্রযোজ্য হয়।

ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, পালিশ করা স্টেইনলেস স্টিল, গ্যালভানাইজিং, কালো পেইন্ট, বা প্রকল্প কোটিং সিস্টেম।

ধাপ ৬: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, বা প্রকল্পের প্রয়োজনীয়তা অনুসারে সাক্ষী পরিদর্শন।

ধাপ ৭: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

কাঠামো

বন্ধ কাস্ট স্টিল বডি | ডিম্বাকৃতির দড়ি খোলার | মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ | ডেক ঝালাই করা বেস | ওয়েল্ড-সংলগ্ন ঢালাই নিয়ন্ত্রণ এলাকা | ড্রেন হোল বিন্যাস | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

ঢালাই, ঝালাই এবং প্রকৌশল সুবিধা

• বন্ধ খোলার মুরিং দড়িকে ডেকের একটি সংজ্ঞায়িত দড়ি পথে রাখতে সাহায্য করে এবং খোলা গাইড কাঠামোর তুলনায় দড়ি পালানোর ঝুঁকি কমায়।

• দড়ি-যোগাযোগের এলাকাগুলি ঢালাইয়ের পরে ড্রেস করা, গ্রাউন্ড করা এবং মসৃণ করা হয় যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস পায় এবং মুরিং অপারেশনের সময় তারের দড়ি, ম্যানিলা দড়ি, বা নির্দিষ্ট সিন্থেটিক দড়ি রক্ষা করতে সহায়তা করে।

• ঢালাই উত্পাদন আকার, পরিমাণ এবং মাত্রিক প্রয়োজনীয়তা অনুসারে কাঠের প্যাটার্ন বা লস্ট ফোম প্রক্রিয়া ব্যবহার করতে পারে। পৃষ্ঠের গুণমান বা সহনশীলতাকে প্রভাবিত করলে উত্পাদনের আগে প্রক্রিয়া নির্বাচন নিশ্চিত করা উচিত।

• জাহাজের কাঠামোর ঝালাই অঞ্চলের ৫٠ মিমি এর মধ্যে থাকা ঢালাই করা বডির এলাকাটি নিয়ন্ত্রণ করা হয় যাতে ঢালাইয়ের গুণমানকে প্রভাবিত করতে পারে এমন ঢালাইয়ের ইঙ্গিতগুলি এড়ানো যায়।

• ডেক ঝালাই করা ইনস্টলেশনের জন্য ঝালাইয়ের দৈর্ঘ্য, ঝালাইয়ের পা, চারপাশের ডেক শক্তিশালীকরণ এবং ইনস্টলেশনের পরে কোটিং মেরামতের নিশ্চিতকরণ প্রয়োজন। চক বডি ডেকের কাঠামোগত গণনা প্রতিস্থাপন করে না।

• FEA শক্তি গণনা এবং স্থানীয় কাঠামো পর্যালোচনা করা যেতে পারে যখন দড়ি লোড বেসিস, লোড দিক, ওয়েল্ড জ্যামিতি এবং ডেক শক্তিশালীকরণের বিবরণ প্রকল্প দ্বারা সরবরাহ করা হয়।

• ভিজ্যুয়াল পরিদর্শন, মাত্রিক পরীক্ষা, উপাদানের ট্রেসেবিলিটি, NDT, বা ক্লাস সাক্ষ্য অর্ডার প্রয়োজনীয়তা এবং অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

স্ট্যান্ডার্ড: JIS F 2005-1975 → যখন জাহাজের অঙ্কনে JIS ক্লোজড চকের মাত্রা নির্দিষ্ট করা থাকে তখন উপযুক্ত।

মাউন্টিং টাইপ: ডেক মাউন্টেড ওয়েল্ডেড স্ট্রাকচার → বাল্কহেড পাইপ খোলার চেয়ে মুরিং ডেক দড়ি গাইড পজিশনের জন্য নির্বাচিত।

নামমাত্র আকার: ১০০ থেকে ৫০০ → দড়ির ব্যাস, ডেক স্থান, অঙ্কন গ্রুপ এবং মুরিং বিন্যাস দ্বারা নির্বাচন করুন।

উপাদান: কাস্ট সি-এমএন স্টিল / কাস্ট স্টেইনলেস স্টিল / বিশেষ ইস্পাত → চূড়ান্ত উপাদান প্রকল্প স্পেসিফিকেশন এবং শংসাপত্রের প্রয়োজনীয়তা অনুসরণ করা উচিত।

ঢালাই প্রক্রিয়া: কাঠের প্যাটার্ন বা লস্ট ফোম → উত্পাদন পরিমাণ, মাত্রিক প্রয়োজনীয়তা এবং পৃষ্ঠ নিয়ন্ত্রণ প্রয়োজনীয়তা অনুসারে নির্বাচিত।

দড়ি-যোগাযোগের পৃষ্ঠ: মসৃণ গ্রাউন্ড রেডিয়াস → তীক্ষ্ণ যোগাযোগ কমাতে সাহায্য করে এবং দড়ির পরিষেবা জীবন সমর্থন করে।

ওয়েল্ড-জোন নিয়ন্ত্রণ: ঝালাই এলাকার চারপাশে ৫০ মিমি → ওয়েল্ড ইন্টারফেসের কাছাকাছি ক্ষতিকারক ঢালাইয়ের ইঙ্গিতগুলি কমাতে নিয়ন্ত্রিত।

প্রকৌশল পর্যালোচনা: FEA গণনা উপলব্ধ যখন প্রয়োজন → নিশ্চিত লোড দিক, দড়ি ডেটা, ওয়েল্ড জ্যামিতি এবং ডেক শক্তিশালীকরণের উপর ভিত্তি করে।

পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার স্ট্যান্ডার্ড রেফারেন্স হিসাবে → চূড়ান্ত কোটিং সাধারণত জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসারে সম্পন্ন হয়।

শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস শংসাপত্র বা সাক্ষী পরিদর্শন উদ্ধৃতির আগে নিশ্চিত করা উচিত।

কিভাবে এটি কাজ করে

মুরিং দড়ি ডেক চকের কাছে আসে → দড়ি বন্ধ ডিম্বাকৃতির খোলার মাধ্যমে যায় → মসৃণ কাস্ট স্টিল যোগাযোগ রেডিয়াস দড়ির দিক নির্দেশ করে → স্থানীয় যোগাযোগের শক্তি ঝালাই করা বেসের মাধ্যমে ডেক কাঠামোর কাছে স্থানান্তরিত হয় → ইনস্টলেশনের পরে ওয়েল্ড পরিদর্শন এবং কোটিং মেরামত সম্পন্ন হয়

অ্যাপ্লিকেশন

কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | টাগবোট | ওয়ার্কবোট | বার্জ | জাহাজ মুরিং ডেক | নতুন নির্মাণ প্রকল্প | বিদ্যমান JIS ক্লোজড চকের প্রতিস্থাপন

শংসাপত্র এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: সঠিক JIS F 2005 ক্লোজড চকের আকার কীভাবে নির্বাচন করা উচিত?

উত্তর ১: জাহাজের অঙ্কন, দড়ির প্রকার এবং ব্যাস, উপলব্ধ ডেক স্থান, দড়ি লিড দিক এবং ইনস্টলেশন শক্তিশালীকরণ অনুসারে নামমাত্র আকার নির্বাচন করুন। রেফারেন্স দড়ির টেবিলটি প্রাথমিক নির্বাচনের জন্য এবং প্রকৃত মুরিং বিন্যাস অনুসারে পরীক্ষা করা উচিত।

প্রশ্ন ২: এই পণ্যটি কি ডেকে নাকি বাল্কহেডে ইনস্টল করা হয়?

উত্তর ২: এই পৃষ্ঠাটি ডেক-মাউন্টেড ঝালাই করা JIS F 2005 ক্লোজড চকের জন্য। যদি প্রকল্পের বাল্কহেড-মাউন্টেড মুরিং পাইপ বা বাল্কহেড চকের প্রয়োজন হয়, তবে স্ট্যান্ডার্ড, অঙ্কন এবং ইনস্টলেশন কাঠামো আলাদাভাবে নিশ্চিত করা উচিত।

প্রশ্ন ৩: কাস্ট স্টিল ক্লোজড চকের জন্য কোন উত্পাদন বিবরণ গুরুত্বপূর্ণ?

উত্তর ৩: গুরুত্বপূর্ণ বিষয়গুলির মধ্যে রয়েছে ঢালাইয়ের সুস্থতা, মসৃণ দড়ি-যোগাযোগের ফিনিশিং, ড্রেন হোল পরিষ্কার করা, মাত্রিক নিয়ন্ত্রণ, ঝালাই অঞ্চলের মধ্যে ৫০ মিমি এর মধ্যে ওয়েল্ড-সংলগ্ন মানের নিয়ন্ত্রণ, এবং প্রকল্পের দ্বারা প্রয়োজনীয় শংসাপত্র বা পরিদর্শন সুযোগ।
