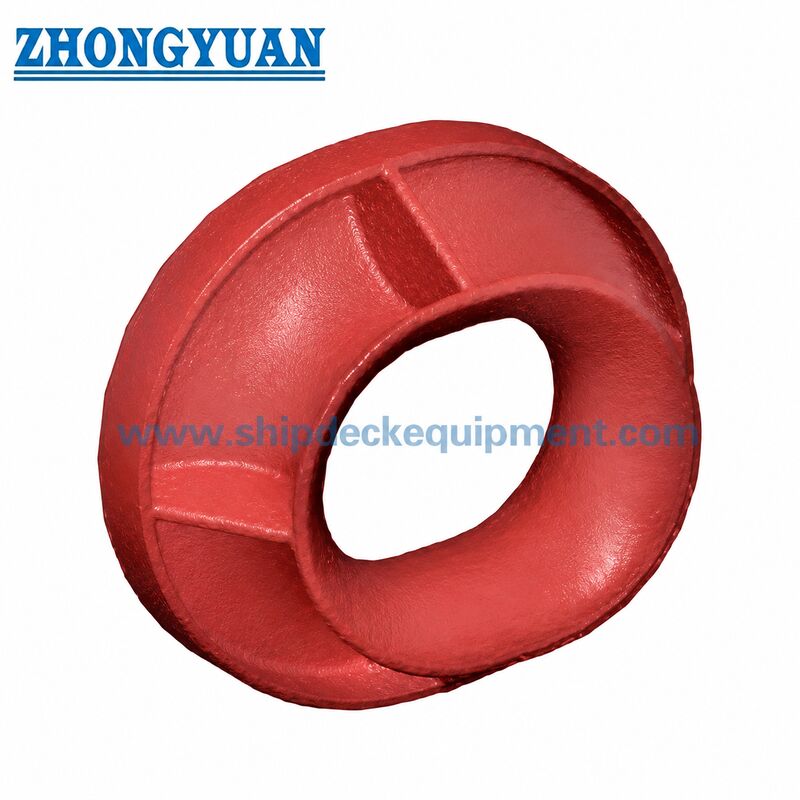

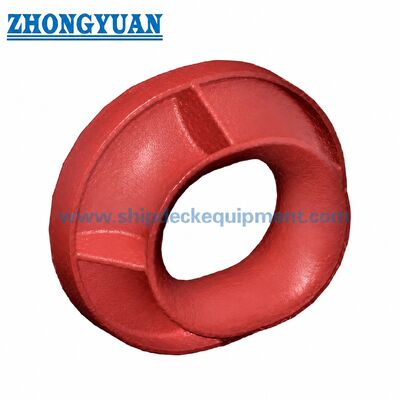

বুলওয়ার্ক মাউন্ট করা পানামা চক জেআইএস এফ 2017 টাইপ বিপি স্টিল প্লেট তৈরি

বুলওয়ার্ক মাউন্টেড পানামা চক JIS F 2017 টাইপ বিপি স্টিল প্লেট তৈরি

পণ্য ওভারভিউ

JIS F 2017 টাইপ BP স্টিল প্লেট ফেব্রিকেটেড বাল্ওয়ার্ক মাউন্টেড পানামা চক হল একটি জাহাজের মুরিং ফিটিং যা বুলওয়ার্ক এলাকার মধ্য দিয়ে মুরিং দড়িকে গাইড করতে এবং জাহাজের কাঠামোতে মুরিং লোড স্থানান্তর করতে ব্যবহৃত হয়। ডেক-মাউন্ট করা পানামা চক্সের সাথে তুলনা করে, বিপি টাইপটি জাহাজের বাল্ওয়ার্কের উপর সাজানো হয় এবং প্রকল্পের অঙ্কন অনুসারে স্টিল প্লেটের তৈরি চক বডি এবং রিইনফোর্সড বাল্ওয়ার্ক কাঠামোর সাথে ঢালাই সংযোগের মাধ্যমে মুরিং লোড স্থানান্তর করা হয়।

এই পৃষ্ঠাটি শুধুমাত্র টাইপ BP এর উপর ফোকাস করে। পণ্যটি নামমাত্র আকার, ইনস্টলেশন অবস্থান, দড়ি বিন্যাস, উপাদান, পৃষ্ঠ চিকিত্সা এবং প্রয়োজনীয় শ্রেণীবিভাগের ডকুমেন্টেশন দ্বারা নির্বাচন করা উচিত। দড়ি-যোগাযোগ পৃষ্ঠতল, প্লেট তৈরির গুণমান, পাঁজরের বিন্যাস এবং জাহাজের কাঠামোর কাছাকাছি ঢালাইয়ের এলাকা দড়ি পরিধান কমাতে এবং নির্ভরযোগ্য মুরিং অপারেশন সমর্থন করার জন্য সাবধানে নিয়ন্ত্রণ করা উচিত।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড: JIS F 2017-1982 → জাহাজ মুরিং সরঞ্জামের জন্য প্রমিত পানামা চক কাঠামো।
• প্রকার: BP → স্টিল প্লেট তৈরি, বুলওয়ার্ক মাউন্ট করা পানামা চক।
• নামমাত্র আকার: 310 / 360 → প্রকল্প নির্বাচনের জন্য দুটি আদর্শ মাপ।
• প্রধান মাত্রা: L 310 / 360 mm, L1 702 / 752 mm, L2 620 / 670 mm → মূল মাত্রাগুলি ওয়েব অঙ্কনের সাথে সম্পর্কিত৷
• আনুমানিক ওজন: 184 / 193 কেজি → উদ্ধৃতি, হ্যান্ডলিং, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
• উপাদান রেফারেন্স: JIS F 2017-1982 উপাদান প্রয়োজনীয়তা অনুযায়ী ইস্পাত প্লেট → চূড়ান্ত গ্রেড প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা হবে।
• সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং এবং সামুদ্রিক আবরণ সিস্টেম উপলব্ধ → লেপ জাহাজ বা শ্রেণীর প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে।
• সার্টিফিকেট: মেকার টেস্ট সার্টিফিকেট বা শ্রেণীবিভাগ সার্টিফিকেট প্রকল্পের প্রয়োজন অনুযায়ী সরবরাহ করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: মান নিশ্চিত করুন এবং টাইপ করুন → JIS F 2017-1982 টাইপ করুন BP, স্টিল প্লেট ফেব্রিকেটেড এবং বাল্ওয়ার্ক মাউন্ট করা।

ধাপ 2: নামমাত্র আকার নিশ্চিত করুন → 310 বা 360, অথবা আকারের মিলের জন্য জাহাজের অঙ্কন পাঠান।

ধাপ 3: উপাদান এবং তৈরির প্রয়োজনীয়তা নিশ্চিত করুন → ইস্পাত প্লেট গ্রেড, ঢালাই প্রয়োজনীয়তা, পাঁজর বিন্যাস এবং শিপইয়ার্ড অনুমোদনের প্রয়োজনীয়তা।

ধাপ 4: সারফেস ট্রিটমেন্ট → শপ প্রাইমার, ইপোক্সি সিস্টেম, টপ কোট কালার, স্টেইনলেস স্টিলের বিকল্প যদি প্রযোজ্য হয়, বা প্রজেক্ট লেপের স্পেসিফিকেশন নিশ্চিত করুন।

ধাপ 5: ডকুমেন্টেশন নিশ্চিত করুন → মেকার টেস্ট সার্টিফিকেট, উপাদান সার্টিফিকেট, পরিদর্শন রেকর্ড, পরীক্ষার রিপোর্ট বা ক্লাস সার্টিফিকেট প্রয়োজন হলে।

ধাপ 6: পরিমাণ, ডেলিভারি পোর্ট, প্যাকিং পদ্ধতি, প্রয়োজনীয় ডেলিভারি সময় এবং ইনস্টলেশন অঙ্কন বা ফটো উপলব্ধ কিনা তা নিশ্চিত করুন।

গঠন

ইস্পাত প্লেট গড়া বডি | মসৃণ দড়ি-যোগাযোগ খোলার | পাঁজর শক্তিশালীকরণ | Bulwark ঢালাই সংযোগ এলাকা | ঢালাই এবং স্টপার বিবরণ | সামুদ্রিক পৃষ্ঠ আবরণ

স্টিল প্লেট ফ্যাব্রিকেশন, ওয়েল্ডিং এবং গুণমানের সুবিধা

• ফেব্রিকেটেড টাইপ বিপি স্ট্রাকচার JIS F 2017-1982 টাইপ BP বিন্যাস অনুসরণ করে এবং AC, AP বা BC টাইপ স্ট্রাকচারের সাথে মিশ্রিত করা উচিত নয়।
• মুরিং অপারেশনের সময় দড়ির ঘর্ষণ কমাতে মসৃণ দড়ি-সংযোগ পৃষ্ঠগুলি গুরুত্বপূর্ণ।
• যেখানে প্রকল্প বা শিপইয়ার্ডের অনুমোদনের প্রয়োজন হয় সেখানে পাঁজরের অবস্থান এবং পরিমাণ সামঞ্জস্য করা যেতে পারে, যখন মানক কাঠামো এবং প্রধান মাত্রা রাখা উচিত।
• চক বডি এবং জাহাজের কাঠামোর মধ্যে ঢালাই অঞ্চলটি ঢালাইয়ের গুণমানকে প্রভাবিত করে এমন ত্রুটিগুলি থেকে মুক্ত হওয়া উচিত, বিশেষত হল বা বুলওয়ার্ক ওয়েল্ডিংয়ের কাছাকাছি 50 মিমি এলাকার মধ্যে।
• প্রকল্পের শিপইয়ার্ড বা ক্লাস অনুমোদনের জন্য অতিরিক্ত যাচাইকরণের প্রয়োজন হলে সীমাবদ্ধ উপাদান পরীক্ষা বা শক্তি পর্যালোচনার ব্যবস্থা করা যেতে পারে।
• স্যান্ডব্লাস্টিং, প্রাইমার এবং সামুদ্রিক আবরণ সিস্টেম জাহাজের পরিবেশ এবং জারা সুরক্ষা প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।

কাস্টম বৈশিষ্ট্য

• পণ্যের ধরন: BP পানামা চক → তৈরি করা স্টিল-প্লেট বাল্ওয়ার্ক মাউন্ট করা মুরিং চক টাইপ করুন।
• স্ট্যান্ডার্ড: JIS F 2017-1982 → উপযুক্ত যখন প্রকল্পটি জাপানি স্ট্যান্ডার্ড পানামা চক্স নির্দিষ্ট করে।
• ইনস্টলেশন: বুলওয়ার্ক মাউন্ট করা হয়েছে এবং জাহাজের কাঠামোতে ঢালাই করা হয়েছে → বুলওয়ার্ক এলাকার মধ্য দিয়ে মুরিং দড়ির উত্তরণের উদ্দেশ্যে।
• ফ্যাব্রিকেশন: ইস্পাত প্লেট গড়া → ঢালাই ইস্পাত প্রকার বিসি নির্মাণ থেকে আলাদা।
• দড়ি যোগাযোগ সারফেস: মসৃণ গোলাকার খোলা → গাইডিং এবং লোড স্থানান্তরের সময় মুরিং দড়ি রক্ষা করতে সহায়তা করে।
• পরিদর্শন: ভিজ্যুয়াল, ডাইমেনশনাল এবং ডকুমেন্টেশন চেক → অর্ডার এবং সার্টিফিকেটের প্রয়োজনীয়তা অনুযায়ী চূড়ান্ত পরিদর্শনের সুযোগ।

কিভাবে এটা কাজ করে

মুরিং দড়ি বাল্ওয়ার্ক খোলার কাছে আসে → মসৃণ পানামা চক পৃষ্ঠ দড়িকে গাইড করে

অ্যাপ্লিকেশন

পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ওয়ার্কবোট | বার্জ | জাহাজ নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন | Bulwark মুরিং স্টেশন

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

শ্রেণীবিভাগের শংসাপত্র, উপাদান শংসাপত্র, পরিদর্শন রেকর্ড এবং আবরণ নথি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ এবং ক্লাস অনুমোদন সুযোগ সাপেক্ষে.

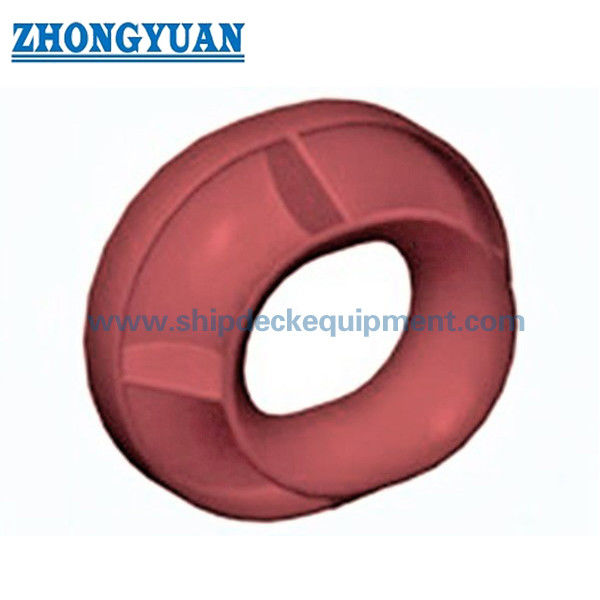

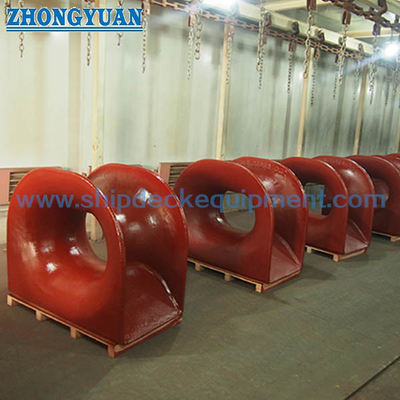

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: JIS F 2017 টাইপ বিপি এবং টাইপ বিসি পানামা চকের মধ্যে পার্থক্য কী?

টাইপ BP হল একটি স্টিল প্লেট ফেব্রিকেটেড বাল্ওয়ার্ক মাউন্ট করা পানামা চক, যখন টাইপ BC হল একটি কাস্ট স্টিল বাল্ওয়ার্ক মাউন্ট করা টাইপ। যখন প্রকল্পটি একটি নির্দিষ্ট স্ট্যান্ডার্ড টাইপ নির্দিষ্ট করে তখন তাদের মিশ্রিত করা উচিত নয়।

প্রশ্ন 2: পাঁজরের পরিমাণ বা পাঁজরের অবস্থান কি পরিবর্তন করা যেতে পারে?

JIS F 2017-1982 টাইপ BP স্ট্যান্ডার্ড নোটটি প্রয়োজনে পাঁজরের পরিমাণ বা অবস্থান পরিবর্তন করার অনুমতি দেয়। কোন পরিবর্তন শিপইয়ার্ড, ডিজাইনার বা শ্রেণীবিভাগের সোসাইটি দ্বারা নিশ্চিত করা উচিত উৎপাদনের আগে।

প্রশ্ন 3: উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?

অনুগ্রহ করে মানক এবং প্রকার, নামমাত্র আকার, পরিমাণ, উপাদান বা আবরণের প্রয়োজনীয়তা, শংসাপত্রের প্রয়োজনীয়তা, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং যেকোন জাহাজের অঙ্কন বা ইনস্টলেশনের ছবি যদি উপলব্ধ থাকে তবে প্রদান করুন।
