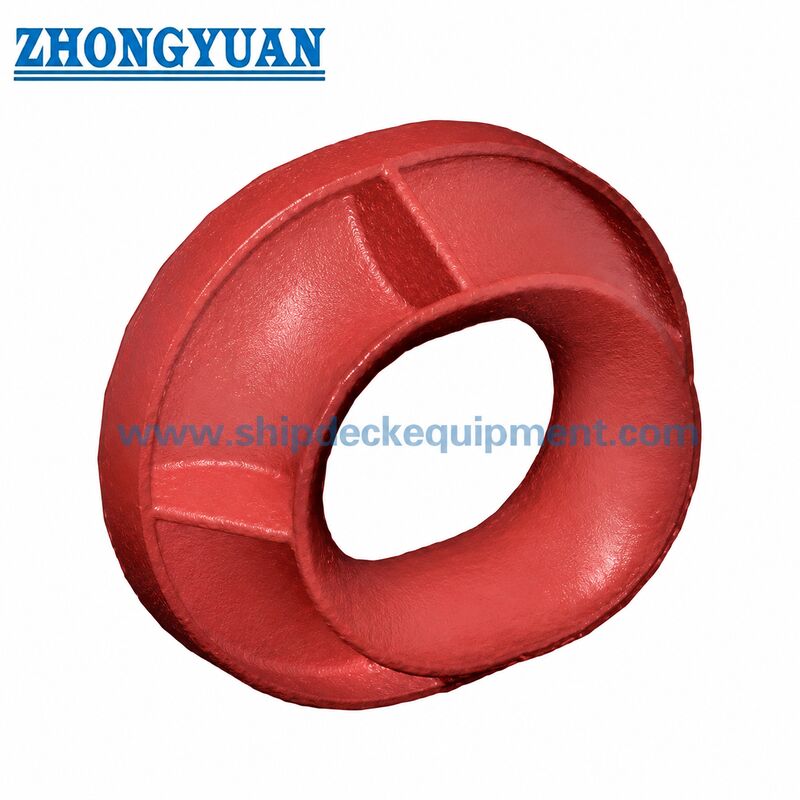

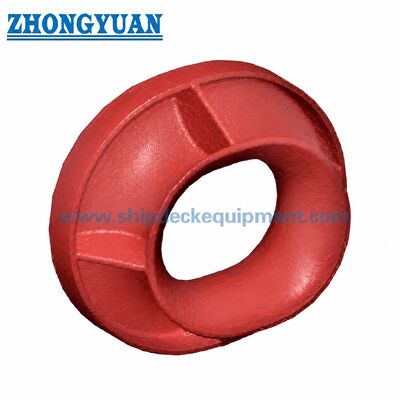

৩১০-৩৬০ মিলিমিটার বুলওয়ার্ক-মাউন্ট করা পানামা চক। JIS F ২০১৭-১৯৮২ টাইপ বিপি ফ্যাব্রিকেটেড স্টিল নির্মাণ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2017-1982 | টাইপ: | বিপি |
|---|---|---|---|
| উপকরণ: | হালকা ইস্পাত প্লেট, কাস্টিং স্টেইনলেস স্টীল প্লেট, | ওজন: | 184 কেজি এবং 193 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট। |
| বিশেষভাবে তুলে ধরা: | বালওয়ার্ক মাউন্ট করা জাহাজের মোরিং সরঞ্জাম,ইস্পাত প্লেট তৈরি পানামা চক,বুলওয়ার্কের উপরে প্যানামা চোকস |
||
পণ্যের বর্ণনা
৩১০-৩৬০ মিমি বালওয়ার্ক-মাউন্টেড পানামা চক | JIS F 2017-1982 টাইপ BP ফ্যাব্রিকেটেড স্টিল কনস্ট্রাকশন
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2017 টাইপ BP স্টিল প্লেট ফ্যাব্রিকেটেড বালওয়ার্ক মাউন্টেড পানামা চক হল একটি জাহাজের মুরিং ফিটিং যা বালওয়ার্ক এলাকার মধ্য দিয়ে মুরিং দড়ি পরিচালনা করতে এবং জাহাজের কাঠামোতে মুরিং লোড স্থানান্তর করতে ব্যবহৃত হয়। ডেক-মাউন্টেড পানামা চকের তুলনায়, BP টাইপ জাহাজের বালওয়ার্কে স্থাপন করা হয় এবং ফ্যাব্রিকেটেড চক বডি এবং ওয়েল্ডেড সংযোগের মাধ্যমে স্টিল প্লেটের মাধ্যমে শক্তিশালী বালওয়ার্ক কাঠামোতে মুরিং লোড স্থানান্তর করে।
এই পৃষ্ঠাটি শুধুমাত্র টাইপ BP-এর উপর আলোকপাত করে। পণ্যটি নামমাত্র আকার, ইনস্টলেশন অবস্থান, দড়ি বিন্যাস, উপাদান, পৃষ্ঠের চিকিত্সা এবং প্রয়োজনীয় শ্রেণীবিভাগ ডকুমেন্টেশন দ্বারা নির্বাচন করা উচিত। দড়ি-যোগাযোগের পৃষ্ঠতল, প্লেট ফ্যাব্রিকেশন গুণমান, রিব বিন্যাস এবং জাহাজের কাঠামোর কাছাকাছি ওয়েল্ডিং এলাকা দড়ির ক্ষয় কমাতে এবং নির্ভরযোগ্য মুরিং অপারেশন সমর্থন করার জন্য সাবধানে নিয়ন্ত্রণ করা উচিত।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড: JIS F 2017-1982 → জাহাজের মুরিং সরঞ্জামের জন্য প্রমিত পানামা চক কাঠামো।
- টাইপ: BP → স্টিল প্লেট ফ্যাব্রিকেটেড, বালওয়ার্ক মাউন্টেড পানামা চক।
- নামমাত্র আকার: ৩১০ / ৩৬০ → প্রকল্পের নির্বাচনের জন্য দুটি স্ট্যান্ডার্ড আকার।
- প্রধান মাত্রা: L ৩১০ / ৩৬০ মিমি, L1 ৭০২ / ৭৫২ মিমি, L2 ৬২০ / ৬৭০ মিমি → ওয়েব অঙ্কনের সাথে সম্পর্কিত মূল মাত্রা।
- আনুমানিক ওজন: ১৮৪ / ১৯৩ কেজি → উদ্ধৃতি, হ্যান্ডলিং, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
- উপাদানের রেফারেন্স: JIS F 2017-1982 উপাদানের প্রয়োজনীয়তা অনুসারে স্টিল প্লেট → চূড়ান্ত গ্রেড প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা হবে।
- পৃষ্ঠের চিকিত্সা: স্যান্ডব্লাস্টিং এবং মেরিন কোটিং সিস্টেম উপলব্ধ → জাহাজের বা শ্রেণীর প্রয়োজনীয়তা অনুসারে কোটিং সামঞ্জস্য করা যেতে পারে।
- শংসাপত্র: প্রস্তুতকারকের পরীক্ষা শংসাপত্র বা শ্রেণীবিভাগ শংসাপত্র প্রকল্পের প্রয়োজনীয়তা অনুসারে সরবরাহ করা যেতে পারে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার | L (মিমি) | L1 (মিমি) | L2 (মিমি) | আনুমানিক ওজন (কেজি) |
| ৩১০ | ৩১০ | ৭০২ | ৬২০ | ১৮৪ |
| ৩৬০ | ৩৬০ | ৭৫২ | ৬৭০ | ১৯৩ |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: স্ট্যান্ডার্ড এবং টাইপ নিশ্চিত করুন → JIS F 2017-1982 টাইপ BP, স্টিল প্লেট ফ্যাব্রিকেটেড এবং বালওয়ার্ক মাউন্টেড।
ধাপ ২: নামমাত্র আকার নিশ্চিত করুন → ৩১০ বা ৩৬০, অথবা আকারের মিলের জন্য জাহাজের অঙ্কন পাঠান।
ধাপ ৩: উপাদান এবং ফ্যাব্রিকেশন প্রয়োজনীয়তা নিশ্চিত করুন → স্টিল প্লেট গ্রেড, ওয়েল্ডিং প্রয়োজনীয়তা, রিব বিন্যাস এবং শিপইয়ার্ড অনুমোদনের প্রয়োজনীয়তা।
ধাপ ৪: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন → শপ প্রাইমার, ইপোক্সি সিস্টেম, টপ কোট রঙ, স্টেইনলেস স্টিলের বিকল্প যদি প্রযোজ্য হয়, অথবা প্রকল্পের কোটিং স্পেসিফিকেশন।
ধাপ ৫: ডকুমেন্টেশন নিশ্চিত করুন → প্রস্তুতকারকের পরীক্ষা শংসাপত্র, উপাদানের শংসাপত্র, পরিদর্শন রেকর্ড, পরীক্ষার প্রতিবেদন বা শ্রেণীর শংসাপত্র যদি প্রয়োজন হয়।
ধাপ ৬: পরিমাণ, ডেলিভারি পোর্ট, প্যাকিং পদ্ধতি, প্রয়োজনীয় ডেলিভারি সময় এবং ইনস্টলেশন অঙ্কন বা ছবি উপলব্ধ কিনা তা নিশ্চিত করুন।
কাঠামো
স্টিল প্লেট ফ্যাব্রিকেটেড বডি | মসৃণ দড়ি-যোগাযোগের খোলা | শক্তিশালী রিব | বালওয়ার্ক ওয়েল্ডেড সংযোগ এলাকা | ওয়েল্ডিং এবং স্টপার বিবরণ | মেরিন সারফেস কোটিং
স্টিল প্লেট ফ্যাব্রিকেশন, ওয়েল্ডিং এবং গুণমানের সুবিধা
- ফ্যাব্রিকেটেড টাইপ BP কাঠামো JIS F 2017-1982 টাইপ BP বিন্যাস অনুসরণ করে এবং AC, AP বা BC টাইপ কাঠামোর সাথে মিশ্রিত করা উচিত নয়।
- মসৃণ দড়ি-যোগাযোগের পৃষ্ঠতল মুরিং অপারেশনের সময় দড়ির ঘর্ষণ কমাতে গুরুত্বপূর্ণ।
- প্রকল্প বা শিপইয়ার্ড অনুমোদন প্রয়োজন হলে রিবের অবস্থান এবং পরিমাণ সামঞ্জস্য করা যেতে পারে, যখন স্ট্যান্ডার্ড কাঠামো এবং প্রধান মাত্রা বজায় রাখা উচিত।
- চক বডি এবং জাহাজের কাঠামোর মধ্যে ওয়েল্ডিং জোন ওয়েল্ডিং মানের উপর প্রভাব ফেলে এমন ত্রুটিমুক্ত হওয়া উচিত, বিশেষ করে হুল বা বালওয়ার্ক ওয়েল্ডিংয়ের কাছাকাছি ৫০ মিমি এলাকায়।
- প্রকল্পের শিপইয়ার্ড বা ক্লাস অনুমোদনের জন্য অতিরিক্ত যাচাইকরণের প্রয়োজন হলে ফাইনাইট এলিমেন্ট চেক বা শক্তি পর্যালোচনা ব্যবস্থা করা যেতে পারে।
- স্যান্ডব্লাস্টিং, প্রাইমার এবং মেরিন কোটিং সিস্টেম জাহাজের পরিবেশ এবং ক্ষয় সুরক্ষা প্রয়োজনীয়তা অনুসারে নির্বাচন করা যেতে পারে।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: টাইপ BP পানামা চক → ফ্যাব্রিকেটেড স্টিল-প্লেট বালওয়ার্ক মাউন্টেড মুরিং চক।
- স্ট্যান্ডার্ড: JIS F 2017-1982 → যখন প্রকল্পটি জাপানি স্ট্যান্ডার্ড পানামা চক নির্দিষ্ট করে তখন উপযুক্ত।
- ইনস্টলেশন: বালওয়ার্ক মাউন্টেড এবং জাহাজের কাঠামোর সাথে ওয়েল্ডেড → বালওয়ার্ক এলাকার মধ্য দিয়ে মুরিং দড়ি পাসের জন্য উদ্দিষ্ট।
- ফ্যাব্রিকেশন: স্টিল প্লেট ফ্যাব্রিকেটেড → কাস্ট স্টিল টাইপ BC নির্মাণ থেকে ভিন্ন।
- দড়ি যোগাযোগের পৃষ্ঠ: মসৃণ গোলাকার খোলা → গাইডেন্স এবং লোড স্থানান্তরের সময় মুরিং দড়ি রক্ষা করতে সাহায্য করে।
- পরিদর্শন: ভিজ্যুয়াল, ডাইমেনশনাল এবং ডকুমেন্টেশন চেক → চূড়ান্ত পরিদর্শন পরিধি অর্ডার এবং শংসাপত্রের প্রয়োজনীয়তা অনুসারে।
এটি কিভাবে কাজ করে
মুরিং দড়ি বালওয়ার্ক খোলার কাছে আসে → মসৃণ পানামা চক পৃষ্ঠ দড়িকে গাইড করে → মুরিং লোড ফ্যাব্রিকেটেড বডি এবং শক্তিশালী রিবের মাধ্যমে স্থানান্তরিত হয় → অনুমোদিত ওয়েল্ডেড সংযোগের মাধ্যমে লোড শক্তিশালী বালওয়ার্ক কাঠামোতে বহন করা হয়।
অ্যাপ্লিকেশন
কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ওয়ার্কবোট | বার্জ | জাহাজ নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন | বালওয়ার্ক মুরিং স্টেশন
শংসাপত্র ও সুবিধা
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।
শ্রেণীবিভাগ শংসাপত্র, উপাদানের শংসাপত্র, পরিদর্শন রেকর্ড এবং কোটিং ডকুমেন্ট প্রকল্প প্রয়োজনীয়তা অনুসারে এবং ক্লাস অনুমোদনের সুযোগ সাপেক্ষে উপলব্ধ।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: JIS F 2017 টাইপ BP এবং টাইপ BC পানামা চকের মধ্যে পার্থক্য কী?
টাইপ BP হল একটি স্টিল প্লেট ফ্যাব্রিকেটেড বালওয়ার্ক মাউন্টেড পানামা চক, যখন টাইপ BC হল একটি কাস্ট স্টিল বালওয়ার্ক মাউন্টেড টাইপ। যখন প্রকল্পটি একটি নির্দিষ্ট স্ট্যান্ডার্ড টাইপ নির্দিষ্ট করে তখন এগুলি মিশ্রিত করা উচিত নয়।
প্রশ্ন ২: রিবের সংখ্যা বা রিবের অবস্থান পরিবর্তন করা যেতে পারে?
JIS F 2017-1982 টাইপ BP স্ট্যান্ডার্ড নোট প্রয়োজনে রিবের সংখ্যা বা অবস্থান পরিবর্তন করার অনুমতি দেয়। উৎপাদনের আগে যেকোনো পরিবর্তন শিপইয়ার্ড, ডিজাইনার বা শ্রেণীবিভাগ সমিতি দ্বারা নিশ্চিত করা উচিত।
প্রশ্ন ৩: উদ্ধৃতির জন্য কী তথ্য প্রয়োজন?
অনুগ্রহ করে স্ট্যান্ডার্ড এবং টাইপ, নামমাত্র আকার, পরিমাণ, উপাদান বা কোটিং প্রয়োজনীয়তা, শংসাপত্রের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং উপলব্ধ যেকোনো জাহাজের অঙ্কন বা ইনস্টলেশন ছবি সরবরাহ করুন।
