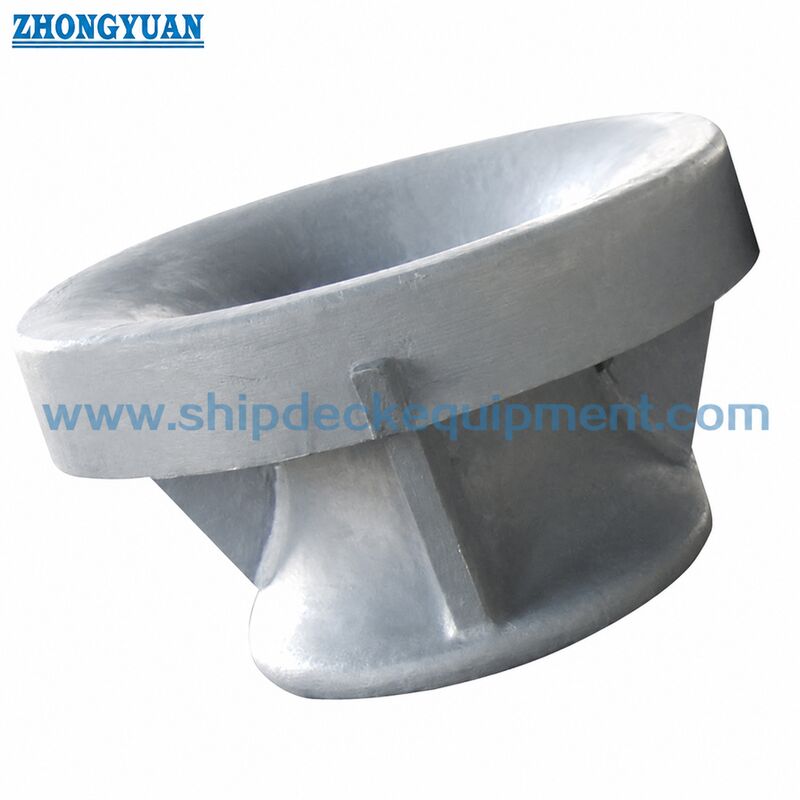

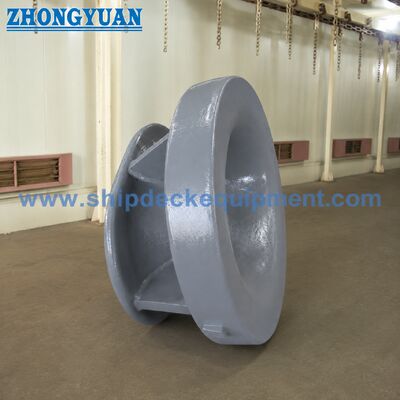

৩১০-৫০০ মিলিমিটার বলওয়ার্ক-মাউন্ট করা কাস্ট স্টীল পানামা চক।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2017-1982 | টাইপ: | বিসি |
|---|---|---|---|
| SWL: | 30-100T | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
| ওজন: | 276 থেকে 422 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | কাস্টিং স্টীল জাহাজের মোরিং সরঞ্জাম,পানামা চোকস জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
৩১০-৫০০ মিমি বালওয়ার্ক-মাউন্টেড কাস্ট স্টিল পানামা চক | JIS F 2017 টাইপ BC জাহাজ নোঙর করার জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2017 টাইপ BC পানামা চক হল একটি কাস্ট স্টিল বালওয়ার্ক-মাউন্টেড নোঙর করার চক যা জাহাজের নোঙর করার স্টেশনগুলির মাধ্যমে নোঙর করার দড়ি পরিচালনা করতে ব্যবহৃত হয়। এটি বালওয়ার্কে ইনস্টল করার জন্য তৈরি করা হয়েছে, যেখানে চক বডি একটি গোলাকার দড়ি-যোগাযোগের খোলার ব্যবস্থা করে এবং প্রকল্পের অঙ্কনে দেখানো ওয়েল্ডেড সংযোগের মাধ্যমে নোঙর করার লোডকে শক্তিশালী জাহাজের কাঠামোতে স্থানান্তর করে।
টাইপ BC নির্বাচন করা উচিত যখন প্রকল্পে টাইপ BP স্টিল-প্লেট তৈরি সংস্করণের পরিবর্তে একটি কাস্ট স্টিল বালওয়ার্ক পানামা চক নির্দিষ্ট করা থাকে। উদ্ধৃতি এবং উৎপাদন নিশ্চিতকরণের জন্য, মূল বিষয়গুলি হল নামমাত্র আকার, দড়ির পথ, নকশার লোড বা রেফারেন্স SWL প্রয়োজনীয়তা, উপাদান, আবরণ ব্যবস্থা, বালওয়ার্ক শক্তিশালীকরণ, ওয়েল্ডিংয়ের বিবরণ এবং প্রয়োজনীয় শংসাপত্রের পরিধি।
দ্রুত স্পেসিফিকেশন
• স্ট্যান্ডার্ড: JIS F 2017-1982 → জাহাজের পানামা চক এবং মাত্রিক চেকের জন্য স্ট্যান্ডার্ড রেফারেন্স।
• টাইপ: BC → কাস্ট স্টিল বালওয়ার্ক-মাউন্টেড টাইপ, টাইপ BP স্টিল-প্লেট তৈরি নির্মাণ থেকে ভিন্ন।
• নামমাত্র আকারের পরিসীমা: ৩১০ / ৩৬০ / ৪০০ / ৪৫০ / ৫০০ → নোঙর ব্যবস্থা, দড়ির পথ এবং জাহাজের অঙ্কন অনুসারে নির্বাচিত।
• রেফারেন্স লোড তথ্য: সরবরাহকৃত পণ্যের ডেটাতে ৩০-১০০T দেখানো হয়েছে → চূড়ান্ত SWL বা নকশার নোঙর করার লোড প্রকল্পের অঙ্কন, নোঙর করার গণনা এবং ক্লাস প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
• প্রধান মাত্রা: L ৩১০-৫০০ মিমি, L2 ৭৩১-৯৪০ মিমি, H2 ৬৮৪-৭০০ মিমি → ওয়েব অঙ্কন এবং ইনস্টলেশন স্থানের পর্যালোচনার জন্য মূল মাত্রা।
• আনুমানিক ওজন: ২৭৬-৪২২ কেজি → হ্যান্ডলিং, প্যাকিং, মালবাহী অনুমান এবং ইনস্টলেশনের সময় শিপইয়ার্ড লিফটিং ব্যবস্থার জন্য দরকারী।
• উপাদানের বিকল্প: কাস্ট C-Mn স্টিল বা কাস্ট স্টেইনলেস স্টিল → চূড়ান্ত গ্রেড এবং ট্রেসেবিলিটি প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা হবে।
• পৃষ্ঠের চিকিত্সা: Sa2.5 + ইপোক্সি শপ প্রাইমার হিসাবে সাধারণ প্রস্তুতি হিসাবে স্যান্ডব্লাস্টিং → চূড়ান্ত আবরণ ব্যবস্থা এবং রঙ প্রকল্পের প্রয়োজনীয়তা অনুসারে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র আকার | L (মিমি) | L1 (মিমি) | L2 (মিমি) | L3 (মিমি) | D (মিমি) | H1 (মিমি) | H2 (মিমি) | H3 (মিমি) | T (মিমি) | আনুমানিক ওজন (কেজি) |
| ৩১০ | ৩১০ | ২১২ | ৭৩১ | ৬৫২ | ৩৮ | ২১২ | ৬৮৪ | ৪৬২ | ৩২ | ২৭৬ |
| ৩৬০ | ৩৬০ | ২১৪ | ৭৮৮ | ৭০৪ | ৪০ | ২১১ | ৬৮৮ | ৪৬৪ | ৩৪ | ৩০৫ |
| ৪০০ | ৪০০ | ২১৬ | ৮৩২ | ৭৫০ | ৪৪ | ২১৬ | ৬৯২ | ৪৭০ | ৩৬ | ৩৪৪ |
| ৪৫০ | ৪৫০ | ২১৮ | ৮৮৬ | ৮০২ | ৪৬ | ২১৮ | ৬৯৬ | ৪৭৪ | ৩৮ | ৩৮৫ |
| ৫০০ | ৫০০ | ২২০ | ৯৪০ | ৮৫৪ | ৪৮ | ২২০ | ৭০০ | ৪৭৮ | ৪০ | ৪২২ |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
• ধাপ ১: স্ট্যান্ডার্ড এবং টাইপ নিশ্চিত করুন → JIS F 2017 টাইপ BC, কাস্ট স্টিল, বালওয়ার্ক মাউন্টেড। টাইপ BP ফ্যাব্রিকেটেড স্টিল-প্লেট চক বা ডেক-মাউন্টেড টাইপের সাথে মেশাবেন না।
• ধাপ ২: নামমাত্র আকার এবং দড়ির পথ নিশ্চিত করুন → জাহাজের নোঙর ব্যবস্থা, লাইনের লিড অ্যাঙ্গেল এবং উপলব্ধ বালওয়ার্ক স্থানের উপর নির্ভর করে ৩১০, ৩৬০, ৪০০, ৪৫০ বা ৫০০ নির্বাচন করুন।
• ধাপ ৩: লোড ভিত্তি নিশ্চিত করুন → SWL, নকশার নোঙর করার লোড, দড়ির MBL বা ক্লাস-অনুমোদিত নোঙর করার গণনা সরবরাহ করুন যদি উপলব্ধ থাকে; নিশ্চিতকরণ ছাড়া দড়ির ভাঙার লোডকে পণ্যের SWL হিসাবে বিবেচনা করবেন না।
• ধাপ ৪: উপাদান এবং আবরণ নিশ্চিত করুন → কাস্ট স্টিল গ্রেড, প্রয়োজনে স্টেইনলেস বিকল্প, ক্ষয় সুরক্ষা ব্যবস্থা, প্রাইমার/টপ কোট রঙ এবং পরিদর্শন প্রয়োজনীয়তা।
• ধাপ ৫: ইনস্টলেশন তথ্য নিশ্চিত করুন → বালওয়ার্ক কাঠামো, শক্তিশালীকরণ, ওয়েল্ড এলাকা, ইনস্টলেশন অঙ্কন এবং যেকোনো শিপইয়ার্ড অনুমোদনের প্রয়োজনীয়তা।
• ধাপ ৬: অর্ডারের বিবরণ নিশ্চিত করুন → পরিমাণ, জাহাজের ধরন, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, প্যাকিংয়ের প্রয়োজনীয়তা এবং অঙ্কন বা ছবি যদি উপলব্ধ থাকে।
কাঠামো
কাস্ট স্টিল চক বডি | গোলাকার দড়ি-যোগাযোগের খোলার | বালওয়ার্ক ওয়েল্ডেড সংযোগ এলাকা | শক্তিশালী জাহাজের কাঠামো ইন্টারফেস | পৃষ্ঠের চিকিত্সা এবং পরিদর্শন এলাকা
কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
• সমন্বিত কাস্ট স্টিল বডি বালওয়ার্ক খোলার মাধ্যমে নোঙর করার দড়ি পরিচালনা করার জন্য একটি অবিচ্ছিন্ন গোলাকার দড়ি-যোগাযোগের পৃষ্ঠ তৈরি করতে সহায়তা করে।
• টাইপ BP ফ্যাব্রিকেটেড নির্মাণের তুলনায়, টাইপ BC কাস্টিংয়ের অখণ্ডতা, দড়ি-যোগাযোগের মসৃণতা এবং কাস্টিং পৃষ্ঠের পরিদর্শনের উপর বেশি মনোযোগ দেয়।
• গোলাকার যোগাযোগের জ্যামিতি চকের মাধ্যমে নোঙর করার লাইনের দিক পরিবর্তন করার সময় স্থানীয় দড়ির ঘর্ষণ কমাতে সাহায্য করে।
• বালওয়ার্ক সংযোগের কাছাকাছি ওয়েল্ড এলাকা সাবধানে পরীক্ষা করা উচিত; হালের কাছাকাছি বা বালওয়ার্ক ওয়েল্ডিং এলাকার ৫০ মিমি পরিসীমা ওয়েল্ডিংয়ের গুণমানকে প্রভাবিত করে এমন ত্রুটিমুক্ত হওয়া উচিত।
• কাঠের প্যাটার্ন কাস্টিং বা লস্ট ফোম কাস্টিং আকার, পরিমাণ এবং ফাউন্ড্রি ব্যবস্থার উপর নির্ভর করে নির্বাচন করা যেতে পারে, চূড়ান্ত ইঞ্জিনিয়ারিং নিশ্চিতকরণের সাপেক্ষে।
• শিপইয়ার্ড, ডিজাইনার বা শ্রেণীবিভাগ সমাজের দ্বারা প্রয়োজন হলে ফাইনাইট এলিমেন্ট পর্যালোচনা বা প্রকল্প-নির্দিষ্ট শক্তি পরীক্ষা ব্যবস্থা করা যেতে পারে।
• সামুদ্রিক পরিবেশ, মালিকের স্পেসিফিকেশন এবং পরিদর্শন পরিধির উপর নির্ভর করে আবরণ প্রস্তুতি সামঞ্জস্য করা যেতে পারে।
কাস্টম অ্যাট্রিবিউটস
• পণ্যের স্ট্যান্ডার্ড: JIS F 2017-1982 → জাহাজে ব্যবহৃত পানামা চকের জন্য মাত্রিক এবং কাঠামোগত রেফারেন্স।
• টাইপ: BC → জাহাজের নোঙর করার দড়ি পরিচালনার জন্য কাস্ট স্টিল বালওয়ার্ক-মাউন্টেড চক।
• টাইপ BP থেকে পার্থক্য: স্টিল-প্লেট ফ্যাব্রিকেটেড বডির পরিবর্তে কাস্ট স্টিল বডি → নির্বাচন নির্দিষ্ট প্রকল্পের প্রকার অনুসরণ করা উচিত।
• ইনস্টলেশন অবস্থান: বালওয়ার্ক → জাহাজের নোঙর করার দড়ি পথ এবং শক্তিশালী কাঠামোর সাথে ওয়েল্ডেড সংযোগের জন্য তৈরি।
• উপাদানের বিকল্প: কাস্ট C-Mn স্টিল / কাস্ট স্টেইনলেস স্টিল → শক্তি, ক্ষয় প্রতিরোধ ক্ষমতা এবং প্রকল্পের স্পেসিফিকেশন অনুসারে নির্বাচিত।
• আবরণ বিকল্প: Sa2.5 + ইপোক্সি শপ প্রাইমার বা প্রকল্প আবরণ ব্যবস্থা → উৎপাদনের আগে চূড়ান্ত পেইন্ট সিস্টেম নিশ্চিত করা হবে।
• শংসাপত্রের বিকল্প: মেকার্স টেস্ট সার্টিফিকেট বা শ্রেণীবিভাগ শংসাপত্র → প্রকল্পের প্রয়োজনীয়তা এবং ক্লাস অনুমোদনের পরিধির সাপেক্ষে উপলব্ধ।
এটি কিভাবে কাজ করে
নোঙর করার দড়ি বালওয়ার্ক পানামা চকে প্রবেশ করে → গোলাকার কাস্ট স্টিল যোগাযোগের পৃষ্ঠ দড়িকে পরিচালনা করে → মসৃণ যোগাযোগের জ্যামিতির কারণে দড়ির ঘর্ষণ কমে যায় → নোঙর করার লোড কাস্ট চক বডির মাধ্যমে প্রবাহিত হয় → ওয়েল্ডেড সংযোগ লোডকে শক্তিশালী বালওয়ার্ক কাঠামোতে স্থানান্তর করে।
অ্যাপ্লিকেশন
বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ | সাধারণ কার্গো জাহাজ | অফশোর সার্ভিস ভেসেল | ওয়ার্কবোট | জাহাজ মেরামত এবং প্রতিস্থাপন প্রকল্প | পানামা খাল নোঙর ব্যবস্থা
শংসাপত্র এবং সুবিধা
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।
শ্রেণীবিভাগ শংসাপত্র, উপাদান শংসাপত্র, পরিদর্শন রেকর্ড এবং আবরণ নথি প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, পরিদর্শন পরিধি এবং শ্রেণীবিভাগ সমাজের অনুমোদন অনুসারে ব্যবস্থা করা যেতে পারে। উদ্ধৃতির আগে শংসাপত্রের পরিধি নিশ্চিত করা উচিত।
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: JIS F 2017 টাইপ BC এবং টাইপ BP পানামা চকের মধ্যে প্রধান পার্থক্য কী?
টাইপ BC হল একটি কাস্ট স্টিল বালওয়ার্ক-মাউন্টেড পানামা চক। টাইপ BP হল একটি স্টিল-প্লেট ফ্যাব্রিকেটেড বালওয়ার্ক-মাউন্টেড পানামা চক। তাদের নির্মাণ পদ্ধতি ভিন্ন এবং জাহাজের অঙ্কন একটি নির্দিষ্ট JIS F 2017 টাইপ নির্দিষ্ট করলে তাদের মেশানো উচিত নয়।
প্রশ্ন ২: টাইপ BC চক কি শ্রেণীবিভাগ শংসাপত্র সহ সরবরাহ করা যেতে পারে?
হ্যাঁ। প্রকল্পের প্রয়োজনীয়তা অনুসারে একটি শ্রেণীবিভাগ শংসাপত্র বা মেকার্স টেস্ট সার্টিফিকেট ব্যবস্থা করা যেতে পারে। সঠিক পরিধি উদ্ধৃতির আগে নিশ্চিত করা উচিত কারণ এটি উপাদান ট্রেসেবিলিটি, পরিদর্শন, পরীক্ষা, লিড টাইম এবং খরচকে প্রভাবিত করে।
প্রশ্ন ৩: অর্ডার করার আগে কী নিশ্চিত করা উচিত?
অনুগ্রহ করে JIS F 2017 টাইপ BC, নামমাত্র আকার, SWL বা নকশার নোঙর করার লোড, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, বালওয়ার্ক ইনস্টলেশন অঙ্কন, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
