JIS F 2017-1982 টাইপ এসি ডেক মাউন্ট করা কাস্টিং স্টিল পানামা চক্স শিপ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2017-1982 | টাইপ: | এসি |
|---|---|---|---|
| SWL রেঞ্জ: | 30-100T | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
| ওজন: | 184 থেকে 422 কেজি | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| বিশেষভাবে তুলে ধরা: | ইস্পাতের পানামা চক,জাহাজের মোরিং সরঞ্জাম পানামা শক |
||
পণ্যের বর্ণনা

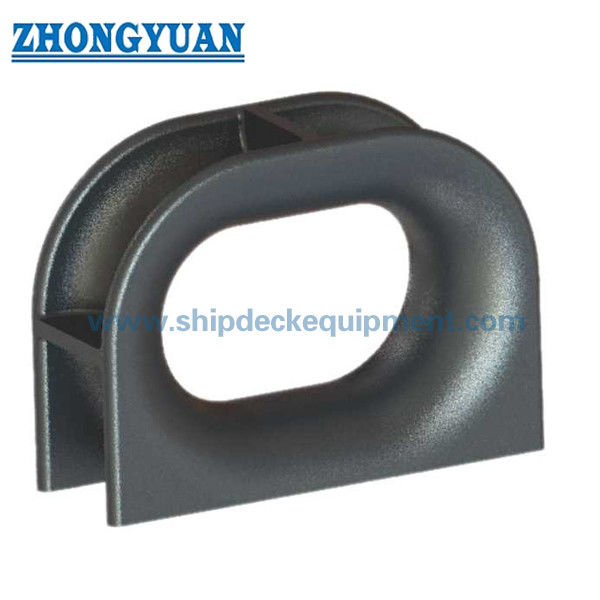

ডেক মাউন্টেড কাস্ট স্টিল পানামা চক JIS F 2017 টাইপ এসি
পণ্য ওভারভিউ
JIS F 2017-1982 টাইপ এসি পানামা চক হল একটি ডেক মাউন্ট করা কাস্ট স্টিলের মুরিং চক যা মুরিং দড়িকে গাইড করতে এবং এর ঢালাই ইস্পাত বডি এবং ঢালাই সংযোগের মাধ্যমে রিইনফোর্সড ডেক কাঠামোতে মুরিং লোড স্থানান্তর করতে ব্যবহৃত হয়। টাইপ এসি টাইপ AP ফেব্রিকেটেড ডেক-মাউন্টেড সংস্করণ এবং টাইপ BC/BP বুলওয়ার্ক-মাউন্টেড সংস্করণ থেকে আলাদা। এই পৃষ্ঠাটি শুধুমাত্র টাইপ এসি কাস্ট স্টিলের ডেক-মাউন্ট করা কাঠামোর উপর ফোকাস করে।
সংগ্রহ এবং প্রকৌশল পর্যালোচনার জন্য, টাইপ এসি চক নামমাত্র আকার, ডেক ইনস্টলেশন অবস্থান, দড়ি বিন্যাস, উপাদান, পৃষ্ঠ চিকিত্সা এবং প্রয়োজনীয় পরিদর্শন ডকুমেন্টেশন দ্বারা নির্বাচন করা উচিত। দড়ি ঘর্ষণ কমানোর জন্য মসৃণ ঢালাই দড়ি-যোগাযোগ পৃষ্ঠ গুরুত্বপূর্ণ, যখন ঢালাই গুণমান, জোড়-জোন অবস্থা এবং ডেক শক্তিবৃদ্ধি প্রকল্প অঙ্কন এবং শ্রেণীর প্রয়োজন অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড: JIS F 2017-1982 — জাহাজ মুরিং সরঞ্জামের জন্য প্রমিত পানামা চক কাঠামো।
- প্রকার: এসি — ডেক মাউন্ট করা, কাস্ট স্টিল পানামা চক।
- নামমাত্র আকার: 310 / 360 / 400 / 450 / 500 — প্রকল্প নির্বাচনের জন্য পাঁচটি আদর্শ আকার।
- রেফারেন্স SWL পরিসর: 30–100T — প্রকল্প অঙ্কন, জাহাজের কাঠামো এবং ক্লাস অনুমোদনের সুযোগ দ্বারা নিশ্চিত করা হবে।
- উপাদান বিকল্প: ঢালাই C-Mn ইস্পাত, ঢালাই স্টেইনলেস স্টীল এবং নিম্ন-তাপমাত্রা বা বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ ইস্পাত, মান এবং প্রকল্পের প্রয়োজন সাপেক্ষে।
- ওজন পরিসীমা: JIS F 2017 টাইপ এসি স্ট্যান্ডার্ড টেবিল অনুসারে 253–395 কেজি — উদ্ধৃতি, হ্যান্ডলিং এবং মালবাহী অনুমানের জন্য দরকারী।
- সারফেস ট্রিটমেন্ট: ইপক্সি শপ প্রাইমার, পালিশ স্টেইনলেস স্টীল বা অর্ডারের প্রয়োজন অনুযায়ী কাস্টমাইজড সামুদ্রিক আবরণ সিস্টেম সহ Sa2.5-এ স্যান্ডব্লাস্টিং।
- ইন্সটলেশন: ডেক মাউন্ট করা এবং রিইনফোর্সড ডেক স্ট্রাকচারে ঢালাই করা — ডেক ফাউন্ডেশন এবং ঢালাইয়ের বিশদ শিপইয়ার্ড বা ডিজাইনার দ্বারা নিশ্চিত করা উচিত।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার | এল | L1 | L2 | L3 | L4 | L5 | ডি | H1 | H2 | H3 | R1 | R2 | R3 | R4 | R5 | কে | টি | ওজন কেজি |
| 310 | 310 | 199 | 105 | 310 | 708 | 652 | 38 | 639 | 541 | 199 | 329 | 231 | 140 | 142 | 195 | 15 | 32 | 253 |
| 360 | 360 | 200 | 130 | 360 | 760 | 704 | 40 | 640 | 542 | 200 | 330 | 232 | 138 | 140 | 192 | 15 | 34 | 289 |
| 400 | 400 | 202 | 150 | 400 | 804 | 750 | 44 | 642 | 545 | 202 | 332 | 235 | 134 | 136 | 185 | 20 | 36 | 323 |
| 450 | 450 | 203 | 175 | 450 | 856 | 802 | 46 | 643 | 547 | 203 | ৩৩৩ | 237 | 132 | 134 | 182 | 20 | 38 | 351 |
| 500 | 500 | 204 | 200 | 500 | 908 | 854 | 48 | 644 | 549 | 204 | 334 | 239 | 130 | 132 | 180 | 20 | 40 | 395 |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: মান নিশ্চিত করুন এবং টাইপ করুন — JIS F 2017-1982 টাইপ করুন AC, ডেক মাউন্ট করা এবং কাস্ট স্টিল।
ধাপ 2: নামমাত্র আকার নিশ্চিত করুন — 310 / 360 / 400 / 450 / 500, বা আকারের মিলের জন্য শিপইয়ার্ড অঙ্কন পাঠান।
ধাপ 3: লোডের ভিত্তি নিশ্চিত করুন — প্রকল্প SWL/ডিজাইন লোড, মুরিং ব্যবস্থা এবং ডেক রিইনফোর্সমেন্টের প্রয়োজনীয়তা।
ধাপ 4: উপাদান এবং ঢালাই প্রয়োজনীয়তা নিশ্চিত করুন — C-Mn ঢালাই ইস্পাত, স্টেইনলেস স্টীল বা নিম্ন-তাপমাত্রা / বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ ইস্পাত, স্ট্যান্ডার্ড এবং প্রকল্পের প্রয়োজনীয়তা সাপেক্ষে।
ধাপ 5: পৃষ্ঠ চিকিত্সা নিশ্চিত করুন — Sa2.5 ব্লাস্টিং, ইপোক্সি শপ প্রাইমার, সামুদ্রিক আবরণ সিস্টেম, পালিশ স্টেইনলেস স্টীল বা প্রকল্প আবরণ স্পেসিফিকেশন।
ধাপ 6: শংসাপত্র, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং ইনস্টলেশন অঙ্কন বা বিদ্যমান পণ্য ফটো উপলব্ধ কিনা তা নিশ্চিত করুন।
গঠন
ঢালাই ইস্পাত বডি | মসৃণ দড়ি-যোগাযোগ খোলার | ডেক মাউন্ট বেস | ঢালাই সংযোগ এলাকা | চাঙ্গা ডেক ভিত্তি | সামুদ্রিক আবরণ সিস্টেম
কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ এসি একটি ঢালাই ইস্পাত বডি ব্যবহার করে, যা তৈরি করা স্টিল-প্লেট টাইপ এপি কাঠামো থেকে আলাদা।
- মুরিং অপারেশনের সময় ঘর্ষণ কমাতে সাহায্য করার জন্য দড়ি-সংযোগের পৃষ্ঠটি মসৃণ এবং সঠিকভাবে সমাপ্ত হওয়া উচিত।
- কাঠের প্যাটার্ন এবং হারিয়ে যাওয়া ফোম ঢালাই প্রক্রিয়াগুলি ফাউন্ড্রি ক্ষমতা এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ব্যবহার করা যেতে পারে।
- ঢালাইয়ের ত্রুটিগুলি যা ঢালাইয়ের গুণমানকে প্রভাবিত করতে পারে তা নিয়ন্ত্রণ করা উচিত, বিশেষত চক বডি এবং জাহাজের কাঠামোর মধ্যে ঢালাইয়ের 50 মিমি এর মধ্যে।
- অনুমোদিত প্রকল্প অঙ্কন অনুযায়ী ডেক শক্তিবৃদ্ধি, ঢালাই বিবরণ এবং লোড দিক পর্যালোচনা করা উচিত।
- প্রকল্পের অতিরিক্ত ইঞ্জিনিয়ারিং যাচাইকরণের প্রয়োজন হলে সসীম উপাদান শক্তি গণনা এবং কাঠামোগত অপ্টিমাইজেশন ব্যবস্থা করা যেতে পারে।
- সারফেস প্রস্তুতি এবং সামুদ্রিক আবরণ জাহাজের পরিবেশ, আবরণ স্পেসিফিকেশন এবং শ্রেণীর প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে।
কাস্টম বৈশিষ্ট্য
- পণ্যের ধরন: এসি পানামা চক টাইপ করুন — ডেক মাউন্টেড কাস্ট স্টিল মুরিং চক।
- স্ট্যান্ডার্ড: JIS F 2017-1982 — উপযুক্ত যখন প্রকল্পটি জাপানি স্ট্যান্ডার্ড পানামা চক্স নির্দিষ্ট করে।
- ইনস্টলেশন: ডেক মাউন্ট করা এবং জাহাজের কাঠামোতে ঢালাই করা — মুরিং দড়ি প্যাসেজ এবং ডেক ফাউন্ডেশনের মাধ্যমে লোড স্থানান্তরের উদ্দেশ্যে।
- নির্মাণ: কাস্ট স্টিল বডি — গড়া টাইপ এপি কাঠামো থেকে আলাদা।
- দড়ি যোগাযোগের পৃষ্ঠ: মসৃণ গোলাকার খোলা — গাইডিং এবং লোড স্থানান্তরের সময় মুরিং দড়ি রক্ষা করতে সহায়তা করে।
- ইঞ্জিনিয়ারিং চেক: FEA শক্তি পর্যালোচনা যখন প্রয়োজন হয় উপলব্ধ — প্রকল্প এবং শ্রেণীর প্রয়োজন অনুযায়ী চূড়ান্ত সুযোগ।
- পরিদর্শন: ভিজ্যুয়াল, ডাইমেনশনাল এবং ডকুমেন্টেশন চেক - অর্ডার এবং শংসাপত্রের প্রয়োজনীয়তা অনুযায়ী চূড়ান্ত পরিদর্শনের সুযোগ।
কিভাবে এটা কাজ করে
মুরিং দড়ি ডেক চকের কাছে আসে → মসৃণ ঢালাই খোলা দড়িকে গাইড করে
অ্যাপ্লিকেশন
পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ওয়ার্কবোট | বার্জ | জাহাজ নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন | ডেক মুরিং স্টেশন
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
শ্রেণিবিন্যাস শংসাপত্র, উপাদান শংসাপত্র, পরিদর্শন রেকর্ড, আবরণ নথি এবং প্রকৌশল গণনা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী সরবরাহ করা যেতে পারে এবং শ্রেণি অনুমোদনের সুযোগ সাপেক্ষে।

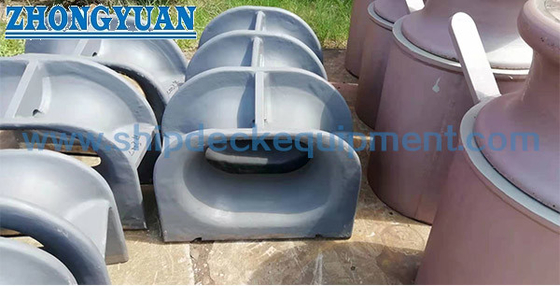

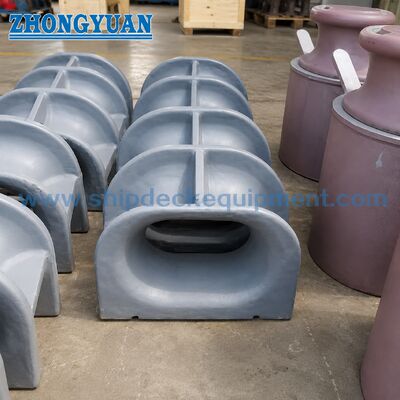

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: JIS F 2017 Type AC এবং Type AP Panama chock এর মধ্যে পার্থক্য কি?
টাইপ এসি হল একটি কাস্ট স্টিলের ডেক মাউন্ট করা পানামা চক, অন্যদিকে টাইপ এপি হল একটি গড়া স্টিল-প্লেট ডেক মাউন্ট করা সংস্করণ। যখন প্রকল্পটি একটি নির্দিষ্ট স্ট্যান্ডার্ড টাইপ নির্দিষ্ট করে তখন তাদের মিশ্রিত করা উচিত নয়।
প্রশ্ন 2: টাইপ এসি কি স্টেইনলেস স্টিল বা নিম্ন-তাপমাত্রার ইস্পাত দিয়ে সরবরাহ করা যেতে পারে?
নিম্ন-তাপমাত্রা বা বরফ-শ্রেণীর প্রকল্পগুলির জন্য স্টেইনলেস স্টীল এবং বিশেষ ইস্পাত বিবেচনা করা যেতে পারে, মান প্রযোজ্যতা, প্রকল্পের স্পেসিফিকেশন এবং অর্ডারের আগে নিশ্চিতকরণ সাপেক্ষে।
প্রশ্ন 3: উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?
অনুগ্রহ করে স্ট্যান্ডার্ড এবং টাইপ, নামমাত্র আকার, পরিমাণ, উপাদান, পৃষ্ঠ চিকিত্সা, শংসাপত্রের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং যেকোন ইনস্টলেশন অঙ্কন বা বিদ্যমান পণ্যের ফটো উপলব্ধ থাকলে প্রদান করুন।
