৩১০–৫০০ মিমি ডেক-মাউন্টেড কাস্ট স্টিল পানামা চক | JIS F ২০১ ৭-১৯৮২ টাইপ এসি জাহাজ নোঙর করার জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2017-1982 | টাইপ: | এসি |
|---|---|---|---|
| SWL রেঞ্জ: | 30-100T | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
| ওজন: | 184 থেকে 422 কেজি | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| বিশেষভাবে তুলে ধরা: | ইস্পাতের পানামা চক,জাহাজের মোরিং সরঞ্জাম পানামা শক |
||
পণ্যের বর্ণনা
৩১০-৫০০ মিমি ডেক-মাউন্টেড কাস্ট স্টিল পানামা চক | JIS F 2017-1982 টাইপ AC জাহাজের নোঙর করার জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2017-1982 টাইপ AC পানামা চক হল একটি ডেক-মাউন্টেড কাস্ট স্টিল নোঙর চক যা নোঙর দড়ি পরিচালনা করতে এবং এর কাস্ট স্টিল বডি এবং ওয়েল্ডেড সংযোগের মাধ্যমে শক্তিশালী ডেক কাঠামোতে নোঙরের লোড স্থানান্তর করতে ব্যবহৃত হয়। টাইপ AC হল টাইপ AP ফ্যাব্রিকেটেড ডেক-মাউন্টেড সংস্করণ এবং টাইপ BC / BP বাল্কহেড-মাউন্টেড সংস্করণ থেকে ভিন্ন। এই পৃষ্ঠাটি শুধুমাত্র টাইপ AC কাস্ট স্টিল ডেক-মাউন্টেড কাঠামোর উপর আলোকপাত করে।
ক্রয় এবং প্রকৌশল পর্যালোচনার জন্য, টাইপ AC চক নির্বাচন করা উচিত নামমাত্র আকার, ডেক ইনস্টলেশন অবস্থান, দড়ি বিন্যাস, উপাদান, পৃষ্ঠের চিকিত্সা এবং প্রয়োজনীয় পরিদর্শন নথি অনুসারে। মসৃণ কাস্ট দড়ি-যোগাযোগ পৃষ্ঠ দড়ি ঘর্ষণ কমাতে গুরুত্বপূর্ণ, যখন ঢালাই গুণমান, ওয়েল্ড-জোন অবস্থা এবং ডেক শক্তিশালীকরণ প্রকল্পের অঙ্কন এবং ক্লাস প্রয়োজনীয়তা অনুসারে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- স্ট্যান্ডার্ড: JIS F 2017-1982 — জাহাজের নোঙর সরঞ্জামের জন্য প্রমিত পানামা চক কাঠামো।
- টাইপ: AC — ডেক-মাউন্টেড, কাস্ট স্টিল পানামা চক।
- নামমাত্র আকার: ৩১০ / ৩৬০ / ৪০০ / ৪৫০ / ৫০০ — প্রকল্পের নির্বাচনের জন্য পাঁচটি স্ট্যান্ডার্ড আকার।
- রেফারেন্স SWL পরিসীমা: ৩০-১০০T — প্রকল্পের অঙ্কন, জাহাজের কাঠামো এবং ক্লাস অনুমোদনের সুযোগ দ্বারা নিশ্চিত করা হবে।
- উপাদানের বিকল্প: কাস্টিং C-Mn স্টিল, কাস্টিং স্টেইনলেস স্টিল এবং কম-তাপমাত্রা বা বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ ইস্পাত, স্ট্যান্ডার্ড এবং প্রকল্পের প্রয়োজনীয়তার সাপেক্ষে।
- ওজন পরিসীমা: ২৫৩-৩৯৫ কেজি JIS F 2017 টাইপ AC স্ট্যান্ডার্ড টেবিল অনুসারে — উদ্ধৃতি, হ্যান্ডলিং এবং মালবাহী অনুমানের জন্য দরকারী।
- পৃষ্ঠের চিকিত্সা: Sa2.5 স্যান্ডব্লাস্টিং সহ ইপোক্সি শপ প্রাইমার, পালিশ করা স্টেইনলেস স্টিল বা অর্ডারের প্রয়োজনীয়তা অনুসারে কাস্টমাইজড মেরিন কোটিং সিস্টেম।
- ইনস্টলেশন: ডেক-মাউন্টেড এবং শক্তিশালী ডেক কাঠামোর সাথে ওয়েল্ডেড — ডেক ফাউন্ডেশন এবং ওয়েল্ডিংয়ের বিবরণ শিপইয়ার্ড বা ডিজাইনার দ্বারা নিশ্চিত করা উচিত।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র আকার | L | L1 | L2 | L3 | L4 | L5 | D | H1 | H2 | H3 | R1 | R2 | R3 | R4 | R5 | K | T | ওজন কেজি |
| ৩১০ | ৩১০ | ১৯৯ | ১০৫ | ৩১০ | ৭০৮ | ৬৫২ | ৩৮ | ৬৩৯ | ৫৪৫ | ১৯৯ | ৩২৯ | ২৩১ | ১৪০ | ১৪২ | ১৯৫ | ১৫ | ৩২ | ২৫৩ |
| ৩৬০ | ৩৬০ | ২০০ | ১৩০ | ৩৬০ | ৭৬০ | ৭০৪ | ৪০ | ৬৪০ | ৫৪৫ | ২০০ | ৩৩০ | ২৩২ | ১৩৮ | ১৪০ | ১৯২ | ১৫ | ৩৪ | ২৮৯ |
| ৪০০ | ৪০০ | ২০২ | ১৫০ | ৪০০ | ৮০৪ | ৭৫০ | ৪৪ | ৬৪২ | ৫৪৫ | ২০২ | ৩৩২ | ২৩৫ | ১৩৪ | ১৩৬ | ১৮৫ | ২০ | ৩৬ | ৩২৩ |
| ৪৫০ | ৪৫০ | ২০৩ | ১৭৫ | ৪৫০ | ৮৫৬ | ৮০২ | ৪৬ | ৬৪৩ | ৫৪৫ | ২০৩ | ৩৩৩ | ২৩৭ | ১৩২ | ১৩৪ | ১৮২ | ২০ | ৩৮ | ৩৫১ |
| ৫০০ | ৫০০ | ২০৪ | ২০০ | ৫০০ | ৯০৮ | ৮৫৪ | ৪৮ | ৬৪৪ | ৫৪৫ | ২০৪ | ৩৩৪ | ২৩৯ | ১৩০ | ১৩২ | ১৮০ | ২০ | ৪০ | ৩৯৫ |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ ১: স্ট্যান্ডার্ড এবং টাইপ নিশ্চিত করুন — JIS F 2017-1982 টাইপ AC, ডেক-মাউন্টেড এবং কাস্ট স্টিল।
ধাপ ২: নামমাত্র আকার নিশ্চিত করুন — ৩১০ / ৩৬০ / ৪০০ / ৪৫০ / ৫০০, অথবা আকারের মিলের জন্য শিপইয়ার্ডের অঙ্কন পাঠান।
ধাপ ৩: লোড ভিত্তি নিশ্চিত করুন — প্রকল্প SWL / ডিজাইন লোড, নোঙর ব্যবস্থা এবং ডেক শক্তিশালীকরণের প্রয়োজনীয়তা।
ধাপ ৪: উপাদান এবং কাস্টিং প্রয়োজনীয়তা নিশ্চিত করুন — C-Mn কাস্ট স্টিল, স্টেইনলেস স্টিল বা কম-তাপমাত্রা / বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ ইস্পাত, স্ট্যান্ডার্ড এবং প্রকল্পের প্রয়োজনীয়তার সাপেক্ষে।
ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন — Sa2.5 ব্লাস্টিং, ইপোক্সি শপ প্রাইমার, মেরিন কোটিং সিস্টেম, পালিশ করা স্টেইনলেস স্টিল বা প্রকল্পের কোটিং স্পেসিফিকেশন।
ধাপ ৬: সার্টিফিকেট, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং ইনস্টলেশন অঙ্কন বা বিদ্যমান পণ্যের ছবি উপলব্ধ কিনা তা নিশ্চিত করুন।
কাঠামো
কাস্ট স্টিল বডি | মসৃণ দড়ি-যোগাযোগ খোলা | ডেক-মাউন্টেড বেস | ওয়েল্ডেড সংযোগ এলাকা | শক্তিশালী ডেক ফাউন্ডেশন | মেরিন কোটিং সিস্টেম
কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ AC একটি কাস্ট স্টিল বডি ব্যবহার করে, যা ফ্যাব্রিকেটেড স্টিল-প্লেট টাইপ AP কাঠামো থেকে ভিন্ন।
- নোঙর অপারেশনের সময় ঘর্ষণ কমাতে দড়ি-যোগাযোগ পৃষ্ঠ মসৃণ এবং সঠিকভাবে ফিনিশ করা উচিত।
- কাঠের প্যাটার্ন এবং লস্ট ফোম কাস্টিং প্রক্রিয়াগুলি ফাউন্ড্রি ক্ষমতা এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে ব্যবহার করা যেতে পারে।
- কাস্টিং ত্রুটি যা ওয়েল্ডিংয়ের গুণমানকে প্রভাবিত করতে পারে তা নিয়ন্ত্রণ করা উচিত, বিশেষ করে চক বডি এবং জাহাজের কাঠামোর মধ্যে ওয়েল্ডিং এলাকার ৫০ মিমি এর মধ্যে।
- ডেক শক্তিশালীকরণ, ওয়েল্ডিংয়ের বিবরণ এবং লোডের দিক অনুমোদিত প্রকল্পের অঙ্কন অনুসারে পর্যালোচনা করা উচিত।
- প্রকল্পের অতিরিক্ত প্রকৌশল যাচাইকরণের প্রয়োজন হলে ফাইনাইট এলিমেন্ট শক্তি গণনা এবং কাঠামোগত অপ্টিমাইজেশন ব্যবস্থা করা যেতে পারে।
- পৃষ্ঠের প্রস্তুতি এবং মেরিন কোটিং জাহাজের পরিবেশ, কোটিং স্পেসিফিকেশন এবং ক্লাস প্রয়োজনীয়তা অনুসারে সামঞ্জস্য করা যেতে পারে।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: টাইপ AC পানামা চক — ডেক-মাউন্টেড কাস্ট স্টিল নোঙর চক।
- স্ট্যান্ডার্ড: JIS F 2017-1982 — যখন প্রকল্পটি জাপানি স্ট্যান্ডার্ড পানামা চক নির্দিষ্ট করে তখন উপযুক্ত।
- ইনস্টলেশন: ডেক-মাউন্টেড এবং জাহাজের কাঠামোর সাথে ওয়েল্ডেড — নোঙর দড়ি চলাচলের জন্য এবং ডেক ফাউন্ডেশনের মাধ্যমে লোড স্থানান্তরের জন্য উদ্দিষ্ট।
- নির্মাণ: কাস্ট স্টিল বডি — ফ্যাব্রিকেটেড টাইপ AP কাঠামো থেকে ভিন্ন।
- দড়ি যোগাযোগ পৃষ্ঠ: মসৃণ গোলাকার খোলা — নোঙর দড়ি পরিচালনা এবং লোড স্থানান্তরের সময় রক্ষা করতে সাহায্য করে।
- ইঞ্জিনিয়ারিং চেক: প্রয়োজনে FEA শক্তি পর্যালোচনা উপলব্ধ — প্রকল্পের এবং ক্লাসের প্রয়োজনীয়তা অনুসারে চূড়ান্ত সুযোগ।
- পরিদর্শন: ভিজ্যুয়াল, মাত্রিক এবং ডকুমেন্টেশন চেক — অর্ডার এবং সার্টিফিকেট প্রয়োজনীয়তা অনুসারে চূড়ান্ত পরিদর্শন সুযোগ।
এটি কিভাবে কাজ করে
নোঙর দড়ি ডেক চকের কাছে আসে → মসৃণ কাস্ট খোলা দড়ি পরিচালনা করে → নোঙরের লোড কাস্ট স্টিল বডির মাধ্যমে স্থানান্তরিত হয় → অনুমোদিত ওয়েল্ডেড সংযোগের মাধ্যমে লোড শক্তিশালী ডেক কাঠামোতে বহন করা হয়।
অ্যাপ্লিকেশন
কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | ওয়ার্কবোট | বার্জ | জাহাজ নির্মাণ প্রকল্প | জাহাজের মেরামত এবং প্রতিস্থাপন | ডেক নোঙর স্টেশন
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।
ক্লাসিফিকেশন সার্টিফিকেট, উপাদান সার্টিফিকেট, পরিদর্শন রেকর্ড, কোটিং ডকুমেন্ট এবং ইঞ্জিনিয়ারিং গণনা প্রকল্পের প্রয়োজনীয়তা অনুসারে এবং ক্লাস অনুমোদনের সুযোগ সাপেক্ষে সরবরাহ করা যেতে পারে।

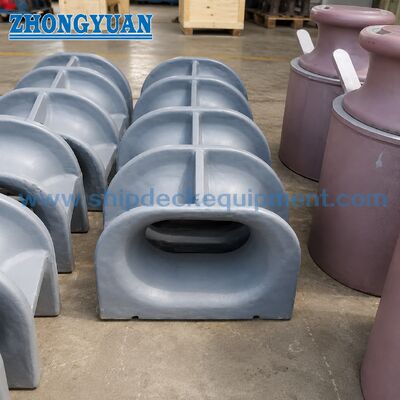

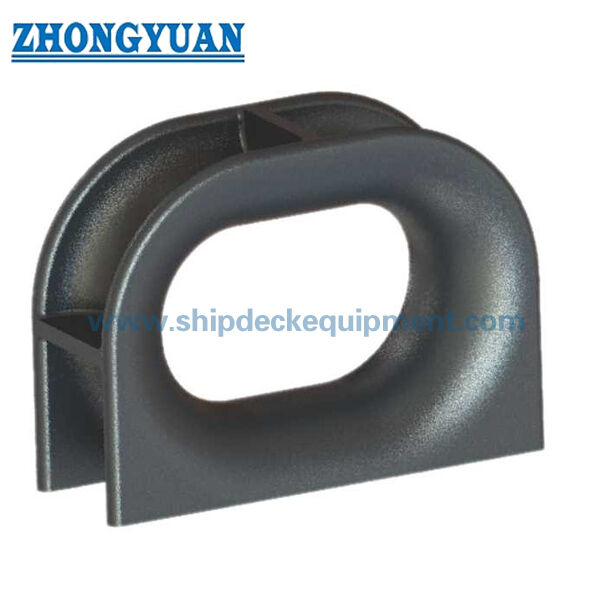

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: JIS F 2017 টাইপ AC এবং টাইপ AP পানামা চকের মধ্যে পার্থক্য কী?
টাইপ AC হল একটি কাস্ট স্টিল ডেক-মাউন্টেড পানামা চক, যখন টাইপ AP হল একটি ফ্যাব্রিকেটেড স্টিল-প্লেট ডেক-মাউন্টেড সংস্করণ। যখন প্রকল্পটি একটি নির্দিষ্ট স্ট্যান্ডার্ড টাইপ নির্দিষ্ট করে তখন এগুলি মিশ্রিত করা উচিত নয়।
প্রশ্ন ২: টাইপ AC কি স্টেইনলেস স্টিল বা কম-তাপমাত্রার ইস্পাত দিয়ে সরবরাহ করা যেতে পারে?
স্টেইনলেস স্টিল এবং কম-তাপমাত্রা বা বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ ইস্পাত বিবেচনা করা যেতে পারে, স্ট্যান্ডার্ড প্রযোজ্যতা, প্রকল্পের স্পেসিফিকেশন এবং অর্ডারের আগে নিশ্চিতকরণের সাপেক্ষে।
প্রশ্ন ৩: উদ্ধৃতির জন্য কী তথ্যের প্রয়োজন?
অনুগ্রহ করে স্ট্যান্ডার্ড এবং টাইপ, নামমাত্র আকার, পরিমাণ, উপাদান, পৃষ্ঠের চিকিত্সা, সার্টিফিকেট প্রয়োজনীয়তা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং ইনস্টলেশন অঙ্কন বা বিদ্যমান পণ্যের ছবি উপলব্ধ থাকলে তা সরবরাহ করুন।
