১৫০–৩৫০মিমি ক্রস বিট বোলार्ड | জাহাজের ডেকের জন্য ক্রুসিফর্ম মুরিং বোলার্ড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipment |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
| নথি: | Marine Cross Bitt Bollard G...88.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | জিবি 10106-88 এবং জিস এফ 2804-76 | নামমাত্র ব্যাস: | ১৫০ থেকে ৩৫০ মিমি |
|---|---|---|---|
| টাইপ: | টাইপ এ এবং টাইপ বি | উপাদান: | হালকা ইস্পাত; স্টেইনলেস স্টিল |
| ওজন: | 31 থেকে 204 কেজি | সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, রিনা, আইআরএস, আরএস, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ক্রুসিফর্ম বোলার্ডস জাহাজের মোরিং সরঞ্জাম,জিবি ১০১০৬ জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা

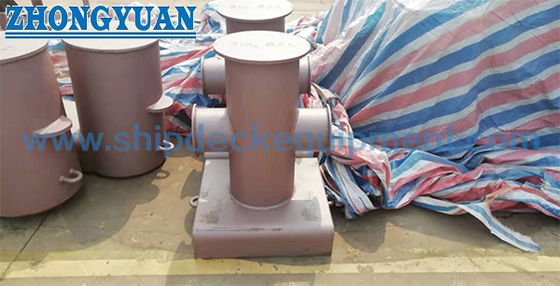

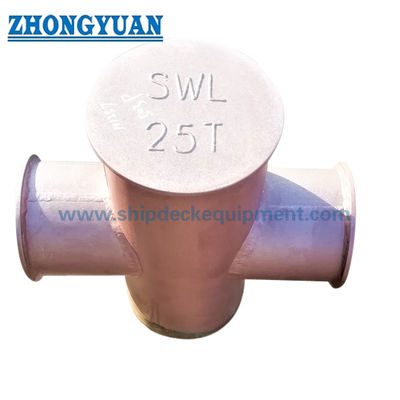

১৫০-৩৫০মিমি ক্রস বিট বোলার্ড | জাহাজের ডেকের জন্য ক্রুসিফর্ম মুরিং বোলার্ড
পণ্যের সংক্ষিপ্ত বিবরণ
ক্রস বিট বোলার্ড হল ডেকের মুরিং ফিটিংস যা জাহাজে মুরিং লাইন সুরক্ষিত করতে ব্যবহৃত হয়।
একক ক্রস বিট ক্রুসিফর্ম বোলার্ডগুলি GB10106-88 অনুসারে ডিজাইন এবং তৈরি করা হয়েছে, যা স্টিলের তার এবং সিন্থেটিক ফাইবার উভয় দড়ির জন্য নির্ভরযোগ্য মুরিং পয়েন্ট সরবরাহ করে।
এগুলি সামুদ্রিক পরিবেশে স্টিলের তার এবং সিন্থেটিক ফাইবার উভয় দড়ির জন্য শক্তিশালী এবং স্থিতিশীল মুরিং পয়েন্ট সরবরাহ করে।
দ্রুত স্পেসিফিকেশন
নামমাত্র ব্যাস: ১৫০-৩৫০ মিমি → বোলার্ডের আকার এবং লোড ক্ষমতা নির্ধারণ করে
ব্রেকিং লোড: ১১৭-৬৮৬ kN → সর্বোচ্চ মুরিং শক্তি নির্ধারণ করে
প্রযোজ্য দড়ি: স্টিলের তার ও ফাইবার দড়ি → সামঞ্জস্যতা নিশ্চিত করে
প্রকার: টাইপ এ / টাইপ বি → ইনস্টলেশন পদ্ধতি নির্ধারণ করে
উপাদান: মাইল্ড স্টিল / স্টেইনলেস স্টিল → শক্তি এবং ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে
ওজন: ৩১-২০৪ কেজি → হ্যান্ডলিং এবং ইনস্টলেশন প্রয়োজনীয়তা নির্ধারণ করে
মান: GB10106-88 / JIS F2804-76 → সামুদ্রিক সম্মতি
পৃষ্ঠের চিকিৎসা: Sa2.5 + কোটিং → ক্ষয় প্রতিরোধ ক্ষমতা উন্নত করে
ইনস্টলেশন: ওয়েল্ডেড বেস → কাঠামোগত স্থিতিশীলতা নিশ্চিত করে
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র ব্যাস। |
সর্বোচ্চ। ব্রেকিং লোড প্রযোজ্য তার KN (tf) |
স্টিল ওয়্যার দড়ি |
সিন্থেটিক ফাইবার দড়ি |
Hmp দড়ি |
H | বি | h | D | D1 | D2 | D3 | d |
ওজন টাইপ এ ও বি (কেজি) |
|
| ১৫০ | ১১৭(১২) | ১৩ | ৩০ | ৪৪ | ৪৮০ | ৪৬০ | ২৮০ | ১৬৮ | ১১৪ | ২০৬ | ১৫৮ | ২৪০ | এ | ৩১ |
| বি | ৩৩ | |||||||||||||
| ২০০ | ২২৫(২৬) | ১৯.৫ | ৪৫ | ৬৪ | ৫৬০ | ৫২০ | ৩২০ | ২১৯ | ১৬৮ | ২৬০ | ২১০ | ২৮০ | এ | ৬২ |
| বি | ৬৬ | |||||||||||||
| ২৫০ | ৩৮২(৩৯) | ২৬ | ৫৬ | ৮০ | ৬৪0 | ৬১০ | ৩৬০ | ২৭৩ | ২১৯ | ৩১০ | ২৬০ | ৩৪০ | এ | ৯৮ |
| বি | ১০৫ | |||||||||||||
| ৩০০ | ৫৪৯(৫৬) | ৩০ | ৭০ | ১০৪ | ৬৮০ | ৬৬০ | ৩৮০ | ৩২৫ | ২৭৩ | ৩৬০ | ৩১০ | ৪০০ | এ | ১৪৩ |
| বি | ১৫৩ | |||||||||||||
| ৩৫০ | ৬৮৬(৭০) | ৩৪.৫ | ৭৭ | ১২০ | ৭২০ | ৭২০ | ৪২০ | ৩৫১ | ২৭৩ | ৪০০ | ৩১৪ | ৪৪০ | এ | ১৯২ |
| বি | ২০৪ | |||||||||||||
নির্বাচন নির্দেশিকা
ধাপ ১ → নামমাত্র ব্যাস নির্বাচন করুন → ১৫০-৩৫০ মিমি মুরিং লোডের উপর ভিত্তি করে
ধাপ ২ → ব্রেকিং লোড নিশ্চিত করুন → প্রয়োজনীয় শক্তির জন্য ১১৭-৬৮৬ kN
ধাপ ৩ → দড়ির প্রকার নির্বাচন করুন → স্টিলের তার বা ফাইবার দড়ি
ধাপ ৪ → প্রকার নির্বাচন করুন → টাইপ এ (ডেক ওয়েল্ড) বা টাইপ বি (লাইনার ওয়েল্ড)
ধাপ ৫ → ইনস্টলেশন নিশ্চিত করুন → ডেকের কাঠামোর উপর ভিত্তি করে
ধাপ ৬ → উপাদান নির্বাচন করুন → মাইল্ড স্টিল বা স্টেইনলেস স্টিল
কাঠামো ও উপাদান
ক্রস আর্মস | উল্লম্ব পোস্ট | বেস প্লেট | ওয়েল্ডেড কাঠামো
কাস্টম অ্যাট্রিবিউটস
ব্যাস: ১৫০-৩৫০ মিমি → আকার নির্ধারণ করে
লোড ক্ষমতা: ৬৮৬ kN পর্যন্ত → মুরিং শক্তি নির্ধারণ করে
দড়ির সামঞ্জস্যতা: তার ও ফাইবার → বহুমুখী ব্যবহার
ইনস্টলেশন: ওয়েল্ডেড → কাঠামোগত স্থিতিশীলতা
উপাদান: স্টিল / স্টেইনলেস → স্থায়িত্ব
পৃষ্ঠ: কোটিং বা পালিশ করা → ক্ষয় প্রতিরোধ ক্ষমতা
মান: GB10106 → সম্মতি
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
কাস্টম কনফিগারেশন ও অনুসন্ধান নির্দেশিকা
অনুগ্রহ করে জাহাজের প্রকার, প্রয়োজনীয় লোড, দড়ির প্রকার এবং ইনস্টলেশন পছন্দ সরবরাহ করুন।
কিভাবে কাজ করে
মুরিং লাইনগুলি বিটের ক্রস আর্মের চারপাশে জড়ানো হয়, যা দড়িগুলির নিরাপদ ফিক্সেশন সক্ষম করে। ক্রুসিফর্ম ডিজাইন নিরাপদ মুরিং নিশ্চিত করার জন্য লোড সমানভাবে বিতরণ করে।
অ্যাপ্লিকেশন
জাহাজ মুরিং | বন্দর বার্থিং | অফশোর ভেসেল | টাগ বোট
সার্টিফিকেশন ও সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট; সহজ কাঠামো, উচ্চ শক্তি, নির্ভরযোগ্য মুরিং পারফরম্যান্স, সহজ ইনস্টলেশন।
ড্রয়িং ও ছবি
সাধারণ বিন্যাস অঙ্কন | ইনস্টলেশন বিবরণ | পণ্যের ছবি
অর্ডার
MOQ: ১ ইউনিট | ডেলিভারি সময়: ৩০-৬০ দিন | কাস্টমাইজেশন: উপলব্ধ
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: টাইপ এ এবং টাইপ বি ক্রস বিট বোলার্ডের মধ্যে পার্থক্য কী?
উত্তর:
- টাইপ এ
→ সরাসরি জাহাজের ডেকে ওয়েল্ড করা হয়
→ সহজ ইনস্টলেশন
→ স্ট্যান্ডার্ড ডেকের কাঠামোর জন্য উপযুক্ত - টাইপ বি
→ ডেকের লাইনার বা ফাউন্ডেশন প্লেটে ওয়েল্ড করা হয়
→ অতিরিক্ত কাঠামোগত সহায়তা প্রদান করে
→ উচ্চ লোড প্রয়োজনীয়তা বা শক্তিশালী ডেকের এলাকার জন্য উপযুক্ত
প্রশ্ন ২: কোন ইনস্টলেশন পরিস্থিতিতে টাইপ এ এর পরিবর্তে টাইপ বি প্রয়োজন?
উত্তর: টাইপ বি সাধারণত ব্যবহার করা হয় যখন উচ্চ লোড জড়িত থাকে বা যখন ডেকের কাঠামোগত নিরাপত্তা নিশ্চিত করার জন্য লাইনার বা বেস প্লেটের মাধ্যমে শক্তিশালীকরণের প্রয়োজন হয়।
প্রশ্ন ৩: সঠিক ক্রস বিট আকার কিভাবে নির্বাচন করবেন?
উত্তর:
নির্বাচন প্রয়োজনীয় মুরিং লোড (kN) এবং দড়ির ব্যাসের উপর ভিত্তি করে হওয়া উচিত, এই নির্দেশিকাগুলি অনুসরণ করে:
- ধাপ ১ → মুরিং লোড নির্ধারণ করুন
→ প্রয়োজনীয় মুরিং লোড এবং দড়ির ব্যাসের উপর ভিত্তি করে বোলার্ডের আকার নির্বাচন করুন। - বোলাডের ব্রেকিং লোড সর্বোচ্চ প্রত্যাশিত মুরিং ফোর্সের উপরে পর্যাপ্ত সুরক্ষা মার্জিন সহ নির্বাচন করা উচিত, সাধারণত নকশার শর্তাবলী এবং ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তার উপর নির্ভর করে ১.৫-২.০ এর পরিসরে।
- ধাপ ২ → দড়ির ব্যাস মেলান
→ নিশ্চিত করুন যে বোলাডের আকার সামঞ্জস্যপূর্ণ:- স্টিল ওয়্যার দড়ির ব্যাস
- সিন্থেটিক ফাইবার দড়ির ব্যাস
- ধাপ ৩ → নামমাত্র ব্যাস নির্বাচন করুন
সাধারণ রেফারেন্স:- ১৫০-২০০ মিমি → ছোট জাহাজ
- ২০০-৩০০ মিমি → মাঝারি জাহাজ
- ৩০০-৩৫০ মিমি → বড় জাহাজ
- ধাপ ৪ → ইনস্টলেশন প্রকার নিশ্চিত করুন
→ টাইপ এ (সরাসরি ওয়েল্ড) বা টাইপ বি (শক্তিশালী বেস)
