জিবি/টি 554 dedালাই টাইপ ডবল ক্রস বিট বোলার্ড জাহাজ মুরিং সরঞ্জাম জাহাজ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | উপকরণ: | হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 50 থেকে 300 মিমি | ওজন: | 7 থেকে 576 কেজি |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশ, কাস্টমাইজড পৃষ্ঠ চিক | SWL রেঞ্জ: | 13KN- 185KN |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | ঝালাই প্রকারের বলার্ড,জাহাজের মোরিং সরঞ্জাম বোলার্ড,GB/T 554 বলার্ড |
||
পণ্যের বর্ণনা

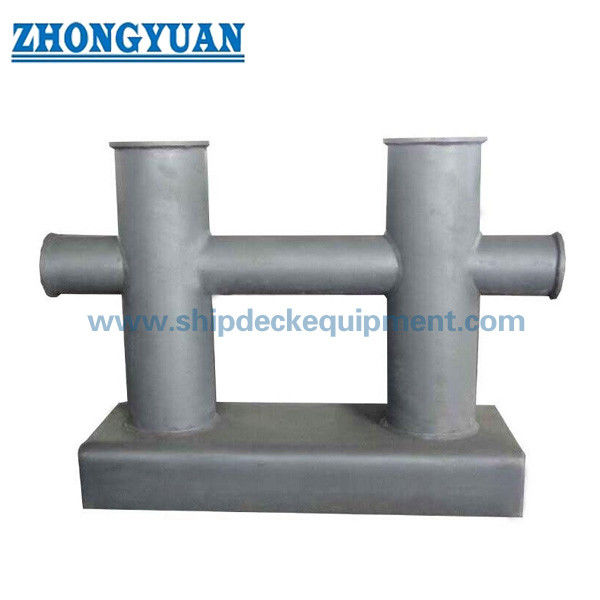

GB/T 554 ওয়েল্ডেড টাইপ ডাবল ক্রস বিট বোলার্ড শিপ মুরিং ইকুইপমেন্ট
বর্ণনা:
GB/T 554 ওয়েল্ডেড টাইপ ডাবল ক্রস বিট বোলার্ড শিপ মুরিং ইকুইপমেন্ট হল ডবল ক্রুসিফর্ম বোলার্ড।এটির বিভিন্ন নামমাত্র ব্যাস রয়েছে।এটি বোল্ট টাইপ এবং ঢালাই টাইপ আছে.এটি ইস্পাত পাইপ এবং ইস্পাত প্লেট তৈরি করা হয়.সমস্ত পৃষ্ঠ spurs মুক্ত.এই সমস্ত বোলার্ড IACS ক্লাসিফিকেশন সোসাইটির অনুমোদন পায়।আমরা আপনার নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী bollard প্রদান করতে পারেন. আমরা ইয়ট জন্য মিরর পালিশ স্টেইনলেস স্টীল bollard উত্পাদন করতে পারেন.
প্রধান প্রযুক্তিগত স্পেসিফিকেশন:
1. টেকনিক স্ট্যান্ডার্ড: GB554-2008;
2. উপকরণ: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টীল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে।
3. নামমাত্র ব্যাস: 50 থেকে 300 মিমি;
4. ওজন: 7 থেকে 576 কেজি;
5. সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং থেকে S2.5 + এক স্তর ইপোক্সি শপ প্রাইমার, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কাস্টমাইজড সারফেস ট্রিটমেন্ট উপলব্ধ।
6. SWL রেঞ্জ: 13KN- 185KN।
7. শ্রেণীবিভাগ সার্টিফিকেট:CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি।
প্রধান প্রযুক্তিগত পরামিতি:
| নামমাত্র ব্যাস | বহনযোগ্য কাজের চাপ | ক | A1 | A2 | খ | d | d1 | ডি | D1 | জ |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| নামমাত্র ব্যাস | h1 | h2 | এইচ | এল | r |
t ≥ |
t1 ≥ |
স্ক্রু | ওজন | |
| স্ক্রু আকার | সংখ্যা | কেজি | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
এর অঙ্কনGB/T 554 ওয়েল্ডেড টাইপ ডাবল ক্রস বিট বোলার্ড শিপ মুরিং ইকুইপমেন্ট
