ডেক-সেলাইডেড ডাবল ক্রস বিট বোলার্ড। GB/T 554-2008 জাহাজের মোরিংয়ের জন্য টাইপ DH

২০০-৩০০ মিমি ডেক-ওয়েল্ডেড ডাবল ক্রস বিট বোলार्ड | GB/T 554-2008 টাইপ DH জাহাজ নোঙর করার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

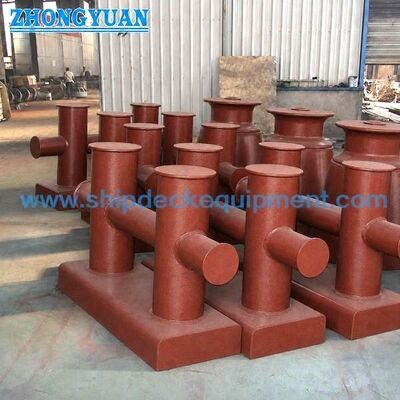

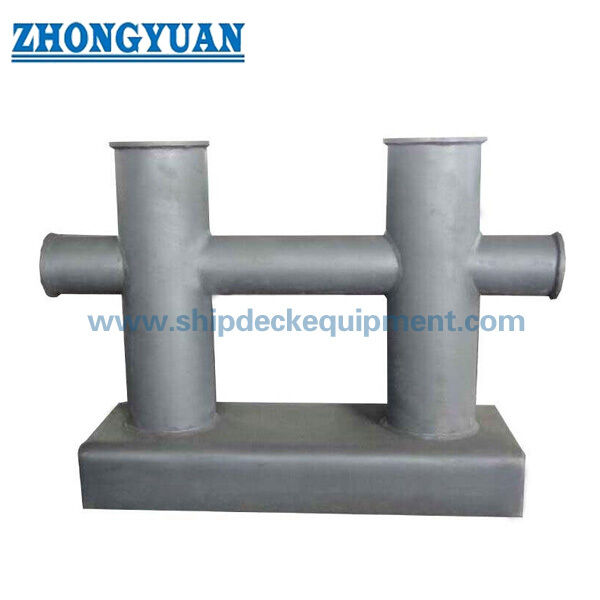

GB/T 554 টাইপ DH ডেক ওয়েল্ডেড ডাবল ক্রস বিট বোলार्ड হল একটি ওয়েল্ডেড স্টিল-পাইপ নোঙর বোলार्ड যার একটি উঁচু ওয়েল্ডেড বেস রয়েছে জাহাজ ডেক ইনস্টলেশনের জন্য। সংশোধিত আকারের স্পষ্টীকরণ অনুসারে, টাইপ DH হল DN200-DN300 ডেক-ওয়েল্ডেড কনফিগারেশন, যা প্রধানত বড় জাহাজের নোঙর স্টেশনগুলির জন্য ব্যবহৃত হয় যেখানে ডেকের কাঠামোর সাথে সরাসরি ওয়েল্ডিং এবং ডেক রিইনফোর্সমেন্টে শক্তিশালী লোড স্থানান্তর প্রয়োজন।

DN200 আকারের নিচের জন্য টাইপ DL বোল্টেড-বেস সংস্করণের সাথে তুলনা করলে, টাইপ DH ওয়েল্ডেড ডেক ইনস্টলেশন, বেভেল-প্রস্তুত ফ্যাব্রিকেশন জয়েন্ট এবং একটি উঁচু বেস ইন্টারফেসের উপর দৃষ্টি নিবদ্ধ করে। অনুভূমিক ক্রস পাইপটি ডাবল-বিট কাঠামোর মধ্য দিয়ে অবিচ্ছিন্নভাবে চলে, যা শক্তির ধারাবাহিকতা এবং লোড স্থানান্তরকে সমর্থন করে। পাইপ-টু-বেস জয়েন্ট এবং বেস-টু-ডেক ওয়েল্ডিং প্রকল্পের অঙ্কন এবং WPS অনুসরণ করা উচিত; নোঙর দড়ির ক্ষতি কমাতে দড়ি-যোগাযোগের ওয়েল্ডগুলি মসৃণভাবে ঘষে নেওয়া উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ডেক ওয়েল্ডেড ডাবল ক্রস বিট বোলार्ड → জাহাজের নোঙর ডেকের জন্য উচ্চ-বেস ওয়েল্ডেড ইনস্টলেশন।
• মান এবং প্রকার: GB/T 554-2008 টাইপ DH → ডাবল ক্রস বিট বোলার্ডের ডেক-ওয়েল্ডেড উচ্চ-বেস সংস্করণ।
• নামমাত্র ব্যাসের পরিসীমা: DN200-DN300 → DN200 এর নিচের টাইপ DL বোল্টেড-বেস পরিসীমা থেকে পৃথক করা হয়েছে।
• SWL পরিসীমা: ৭২-১৮৫ kN → ডেক রিইনফোর্সমেন্ট এবং দড়ি লিড দিক পর্যালোচনার সাথে প্রাথমিক বোলার্ড নির্বাচনের জন্য ব্যবহৃত হয়।
• নির্মাণ: ওয়েল্ডেড স্টিল পাইপ এবং স্টিল প্লেট → স্টিল প্লেট পাইপে রোল করা যেতে পারে এবং ওয়েল্ড করা যেতে পারে, অথবা নির্দিষ্ট করা অনুযায়ী স্টিল পাইপ ব্যবহার করা যেতে পারে।
• ওয়েল্ডিং ফোকাস: মূল জয়েন্টগুলিতে বেভেল প্রস্তুতি এবং গভীর-পেনিট্রেশন ওয়েল্ডিং → চূড়ান্ত ওয়েল্ডের বিবরণ, WPS এবং পরিদর্শন পরিধি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• দড়ি-যোগাযোগ ফিনিশিং: ওয়েল্ড এবং ধারালো প্রান্ত মসৃণভাবে ড্রেস করা → মোড়ানো এবং লোড স্থানান্তরের সময় নোঙর দড়ি রক্ষা করতে সাহায্য করে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → অর্ডারের উপর ভিত্তি করে চূড়ান্ত আবরণ, গ্যালভানাইজিং, স্টেইনলেস পলিশিং বা বিশেষ ফিনিশ।

প্রধান প্রযুক্তিগত প্যারামিটার

GB/T 554 টাইপ DH ডেক ওয়েল্ডেড ডাবল ক্রস বিট বোলার্ডের প্রধান ওয়েবপেজ মাত্রা, DN200-DN300 পর্যন্ত সীমাবদ্ধ। অন্যথায় উল্লেখ না থাকলে মাত্রাগুলি মিমি-তে রয়েছে।

দ্রষ্টব্য: ডেক ওয়েল্ড গ্রুভ, ওয়েল্ডের আকার, WPS, NDT পরিধি এবং ডেক রিইনফোর্সমেন্ট প্রকল্প-নির্দিষ্ট এবং উৎপাদনের আগে নিশ্চিত করা উচিত।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: SWL এবং জাহাজের নোঙর বিন্যাস অনুসারে GB/T 554 টাইপ DH এবং নামমাত্র ব্যাস DN200-DN300 নিশ্চিত করুন।

ধাপ ২: ডেক ওয়েল্ডেড ইনস্টলেশন, বেসের উচ্চতা, উপলব্ধ ডেক স্পেস, দড়ি লিড দিক এবং চারপাশের রিইনফোর্সমেন্ট নিশ্চিত করুন।

ধাপ ৩: ওয়েল্ডিং প্রয়োজনীয়তা নিশ্চিত করুন: গ্রুভ প্রস্তুতি, গভীর-পেনিট্রেশন ওয়েল্ডের বিবরণ, WPS, ওয়েল্ড পরিদর্শন এবং প্রয়োজনে ক্লাস সাক্ষ্য।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: মাইল্ড স্টিল, C-Mn স্টিল, স্টেইনলেস স্টিল, বা বরফ-শ্রেণীর প্রকল্পের জন্য বিশেষ স্টিল যদি নির্দিষ্ট করা হয়।

ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং, মিরর/স্যাটিন পলিশড স্টেইনলেস ফিনিশ, বা অন্য নির্দিষ্ট ফিনিশ।

ধাপ ৬: অর্ডারের আগে সার্টিফিকেটের পরিধি নিশ্চিত করুন: প্রস্তুতকারকের সার্টিফিকেট, উপাদানের সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষ্য পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদন।

ধাপ ৭: পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, ডেক ফাউন্ডেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

কাঠামো

উঁচু ওয়েল্ডেড বেস | ডেক ওয়েল্ড ইন্টারফেস | দুটি উল্লম্ব পাইপ বিট | অবিচ্ছিন্ন অনুভূমিক ক্রস পাইপ | বেভেল-প্রস্তুত ওয়েল্ডেড জয়েন্ট | মসৃণভাবে ঘষা দড়ি-যোগাযোগ এলাকা | শপ প্রাইমার বা নির্দিষ্ট ফিনিশ

ডেক ওয়েল্ডিং, ফ্যাব্রিকেশন এবং লোড-ট্রান্সফার সুবিধা

• উঁচু ওয়েল্ডেড বেস ডেকের কাঠামোর সাথে একটি সরাসরি ওয়েল্ডেড ইন্টারফেস সরবরাহ করে, যা স্থায়ী জাহাজ নোঙর স্টেশনগুলির জন্য গুরুত্বপূর্ণ।
• DN200-DN300 আকারের পরিসীমা টাইপ DH কে বড় ওয়েল্ডেড ডেক নোঙর পয়েন্টগুলির জন্য স্থাপন করে যেখানে একটি উচ্চ-বেস ফাউন্ডেশন এবং শক্তিশালী ডেক লোড স্থানান্তর প্রয়োজন।
• অবিচ্ছিন্ন অনুভূমিক পাইপ একটি ছোট পৃথক স্টাব নয়; এটি ডাবল ক্রস বিট কাঠামোর জুড়ে একটি আরও অবিচ্ছিন্ন শক্তি পথকে সমর্থন করে।
• পাইপ এবং বেস জয়েন্টগুলি ওয়েল্ডিংয়ের আগে বেভেল-প্রস্তুত করা যেতে পারে। গভীর-পেনিট্রেশন ওয়েল্ডিং অনুমোদিত প্রকল্পের অঙ্কন বা WPS অনুসরণ করা উচিত।
• দড়ি-যোগাযোগ অঞ্চলের কাছাকাছি ওয়েল্ড বিডগুলি নোঙর অপারেশনের সময় স্থানীয় দড়ি ঘর্ষণ কমাতে ফ্যাব্রিকেশনের পরে মসৃণভাবে ঘষে নেওয়া উচিত।
• টাইপ DH কে টাইপ DL থেকে ওয়েল্ডেড বেস, DN200-DN300 আকারের পরিসীমা এবং ডেক ওয়েল্ডিং প্রয়োজনীয়তা দ্বারা আলাদা করা হয়। এটি ফ্ল্যাট বোল্টেড-বেস ছবি দিয়ে উপস্থাপন করা উচিত নয়।

কাস্টম অ্যাট্রিবিউটস

• মান: GB/T 554-2008 → টাইপ DH ফর্ম, প্রধান মাত্রা, SWL এবং ওজনের জন্য রেফারেন্স।
• প্রকার: DH → উচ্চ বেস সহ ডেক ওয়েল্ডেড ডাবল ক্রস বিট কনফিগারেশন।
• নামমাত্র ব্যাস: DN200 / DN250 / DN300 → ওয়েল্ডেড ডেক বোলার্ড ব্যবস্থার জন্য সংশোধিত টাইপ DH পরিসীমা।
• SWL পরিসীমা: ৭২-১৮৫ kN → নোঙর বোলার্ড নির্বাচনের জন্য ব্যবহৃত হয়; এটি দড়ি MBL বা উত্তোলন পদগুলির সাথে মিশ্রিত করা উচিত নয়।
• বেস ফর্ম: উচ্চ ওয়েল্ডেড বেস → সরাসরি ডেক ওয়েল্ডিং এবং শক্তিশালী কাঠামোর মধ্যে লোড স্থানান্তরের জন্য উদ্দিষ্ট।
• উৎপাদন পদ্ধতি: ওয়েল্ডেড স্টিল পাইপ এবং স্টিল প্লেট → প্রকল্পের প্রয়োজনীয়তা অনুসারে রোল্ড প্লেট পাইপ বা স্টিল পাইপ নির্বাচন করা যেতে পারে।
• ওয়েল্ডিং নিয়ন্ত্রণ: নির্দিষ্ট স্থানে বেভেল প্রস্তুতি এবং গভীর-পেনিট্রেশন ওয়েল্ডিং → চূড়ান্ত WPS, NDT এবং পরিদর্শন পরিধি নিশ্চিত করতে হবে।
• দড়ি-যোগাযোগ ফিনিশ: মসৃণভাবে ঘষা ওয়েল্ড এবং বার্র-মুক্ত পৃষ্ঠ → যোগাযোগের স্থানে দড়ির ক্ষতি কমাতে সাহায্য করে।
• সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস অনুমোদন এবং পরিদর্শন পরিধি কোটেশনের আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙর দড়ি বোলার্ডে নিয়ে আসা হয় → দড়িটি ডাবল-ক্রস বিট কাঠামোর চারপাশে ঘোরানো হয় → অবিচ্ছিন্ন ক্রস পাইপ এবং মসৃণ যোগাযোগের পৃষ্ঠগুলি দড়ির লোড স্থানান্তরকে সমর্থন করে → ওয়েল্ডেড উচ্চ বেস স্থানীয় শক্তিকে শক্তিশালী ডেক কাঠামোর মধ্যে স্থানান্তর করে → চূড়ান্ত পরিদর্শন এবং আবরণ প্রকল্পের প্রয়োজনীয়তা অনুসারে সম্পন্ন করা হয়।

অ্যাপ্লিকেশন

কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কন্টেইনার জাহাজ | বড় ওয়ার্কবোট | ডেক নোঙর স্টেশন | নতুন নির্মাণ ওয়েল্ডেড ডেক প্রকল্প | DN200-DN300 ওয়েল্ডেড-বেস বোলার্ড প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা সার্টিফিকেট।

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: টাইপ DH কেন টাইপ DL থেকে আলাদা ওয়েবপেজ থাকা উচিত?

উত্তর ১: টাইপ DH হল ডেক ওয়েল্ডেড উচ্চ-বেস সংস্করণ যা সংশোধিত স্পষ্টীকরণ অনুসারে DN200-DN300 কে কভার করে। টাইপ DL হল DN200 এর নিচের নামমাত্র ব্যাসের জন্য বোল্টেড ফ্ল্যাট-বেস সংস্করণ। ইনস্টলেশন পদ্ধতি, আকারের পরিসীমা, ছবির প্রয়োজনীয়তা এবং SEO উদ্দেশ্য ভিন্ন।

প্রশ্ন ২: টাইপ DH এর জন্য কোন ওয়েল্ডিং তথ্য নিশ্চিত করা উচিত?

উত্তর ২: গ্রুভ প্রস্তুতি, ওয়েল্ডের আকার, WPS, ওয়েল্ড পরিদর্শন পদ্ধতি, ডেক রিইনফোর্সমেন্ট এবং ক্লাস সাক্ষ্য পরিদর্শন প্রয়োজন কিনা তা নিশ্চিত করুন। এই আইটেমগুলি কেবল স্ট্যান্ডার্ড টেবিল থেকে অনুমান করার পরিবর্তে প্রকল্পের অঙ্কন অনুসরণ করা উচিত।

প্রশ্ন ৩: সঠিক DH নামমাত্র ব্যাস কিভাবে নির্বাচন করা উচিত?

উত্তর ৩: প্রয়োজনীয় SWL, জাহাজের নোঙর ব্যবস্থা, দড়ি লিড দিক, ডেক স্পেস, ডেক রিইনফোর্সমেন্ট এবং ক্লাস প্রয়োজনীয়তা অনুসারে DN200, DN250, বা DN300 নির্বাচন করুন। প্রতিস্থাপন প্রকল্পের জন্য, ভুল বেস টাইপ নির্বাচন এড়াতে বিদ্যমান বোলার্ড অঙ্কন বা ছবি সরবরাহ করুন।
