জিবি/টি 554-2008 টাইপ এ শিপ ওয়াইড বেস ডাবল বিটস মুরিং বোলার্ডস শিপ মুরিং সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | GB554-2008 | উপকরণ: | C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 100 থেকে 800 মিমি | ওজন: | 19 থেকে 3071 কেজি |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশ, কাস্টমাইজড পৃষ্ঠ চিক | SWL রেঞ্জ: | SWL রেঞ্জ: 29KN- 981KN |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| লক্ষণীয় করা: | জিবি/টি 554-2008 জাহাজ মুরিং বোলার্ডস,টাইপ এ শিপ মুরিং বোলার্ডস,জিবি/টি 554-2008 সামুদ্রিক মুরিং বোলার্ডস |
||
পণ্যের বর্ণনা

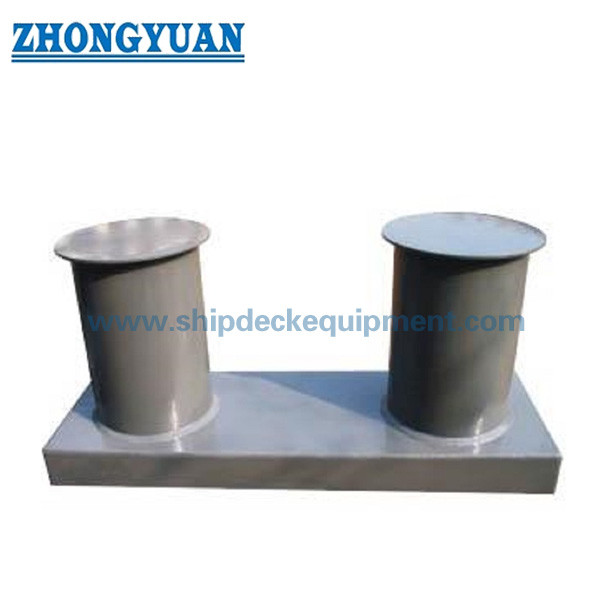

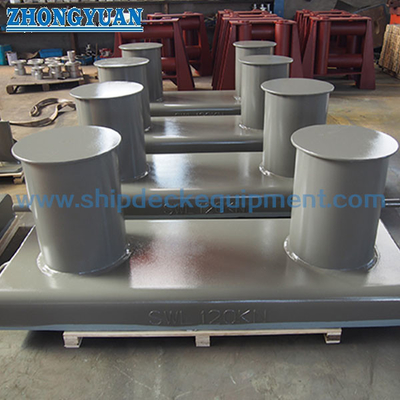

GB/T 554-2008 টাইপ এ শিপ ওয়াইড বেস ডাবল বিটস মুরিং বোলার্ডস শিপ মুরিং ইকুইপমেন্ট
বর্ণনা:
GB/T 554-2008 টাইপ একটি বোলার্ড হল একটি বেস সহ একটি সাধারণ ডবল বিটস বোলার্ড৷আমরা অন্যান্য ধরণের স্ট্যান্ডার্ড GB/T 554-96bollards সরবরাহ করি: টাইপ B সন্নিবেশিত, টাইপ C সিম্পল বোলার্ড, টাইপ ডি সিঙ্গেল ক্রস বোলার্ড, টাইপ ই ডাবল ক্রস বোলার্ড।অন্যান্য ধরনের বোলার্ড যেমন GB/T10106-88 বোলার্ড, DIN82607-1995 বোলার্ড, সিভিআই-বোলার্ড, ডক বোলার্ড ইত্যাদি পাওয়া যায়।
প্রধান প্রযুক্তিগত স্পেসিফিকেশন:
- প্রযুক্তিগত মান: GB554-2008;
- উপকরণ: C-Mn স্টিল, স্টেইনলেস স্টীল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে।
- নামমাত্র ব্যাস: 100 থেকে 800 মিমি;
- ওজন: 19 থেকে 3071 কেজি;
- সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং থেকে S2.5 + এক স্তর ইপোক্সি শপ প্রাইমার, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কাস্টমাইজড সারফেস ট্রিটমেন্ট উপলব্ধ।
- SWL রেঞ্জ: 29KN- 981KN।
- শ্রেণিবিন্যাস শংসাপত্র: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস, আরএস, ইত্যাদি।
প্রধান প্রযুক্তিগত পরামিতি:
| নামমাত্র দিয়া। |
SWL kN |
পাইল মাত্রা | ||||||||||||||||
| ডি | D1 | h1 | h2 | এইচ | H1 |
t ≥ |
t1 ≥ |
t2 | ||||||||||
| 100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
| 125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
| 160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
| 200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
| 250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
| 315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
| 355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
| 400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
| 450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
| 500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
| 560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
| 630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
| 710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
| 800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
| নামমাত্র দিয়া। | বেসমেন্ট |
ওজন কেজি |
||||||||||||||||
| ক | খ |
জ ≥ |
l | এল | আর |
t3 ≥ |
স্টিফেনার | k | ||||||||||
| 100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
| 125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
| 160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
| 200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
| 250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
| 3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12×105 | 10 | 264 | ||||||||
| 355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
| 400 | 1000 | 550 | 160 | 400 | 1630 | 45 | 14 | 14 × 135 | 499 | |||||||||
| 450 | 1 130 | 620 | 170 | 450 | 1840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
| 500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1.8 | 18×l60 | 911 | |||||||||
| 560 | l 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
| 630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
| 710 | 1750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
| 800 | 2000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
| রেফারেন্স: h এর সমান ভিত্তি উচ্চতা অনুযায়ী ভর গণনা করা হয়। | ||||||||||||||||||
GB/T 554-2008 এর অঙ্কন একটি জাহাজের প্রশস্ত বেস ডাবল বিটস মুরিং বোলার্ডস শিপ মুরিং সরঞ্জাম
