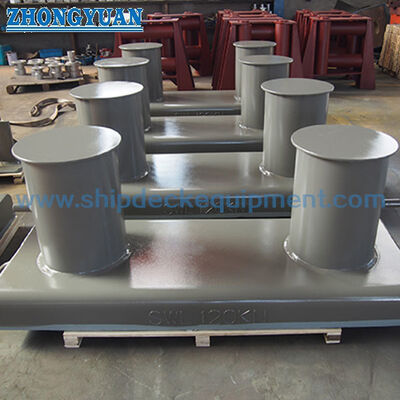

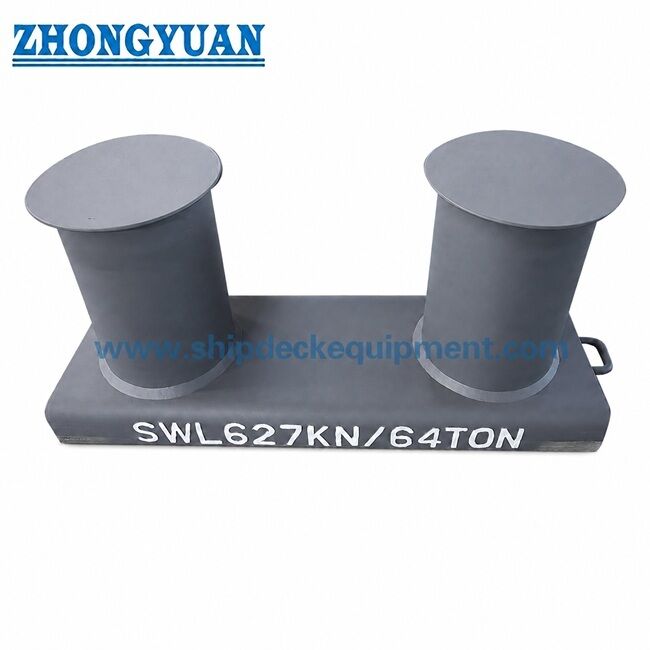

100×800 মিমি প্রশস্ত বেস ডাবল-বিট মোরিং বলার্ড। GB/T 554-2008 জাহাজ মোরিং জন্য টাইপ এ

100×800 মিমি প্রশস্ত বেস ডাবল-বিট মোরিং বলার্ড। GB/T 554-2008 জাহাজ মোরিং জন্য টাইপ এ

পণ্যের সংক্ষিপ্ত বিবরণ

GB/T 554-2008 টাইপ A প্রশস্ত বেস ডাবল বিট মোরিং বলার্ড একটি ডেক-ওয়েলটেড জাহাজের মোরিং ফিটিং যা জাহাজের ডেকের মোরিং লাইনগুলিকে সুরক্ষিত করার জন্য ব্যবহৃত হয়।এই টাইপ এ কনফিগারেশন একটি প্রশস্ত বেস উপর দুটি উল্লম্ব বিট ব্যবহার করে, যার ফলে মোরিং লাইনটি বোলার্ডের চারপাশে ঘুরতে পারে যখন বেসটি মোরিং প্রতিক্রিয়াটি ওয়েল্ড ডেক কাঠামোতে স্থানান্তর করে।

ফ্যাব্রিকেটেড ইস্পাত নির্মাণের জন্য, বিটগুলি ইস্পাত পাইপ বা ইস্পাত প্লেট থেকে তৈরি করা যেতে পারে যা পাইপে রোল করা হয় এবং তারপরে ঝালাই করা হয়।পাইপ-থেকে-বেস জয়েন্ট এবং ডেক ওয়েল্ডিং ইন্টারফেসটি প্রকল্পের অঙ্কন অনুসারে কোভেল গ্রুভ এবং গভীর অনুপ্রবেশ ওয়েল্ডিংয়ের সাথে প্রস্তুত করা উচিত. ওয়েল্ড সিউম এবং দড়ি-যোগাযোগের এলাকাগুলি ক্রিয়াকলাপের সময় মোরিং দড়ি ক্ষতিগ্রস্থ হওয়ার ঝুঁকি হ্রাস করার জন্য মসৃণ এবং পোষাকযুক্ত হওয়া উচিত।

দ্রুত বিবরণী

• পণ্যের ধরন: ডাবল বিট মোরিং বোলার্ড → জাহাজের ডেক মোরিং বিন্যাসগুলির জন্য ডেক-উইন্ড মোরিং পয়েন্ট।

• স্ট্যান্ডার্ড এবং প্রকারঃ GB/T 554-2008 টাইপ A → টাইপ A প্রশস্ত বেস বলার্ডের মাত্রা, SWL পরিসীমা এবং স্ট্যান্ডার্ড নামকরণের জন্য রেফারেন্স।

• নামমাত্র ব্যাসার্ধের পরিসীমাঃ ১০০ থেকে ৮০০ মিমি → ছোট ডেক ফিটিং পর্যন্ত বড় জাহাজের মোরিং পজিশন পর্যন্ত।

• স্ট্যান্ডার্ড SWL পরিসীমাঃ 29 থেকে 981 kN → জাহাজের মোরিং গণনা, দড়ি বিন্যাস, এবং প্রকল্প অঙ্কন দ্বারা নির্বাচন করুন; দড়ি বিরতি লোড সঙ্গে মিশ্রিত করবেন না।

• নির্মাণঃ তৈরি ইস্পাত পাইপ বা রোলড ইস্পাত প্লেট পাইপ → পাইপ সিউম এবং দড়ি-যোগাযোগ এলাকা ঝালাই পরে মসৃণ পোষাক করা উচিত।

• বেস ফর্মঃ প্রশস্ত ঝালাই বেস → ডেক রিইনফোর্সমেন্ট, ঝালাই বিস্তারিত, এবং লাইন লিড কোণ উত্পাদন এবং ইনস্টলেশনের আগে নিশ্চিত করা উচিত।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ, galvanizing, পোলিশ স্টেইনলেস স্টীল, বা অন্যান্য সমাপ্তি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।

• আনুমানিক ওজন পরিসীমাঃ 19 থেকে 3,071 কেজি → হ্যান্ডলিং, শিপইয়ার্ড ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।

প্রধান প্রযুক্তিগত পরামিতি

GB/T 554-2008 টাইপ A প্রশস্ত বেস ডাবল বিট মোরিং বলার্ডের জন্য প্রধান ওয়েব পেজ পরামিতি। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমিতে রয়েছে। ওয়েবসাইট নির্বাচন করার জন্য টেবিলটি সরলীকৃত;অফিসিয়াল স্ট্যান্ডার্ড অঙ্কন এবং প্রকল্প-অনুমোদিত ইনস্টলেশন অঙ্কনগুলির সাথে বিস্তারিত উত্পাদন মাত্রা এবং ওয়েল্ডিংয়ের বিবরণ পরীক্ষা করা উচিত.

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ GB/T 554-2008 টাইপ A প্রশস্ত বেস ডাবল বিট মোরিং bollard এবং নামমাত্র ব্যাসার্ধ 100 থেকে 800 মিমি নিশ্চিত করুন।

পদক্ষেপ 2: প্রয়োজনীয় স্ট্যান্ডার্ড SWL, মোরিং লাইন দিক, দড়ি আকার, লাইন লিড কোণ, এবং bitts চারপাশে আবরণ বিন্যাস নিশ্চিত করুন।

ধাপ ৩ঃ ইনস্টলেশনের অবস্থান, ডেক রিইনফোর্সমেন্ট, বেভেল গ্রুভের প্রয়োজনীয়তা, পাইপ-টু-বেস ওয়েডের বিবরণ এবং শিপইয়ার্ড ওয়েডিংয়ের দায়িত্ব নিশ্চিত করুন।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ সি-এমএন স্টিল, স্টেইনলেস স্টিল বা নিম্ন তাপমাত্রা / বরফ শ্রেণীর প্রয়োগের জন্য বিশেষ স্টিল যদি নির্দিষ্ট করা হয়।

পদক্ষেপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ দোকান প্রাইমার, সম্পূর্ণ সামুদ্রিক লেপ সিস্টেম, গ্যালভানাইজড সমাপ্তি, পোলিশ স্টেইনলেস স্টিল, বা গ্রাহকের নির্দিষ্ট সমাপ্তি।

ধাপ 6: উদ্ধৃতি দেওয়ার আগে শংসাপত্রের সুযোগ নিশ্চিত করুনঃ নির্মাতার শংসাপত্র, উপাদান শংসাপত্র, শ্রেণীর শংসাপত্র, ldালাই পরিদর্শন বা প্রকল্পের প্রয়োজনীয়তা অনুসারে সাক্ষী পরিদর্শন।

ধাপ ৭ঃ পরিমাণ, প্রয়োগের জাহাজের ধরন, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জিএ অঙ্কন, ডেক ইনস্টলেশনের অঙ্কন, অথবা রেফারেন্সের ছবি যদি পাওয়া যায়।

কাঠামো

Two vertical steel pipe bitts | Wide welded base plate | Bitt cap / cover plate | Stiffeners according to size | Bevelled pipe-to-base welded joint | Deck welding interface | Ground smooth rope-contact surface | Shop primer or specified final coating

ফ্যাব্রিকেশন, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ এ প্রশস্ত বেস ডিজাইন ঢোকানো বা সহজ bollard বিন্যাস তুলনায় একটি বৃহত্তর ডেক যোগাযোগ এলাকা প্রদান করে, জাহাজ নির্মাণকারী শক্তিশালী ডেক কাঠামোর মধ্যে mooring শক্তি স্থানান্তর করতে সাহায্য করে।

• ফ্যাব্রিকেটেড স্টিল পাইপ বা রোলড স্টিল প্লেট পাইপ নির্মাণ নিয়ন্ত্রিত ওয়েল্ডিং, মাত্রা সমন্বয়, এবং প্রকল্প-নির্দিষ্ট উপাদান নির্বাচন জন্য উপযুক্ত।

• পাইপ-টু-বেস জয়েন্টগুলি প্রকল্পের অঙ্কন অনুসারে কোভেল গ্রুভ এবং গভীর-প্রবেশযুক্ত ওয়েল্ডিংয়ের সাথে প্রস্তুত করা যেতে পারে, যা প্রধান লোড-ট্রান্সফার অঞ্চলে শক্তিশালী ওয়েল্ডিং অবিচ্ছিন্নতা সমর্থন করে।

• পাইপ সিউম, ক্যাপের প্রান্ত এবং বাহ্যিক দড়ি-যোগাযোগের এলাকাগুলিকে মাউন্ট করা উচিত এবং উত্পাদনের পরে মসৃণভাবে পোষাক করা উচিত যাতে মোরিং দড়িগুলির সাথে তীব্র স্থানীয় যোগাযোগ হ্রাস পায়।

• স্ট্যান্ডার্ড আকারের পরিসীমা 100 থেকে 800 মিমি থেকে জাহাজগাড়ীগুলিকে জাহাজের মোরিংয়ের বিন্যাস, SWL প্রয়োজনীয়তা, ডেক স্পেস এবং হ্যান্ডলিং ওজনের সাথে বলার্ডের আকারের সাথে মেলে।

• জিবি/টি ৫৫৪-২০০৮ স্ট্যান্ডার্ড ইনফরমেশন এছাড়াও সংগ্রহের সময় উপাদান নিশ্চিতকরণ, উত্পাদন পরীক্ষা, চেহারা পরিদর্শন, চিহ্নিতকরণ এবং জারা সুরক্ষা পরিকল্পনা সমর্থন করে।

• শ্রেণীবদ্ধ নতুন বিল্ডিং বা প্রতিস্থাপন প্রকল্পগুলির জন্য, উপাদান ট্র্যাকযোগ্যতা, ওয়েল্ডিং পদ্ধতি, পরিদর্শন পরিসীমা এবং ডেক শক্তিশালীকরণ অনুমান করার পরিবর্তে উত্পাদনের আগে নিশ্চিত করা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ GB/T 554-2008 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন চাইনিজ স্ট্যান্ডার্ড সামুদ্রিক মোরিং bollards প্রয়োজন তখন ব্যবহৃত হয়।

• প্রকারঃ প্রকার A প্রশস্ত বেস ডাবল বিট → ডেক ওয়েল্ডেড মোরিং স্টেশনগুলির জন্য উপযুক্ত যা একটি প্রশস্ত বেস পদচিহ্নের প্রয়োজন।

• নামমাত্র ব্যাসার্ধঃ 100 / 125 / 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 / 560 / 630 / 710 / 800 মিমি → SWL, পাত্রে অঙ্কন, এবং ইনস্টলেশন স্থান দ্বারা নির্বাচন করুন।

• স্ট্যান্ডার্ড SWL: 29 থেকে 981 kN → সরবরাহিত স্ট্যান্ডার্ড টেবিল থেকে bollard নিরাপদ কাজ লোড হিসাবে চিকিত্সা করা উচিত, দড়ি বিরতি লোড হিসাবে না।

• নির্মাণঃ ইস্পাত পাইপ বা রোলড ইস্পাত প্লেট পাইপ welded সমাবেশ → চূড়ান্ত পাইপ উৎস এবং seam চিকিত্সা উত্পাদন আগে নিশ্চিত করা উচিত।

• ওয়েল্ডিংয়ের প্রয়োজনীয়তাঃ বেভেল প্রস্তুতি এবং গভীর অনুপ্রবেশ ওয়েল্ডিং যেমন নির্দিষ্ট করা হয়েছে → পাইপ-টু-বেস ওয়েল্ডিং এবং ডেক ওয়েল্ডিংয়ের বিবরণ প্রকল্পের অঙ্কন এবং WPS অনুসরণ করা উচিত।

• দড়ি সুরক্ষাঃ স্থল মসৃণ ঢালাই seam এবং যোগাযোগ পৃষ্ঠ → bollard শরীর এবং ক্যাপ এলাকায় দড়ি abrasion কমাতে সাহায্য করে।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ বা galvanizing পাত্রে পেইন্টিং স্পেসিফিকেশন অনুসরণ।

• শংসাপত্রের প্রয়োজনীয়তাঃ অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → শ্রেণির অনুমোদন, সাক্ষী পরিদর্শন এবং উপাদান শংসাপত্র উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring line approaches the deck bollard → Rope is turned around the two bitts according to the mooring arrangement → Load is transferred from the bitts to the wide welded base → Deck welds and reinforced deck structure carry the mooring reaction → Inspection and final coating are completed according to project requirement

অ্যাপ্লিকেশন

মালবাহী জাহাজ ট্যাঙ্কার বাল্ক ক্যারিয়ার কনটেইনার জাহাজ ট্যাগবোট বোট ওয়ার্কবোট ডেক মোরিং স্টেশন নতুন বিল্ডিং প্রকল্প প্রতিস্থাপন ও মেরামতের প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং প্রয়োজনীয়তা এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক GB/T 554 টাইপ A বলার্ড আকার কিভাবে নির্বাচন করা উচিত?

A1: প্রয়োজনীয় বলার্ড SWL, জাহাজের মোরিং বিন্যাস, দড়ি আকার, লাইন লিড কোণ, ডেক স্পেস, এবং জাহাজের ইনস্টলেশন অঙ্কন অনুযায়ী নামমাত্র ব্যাস নির্বাচন করুন।ডেকের শক্তিশালীকরণ এবং ওয়েল্ডিংয়ের বিবরণ জাহাজের ডিজাইনার বা শিপইয়ার্ড দ্বারা পরীক্ষা করা উচিত.

প্রশ্ন ২ঃ এই টাইপ এ বলার্ডটি স্ট্যান্ডার্ড স্টিল পাইপের পরিবর্তে রোলড স্টিল প্লেট পাইপ থেকে তৈরি করা যেতে পারে?

উত্তরঃ হ্যাঁ, প্রকল্পের স্পেসিফিকেশনে অনুমতি দেওয়া হলে এটি নিয়ে আলোচনা করা যেতে পারে। পাইপটি ইস্পাত পাইপ বা ইস্পাত প্লেট থেকে তৈরি করা যেতে পারে যা পাইপে রোল করা হয় এবং ঝালাই করা হয়,কিন্তু অনুদৈর্ঘ্য seam এবং দড়ি-যোগাযোগ এলাকা মসৃণ পোষাক করা উচিত, এবং উত্পাদন আগে উপাদান / ঢালাই অনুমোদন নিশ্চিত করা উচিত।

প্রশ্ন 3: টেবিলে SWL কি দড়ি ভাঙার লোডের সমান?

A3: না. টেবিল SWL হল মোরিং নির্বাচন জন্য ব্যবহৃত bollard নিরাপদ কাজ লোড. রোপ MBL, মোরিং লাইন নকশা লোড, পরীক্ষা লোড,এবং ডেক কাঠামোগত নকশা bollard SWL সঙ্গে মিশ্রিত করা উচিত নয় যদি না প্রকল্পের স্পেসিফিকেশন স্পষ্টভাবে সম্পর্ক সংজ্ঞায়িত.
