পণ্যের সংক্ষিপ্ত বিবরণ

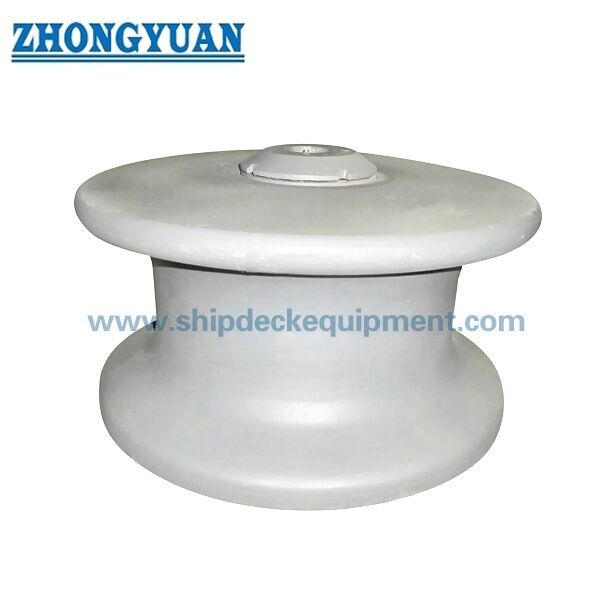

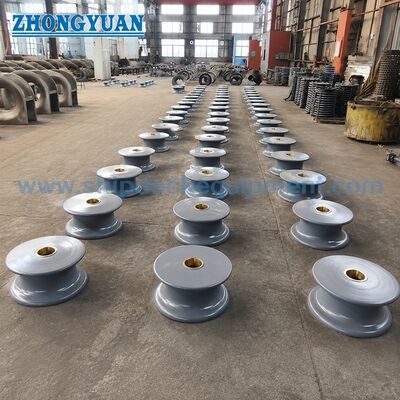

সিবি/টি ৩৮৬১ টাইপ বি কাস্ট স্টীল মেরিন ফেয়ারলিড রোলার একটি ওপেন টাইপ একক রোলার যা জাহাজের মোরিং সরঞ্জামগুলিতে ব্যবহৃত হয়।এটি মোরিং লাইন গাইডিং অবস্থানগুলিতে ইনস্টল করা হয় যেখানে জাহাজের বিন্যাসের জন্য একটি স্থির প্রান্তের পরিবর্তে একটি ঘোরানো দড়ি-যোগাযোগ পৃষ্ঠ প্রয়োজন. রোলার পিপি দড়ি বা ইস্পাত তারের দড়ি গাইড করতে সাহায্য করে, স্থানীয় ঘর্ষণ হ্রাস করে, এবং সমতল, স্থানান্তর, এবং বন্দর মোরিং অপারেশন সময় মসৃণ দড়ি আন্দোলন সমর্থন করে।

এই পৃষ্ঠায় 150 মিমি থেকে 450 মিমি পর্যন্ত টাইপ বি রোলার ব্যাসার্ধের সাথে 127 kN থেকে 617 kN পর্যন্ত SWL এর সাথে সরবরাহিত পরামিতি টেবিলের সাথে সম্পর্কিত।সরবরাহিত প্রযুক্তিগত প্রয়োজনীয়তা বলে যে একত্রিত রোলারটি স্থায়ী বিকৃতি ছাড়াই SWL এর দ্বিগুণের সমান একটি অনুভূমিক বোঝা সহ্য করতে হবে, ফাটল, বা অন্যান্য শক্তি প্রভাবিত ত্রুটি, এবং রোলার সমাবেশ jamming ছাড়া নমনীয়ভাবে ঘোরা উচিত। গঠন NS 2585 রোলার ব্যবস্থা অনুরূপ হিসাবে বর্ণনা করা হয়;যখন প্রতিস্থাপনের প্রয়োজন হয় তখন মাত্রিক বিনিময়যোগ্যতা অঙ্কন দ্বারা নিশ্চিত করা উচিত.

দ্রুত বিবরণী

• স্ট্যান্ডার্ড এবং প্রকারঃ CB/T 3861 টাইপ B উন্মুক্ত প্রকার → একটি ঘোরানো রোলার ব্যবহার করে স্ট্যান্ডার্ড জাহাজের মোরিং রোলার বোতাম ব্যবস্থাগুলির জন্য উপযুক্ত।

• রোলারের ব্যাসার্ধের পরিসীমাঃ 150 থেকে 450 মিমি → দড়ি আকার, SWL এবং উপলব্ধ মোরিং স্টেশন বিন্যাস অনুযায়ী নির্বাচন করুন।

• SWL পরিসীমাঃ 127 থেকে 617 kN → অনুভূমিক শক্তি যাচাইয়ের জন্য পণ্য লোড বেস হিসাবে ব্যবহৃত হয়; এটি একটি দড়ি বিরতি লোড নয়।

• সর্বাধিক তারের ব্যাসার্ধঃ পিপি দড়ি 32 থেকে 80 মিমি / ইস্পাত তারের দড়ি 16 থেকে 44 মিমি → দড়ি নির্বাচন করার জন্য প্রাথমিক সামঞ্জস্যতার রেফারেন্স।

• ইস্পাত তারের দড়ি রেফারেন্সঃ 1770 এমপিএ, 6 × 37 → চূড়ান্ত নির্বাচন নিশ্চিত করার জন্য প্রকল্প দড়ি স্পেসিফিকেশন ব্যবহার করুন।

• সমাবেশ কর্মক্ষমতাঃ অনুভূমিক 2 × SWL লোড ক্ষমতা স্থায়ী বিকৃতি, ফাটল, বা সরবরাহকৃত প্রয়োজনীয়তা অনুযায়ী শক্তি প্রভাবিত ত্রুটি ছাড়া।

• ঘূর্ণন প্রয়োজনীয়তাঃ একত্রিত রোলারটি জ্যামিং ছাড়াই অবাধে ঘোরানো উচিত → দড়ি সুরক্ষা এবং রক্ষণাবেক্ষণ পরিদর্শন জন্য গুরুত্বপূর্ণ।

• বেয়ারিং / বুশ বিকল্পঃ স্টেইনলেস স্টীল, তামা, বা ব্রোঞ্জ → জারা এক্সপোজার, রক্ষণাবেক্ষণ পরিকল্পনা, এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ CB/T 3861 টাইপ B ওপেন টাইপ এবং প্রয়োজনীয় রোলার ব্যাসার্ধ D 150 থেকে 450 মিমি নিশ্চিত করুন।

পদক্ষেপ 2: প্রয়োজনীয় SWL, দড়ি টাইপ, এবং সর্বাধিক দড়ি ব্যাসার্ধ পরীক্ষা করুন। দড়ি ভাঙ্গার লোড বা দড়ি MBL দিয়ে SWL প্রতিস্থাপন করবেন না।

ধাপ ৩ঃ কাস্টমাইজড স্টিল, স্টেইনলেস স্টিল বা প্রকল্পের জন্য নির্দিষ্ট অন্যান্য উপকরণের মতো উপাদানগুলির প্রয়োজনীয়তা নিশ্চিত করুন। উদ্ধৃতি দেওয়ার আগে উপাদান গ্রেড নিশ্চিত করা উচিত।

ধাপ ৪ঃ স্টেইনলেস স্টীল, তামা বা ব্রোঞ্জের মতো লেয়ার বা বুশের উপাদান নিশ্চিত করুন এবং রক্ষণাবেক্ষণ পরিকল্পনায় গ্রীসের প্রবেশাধিকার প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 5: পৃষ্ঠ চিকিত্সা নিশ্চিত করুনঃ ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজিং, স্টেইনলেস অংশগুলির জন্য পলিশিং, বা কাস্টমাইজড লেপ সিস্টেমের সাথে Sa 2.5 ব্লাস্টিং।

ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শ্রেণীবিভাগের প্রয়োজনীয়তা, অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়সূচী উল্লেখ করুন।

কাঠামো

উন্মুক্ত প্রকারের একক রোলার। ঢালাই ইস্পাত রোলার দেহ। রোলার শ্যাফ্ট/পিন বিন্যাস। স্টেইনলেস স্টিল,তামার বা ব্রোঞ্জের বেয়ারিং/বুশ অপশন∙ গ্রীস রক্ষণাবেক্ষণ পয়েন্ট∙ বেস / সমর্থন কাঠামো অঙ্কন অনুযায়ী∙ লেপা বা স্টেইনলেস স্টীল সমাপ্ত পৃষ্ঠ

ডিজাইন, লোড এবং রক্ষণাবেক্ষণ সুবিধা

• একক ঘূর্ণনশীল রোল একটি নিয়ন্ত্রিত দড়ি-যোগাযোগ পৃষ্ঠ প্রদান করে এবং একটি স্থায়ী দড়ি গাইড প্রান্তের তুলনায় স্লাইডিং ঘর্ষণ কমাতে সাহায্য করে।

• টাইপ বি ব্যাপ্তি SWL 127 থেকে 617 kN পর্যন্ত কভার করে, বিভিন্ন মোরিং স্টেশন বিন্যাস এবং দড়ি ব্যাসার্ধের জন্য বেশ কয়েকটি স্ট্যান্ডার্ড আকার দেয়।

• সরবরাহিত পারফরম্যান্সের প্রয়োজনীয়তা একটি অনুভূমিক 2 × SWL লোড শর্ত ব্যবহার করে, যা জাহাজ নির্মাণকারীকে স্থায়ী বিকৃতি, ফাটল এবং শক্তি প্রভাবিত ত্রুটিগুলির বিরুদ্ধে রোলার সমাবেশটি পরীক্ষা করতে সহায়তা করে।

• সমাবেশের পর মুক্ত ঘূর্ণন একটি মূল পরিদর্শন পয়েন্ট। মসৃণ ঘূর্ণন দড়ি পরা হ্রাস এবং অপারেশন আগে রক্ষণাবেক্ষণ সমস্যা সনাক্ত করা সহজ করে তোলে।

• স্টেইনলেস স্টীল, তামা, বা ব্রোঞ্জের ভারবহন / বুশের বিকল্পগুলি ক্ষয়ক্ষতি এক্সপোজার, তৈলাক্তকরণ অনুশীলন এবং রক্ষণাবেক্ষণের পছন্দ অনুসারে নির্বাচন করা যেতে পারে।

• গ্রীস রক্ষণাবেক্ষণের অ্যাক্সেস নিয়মিত তৈলাক্তকরণকে সমর্থন করে যাতে রোলারটি সামুদ্রিক পরিষেবাতে মসৃণভাবে চলতে পারে।

• কাস্টিং পৃষ্ঠ, দড়ি-যোগাযোগ ব্যাসার্ধ, শ্যাফ্ট ফিট, এবং লেপ প্রস্তুতি সাবধানে পরীক্ষা করা উচিত কারণ তারা সরাসরি দড়ি সুরক্ষা, ঘূর্ণন, এবং পরিদর্শন গ্রহণ প্রভাবিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB/T 3861 → যখন জাহাজের স্পেসিফিকেশন বা জাহাজের নকশায় এই চীনা সামুদ্রিক রোল স্ট্যান্ডার্ডের প্রয়োজন হয় তখন ব্যবহার করুন।

• টাইপঃ টাইপ বি খোলা টাইপ → মোরিং লাইন গাইডিং জন্য একক উন্মুক্ত রোলার বিন্যাস।

• রোলারের ব্যাসার্ধঃ 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → SWL, দড়ি ব্যাসার্ধ এবং ইনস্টলেশন স্পেস দ্বারা নির্বাচন করুন।

• SWL: 127 থেকে 617 kN → সরবরাহিত টেবিল থেকে পণ্যের লোড রেটিং রেফারেন্স; একটি উত্তোলন SWL নয় এবং দড়ি বিরতি লোড নয়।

• প্রযোজ্য দড়িঃ পিপি দড়ি এবং ইস্পাত তারের দড়ি → টেবিলে ইস্পাত তারের দড়ি রেফারেন্স 1770 এমপিএ, 6 × 37।

• উপাদানঃ পণ্যের ভিত্তি হিসাবে ঢালাই ইস্পাত → স্টেইনলেস ইস্পাত এবং তালিকাভুক্ত অন্যান্য উপাদান বিকল্পগুলি অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।

• বিয়ারিং / বুশঃ স্টেইনলেস স্টিল, তামা বা ব্রোঞ্জ → জারা প্রতিরোধের এবং তৈলাক্তকরণের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড → চূড়ান্ত লেপটি পাত্রে লেপ স্পেসিফিকেশন অনুসরণ করা উচিত।

• শংসাপত্রের প্রয়োজনীয়তাঃ ক্রমানুসারে প্রস্তুতকারকের শংসাপত্র বা শ্রেণীর শংসাপত্র → শ্রেণীর পরিদর্শন সুযোগ উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

অ্যাপ্লিকেশন

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, লোড যাচাইকরণের প্রয়োজনীয়তা এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক CB/T 3861 টাইপ B রোল আকার কিভাবে নির্বাচন করা উচিত?

A1: প্রয়োজনীয় SWL, PP দড়ি বা স্টিলের তারের দড়ি ব্যাসার্ধ, ইনস্টলেশন স্থান এবং জাহাজের মোরিং বিন্যাসের অঙ্কন অনুযায়ী রোলারের ব্যাসার্ধ নির্বাচন করুন।SWL এবং সর্বাধিক তারের ব্যাসার্ধ উভয় উদ্ধৃতি আগে চেক করা উচিত.

প্রশ্ন ২ঃ টেবিলের SWL কি দড়ি ভাঙার লোড বা উত্তোলনের SWL এর সাথে একই?

উত্তরঃ না। তালিকাভুক্ত SWL হ'ল মোরিং রোল বোতামের পণ্য লোড রেটিং রেফারেন্স। এটি দড়ি ভাঙ্গার বোঝা, দড়ি এমবিএল বা উত্তোলন সরঞ্জাম SWL হিসাবে চিকিত্সা করা উচিত নয়।

প্রশ্ন 3: উৎপাদন বা শ্রেণী পরিদর্শন করার আগে কি পরীক্ষা করা উচিত?

A3: স্ট্যান্ডার্ড প্রকার, আকার, উপাদান গ্রেড, ভারবহন বা bush উপাদান, পৃষ্ঠ চিকিত্সা, অঙ্কন, পরিদর্শন সুযোগ, এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।যদি ক্লাস সার্টিফিকেট বা প্রত্যক্ষদর্শী পরিদর্শন প্রয়োজন হয়, এটি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
