জাহাজ নোঙর করার জন্য মেরিন ওয়ার্পিং রোলার | DIN 81906-1999 সিঙ্গেল-রোলার ফেয়ারলিড
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | DIN81906-1999 | টাইপ: | 1,2,3,5,8,12,20,32 ওয়ারপিং রোলার |
|---|---|---|---|
| রোলার ব্যাস: | 160 ~ 560 মিমি | রোলার নং: | একক রোলার |
| রোলার ওজন: | 12~580 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | DIN 81906 560mm Warping Roller,560mm Warping Roller,Mooring Warping Roller 560mm |
||
পণ্যের বর্ণনা

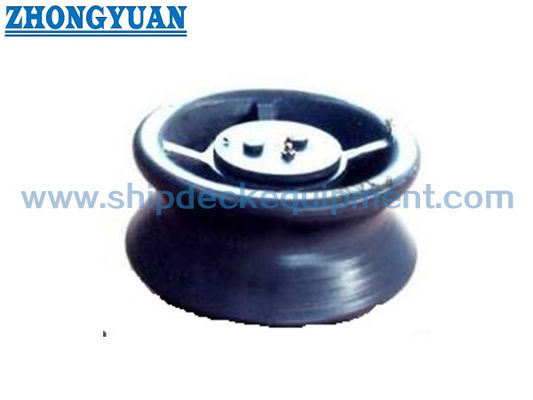

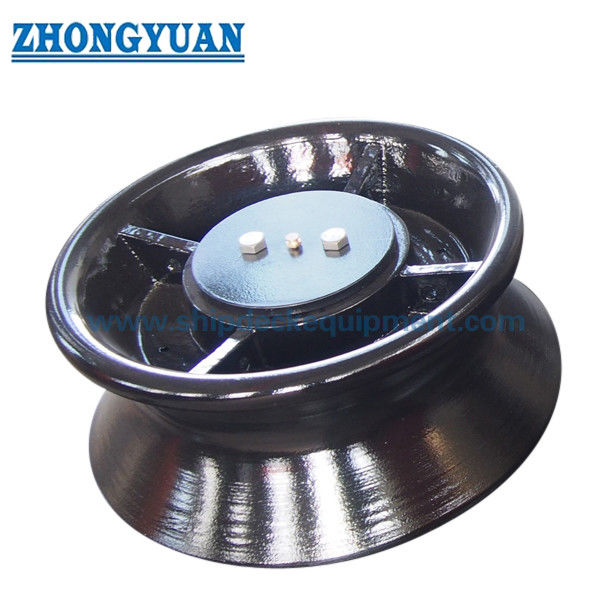

জাহাজ নোঙর করার জন্য মেরিন ওয়ার্পিং রোলার | DIN 81906-1999 সিঙ্গেল-রোলার ফেয়ারলিড
পণ্যের সংক্ষিপ্ত বিবরণ
DIN 81906 নোঙর ওয়ার্পিং রোলার হল একটি সিঙ্গেল রোলার ফেয়ারলিড উপাদান যা সমুদ্রগামী এবং অভ্যন্তরীণ জাহাজগুলিতে নোঙর, স্থানান্তর এবং বন্দর নোঙর করার সময় নোঙর দড়ি পরিচালনা করার জন্য ব্যবহৃত হয়। এটি একটি গোলাকার ঘূর্ণায়মান যোগাযোগের পৃষ্ঠ সরবরাহ করে যাতে দড়িটি ডেক বা জাহাজের পাশের কাঠামোর সাথে কম স্থানীয় ঘর্ষণ সহ দিক পরিবর্তন করতে পারে।
এই পণ্যটি DIN 81906 নামমাত্র আকার, দড়ির টান বলের রেফারেন্স, রোলারের ব্যাস, ইনস্টলেশন ব্যবস্থা, উপাদানের প্রয়োজনীয়তা, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের সুযোগ অনুসারে নির্বাচন করা হয়। সরবরাহকৃত পণ্যের নাম একটি কাস্টিং স্টিল ওয়ার্পিং রোলারকে নির্দেশ করে; তবে, চূড়ান্ত উপাদানের গ্রেড এবং রোলারটি কাস্ট স্টিল, নডুলার কাস্ট আয়রন, স্টেইনলেস স্টিল বা প্রকল্পের নির্দিষ্ট অন্য কোনো উপাদান অনুসরণ করবে কিনা তা উদ্ধৃতি এবং উৎপাদনের আগে নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
• স্ট্যান্ডার্ড: DIN 81906-1999 → ওয়ার্পিং রোলারের নামকরণ, অ্যাসেম্বলি কাঠামো, প্রধান মাত্রা এবং নামমাত্র আকারের নির্বাচনের জন্য রেফারেন্স।
• পণ্যের প্রকার: সিঙ্গেল নোঙর ওয়ার্পিং রোলার → একটি ঘূর্ণায়মান দড়ি গাইড হিসাবে ব্যবহৃত হয়, উত্তোলন, টানা, টোয়িং বা উইঞ্চ পণ্য হিসাবে নয়।
• নামমাত্র আকারের পরিসীমা: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → স্ট্যান্ডার্ড নামমাত্র সংখ্যা এবং জাহাজের নোঙর ব্যবস্থার সাথে সামঞ্জস্য রেখে নির্বাচন করা হয়।
• দড়ির টান বলের রেফারেন্স: 10 থেকে 320 kN → নির্বাচনের ভিত্তি হিসাবে ব্যবহৃত হয় এবং প্রকল্পের অনুমোদন ছাড়াই সরাসরি SWL, MBL, পরীক্ষার লোড বা ভাঙার লোডে রূপান্তরিত করা উচিত নয়।
• রোলারের ব্যাস d1: 160 থেকে 560 মিমি → দড়ির যোগাযোগের ব্যাসার্ধ, দড়ি পরিচালনার ব্যবস্থা এবং উপলব্ধ ইনস্টলেশন স্থানকে প্রভাবিত করে।
• আনুমানিক রোলারের ওজন: 12 থেকে 580 কেজি → প্যাকিং, হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা এবং মালবাহী অনুমানের জন্য দরকারী।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ করা বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ জাহাজের স্পেসিফিকেশন অনুসরণ করা উচিত।
• কাস্টমাইজেশন: উপাদান, পৃষ্ঠের চিকিত্সা, শংসাপত্রের সুযোগ এবং মিলানো পেডেস্টাল ব্যবস্থা প্রকল্পের প্রয়োজনীয়তা অনুসারে আলোচনা করা যেতে পারে।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র নং। |
নিরাপদ কাজের লোড |
d1 মিমি |
d3 মিমি |
d4 মিমি |
d14 মিমি |
h1 মিমি |
l 1 মিমি |
r1 মিমি |
Z1 মিমি ন্যূনতম |
ওজন (কেজি) |
| 1 | 10 | 160 | 210 | 195 | 60 | 80 | 50 | 25 | 1,5 | 12 |
| 2 | 20 | 200 | 265 | 245 | 70 | 102 | 32 | 2,5 | 18 | |
| 3 | 32 | 250 | 330 | 300 | 85 | 126 | 42 | 33 | ||
| 5 | 50 | 320 | 420 | 390 | 106 | 160 | 55 | 68 | ||
| 8 | 80 | 400 | 530 | 490 | 125 | 208 | 60 | 73 | 136 | |
| 12 | 125 | 450 | 610 | 560 | 160 | 256 | 85 | 95 | 225 | |
| 20 | 200 | 500 | 640 | 620 | 190 | 278 | 100 | 111 | 4,5 | 336 |
| 32 | 320 | 560 | 780 | 740 | 230 | 348 | 150 | 125 | 580 |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১: জাহাজের অঙ্কন এবং নোঙর দড়ির ব্যবস্থা অনুসারে DIN 81906 নামমাত্র নং 1, 2, 3, 5, 8, 12, 20, বা 32 নিশ্চিত করুন।
ধাপ ২: দড়ির টান বলের রেফারেন্স, দড়ির প্রকার, দড়ির ব্যাস, লিড কোণ, ইনস্টলেশন অবস্থান এবং রোলারটি প্রতিস্থাপন অংশ হিসাবে ব্যবহৃত হচ্ছে নাকি নতুন নির্মাণ সামগ্রী তা নিশ্চিত করুন।
ধাপ ৩: মিলানো ব্যবস্থা নিশ্চিত করুন: শুধুমাত্র সিঙ্গেল রোলার, জাহাজের পাশ / ডেক প্রান্ত ইনস্টলেশন, অথবা প্রকল্পের অঙ্কন দ্বারা নির্দিষ্ট করা হলে DIN 81907 এর মতো একটি শঙ্কু আকৃতির পেডেস্টালের সাথে একসাথে ব্যবহার করুন।
ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: মাইল্ড স্টিল, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্ট স্টিল, নডুলার কাস্ট আয়রন, বা প্রকল্পের নির্দিষ্ট উপাদানের গ্রেড।
ধাপ ৫: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজিং, পালিশ করা স্টেইনলেস ফিনিশ, চূড়ান্ত পেইন্ট সিস্টেম, বা অন্যান্য আবরণ প্রয়োজনীয়তা।
ধাপ ৬: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা প্রকল্পের প্রয়োজনীয়তা অনুসারে অনুমোদন।
ধাপ ৭: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।
কাঠামো
কাস্টিং রোলার বডি | দড়ি-যোগাযোগ খাঁজ / গোলাকার যোগাযোগের পৃষ্ঠ | কেন্দ্রীয় শ্যাফ্ট / পেডেস্টাল সংযোগ এলাকা | বুশ / স্লিভ ব্যবস্থা | গ্রীস নিপল এবং রক্ষণাবেক্ষণ পয়েন্ট | ফাস্টেনার এবং ওয়াশার | পৃষ্ঠ সুরক্ষা
ডিজাইন, কাস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা
• একক ঘূর্ণায়মান রোলার নোঙর দড়ির দিক নির্দেশ করতে এবং নোঙর করার সময় স্থির জাহাজের কাঠামোর সাথে সরাসরি দড়ির ঘর্ষণ কমাতে সাহায্য করে।
• কাস্টিং বা মেশিনিংয়ের পরে দড়ি-যোগাযোগের পৃষ্ঠটি মসৃণ এবং পালিশ করা উচিত যাতে স্থানীয় তীক্ষ্ণ যোগাযোগ কমে যায় এবং নোঙর দড়ি রক্ষা করতে সাহায্য করে।
• বৃহত্তর রোলারের ব্যাসের পরিসীমা দড়ির পথ, স্থানের সীমাবদ্ধতা এবং স্ট্যান্ডার্ড নামমাত্র সংখ্যা অনুসারে নির্বাচন করার অনুমতি দেয়, সমস্ত জাহাজের জন্য একটি অতি-সরলীকৃত মডেল ব্যবহার করার পরিবর্তে।
• ঘূর্ণন, বুশের অবস্থা, তৈলাক্তকরণ অ্যাক্সেস এবং ফাস্টেনিংয়ের অবস্থা গুরুত্বপূর্ণ পরিদর্শন পয়েন্ট কারণ পণ্যটি বারবার যোগাযোগের অধীনে দড়ি গাইড হিসাবে কাজ করে।
• ইনস্টলেশন ভিত্তি, ডেক প্রান্ত সমর্থন, বা পেডেস্টাল কাঠামো জাহাজের নকশা অফিস বা জাহাজ নির্মাণকারী সংস্থা দ্বারা দড়ির লিড দিক এবং স্থানীয় হালের কাঠামোর সাথে সামঞ্জস্য রেখে পরীক্ষা করা উচিত।
• উপাদান এবং শংসাপত্রের সুযোগ অর্ডার প্রয়োজনীয়তা অনুসারে ব্যবস্থা করা যেতে পারে, তবে চূড়ান্ত ডেটাশিট বা উৎপাদন প্রকাশের আগে সঠিক উপাদানের গ্রেড নিশ্চিত করতে হবে।
কাস্টম বৈশিষ্ট্য
• স্ট্যান্ডার্ড: DIN 81906-1999 → যখন জাহাজ নির্মাণকারী সংস্থা বা মালিকের স্পেসিফিকেশন DIN ওয়ার্পিং রোলারের মাত্রা প্রয়োজন হয় তখন ব্যবহার করুন।
• নামমাত্র নং: 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → স্ট্যান্ডার্ড টেবিল, দড়ির ব্যবস্থা এবং উপলব্ধ ইনস্টলেশন স্থান অনুসারে নির্বাচন করুন।
• রোলার নং: সিঙ্গেল রোলার → নোঙর লাইনের পথে একটি একক ঘূর্ণায়মান দড়ি-যোগাযোগ বিন্দুর জন্য উপযুক্ত।
• দড়ির টান বলের রেফারেন্স: 10 থেকে 320 kN → শুধুমাত্র নির্বাচনের রেফারেন্স; চূড়ান্ত SWL বা অনুমোদিত লোড প্রকল্পের গণনা বা ক্লাস প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
• উপাদান: মাইল্ড স্টিল, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্ট স্টিল, নডুলার কাস্ট আয়রন → চূড়ান্ত গ্রেড এবং স্ট্যান্ডার্ড সম্মতি উদ্ধৃতির আগে নিশ্চিত করতে হবে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার / গ্যালভানাইজড / পালিশ করা / কাস্টমাইজড → জাহাজের আবরণ স্পেসিফিকেশন এবং ক্ষয়কারী পরিবেশ অনুসারে নির্বাচন করুন।
• মিলানো পেডেস্টাল: DIN 81907 শঙ্কু আকৃতির পেডেস্টাল নির্দিষ্ট করা হলে বিবেচনা করা যেতে পারে → পেডেস্টাল ইন্টারফেস এবং ইনস্টলেশন অঙ্কন নিশ্চিত করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের সুযোগ অনুসারে উপলব্ধ → ক্লাস শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, বা উপাদানের শংসাপত্র অর্ডারের আগে সম্মত হওয়া উচিত।
কিভাবে কাজ করে
নোঙর দড়ি রোলারের কাছে আসে → দড়ি গোলাকার ঘূর্ণায়মান পৃষ্ঠের সংস্পর্শে আসে → দড়ির নড়াচড়ার সাথে রোলার ঘোরে → স্থানীয় ঘর্ষণ কমে যায় → লোড পথ রোলারের সাপোর্ট / পেডেস্টালের মাধ্যমে জাহাজের কাঠামোর দিকে স্থানান্তরিত হয় → পরিষেবা চলাকালীন পরিদর্শন এবং তৈলাক্তকরণ করা হয়
প্রয়োগ
সমুদ্রগামী জাহাজ | অভ্যন্তরীণ জাহাজ | নোঙর স্টেশন | জাহাজের পাশের ফেয়ারলিড ব্যবস্থা | ডেক প্রান্ত দড়ি পরিচালনা | বন্দর নোঙর | জাহাজ স্থানান্তর অপারেশন | DIN 81906 ওয়ার্পিং রোলারের প্রতিস্থাপন
শংসাপত্র এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: DIN 81906 দড়ির টান বল কি পণ্যের SWL এর সমান?
উত্তর ১: না। সরবরাহকৃত টেবিলে দড়ির টান বল / নির্বাচনের রেফারেন্স দেওয়া আছে। প্রকল্পের গণনা, জাহাজের ব্যবস্থা পর্যালোচনা এবং অনুমোদনের প্রয়োজনীয়তা ছাড়া এটি সরাসরি SWL, MBL, ভাঙার লোড বা পরীক্ষার লোড হিসাবে লেখা উচিত নয়।
প্রশ্ন ২: এই রোলারটি কি DIN 81907 শঙ্কু আকৃতির পেডেস্টালের সাথে একসাথে ব্যবহার করা যেতে পারে?
উত্তর ২: জাহাজের অঙ্কন বা প্রকল্পের স্পেসিফিকেশন যদি একটি মিলানো শঙ্কু আকৃতির পেডেস্টাল ব্যবস্থার প্রয়োজন হয় তবে এটি বিবেচনা করা যেতে পারে। পেডেস্টাল ইন্টারফেস, ইনস্টলেশন ভিত্তি এবং স্থানীয় শক্তিশালীকরণ অঙ্কন দ্বারা নিশ্চিত করা উচিত।
প্রশ্ন ৩: উদ্ধৃতির আগে কি নিশ্চিত করা উচিত?
উত্তর ৩: DIN 81906 নামমাত্র নং, দড়ির ব্যবস্থা, ইনস্টলেশন অবস্থান, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, শংসাপত্রের সুযোগ, পরিমাণ, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন। ভুল নির্বাচন এড়াতে জাহাজের অঙ্কন বা প্রতিস্থাপন ছবি সহায়ক।
