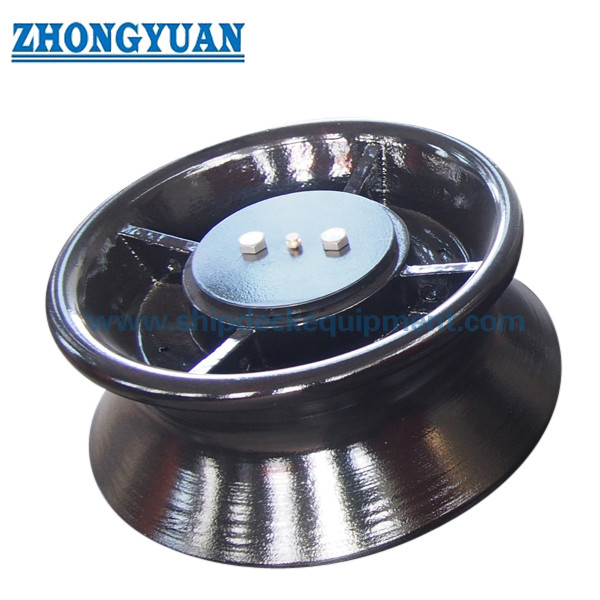

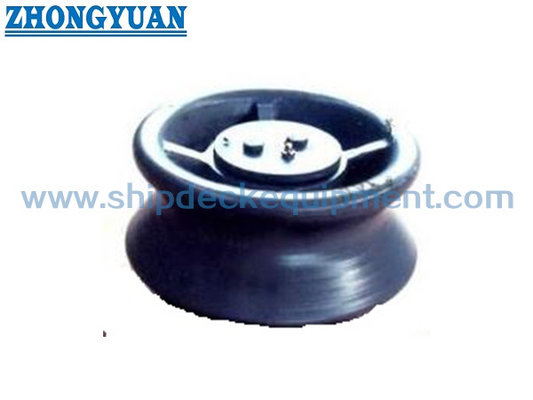

DIN 81906 জাহাজের মোরিং সরঞ্জামের জন্য মোরিং ডার্পিং রোলার।

DIN 81906 জাহাজের মোরিং সরঞ্জামের জন্য মোরিং ডার্পিং রোলার।

পণ্যের সংক্ষিপ্ত বিবরণ

ডিআইএন 81906 মোরিং ডার্পিং রোল একটি একক রোলার ফেয়ারলিড উপাদান যা সমুদ্র এবং অভ্যন্তরীণ জাহাজগুলিতে মোরিং কর্ডগুলিকে মোরিং, স্থানান্তর এবং বন্দর মোরিং অপারেশন চলাকালীন গাইড করতে ব্যবহৃত হয়।এটি একটি বৃত্তাকার ঘোরানো যোগাযোগ পৃষ্ঠ প্রদান করে যাতে দড়িটি ডেক বা জাহাজের কাঠামোর বিরুদ্ধে কম স্থানীয় ঘর্ষণের সাথে দিক পরিবর্তন করতে পারে.

এই পণ্যটি DIN 81906 নামমাত্র আকার, দড়ি প্রসার্য শক্তি রেফারেন্স, রোলার ব্যাসার্ধ, ইনস্টলেশন বিন্যাস, উপাদান প্রয়োজনীয়তা, পৃষ্ঠ চিকিত্সা এবং শংসাপত্রের সুযোগ দ্বারা নির্বাচিত হয়।সরবরাহকৃত পণ্যের নামটি একটি ঢালাই ইস্পাত warping রোলার বোঝায়তবে, চূড়ান্ত উপাদান গ্রেড এবং রোলার কাস্ট স্টিল, নোডুলার কাস্ট লোহা, স্টেইনলেস স্টিল অনুসরণ করে কিনা,অথবা অন্যান্য প্রকল্প নির্দিষ্ট উপাদান উদ্ধৃতি এবং উত্পাদন আগে নিশ্চিত করা উচিত.

দ্রুত বিবরণী

• স্ট্যান্ডার্ডঃ DIN 81906-1999 → ডার্কিং রোলার নামকরণ, সমাবেশ কাঠামো, প্রধান মাত্রা, এবং নামমাত্র আকার নির্বাচন জন্য রেফারেন্স।

• পণ্যের ধরণঃ একক মোরিং warping রোল → একটি ঘোরানো দড়ি গাইড হিসাবে ব্যবহৃত, একটি উত্তোলন, টানা, টানা, বা winch পণ্য হিসাবে না।

• নামমাত্র আকারের পরিসীমাঃ 1 / 2 / 3 / 5 / 8 / 12 / 20 / 32 → স্ট্যান্ডার্ড নামমাত্র সংখ্যা এবং জাহাজের মোরিং বিন্যাস অনুযায়ী নির্বাচিত।

• দড়ি টান শক্তি রেফারেন্সঃ 10 থেকে 320 kN → নির্বাচন ভিত্তিতে ব্যবহার করা হয় এবং প্রকল্প অনুমোদন ছাড়া সরাসরি SWL, MBL, পরীক্ষা লোড, বা ভাঙ্গন লোড রূপান্তর করা উচিত নয়।

• রোলারের ব্যাসার্ধ d1: 160 থেকে 560 মিমি → দড়ি যোগাযোগের ব্যাসার্ধ, দড়ি লিডের বিন্যাস এবং উপলব্ধ ইনস্টলেশন স্পেসকে প্রভাবিত করে।

• আনুমানিক রোলের ওজনঃ 12 থেকে 580 কেজি → প্যাকিং, হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা এবং মালবাহী অনুমানের জন্য দরকারী।

• পৃষ্ঠের চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার, গ্যালভানাইজড, পোলিশ বা কাস্টমাইজড সমাপ্তি → চূড়ান্ত লেপটি পাত্রে নির্দিষ্টকরণের অনুসরণ করা উচিত।

• কাস্টমাইজেশনঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপাদান, পৃষ্ঠ চিকিত্সা, শংসাপত্রের সুযোগ এবং মেলে এমন প্যাডেস্টাল বিন্যাস নিয়ে আলোচনা করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

DIN 81906 mooring warping roller এর জন্য প্রধান ওয়েব পেজ পরামিতি। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি হয়। নীচের লোড কলামটি দড়ি টান শক্তি / স্ট্যান্ডার্ড নির্বাচন রেফারেন্স হিসাবে চিকিত্সা করা হয়,স্বয়ংক্রিয়ভাবে ঘোষিত পণ্য SWL হিসাবে নয়.

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ ডিআইএন ৮১৯০৬ নাম্বার নং ১, ২, ৩, ৫, ৮, ১২, ২০ বা ৩২ নিশ্চিত করুন।

ধাপ ২ঃ দড়ি টান শক্তি রেফারেন্স, দড়ি টাইপ, দড়ি ব্যাসার্ধ, সীসা কোণ, ইনস্টলেশন অবস্থান নিশ্চিত করুন, এবং রোলার একটি প্রতিস্থাপন অংশ বা নতুন বিল্ডিং আইটেম হিসাবে ব্যবহৃত হয় কিনা।

ধাপ ৩ঃ সমন্বয় ব্যবস্থা নিশ্চিত করুনঃ শুধুমাত্র একক রোলার, জাহাজের পাশ / ডেক প্রান্ত ইনস্টলেশন, অথবা প্রকল্পের অঙ্কন দ্বারা নির্দিষ্ট করা হলে DIN 81907 এর মতো একটি শঙ্কুযুক্ত প্যাডেস্টালের সাথে ব্যবহার করুন।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস ইস্পাত, ঢালাই ইস্পাত, নোডুলার ঢালাই লোহা, অথবা প্রকল্প নির্দিষ্ট উপাদান গ্রেড।

ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি স্টোর প্রাইমার, গ্যালভানাইজিং, পোলিশ স্টেইনলেস ফিনিস, চূড়ান্ত পেইন্ট সিস্টেম, বা অন্যান্য লেপ প্রয়োজনীয়তা।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে সার্টিফিকেটের আওতা নিশ্চিত করুনঃ প্রযোজক সার্টিফিকেট, উপাদান সার্টিফিকেট, শ্রেণী সার্টিফিকেট, সাক্ষী পরিদর্শন বা প্রকল্পের প্রয়োজনীয়তা অনুযায়ী অনুমোদন।

ধাপ ৭ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন, যদি পাওয়া যায়।

কাঠামো

Casting roller body | Rope-contact groove / rounded contact surface | Central shaft / pedestal connection area | Bush / sleeve arrangement | Grease nipple and maintenance point | Fasteners and washers | Surface protection

ডিজাইন, কাস্টিং এবং ইঞ্জিনিয়ারিং সুবিধা

• একক ঘূর্ণনশীল রোলার মোরিং কর্ডের দিকনির্দেশনা করতে সাহায্য করে এবং মোরিং অপারেশনগুলির সময় স্থির জাহাজের কাঠামোর বিরুদ্ধে সরাসরি কর্ডের ঘর্ষণ হ্রাস করে।

• ঘূর্ণায়মান বা মেশিনিংয়ের পরে দড়ি-যোগাযোগের পৃষ্ঠটি পরা উচিত এবং মসৃণ করা উচিত যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস পায় এবং মোরিং দড়িগুলি রক্ষা করতে সহায়তা করে।

• বৃহত্তর রোলার ব্যাসার্ধের পরিসীমাটি সমস্ত জাহাজের জন্য একটি অত্যধিক সরলীকৃত মডেল ব্যবহারের পরিবর্তে দড়ি পথ, স্থান সীমাবদ্ধতা এবং স্ট্যান্ডার্ড নামমাত্র নম্বর অনুযায়ী নির্বাচন করতে দেয়।

• ঘূর্ণন, বুশের অবস্থা, তৈলাক্তকরণের অ্যাক্সেস, এবং বন্ধনের অবস্থা গুরুত্বপূর্ণ পরিদর্শন পয়েন্ট কারণ পণ্যটি পুনরাবৃত্তি যোগাযোগের অধীনে একটি দড়ি গাইড হিসাবে কাজ করে।

• ইনস্টলেশনের ভিত্তি, ডেকের প্রান্ত সমর্থন, বা প্যাডেস্টাল কাঠামোটি শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা দড়ি প্রবাহের দিক এবং স্থানীয় শেল কাঠামোর উপর নির্ভর করে পরীক্ষা করা উচিত।

• উপাদান এবং শংসাপত্রের সুযোগ অর্ডার প্রয়োজনীয়তা অনুযায়ী সাজানো যেতে পারে, কিন্তু চূড়ান্ত ডেটা শীট বা উত্পাদন মুক্তির আগে সঠিক উপাদান গ্রেড নিশ্চিত করা আবশ্যক।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ DIN 81906-1999 → যখন জাহাজ নির্মাণকারী বা মালিকের স্পেসিফিকেশন DIN warping roller dimensions প্রয়োজন তখন ব্যবহার করুন।

• নাম্বার নংঃ ১/২/৩/৫/৮/১২/২০/৩২ → স্ট্যান্ডার্ড টেবিল, দড়ি ব্যবস্থা এবং উপলব্ধ ইনস্টলেশন স্পেস অনুযায়ী নির্বাচন করুন।

• রোলার নংঃ একক রোলার → মোরিং লাইনের পথের একক ঘোরানো দড়ি-যোগাযোগের জন্য উপযুক্ত।

• রোপ টেনসিল ফোর্স রেফারেন্সঃ 10 থেকে 320 kN → শুধুমাত্র নির্বাচন রেফারেন্স; চূড়ান্ত SWL বা অনুমোদন লোড প্রকল্প গণনা বা বর্গ প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

• উপাদানঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস স্টিল, ঢালাই ইস্পাত, নোডুলার ঢালাই লোহা → চূড়ান্ত গ্রেড এবং মান সম্মতি উদ্ধৃতি আগে নিশ্চিত করা হবে।

• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার / গ্যালভানাইজড / পোলিশ / কাস্টমাইজড → পাত্রে লেপ স্পেসিফিকেশন এবং জারা পরিবেশ অনুযায়ী নির্বাচন করুন।

• মেলে এমন প্যাডেস্টালঃ DIN 81907 শঙ্কুযুক্ত প্যাডেস্টাল বিবেচনা করা যেতে পারে যখন নির্দিষ্ট → প্যাডেস্টাল ইন্টারফেস এবং ইনস্টলেশন অঙ্কন নিশ্চিত করা উচিত।

• সার্টিফিকেটের প্রয়োজনীয়তাঃ প্রকল্পের আওতা অনুযায়ী পাওয়া যায় → শ্রেণীর সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট, বা উপাদান সার্টিফিকেট অর্ডার করার আগে সম্মত করা উচিত।

কিভাবে কাজ করে

Mooring rope approaches the roller → Rope contacts the rounded rotating surface → Roller turns with rope movement → Local rubbing is reduced → Load path is transferred through the roller support / pedestal to the vessel structure → Inspection and lubrication are carried out during service

অ্যাপ্লিকেশন

Sea-going vessels | Inland vessels | Mooring stations | Shipside fairlead arrangements | Deck edge rope guidance | Harbor mooring | Vessel shifting operations | Replacement of DIN 81906 warping rollers

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: DIN 81906 দড়ি টান শক্তি পণ্য SWL সঙ্গে একই?

উত্তর 1: না। সরবরাহিত টেবিল একটি দড়ি টান শক্তি / নির্বাচন রেফারেন্স দেয়। এটি সরাসরি প্রকল্প গণনা ছাড়া SWL, MBL, ব্রেকিং লোড, বা পরীক্ষা লোড হিসাবে লেখা উচিত নয়,জাহাজের ব্যবস্থা পর্যালোচনা, এবং অনুমোদনের প্রয়োজনীয়তা।

প্রশ্ন ২ঃ এই রোলারটি DIN 81907 শঙ্কুযুক্ত প্যাডেস্টালের সাথে ব্যবহার করা যেতে পারে?

A2: এটি বিবেচনা করা যেতে পারে যখন জাহাজের অঙ্কন বা প্রকল্পের স্পেসিফিকেশনের জন্য একটি অনুরূপ শঙ্কুযুক্ত পদাঙ্ক বিন্যাস প্রয়োজন।এবং স্থানীয় শক্তিশালীকরণ অঙ্কন দ্বারা নিশ্চিত করা উচিত.

প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কী নিশ্চিত করা উচিত?

A3: DIN 81906 নাম্বার, দড়ি বিন্যাস, ইনস্টলেশন অবস্থান, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, শংসাপত্রের সুযোগ, পরিমাণ, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।ভুল নির্বাচন এড়াতে জাহাজের অঙ্কন বা প্রতিস্থাপনের ছবি সহায়ক.

DIN81906 কাস্টিং স্টীল মোরিং ওয়ার্পিং রোলারের অঙ্কন
