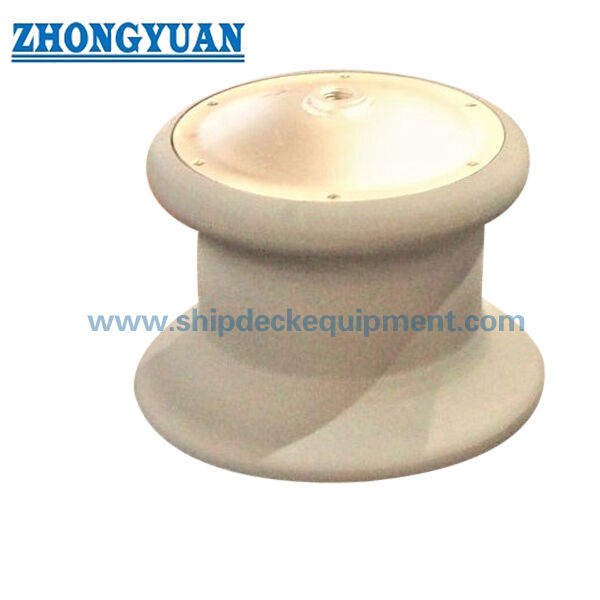

কাস্ট স্টীল সিঙ্গল রোলার ফায়ারলিড জাহাজের মোরিংয়ের জন্য ডাস্ট কভার সহ। CB/T 3861-2011 টাইপ A

ঢালাই ইস্পাত একক রোলার ফেয়ারলিড ডাস্ট কভার সহ জাহাজের নোঙর করার জন্য | CB/T 3861-2011 টাইপ A

পণ্যের সংক্ষিপ্ত বিবরণ

ধুলো আচ্ছাদন সহ CB/T 3861-2011 টাইপ A একক রোলার ফেয়ারলিড হল একটি জাহাজের নোঙর দড়ি গাইড যা একটি উল্লম্ব রোলার ব্যবহার করে, কোনও ভিত্তি ছাড়াই। এটি ডেক বা বালওয়ার্ক নোঙর অবস্থানে ফাইবার দড়ি বা ইস্পাত তারের দড়ি গাইড করার জন্য ব্যবহৃত হয় যেখানে দড়ি কোণ নিয়ন্ত্রিত পুনঃনির্দেশনা প্রয়োজন এবং স্লাইডিং যোগাযোগ হ্রাস করা হয়। দুটি বা তিনটি একক রোলার একটি গ্রুপ হিসাবেও সাজানো যেতে পারে যখন নোঙর বিন্যাসের জন্য বিভিন্ন দিক থেকে দড়ি নির্দেশনার প্রয়োজন হয়।

এই পৃষ্ঠাটি ঢালাই ইস্পাত রোলার, শ্যাফ্ট এবং কপার-বুশের চলার গুণমান, তৈলাক্তকরণের অবস্থা এবং উপরের ধুলো আচ্ছাদনের প্রতিরক্ষামূলক কার্যাবলী উপর দৃষ্টি নিবদ্ধ করে। রোলার ব্যাস, SWL, দড়ির প্রকার, দড়ির ব্যাস, ইনস্টলেশন অবস্থান, দড়ি চালনার দিক, জাহাজের কাঠামো, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের প্রয়োজনীয়তা অনুসারে ফেয়ারলিড নির্বাচন করা উচিত। এটি একটি নোঙর দড়ি গাইড এবং এটিকে উত্তোলন যন্ত্র হিসাবে বিবেচনা করা উচিত নয়।

দ্রুত স্পেসিফিকেশন

• মান এবং প্রকার: CB/T 3861-2011 ফর্ম A / টাইপ A → জাহাজের নোঙর দড়ি নির্দেশনার জন্য ধুলো আচ্ছাদন সহ একক রোলার ফেয়ারলিড।
• রোলার ব্যাস পরিসীমা: 100–450 মিমি → জাহাজের বিন্যাস অনুসারে ছোট থেকে বড় নোঙর দড়ি নির্দেশনার অবস্থানগুলি অন্তর্ভুক্ত করে।
• SWL পরিসীমা: 54–617 kN → পণ্যের নির্বাচনের জন্য সরবরাহকৃত ফেয়ারলিড কাজের লোডের ভিত্তি; এটি দড়ির ভাঙার লোডের সাথে মেশানো উচিত নয়।
• রেফারেন্স দড়ি পরিসীমা: ফাইবার দড়ি 28–80 মিমি এবং 6×37 ইস্পাত তারের দড়ি 12.0–44.0 মিমি → রোলার আকারের সাথে দড়ির ব্যাস মেলানোর জন্য সহায়ক।
• রোলার বিন্যাস: ভিত্তি ছাড়া একক রোলার → দড়ির পথ মাল্টি-অ্যাঙ্গেল নির্দেশনার প্রয়োজন হলে দুটি বা তিনটি রোলার একটি গ্রুপ হিসাবে ব্যবহার করা যেতে পারে।
• চলমান উপাদান: ঢালাই ইস্পাত রোলার, শক্তিশালী শ্যাফ্ট, কপার বুশ, এবং তৈলাক্তকরণ ইন্টারফেস → নমনীয় ঘূর্ণন সমর্থন করে এবং দড়ির ঘর্ষণ হ্রাস করে।
• ধুলো আচ্ছাদন: রোলার অ্যাসেম্বলির উপরে প্রতিরক্ষামূলক আচ্ছাদন → উপরের শ্যাফ্ট এবং বুশ এলাকার লবণ স্প্রে, ময়লা এবং ক্ষয় থেকে সরাসরি এক্সপোজার কমাতে সাহায্য করে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ করা, বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।

প্রধান প্রযুক্তিগত পরামিতি

CB/T 3861-2011 টাইপ A একক রোলার ফেয়ারলিড ধুলো আচ্ছাদন সহ প্রধান ওয়েবপেজ নির্বাচন ডেটা। মাত্রাগুলি মিমি-তে রয়েছে যদি না অন্যথায় উল্লেখ করা হয়।

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ 1: জাহাজের নোঙর বিন্যাস অনুসারে CB/T 3861-2011 ফর্ম A / টাইপ A এবং প্রয়োজনীয় রোলার ব্যাস 100 থেকে 450 মিমি পর্যন্ত নিশ্চিত করুন।

ধাপ 2: দড়ির প্রকার, ফাইবার দড়ির ব্যাস বা 6×37 ইস্পাত তারের দড়ির ব্যাস এবং প্রকল্পের লোড ভিত্তি নিশ্চিত করুন। নকশা পর্যালোচনা ছাড়া দড়ির ভাঙার লোডকে ফেয়ারলিড SWL হিসাবে বিবেচনা করবেন না।

ধাপ 3: প্রকল্পের জন্য একক রোলার, দুই-রোলার গ্রুপ বা তিন-রোলার গ্রুপ প্রয়োজন কিনা তা নিশ্চিত করুন, যার মধ্যে দড়ি চালনার দিক, ইনস্টলেশন অবস্থান এবং উপলব্ধ স্থান অন্তর্ভুক্ত।

ধাপ 4: রোলার, শ্যাফ্ট, ধুলো আচ্ছাদন এবং কপার বুশের জন্য উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন। চূড়ান্ত উপাদানের গ্রেড এবং ট্রেসেবিলিটি অর্ডার স্পেসিফিকেশন অনুসরণ করবে।

ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, পালিশ করা স্টেইনলেস স্টিল সারফেস, বা অন্য নির্দিষ্ট আবরণ ব্যবস্থা।

ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্প-নির্দিষ্ট পরিদর্শন প্রয়োজনীয়তা।

ধাপ 7: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন বা রেফারেন্স ছবি, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় প্রদান করুন।

গঠন

উপরের ধুলো আচ্ছাদন | ঢালাই ইস্পাত রোলার | উল্লম্ব শ্যাফ্ট | কপার বুশ | তৈলাক্তকরণ ইন্টারফেস | মসৃণ দড়ি-যোগাযোগের ব্যাসার্ধ | ভিত্তি ছাড়া একক রোলার | প্রকল্প-নির্দিষ্ট মাউন্টিং বিন্যাস

ঢালাই, শ্যাফ্ট ও তৈলাক্তকরণের সুবিধা

• ঢালাই ইস্পাত রোলার নির্মাণ নিয়ন্ত্রিত ঢালাই গুণমান, মাত্রিক নির্ভুলতা এবং নোঙর দড়ি নির্দেশনার জন্য একটি মসৃণ দড়ি-যোগাযোগের পৃষ্ঠের উপর দৃষ্টি নিবদ্ধ করে।
• রোলারটি শ্যাফ্ট এবং কপার বুশের চারপাশে অবাধে ঘোরানো উচিত। নমনীয় ঘূর্ণন দড়ি-যোগাযোগের এলাকায় স্লাইডিং ঘর্ষণ হ্রাস করে এবং নোঙর অপারেশনের সময় দড়ির পৃষ্ঠের ক্ষয় সীমিত করতে সাহায্য করে।
• শ্যাফ্টের শক্তি, বুশের ক্লিয়ারেন্স এবং শ্যাফ্ট-বুশ ফিট পরিবর্তনশীল দড়ি কোণের অধীনে স্থিতিশীল ঘূর্ণনের জন্য গুরুত্বপূর্ণ। চূড়ান্ত শ্যাফ্ট এবং বুশের বিবরণ প্রকল্পের অঙ্কন বা মানক প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।
• একটি নির্দিষ্ট কপার-অ্যালয় বুশ অর্ডার প্রয়োজনীয়তা অনুসারে সরবরাহ করা যেতে পারে, যা স্থিতিশীল বিয়ারিং যোগাযোগ এবং তৈলাক্তকরণ সঠিকভাবে প্রয়োগ করা হলে ব্যবহারিক রক্ষণাবেক্ষণের অ্যাক্সেস বজায় রাখতে সাহায্য করে।
• উপরের ধুলো আচ্ছাদন উপরের চলমান এলাকাতে সরাসরি লবণ স্প্রে, বৃষ্টির জল, ধুলো এবং ডেক দূষণ প্রবেশ কমাতে সাহায্য করে, যা উন্নত ক্ষয় প্রতিরোধ এবং দীর্ঘ রক্ষণাবেক্ষণের ব্যবধান সমর্থন করে।
• পরিষেবার সময় তৈলাক্তকরণের অবস্থা বজায় রাখা উচিত। সঠিক গ্রীসিং রোলার আটকে যাওয়া প্রতিরোধ করতে সাহায্য করে এবং একটি অ-ঘূর্ণায়মান রোলারের কারণে দড়ির ক্ষতির ঝুঁকি হ্রাস করে।
• ভিত্তি ছাড়া একক-রোলার নকশা জাহাজ নির্মাণকারী বা ডিজাইনারদের দুটি বা তিনটি ইউনিটকে একটি বিন্যাসে একত্রিত করার অনুমতি দেয় যখন নোঙর দড়ির পথ বিভিন্ন দিক থেকে নির্দেশনার প্রয়োজন হয়।

কাস্টম বৈশিষ্ট্য

• মান: CB/T 3861-2011 → যখন জাহাজের অঙ্কন বা শিপইয়ার্ড স্পেসিফিকেশন CB/T 3861 টাইপ A রোলার ফেয়ারলিড মাত্রা প্রয়োজন হয়।
• প্রকার: ফর্ম A / টাইপ A → উপরের ধুলো আচ্ছাদন সহ একক রোলার ফেয়ারলিড এবং কোনও ভিত্তি নেই।
• রোলার নং: একক রোলার → দড়ি চালনার দিক অনুসারে একা বা দুটি বা তিনটি রোলারের সাথে মিলিতভাবে ব্যবহার করা যেতে পারে।
• রোলার ব্যাস: 100 / 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → দড়ির ব্যাস, SWL এবং ইনস্টলেশন স্থান অনুসারে নির্বাচন করুন।
• SWL: 54–617 kN → ফেয়ারলিড নির্বাচনের জন্য সরবরাহকৃত কাজের লোড মান; দড়ির MBL, পরীক্ষার লোড এবং প্রকল্পের সুরক্ষা ফ্যাক্টর আলাদাভাবে বিবেচনা করা উচিত।
• উপকরণ: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টিল, ঢালাই ইস্পাত, বা নডুলার কাস্ট আয়রন → রোলার, শ্যাফ্ট, বুশ এবং কভারের জন্য চূড়ান্ত উপাদানের গ্রেড উৎপাদনের আগে নিশ্চিত করতে হবে।
• কপার বুশ: প্রকল্পের স্পেসিফিকেশন অনুসারে উপলব্ধ → উপাদানের গ্রেড, খাঁজ নকশা এবং তৈলাক্তকরণের বিবরণ যদি পরিদর্শনের জন্য প্রয়োজন হয় তবে নিশ্চিত করতে হবে।
• ধুলো আচ্ছাদন: রোলার অ্যাসেম্বলির জন্য উপরের আচ্ছাদন → উপরের শ্যাফ্ট এবং বুশ এলাকাকে সামুদ্রিক পরিবেশগত এক্সপোজার থেকে রক্ষা করতে সাহায্য করে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ করা বা কাস্টমাইজড চিকিত্সা → চূড়ান্ত ফিনিশ জাহাজের পেইন্টিং বা ক্ষয় সুরক্ষা প্রয়োজনীয়তা অনুসরণ করে।
• কাস্টমাইজেশন: উপলব্ধ → অ-মানক উপাদান, আবরণ, পরিদর্শন, বা অঙ্কন অভিযোজন প্রকল্প এবং ক্লাস প্রয়োজনীয়তার বিরুদ্ধে পর্যালোচনা করা উচিত।

কিভাবে কাজ করে

নোঙর দড়ি ফেয়ারলিডের কাছে আসে → দড়ি মসৃণ ঘূর্ণায়মান রোলারের সাথে যোগাযোগ করে → রোলার শ্যাফ্ট এবং কপার বুশের চারপাশে ঘোরে → তৈলাক্তকরণ শ্যাফ্ট-বুশ ঘর্ষণ হ্রাস করে → ধুলো আচ্ছাদন উপরের চলমান এলাকা রক্ষা করে → দড়ির দিকটি দড়ির পৃষ্ঠের ক্ষয় হ্রাস করে নির্দেশিত হয়

অ্যাপ্লিকেশন

জাহাজের নোঙর স্টেশন | ডেক দড়ি নির্দেশনা | বালওয়ার্ক দড়ি চালনার বিন্যাস | টাগবোট | ওয়ার্কবোট | কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | নতুন নির্মাণ প্রকল্প | মেরামত এবং প্রতিস্থাপন প্রকল্প

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

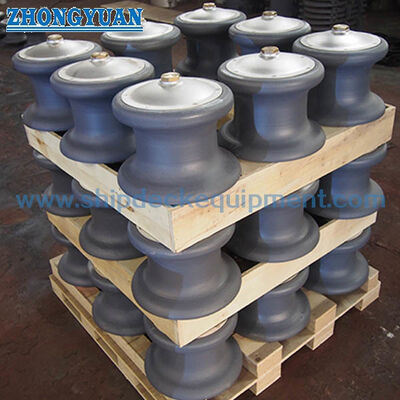

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: সঠিক রোলার ব্যাস কিভাবে নির্বাচন করা উচিত?

উত্তর 1: দড়ির প্রকার, দড়ির ব্যাস, SWL প্রয়োজনীয়তা, দড়ি চালনার দিক, ইনস্টলেশন স্থান এবং জাহাজের নোঙর বিন্যাস অঙ্কন অনুসারে রোলার ব্যাস নির্বাচন করুন। গ্রুপ করা বিন্যাসের জন্য, প্রতিটি রোলারের আপেক্ষিক অবস্থানও নিশ্চিত করা উচিত।

প্রশ্ন 2: শ্যাফ্ট, কপার বুশ এবং তৈলাক্তকরণ কেন গুরুত্বপূর্ণ?

উত্তর 2: এই অংশগুলি দড়ির যোগাযোগের অধীনে রোলার অবাধে ঘোরে কিনা তা প্রভাবিত করে। একটি ভাল-মিলিত শ্যাফ্ট এবং কপার বুশ সঠিক তৈলাক্তকরণ সহ স্লাইডিং ঘর্ষণ কমাতে পারে, নোঙর দড়ির পৃষ্ঠকে রক্ষা করতে সাহায্য করে এবং অপারেশনের সময় রোলার আটকে যাওয়ার ঝুঁকি কমায়।

প্রশ্ন 3: এই ফেয়ারলিডের সাথে ক্লাস শংসাপত্র সরবরাহ করা যেতে পারে?

উত্তর 3: অর্ডার সুযোগ এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে ক্লাস শংসাপত্র বা সাক্ষী পরিদর্শন ব্যবস্থা করা যেতে পারে। প্রয়োজনীয় ক্লাস সোসাইটি, উপাদানের ট্রেসেবিলিটি, পরিদর্শন আইটেম এবং শংসাপত্রের প্রকার উদ্ধৃতির আগে নিশ্চিত করা উচিত।
