জাহাজ নোঙর করার জন্য ৪-রোলার ইউনিভার্সাল ফেয়ারলেড | JIS F 2026-1980 টাইপ এ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2026-1980 | টাইপ: | টাইপ ক |
|---|---|---|---|
| রোলার ব্যাস: | 140 ~ 315 মিমি | ওজন: | 187~1232 কেজি |
| উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | জেআইএস এফ 2026-80 চার রোলার ফেয়ারলেড,চারটি বেলন ফেয়ারলেড,টাইপ করুন উইঞ্চ রোলার ফেয়ারেলিয়াড |
||
পণ্যের বর্ণনা
4-রোলার ইউনিভার্সাল ফায়ারলিড জাহাজ মোরিং জন্য JIS F 2026-1980 টাইপ A
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2026-1980 টাইপ এ ফায়ারলিড একটি চার রোলার অনুভূমিক রোলার ফায়ারলিড যা জাহাজের মোরিং ব্যবস্থাগুলিতে একটি দড়ি গাইড হিসাবে ব্যবহৃত হয়।এর চারটি রোলার কনফিগারেশনে দড়ি খোলার চারপাশে উল্লম্ব এবং অনুভূমিক রোলারগুলি একত্রিত হয় যাতে একটি মোরিং লাইন স্থির ডেক প্রান্তের বিরুদ্ধে সরাসরি ঘষা না করেই লিডের দিক পরিবর্তন করতে পারেপণ্যটি সাধারণত জাহাজের মোরিং বিন্যাস, প্রযোজ্য টেলিগ্রাম-রোড ব্যাসার্ধ, ইনস্টলেশন অবস্থান এবং সমর্থনকারী ডেক কাঠামোর সাথে একসাথে নির্বাচন করা হয়।
JIS F 2026-1980 এর অধীনে, টাইপ A হল চারটি রোলার ফর্ম; একই মানটি বিভিন্ন রোলার বিন্যাস সহ টাইপ BR এবং টাইপ BL কনফিগারেশনগুলিও অন্তর্ভুক্ত করে।নামমাত্র আকার 140 থেকে 315 প্রযোজ্য তারের দড়ি ব্যাসার্ধ 18 থেকে 42 এর সাথে যুক্ত.5 মিমি। এই মানদণ্ডে উপাদানগুলির সময়সূচী, চাক্ষুষ গুণমান এবং মসৃণ রোলার অপারেশন নির্দিষ্ট করা হয়েছে। লোড রেটিং, ডেক শক্তিশালীকরণ,প্রজেক্ট স্পেসিফিকেশন এবং অনুমোদিত পাত্রে অঙ্কন থেকে পৃথকভাবে লেপ সিস্টেম এবং সার্টিফিকেট সুযোগ নিশ্চিত করা উচিত.
দ্রুত বিবরণী
• পণ্যের ধরনঃ ৪ রোলার ইউনিভার্সাল ফায়ারলিড/ফায়ারলিড যা অনুভূমিক রোলার সহ ব্যবহার করা হয় → যা অনুভূমিক এবং উল্লম্ব নেতৃত্বের দিক পরিবর্তন করে মোরিং লাইনগুলিকে গাইড করতে ব্যবহৃত হয়।
• স্ট্যান্ডার্ড এবং প্রকারঃ JIS F 2026-1980 টাইপ A → জাপানি স্ট্যান্ডার্ড দ্বারা সংজ্ঞায়িত চার রোলার কনফিগারেশন।
• নামমাত্র আকারঃ 140 / 160 / 180 / 200 / 250 / 315 → নির্বাচনের জন্য স্ট্যান্ডার্ড নামকরণ ব্যবহার করুন; রোলারের ব্যাসার্ধ হিসাবে এই পরিসীমা বর্ণনা করবেন না।
• প্রযোজ্য তারের-রোড ব্যাসার্ধঃ 18 থেকে 42.5 মিমি → প্রাথমিক আকার নির্বাচনের জন্য রেফারেন্স পরিসীমা; চূড়ান্ত রোড সামঞ্জস্যতা জাহাজের মোরিং পরিকল্পনা অনুসরণ করা উচিত।
• রোলার বিন্যাসঃ 2 উল্লম্ব + 2 অনুভূমিক রোলার → খোলার চারপাশে চার পক্ষের দড়ি-যোগাযোগ গাইডেন্স প্রদান করে।
• রেফারেন্স গণনা করা ভরঃ 187 থেকে 1232 কেজি → টাইপ A এর জন্য রেফারেন্স ভর; চূড়ান্ত উত্পাদিত এবং শিপিং ভর অনুমোদিত উত্পাদন অঙ্কন থেকে নিশ্চিত করা উচিত।
• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ কাঠামোগত ইস্পাত ফ্রেম, ইস্পাত / ইস্পাত-টিউব / ঢালাই ইস্পাত রোলার উপাদান,কার্বন ইস্পাত রোলার পিন এবং ব্রোঞ্জের ঝোপ → পুরানো JIS গ্রেড এবং কোনও আধুনিক সমতুল্য প্রকল্পের জন্য নিশ্চিত করা উচিত.
• পরিদর্শন ভিত্তিঃ দৃষ্টিশক্তি এবং মসৃণ ম্যানুয়াল রোলের ঘূর্ণন → উভয়ই JIS F 2026-1980 এ স্পষ্ট মানের চেক।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2026-1980 টাইপ A এর জন্য প্রধান ওয়েবপৃষ্ঠা নির্বাচন তথ্য। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমিতে রয়েছে। নামমাত্র আকারটি স্ট্যান্ডার্ড পণ্যের নামকরণ;এটি রোলারের ব্যাসার্ধ হিসাবে উপস্থাপন করা উচিত নয়.
| নামমাত্র আকার |
বি১ | ডি১ | এইচ | এল | L1 | তারের দড়ি ডায়া। |
উদ্বোধন (L × W) |
রেফ. মাস কেজি |
| 140 | 355 | 140 | 480 | 515 | 805 | 18 | ১৪৮ × ১৯৫ | 187 |
| 160 | 405 | 160 | 515 | 570 | 890 | 22.4 | ১৫০ × ২০০ | 277 |
| 180 | 455 | 180 | 560 | 620 | 960 | 25 | ১৫০ × ১৯৯ | 387 |
| 200 | 505 | 200 | 590 | 675 | 1049 | 28 | ১৫২ × ২০৪ | 510 |
| 250 | 610 | 250 | 715 | 825 | 1303 | 35.5 | 199 × 253 | 900 |
| 315 | 715 | 300 | 870 | 980 | 1562 | 42.5 | ২৫৩ × ৩০২ | 1232 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ JIS F 2026-1980 টাইপ এ এবং প্রয়োজনীয় নামমাত্র আকারটি জাহাজের মোরিং বিন্যাস বা প্রতিস্থাপন অঙ্কন থেকে নিশ্চিত করুন।
ধাপ ২ঃ প্রযোজ্য দড়ি প্রকার এবং ব্যাস নিশ্চিত করুন। স্ট্যান্ডার্ড টাইপ এ পরিসরের জন্য, রেফারেন্স তারের দড়ি ব্যাসার্ধ 18 থেকে 42.5 মিমি; দড়ি নির্মাণ এবং প্রকৃত সীসা জ্যামিতিও পরীক্ষা করা উচিত।
ধাপ ৩ঃ প্রকল্পের লোড বেস আলাদাভাবে নিশ্চিত করুন। প্রয়োজনীয় SWL বা ডিজাইন লোড, প্রাসঙ্গিক হলে দড়ি MBL, লোড দিক, নিরাপত্তা ফ্যাক্টর বেস এবং শ্রেণীবিভাগের যে কোনও মন্তব্য সরবরাহ করুন।রোপ MBL বা রেফারেন্স রোপ আকার হিসাবে সুষ্ঠু SWL আচরণ করবেন না.
ধাপ ৪ঃ ইনস্টলেশনের জ্যামিতি, ফাউন্ডেশন / ওয়েল্ড ইন্টারফেস, ডেক বেধ, স্থানীয় শক্তিশালীকরণ, রোলার ঘূর্ণন এবং রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য ক্লিয়ারেন্স নিশ্চিত করুন।চূড়ান্ত সমর্থন কাঠামো জাহাজের কাঠামোগত নকশা অংশ রয়ে যায়.
ধাপ ৫ঃ উপাদান সূচি, পুরনো JIS গ্রেডের গ্রহণযোগ্য আধুনিক সমতুল্য, রোলার পিন এবং বুশের প্রয়োজনীয়তা, তৈলাক্তকরণের ব্যবস্থা, পৃষ্ঠ প্রস্তুতি এবং লেপ সিস্টেম নিশ্চিত করুন।
ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শ্রেণীবিভাগ সংস্থার প্রয়োজনীয়তা, পরিদর্শন পরিধি, অনুমোদিত অঙ্কন বা রেফারেন্স ফটো প্রদান করুন।ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়.
কাঠামো
ঢালাই করা ইস্পাত কাঠামো। দুটি উল্লম্ব রোলার। দুটি অনুভূমিক রোলার। রোলার পিনস। ব্রোঞ্জের ঝোপগুলো। তৈলাক্তকরণ পয়েন্ট। দড়ি খোলার। ডেক ইনস্টলেশন ইন্টারফেস।
ডিজাইন / ইঞ্জিনিয়ারিং / গুণগত সুবিধা
• চার-পার্শ্বযুক্ত রোল গাইডিং → উল্লম্ব এবং অনুভূমিক রোলারগুলি খোলার চারপাশে লাইনটি গাইড করে এবং স্থির ইস্পাত প্রান্তগুলির সাথে সরাসরি স্লাইডিং যোগাযোগ হ্রাস করে।
• স্ট্যান্ডার্ডাইজড মাত্রা সিরিজ → ছয়টি নামমাত্র আকারের মাধ্যমে ফায়ারলিডকে জাহাজের বিন্যাস অঙ্কন এবং প্রযোজ্য তারের-রোডের ব্যাসার্ধের সাথে মেলে।
• সুনির্দিষ্ট পিন-এবং-বুশ বিন্যাস → JIS উপাদান সময়সূচী একটি রক্ষণাবেক্ষণযোগ্য ঘূর্ণন ইন্টারফেস সমর্থন করে, কার্বন ইস্পাত রোলার পিন এবং ব্রোঞ্জ বুশ চিহ্নিত করে।
• মানের প্রয়োজনীয়তা হিসাবে মসৃণ রোলার অপারেশন → মানদণ্ডটি ম্যানুয়াল পরিদর্শন চলাকালীন ঘূর্ণন অংশগুলি মসৃণভাবে কাজ করতে বলে।
• কন্ট্রোল করা চাক্ষুষ গুণমান → সমাপ্ত ফায়ারলিডের মধ্যে ফাটল এবং অন্যান্য ত্রুটি থাকা উচিত যা ব্যবহারের জন্য ক্ষতিকারক, সন্তোষজনক সমাপ্তির সাথে।
• ইনস্টলেশন ইঞ্জিনিয়ারিং জাহাজ-নির্দিষ্ট → দড়ি লিড, ডেক রিইনফোর্সমেন্ট,কেবলমাত্র নামমাত্র আকার থেকে অনুমান করার পরিবর্তে ওয়েল্ডের বিবরণ এবং লোড স্থানান্তরটি শিপইয়ার্ড বা নৌ স্থপতির সাথে যাচাই করা উচিত.
কাস্টম অ্যাট্রিবিউট
• স্ট্যান্ডার্ডঃ JIS F 2026-1980 → অনুভূমিক রোলার সহ ফেয়ারলিডগুলির জন্য জাপানি মান।
• প্রকারঃ প্রকার A → চার রোলার কনফিগারেশন; প্রকার BR এবং প্রকার BL একই মান অনুযায়ী পৃথক কনফিগারেশন।
• নামমাত্র আকারঃ 140 / 160 / 180 / 200 / 250 / 315 → পণ্য নির্বাচনের জন্য ব্যবহৃত স্ট্যান্ডার্ড নামকরণ।
• প্রযোজ্য তারের দড়িঃ 18 / 22.4 / 25 / 28 / 35.5 / 42.5 মিমি → ছয়টি নামমাত্র আকারের সাথে সম্পর্কিত রেফারেন্স মান।
• রেফারেন্স গণনা করা ভরঃ 187 / 277 / 387 / 510 / 900 / 1232 কেজি → শুধুমাত্র রেফারেন্স; চূড়ান্ত উত্পাদিত ভর অনুমোদিত অঙ্কন থেকে নিশ্চিত করা উচিত।
• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ JIS লিগ্যাসি উপাদান তালিকা → ফ্রেম, রোলার, পিন এবং ঝোপ বিভিন্ন নির্দিষ্ট উপাদান গ্রুপ ব্যবহার; সমতুল্য আধুনিক গ্রেড নিশ্চিতকরণ প্রয়োজন।
• বুশ / তৈলাক্তকরণ ব্যবস্থাঃ ব্রোঞ্জের বুশের সাথে তৈলাক্তকরণের বিধান → পরিদর্শন এবং তৈলাক্তকরণের জন্য অ্যাক্সেসযোগ্যতা বজায় রাখা।
• এসডব্লিউএল / ডিজাইন লোডঃ নিশ্চিত করতে হবে → কোনও পণ্যের এসডব্লিউএল প্রযোজ্য দড়ি ব্যাস বা নামমাত্র আকার থেকে অনুমান করা উচিত নয়।
• পৃষ্ঠ সুরক্ষাঃ প্রকল্পের স্পেসিফিকেশন অনুযায়ী → ব্লাস্টিং, সামুদ্রিক লেপ, গ্যালভানাইজিং বা অন্যান্য সিস্টেমগুলি প্রকল্প-নির্দিষ্ট সরবরাহের বিকল্প, স্বয়ংক্রিয় JIS প্রয়োজনীয়তা নয়।
• সার্টিফিকেশনঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে → শ্রেণীর অংশগ্রহণ, উপাদান ট্র্যাকযোগ্যতা এবং সাক্ষীর সুযোগ ক্রয় আদেশ এবং অনুমোদনের পদ্ধতির সাপেক্ষে।
কিভাবে কাজ করে
Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure
অ্যাপ্লিকেশন
Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance
সার্টিফিকেশন এবং সুবিধা
উপকরণ সার্টিফিকেট, নির্মাতার পরিদর্শন রেকর্ড, মাত্রা পরিদর্শন,রোলার অপারেশন চেক এবং শ্রেণীবিভাগ-সোসাইটি উপস্থিতি প্রকল্পের প্রয়োজনীয়তা এবং অর্ডার সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে.
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

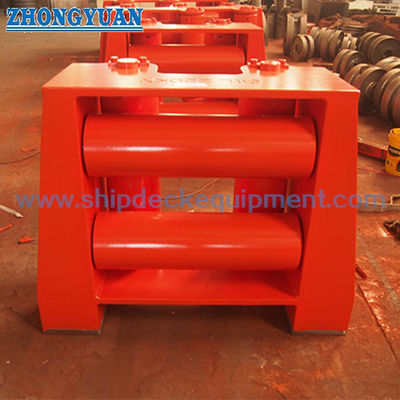

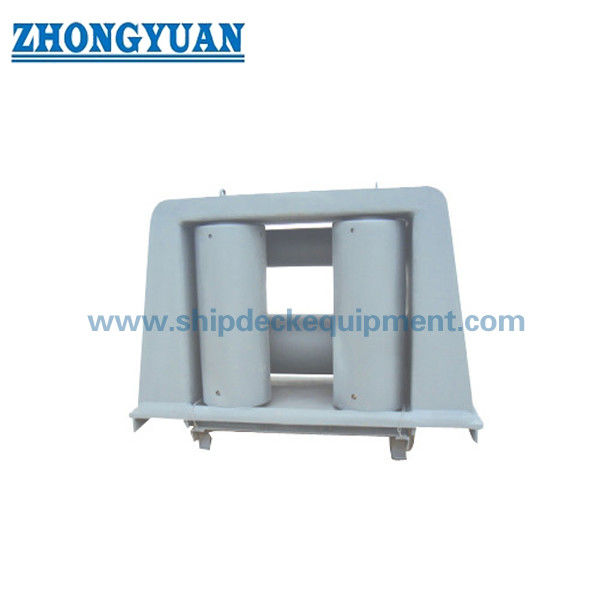

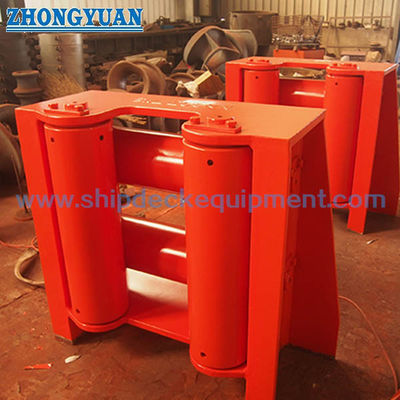

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ JIS F 2026-1980-এ টাইপ এ মানে কি?
A1: টাইপ A হল JIS F 2026-1980 এর অধীনে চারটি রোলার কনফিগারেশন। স্ট্যান্ডার্ডটিতে টাইপ BR এবং টাইপ BL বিন্যাসও অন্তর্ভুক্ত রয়েছে।তাই সঠিক প্রকারটি শুধুমাত্র রোলার গণনার মাধ্যমে বেছে নেওয়ার পরিবর্তে পাত্রে আঁকা থেকে নেওয়া উচিত.
প্রশ্ন ২ঃ ১৪০'৩১৫ এর পরিসীমা কি রোলারের ব্যাসার্ধকে বোঝায়?
A2: না. এটি JIS নামমাত্র আকারের নামকরণ। টাইপ এ এর জন্য ছয়টি নামমাত্র আকার প্রযোজ্য তারের দড়ি ব্যাসার্ধের সাথে 18 থেকে 42.5 মিমি এবং বিভিন্ন ফ্রেম, খোলার এবং রোলার মাত্রার সাথে মিলে যায়.
প্রশ্ন 3: এই মাত্রিক টেবিল থেকে SWL নির্ধারণ করা যেতে পারে?
A3: না. মাত্রা টেবিল এবং প্রযোজ্য দড়ি ব্যাস সরাসরি পণ্য SWL রূপান্তর করা উচিত নয়। প্রয়োজনীয় SWL বা নকশা লোড, দড়ি MBL, সীসা দিক,প্রকল্পের নকশা ভিত্তি থেকে ডেক শক্তিশালীকরণ এবং বর্গ প্রয়োজনীয়তা নিশ্চিত করা উচিত.
