উপরের রোলার সহ CB/T 3062 টাইপ সি ফাইভ-রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি জাহাজের রশি-গাইডিং ফিটিং যা ফ্রিবোর্ড ডেক বা বাল্ওয়ার্ক এলাকায় ব্যবহৃত হয় যেখানে মুরিং বা টোয়িং দড়ি একাধিক দিক থেকে নিয়ন্ত্রিত প্রবেশের প্রয়োজন হয়। বিন্যাস তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলারকে একত্রিত করে ফেয়ারলিড খোলার মাধ্যমে স্টিলের তারের দড়ি বা নাইলনের দড়িকে গাইড করতে এবং স্লাইডিং যোগাযোগ এবং স্থানীয় দড়ির ঘর্ষণ কমিয়ে দেয়।

এই পৃষ্ঠাটি সরবরাহকৃত CB/T 3062-2011 টাইপ সি পণ্য ডেটা থেকে প্রস্তুত করা হয়েছে। CB/T 3062-2011-এর জন্য অনলাইন রেফারেন্স তথ্য একটি রোলার হেড ফেয়ারলিড স্ট্যান্ডার্ড হিসাবে শ্রেণীবিভাগ, প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন নিয়ম, চিহ্নিতকরণ, প্যাকেজিং এবং রোলার হেড ফেয়ারলিডের জন্য পরিবহন কভার করে। সরবরাহ করা সারণী SWL মান প্রদান করে না, তাই লোড মার্কিং, দড়ি সীসা কোণ, হুল শক্তিবৃদ্ধি, এবং শ্রেণী পরিদর্শন সুযোগ উদ্ধৃতির আগে প্রকল্প অঙ্কন বা অফিসিয়াল স্ট্যান্ডার্ড প্রয়োজনীয়তা দ্বারা নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: টাইপ সি ফাইভ-রোলার ইউনিভার্সাল ফেয়ারলিড সহ উপরের রোলার → শিপসাইড রোপ গাইড মুরিং এবং টোয়িং দড়ি দিক নিয়ন্ত্রণের জন্য।
• স্ট্যান্ডার্ড রেফারেন্স: CB/T 3062-2011 → যখন ভেসেল ড্রয়িং CB/T রোলার হেড ফেয়ারলিড ব্যবস্থা নির্দিষ্ট করে তখন ব্যবহার করা হয়।
• রোলার বিন্যাস: 3টি উল্লম্ব রোলার + 2টি অনুভূমিক রোলার → একাধিক প্রবেশের দিক থেকে দড়ির পথ নির্দেশ করে এবং দড়ি জাম্প-অফ ঝুঁকি নিয়ন্ত্রণে সহায়তা করে।
• ইনস্টলেশন অবস্থান: শিপসাইড / ফ্রিবোর্ড ডেক / বাল্ওয়ার্ক সিট → ঢালাই কাঠামো, খোলার ছাড়পত্র এবং স্থানীয় শক্তিবৃদ্ধি উত্পাদনের আগে পরীক্ষা করা উচিত।
• সরবরাহকৃত ডেটা থেকে প্রযোজ্য দড়ি পরিসীমা: স্টিলের তারের দড়ি 19.5-68 মিমি এবং নাইলন দড়ি 36-100 মিমি → চূড়ান্ত দড়ির আকার নির্বাচনের জন্য জাহাজের মুরিং বা টোয়িং ব্যবস্থা অনুসরণ করা উচিত।
• প্রদত্ত প্রধান মাত্রা: E, F, D, d, L, L1, L2, L3, B, B1, B2, H, এবং H1 → ওয়েবপেজ অঙ্কন, আসন বিন্যাস, এবং প্রতিস্থাপন পরীক্ষা করার জন্য দরকারী।
• সরবরাহকৃত ডেটা থেকে ওজন পরিসীমা: 182–4021 কেজি → পরিচালনা, ইনস্টলেশন উত্তোলন, ডেক কাঠামো পর্যালোচনা, প্যাকিং এবং মালবাহী পরিকল্পনার জন্য গুরুত্বপূর্ণ।
• সারফেস ট্রিটমেন্ট: স্যান্ডব্লাস্টিং থেকে Sa 2.5 + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ট্রিটমেন্ট → চূড়ান্ত আবরণ জাহাজের স্পেসিফিকেশন অনুসরণ করা উচিত।

প্রধান প্রযুক্তিগত পরামিতি

CB/T 3062 টাইপ সি ফাইভ-রোলার ইউনিভার্সাল ফেয়ারলিডের সাথে উপরের রোলারের জন্য প্রধান ওয়েবপেজ নির্বাচন ডেটা। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে। একটি ওভার-ওয়াইড ওয়েবপৃষ্ঠা টেবিল এড়াতে সম্পূর্ণ সরবরাহকৃত মাত্রা টেবিলটি ইঞ্জিনিয়ারিং রেফারেন্স বিভাগে রাখা হয়েছে।

দ্রষ্টব্য: ইস্পাত তারের ব্যাস 37.5 মিমি এর জন্য সরবরাহকৃত H মানটি 7780 হিসাবে প্রদর্শিত হবে এবং চূড়ান্ত ডেটাশীট প্রকাশের আগে নিশ্চিত হওয়ার জন্য চিহ্নিত করা হয়েছে।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: প্রয়োজনীয় মান এবং মডেল নিশ্চিত করুন: CB/T 3062-2011 টাইপ সি ফাইভ-রোলার ইউনিভার্সাল ফেয়ারলিড উপরের রোলার সহ।

ধাপ 2: দড়ির ধরন এবং আকার নিশ্চিত করুন: ইস্পাত তারের দড়ি ব্যাস, নাইলন দড়ি ব্যাস, দড়ি নির্মাণ এবং ফেয়ারলিডটি মুরিং, টোয়িং বা প্রতিস্থাপনের জন্য ব্যবহৃত হয় কিনা।

ধাপ 3: দড়ির সীসার দিক, আপেক্ষিক দড়ির কোণ, জাহাজের পাশে খোলা, ফ্রিবোর্ডের ডেক বিন্যাস এবং জাহাজের অঙ্কনের জন্য উপরের রোলারের প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 4: আসন গঠন, ঢালাই ইন্টারফেস, হুল/বাল্ওয়ার্ক রিইনফোর্সমেন্ট, ইনস্টলেশন ক্লিয়ারেন্স, রোলার অপসারণের স্থান এবং রক্ষণাবেক্ষণ অ্যাক্সেস নিশ্চিত করুন।

ধাপ 5: উপাদান প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টীল, বা প্রকল্প-নির্দিষ্ট উপাদান গ্রেড; প্রয়োজনে খাদ, গুল্ম, রোলার এবং ফ্রেম উপাদান বরাদ্দ নিশ্চিত করুন।

ধাপ 6: পৃষ্ঠ চিকিত্সা, আবরণ সিস্টেম, পরিদর্শন সুযোগ, NDT প্রয়োজনীয়তা, ক্লাস সার্টিফিকেট প্রয়োজনীয়তা, পরিমাণ, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় প্রসবের সময় নিশ্চিত করুন।

ধাপ 7: GA অঙ্কন, শিপসাইড বিন্যাস অঙ্কন, বিদ্যমান ফেয়ারলিড ফটো, দড়ি পাথ স্কেচ, অথবা যদি উপলব্ধ থাকে প্রতিস্থাপন মাত্রা প্রদান করুন।

গঠন

টাইপ সি ফাইভ-রোলার ফ্রেম | তিনটি উল্লম্ব রোলার | উপরের রোলার সহ দুটি অনুভূমিক রোলার | জাহাজের সীট / ঢালাই ফ্রেম | দড়ি-যোগাযোগ রোলার পৃষ্ঠতল | রোলার শ্যাফ্ট এবং ধরে রাখার অংশ | Bulwark / freeboard ডেক ইনস্টলেশন ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা

দড়ি নির্দেশিকা, রোলার এবং ইনস্টলেশন সুবিধা

• টাইপ সি বিন্যাসটি একাধিক দিক থেকে দড়ি প্রবেশকে গাইড করতে তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলার ব্যবহার করে, যা জাহাজের পাশের মুরিং বা টোয়িং স্টেশনগুলিতে কার্যকর যেখানে অপারেশন চলাকালীন লাইনের দিক পরিবর্তন হতে পারে।
• উপরের অনুভূমিক রোলার ফেয়ারলিড খোলার মধ্যে দড়ির পথ নিয়ন্ত্রণ করতে সাহায্য করে এবং জাহাজের বিন্যাস এবং সীসা কোণ সঠিক হলে গাইড পথের বাইরে দড়িতে চড়ার ঝুঁকি কমাতে পারে।
• বেলন যোগাযোগ একটি নির্দিষ্ট পৃষ্ঠের তুলনায় স্লাইডিং ঘর্ষণ কমায়, কিন্তু রোলার ঘূর্ণন, খাদ প্রান্তিককরণ, বুশ অবস্থা, তৈলাক্তকরণ বা ভারবহন নকশা, এবং রক্ষণাবেক্ষণ অ্যাক্সেস প্রকৃত পরিষেবা কর্মক্ষমতা পরীক্ষা করা উচিত।
• মসৃণ বেলন পৃষ্ঠ এবং পরিহিত দড়ি-যোগাযোগ প্রান্ত ইস্পাতের তারের দড়ি এবং নাইলন দড়িতে স্থানীয় পরিধান কমাতে সাহায্য করে। চূড়ান্ত দড়ি জীবন দড়ি নির্মাণ, লোড, লাইন কোণ, পৃষ্ঠ ফিনিস, এবং রক্ষণাবেক্ষণ অবস্থার উপর নির্ভর করে।
• ঢালাই করা আসন এবং ফ্রেম স্থানান্তর দড়ি প্রতিক্রিয়া বাহিনী জাহাজের বা ফ্রিবোর্ড ডেক কাঠামোর মধ্যে; শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা স্থানীয় শক্তিবৃদ্ধি, ঝালাই বিশদ এবং হুল খোলার পরীক্ষা করা উচিত।
• বিভিন্ন উপাদান বিকল্প আলোচনা করা যেতে পারে, কিন্তু রোলার, ফ্রেম, খাদ, গুল্ম, এবং ধরে রাখার অংশগুলির জন্য সঠিক উপাদান গ্রেড উত্পাদন এবং শংসাপত্র প্রস্তুতির আগে নিশ্চিত করা উচিত।
• শ্রেণী পরিদর্শন, উপাদান শংসাপত্র, মাত্রিক পরিদর্শন, এনডিটি, এবং অতিরিক্ত পরীক্ষা প্রকল্পের প্রয়োজনীয়তা এবং সম্মত পরিদর্শনের সুযোগ অনুসারে ব্যবস্থা করা যেতে পারে।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: CB/T 3062-2011 → যখন শিপইয়ার্ড, মালিক, বা নকশা অঙ্কন CB/T রোলার হেড ফেয়ারলিড ব্যবস্থা নির্দিষ্ট করে তখন ব্যবহার করুন।
• টাইপ: উপরের রোলার সহ টাইপ C
• রোলার বিন্যাস: 3টি উল্লম্ব + 2টি অনুভূমিক রোলার → ফেয়ারলিড খোলার চারপাশে অগ্রসর হওয়া বহুমুখী দড়ি সমর্থন করে।
• দড়ির সামঞ্জস্য: স্টিলের তারের দড়ি 19.5-68 মিমি / নাইলন দড়ি 36-100 মিমি সরবরাহকৃত ডেটা থেকে → চূড়ান্ত দড়ি নির্বাচন জাহাজের দড়ি বিন্যাসের সাথে পরীক্ষা করা উচিত।
• ইনস্টলেশন: শিপসাইড / ফ্রিবোর্ড ডেক / বাল্ওয়ার্ক সিট → ঢালাই ইন্টারফেস, কাঠামোগত শক্তিবৃদ্ধি, খোলার আকার এবং রক্ষণাবেক্ষণের ছাড়পত্র নিশ্চিত করা উচিত।
• উপাদান: C-Mn ইস্পাত / হালকা ইস্পাত / স্টেইনলেস স্টীল → সঠিক গ্রেড এবং উপাদান বরাদ্দ উদ্ধৃতি আগে নিশ্চিত করা উচিত.
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার/পলিশড/গ্যালভানাইজড/কাস্টমাইজড → চূড়ান্ত আবরণ জাহাজের স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।
• লোড ডেটা: সরবরাহকৃত টেবিলে SWL প্রদান করা হয়নি → অফিসিয়াল স্ট্যান্ডার্ড টেবিল, প্রকল্প গণনা, বা অনুমোদিত অঙ্কন দ্বারা নিশ্চিত না হওয়া পর্যন্ত SWL চিহ্নিত করবেন না।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → শ্রেণীর শংসাপত্র, উপাদান শংসাপত্র, নির্মাতা শংসাপত্র, এবং সাক্ষী পরিদর্শন উত্পাদন আগে নিশ্চিত করা উচিত।

কিভাবে এটা কাজ করে

মুরিং বা টোয়িং দড়ি শিপসাইড ফেয়ারলেডের কাছে আসে → দড়ি উল্লম্ব এবং অনুভূমিক রোলারগুলির মধ্যে প্রবেশ করে

অ্যাপ্লিকেশন

বাণিজ্যিক জাহাজ | নৌযান যখন অঙ্কন দ্বারা নির্দিষ্ট করা হয় | প্রকল্পের প্রয়োজনীয়তা দ্বারা অনুমোদিত হলে অফশোর সমর্থন জাহাজ | শিপসাইড মুরিং স্টেশন | টোয়িং দড়ি গাইড পজিশন | ফ্রিবোর্ড ডেক দড়ি খোলা | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: টাইপ সি ফাইভ-রোলার ফেয়ারলিড এবং একটি সাধারণ রোলার ফেয়ারলিডের মধ্যে পার্থক্য কী?

A1: টাইপ সি একটি নিয়ন্ত্রিত শিপসাইড খোলার মাধ্যমে দড়িগুলিকে গাইড করতে একটি উপরের রোলার সহ তিনটি উল্লম্ব রোলার এবং দুটি অনুভূমিক রোলারকে একত্রিত করে। এটি আরও উপযুক্ত যেখানে দড়ির পথ পরিবর্তিত হতে পারে এবং জাহাজ আঁকার জন্য মাল্টি-ডিরেকশন দড়ি নির্দেশিকা প্রয়োজন।

প্রশ্ন 2: এই ফেয়ারলিড কি স্টিলের তারের দড়ি এবং নাইলনের দড়ি উভয়ের জন্য ব্যবহার করা যেতে পারে?

A2: হ্যাঁ, সরবরাহ করা টেবিলে 19.5 থেকে 68 মিমি পর্যন্ত স্টিলের তারের দড়ির ব্যাস এবং 36 থেকে 100 মিমি পর্যন্ত নাইলন দড়ির ব্যাস তালিকাভুক্ত করা হয়েছে। চূড়ান্ত নির্বাচন এখনও দড়ি নির্মাণ, দড়ি ব্যাস, লাইন কোণ, নকশা লোড, রোলার আকার, এবং জাহাজের ব্যবস্থা নিশ্চিত করা উচিত।

প্রশ্ন 3: আমরা কি সরবরাহ করা টেবিলের উপর ভিত্তি করে এই ফেয়ারলিডে SWL চিহ্নিত করতে পারি?

A3: সরবরাহ করা টেবিলে SWL মান অন্তর্ভুক্ত নয়, তাই SWL শুধুমাত্র এই ডেটা থেকে চিহ্নিত করা উচিত নয়। অফিসিয়াল স্ট্যান্ডার্ড টেবিল, প্রকল্পের গণনা, অনুমোদিত অঙ্কন এবং ব্যবহারকারী এবং প্রস্তুতকারকের মধ্যে চুক্তি অনুযায়ী লোড চিহ্নিতকরণ নিশ্চিত করা উচিত।

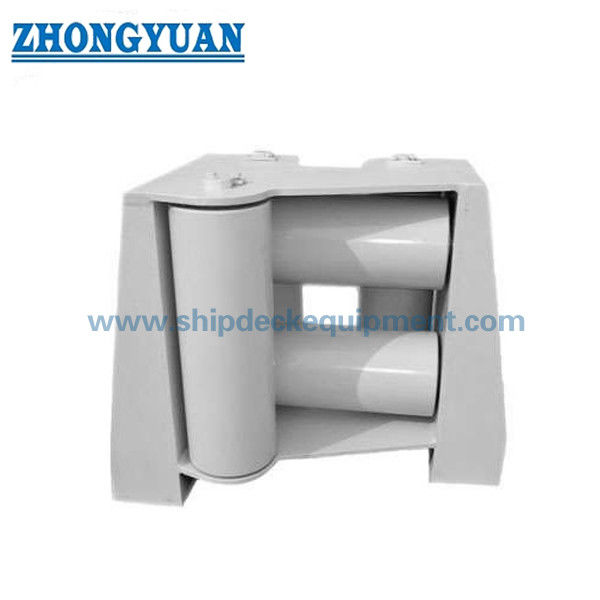

সিবি/টি 3062 টাইপ সি ফাইভ টিউব রোলার ইউনিভার্সাল ফেয়ারলিডের অঙ্কন আপার রোলার শিপ টোয়িং সরঞ্জাম সহ
