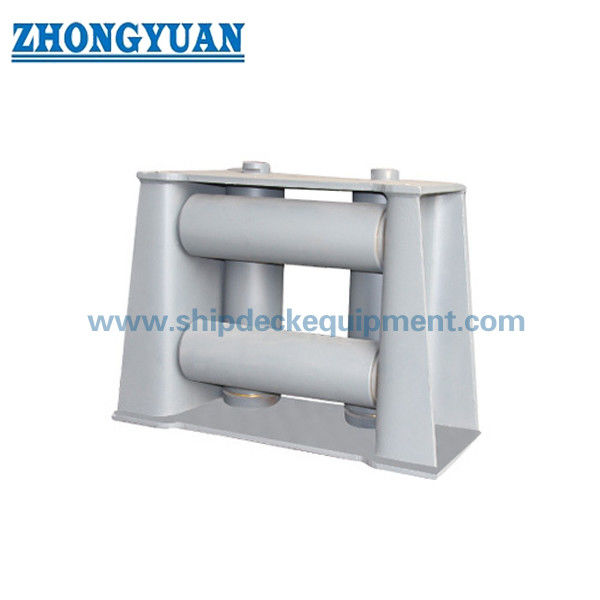

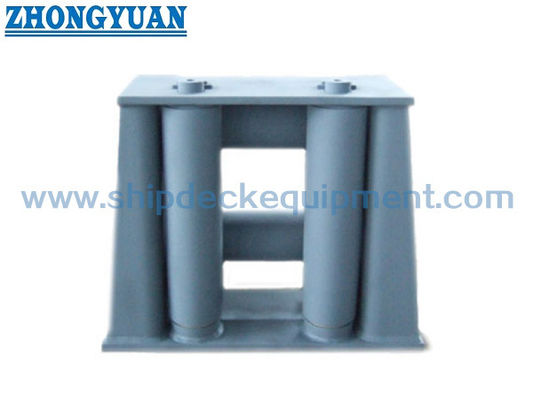

১০০–৩২০ মিমি ফোর-রোলার ইউনিভার্সাল ফেয়ারলেড | সিবি/টি ৩০৬২ টাইপ বি মাল্টি-ডিরেকশনাল মুরিংয়ের জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | টাইপ খ | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল |
|---|---|---|---|
| স্ট্যান্ডার্ড: | CB/T*3062-2011 | রোলার নং: | 4 রোলার |
| ইস্পাত তারের ব্যাস: | 14 ~ 44 মিমি | নাইলন দড়ি ব্যাস: | 36 ~ 100 মিমি |
| ওজন: | 112 কেজি ~ 2441 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | CB/T 3062-2011 চারটি বেলন ফেয়ারলেডস,ইস্পাত CB/T 3062-2011 চারটি বেলন ফেয়ারলেডস,CCS ডেক মুরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
100 ¢ 320 মিমি চার রোলার ইউনিভার্সাল ফায়ারলিড -- CB/T 3062 টাইপ B মাল্টি-ডাইরেকশনাল মোরিং জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
CB/T 3062 টাইপ B চার রোলার ইউনিভার্সাল ফেয়ারলিড জাহাজের ডেকের মাল্টি-ডাইরেকশনাল মোরিং দড়ি গাইডিংয়ের জন্য ডিজাইন করা হয়েছে।
কাঠামোটি দুটি উল্লম্ব এবং দুটি অনুভূমিক রোলার নিয়ে গঠিত, যা লোড বিতরণের সাথে চারটি দিক থেকে দড়ি গাইডেন্সের অনুমতি দেয়।
এটি জটিল মোরিং অবস্থার জন্য উপযুক্ত যেখানে দড়ি দিক পরিবর্তিত হয়, কম দড়ি পরিধান এবং স্থিতিশীল অপারেশন প্রদান করে।
ইঞ্জিনিয়ারিং ইনসাইট (কেন এই ডিজাইন)
মাল্টি-ডাইরেকশন মোরিং অবস্থার মধ্যে, দড়ি লোড সমানভাবে বিতরণ করা হয় না।
চারটি রোলার কনফিগারেশন একাধিক যোগাযোগের পয়েন্টে লোড বিতরণ করে, স্থানীয় চাপ হ্রাস করে এবং সুরক্ষা উন্নত করে।
এই নকশাটি দড়ি বাঁকানো এবং ঘর্ষণকে কমিয়ে দেয়, যা সেবা জীবনকে দীর্ঘায়িত করে।
দ্রুত বিবরণী
রোলার কনফিগারেশনঃ ৪টি রোলার (২টি উল্লম্ব + ২টি অনুভূমিক) → মাল্টি-ডিরেকশন গাইডিং
রোলার ব্যাসার্ধ পরিসীমাঃ 100 √ 320 মিমি → দড়ি সামঞ্জস্য
SWL পরিসীমাঃ 54-533 kN → লোড রেফারেন্স
দড়ি প্রকারঃ ইস্পাত তার / নাইলন / সিন্থেটিক → বিস্তৃত প্রয়োগযোগ্যতা
উপাদানঃ ঢালাই ইস্পাত / সি-এমএন ইস্পাত → কাঠামোগত শক্তি
পৃষ্ঠ চিকিত্সাঃ Sa2.5 + ইপোক্সি লেপ → জারা প্রতিরোধের
স্ট্যান্ডার্ডঃ CB/T 3062-2011 → শিল্প সম্মতি
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
প্রধান প্রযুক্তিগত পরামিতি (SWL & আকার)
| নামমাত্র আকার |
ইস্পাত তার দড়ি ডায়া। |
নাইলন দড়ি | এসডব্লিউএল (কেএন) |
বি | বি১ | বি২ | ডি | এইচ | H1 | এল | L1 | L2 | L3 | t | ওজন (কেজি) |
| 100 | 14 | 36 | 54 | 238 | 194 | 108 | 102 | 508 | 330 | 644 | 416 | 300 | 544 | 10 | 112 |
| 120 | 16 | 40 | 70 | 280 | 232 | 128 | 121 | 552 | 360 | 728 | 456 | 320 | 608 | 12 | 169 |
| 140 | 18 | 45 | 89 | 304 | 250 | 138 | 140 | 606 | 405 | 776 | 480 | 330 | 646 | 14 | 227 |
| 150 | 20 | 70 | 110 | 346 | 288 | 158 | 152 | 670 | 435 | 880 | 540 | 370 | 730 | 16 | 328 |
| 160 | 22 | 80 | 133 | 370 | 308 | 168 | 168 | 710 | 470 | 940 | 580 | 400 | 780 | 18 | 388 |
| 180 | 26 | 85 | 186 | 417 | 345 | 190 | 194 | 770 | 380 | 1030 | 620 | 420 | 850 | 20 | 620 |
| 200 | 28 | 95 | 216 | 459 | 385 | 210 | 219 | 820 | 410 | 1136 | 686 | 460 | 936 | 22 | 789 |
| 230 | 32 | 100 | 282 | 521 | 445 | 240 | 245 | 910 | 450 | 1256 | 746 | 490 | 1026 | 25 | 1067 |
| 260 | 36 | 100 | 357 | 590 | 500 | 270 | 273 | 1000 | 500 | 1430 | 850 | 560 | 1170 | 28 | 1585 |
| 320 | 44 | 100 | 533 | 714 | 620 | 330 | 325 | 1130 | 570 | 1690 | 990 | 640 | 1370 | 30 | 2441 |
ইঞ্জিনিয়ারিং ভ্যালিডেশন ও টেস্টিং
কাঠামোগত শক্তি এবং লোড বিতরণ যাচাই করার জন্য ফিনিট এলিমেন্ট বিশ্লেষণ (এফইএ) করা হয়।
এসডব্লিউএল পারফরম্যান্স যাচাই করার জন্য অনুরূপ পণ্যগুলিতে লোড টেস্টিং করা হয়েছে।
নকশা এবং উৎপাদন শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা পূরণ করে।
কাঠামো
উপরের রোলার∙ নীচের অনুভূমিক রোলার∙ উল্লম্ব রোলার∙ পিন শ্যাফ্ট∙ বুশ বিয়ারিং∙ ফ্রেম কাঠামো
ফায়ারলিড টাইপ তুলনা
3 রোলার ফায়ারলিড → মাঝারি লোডের অবস্থার জন্য স্ট্যান্ডার্ড দিকনির্দেশক গাইডিং
4 রোলার ফেয়ারলিড → মাল্টি-ডাইরেকশন গাইডিং আরও ভাল লোড বিতরণ এবং কম দড়ি চাপ সহ
উন্মুক্ত টাইপ ফায়ারলিড → নমনীয় দড়ি প্রবেশ, পরিবর্তনশীল দড়ি কোণ জন্য উপযুক্ত
বন্ধ টাইপ ফায়ারলিড → নিয়ন্ত্রিত দড়ি পথ, লোড অধীনে দড়ি অব্যাহতি প্রতিরোধ করে
নির্বাচন টিপঃ
জটিল মোরিং শর্ত বা মাল্টি-দিকের দড়ি লিডগুলির জন্য, 4 রোলার ফায়ারলিডের প্রস্তাব দেওয়া হয়।
আপনার জাহাজের জন্য কোন ধরণের ফায়ারলিড উপযুক্ত তা নিশ্চিত নন?
আমাদের সাথে যোগাযোগ করুন আমরা আপনার দড়ি আকার, লোড এবং কাজের অবস্থার উপর ভিত্তি করে সঠিক কনফিগারেশন সুপারিশ করবে।
কাঠামোগত অপ্টিমাইজেশান
অপ্টিমাইজড লুব্রিকেশন সিস্টেম মসৃণ ঘূর্ণন এবং দীর্ঘমেয়াদী অপারেশন নিশ্চিত করে।
বুশ বিয়ারিং ডিজাইন পরিধান প্রতিরোধের এবং লোড স্থানান্তর দক্ষতা উন্নত করে।
পিন শ্যাফ্টটি প্রাথমিক লোড বহনকারী উপাদান হিসাবে ডিজাইন করা হয়েছে।
উপাদান ও পৃষ্ঠতল বিকল্প
রোলারগুলি ক্ষয় প্রতিরোধের জন্য সম্পূর্ণ স্টেইনলেস স্টিল বা স্টেইনলেস স্টিলের আচ্ছাদনে তৈরি করা যেতে পারে।
রিংয়ের পরিধান কমাতে রোলারগুলিতে সিন্থেটিক উপাদান সুরক্ষা স্তর যুক্ত করা যেতে পারে।
স্থল মসৃণ পৃষ্ঠ দড়ি রক্ষা করে এবং সেবা জীবন উন্নত।
নির্বাচন নির্দেশিকা
ধাপ ১ ️ রোলের আকার নির্বাচন করুন → দড়ি ব্যাসের উপর ভিত্তি করে
ধাপ ২ ️ রোপের ধরন নিশ্চিত করুন → ইস্পাত তার / সিন্থেটিক
ধাপ ৩ ️ রোপের দিকনির্দেশনা নিশ্চিত করুন → বহু দিকনির্দেশনার প্রয়োজনীয়তা
ধাপ 4 ️ লোড প্রয়োজনীয়তা নিশ্চিত করুন → SWL উল্লেখ করুন
ধাপ ৫ ️ ইনস্টলেশনের অবস্থান → ডেকের অবস্থান নিশ্চিত করুন
সঠিক আকার বা লোড নির্বাচন সাহায্য প্রয়োজন? প্রকৌশল সহায়তা জন্য আমাদের সাথে যোগাযোগ করুন.
কাস্টম অ্যাট্রিবিউট
চার রোলার কাঠামো → মাল্টি-ডাইরেকশন কন্ট্রোল
FEA যাচাইকৃত নকশা → নির্ভরযোগ্য শক্তি
পরীক্ষিত SWL → প্রমাণিত কর্মক্ষমতা
ঝোপের বেয়ারিং → মসৃণ ঘূর্ণন
ক্ষয় প্রতিরোধী বিকল্প → বর্ধিত সেবা জীবন
অনুসন্ধান গাইড
দয়া করে রোপের ব্যাসার্ধ, রোপের ধরণ, প্রয়োজনীয় লোড, ইনস্টলেশনের অবস্থান এবং সার্টিফিকেশন প্রয়োজনীয়তা উল্লেখ করুন।
কোন মডেলটি আপনার জাহাজের জন্য উপযুক্ত তা নিশ্চিত না হলে আমাদের সাথে যোগাযোগ করুন।
কিভাবে কাজ করে
দড়ি একাধিক রোলারের মধ্য দিয়ে যায়, ঘর্ষণ এবং পরিধান হ্রাস করার সময় লোড এবং গাইডিং দিক বিতরণ করে।
অ্যাপ্লিকেশন
জাহাজের মোরিং∙ ট্যাগ অপারেশন∙ অফশোর সাপোর্ট জাহাজ∙ মাল্টি-ডাইরেকশন কর্প গাইডিং
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
অঙ্কন ও ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো উপলব্ধ
অর্ডার
MOQ: ১টি ইউনিট। ডেলিভারিঃ ৩০-৬০ দিন। কাস্টমাইজেশন উপলব্ধ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: চার রোলার ফেয়ারলিড কেন ব্যবহার করা হয়?
উঃ মাল্টি-ডাইরেকশন লোড বিতরণ এবং কম দড়ি পরিধানের জন্য।
প্রশ্ন ২ঃ শক্তি কিভাবে যাচাই করা হয়?
উঃ FEA বিশ্লেষণ এবং লোড টেস্টিং এর মাধ্যমে।
Q3: রোলার কাস্টমাইজ করা যাবে?
উত্তরঃ হ্যাঁ, স্টেইনলেস স্টিল বা সিন্থেটিক সুরক্ষা বিকল্প উপলব্ধ।
