রোল টাইপ অ্যাঙ্কর চেইন স্টপার 42 ¢ 132 মিমি চেইন জন্য। CB / T 3844-2000

৪২-১৩০ মিমি চেইনের জন্য রোলার টাইপ অ্যাঙ্কর চেইন স্টপার | CB/T 3844-2000

পণ্যের সংক্ষিপ্ত বিবরণ

CB/T 3844-2000 রোলার-টাইপ অ্যাঙ্কর চেইন স্টপার হল একটি ডেক-ইনস্টল করা চেইন-ধরে রাখার ডিভাইস যা জাহাজের অ্যাঙ্করিং ব্যবস্থায় অ্যাঙ্কর চেইন সুরক্ষিত করতে এবং উইন্ডলাসের উপর স্থির ভার কমাতে চেইন বল জাহাজের কাঠামোর উপর স্থানান্তর করতে ব্যবহৃত হয়। এটি সাধারণত অ্যাঙ্কর উইন্ডলাস এবং হউস পাইপের মধ্যে অ্যাঙ্কর-চেইন লাইনে ইনস্টল করা হয়।

এই পৃষ্ঠাটি CB/T 3844-2000 এর অধীনে ৪২-১৩০ মিমি গ্রেড ১, গ্রেড ২ এবং গ্রেড ৩ অ্যাঙ্কর চেইনের জন্য ৪৪-১৩০ পর্যন্ত নামমাত্র আকারগুলি কভার করে। ২০০০ সালের সংশোধনে সরাসরি ঢালাইয়ের জন্য ডেকে প্রসারিত একটি ঢালাই করা ইস্পাত-প্লেট বডি ব্যবহার করা হয়েছে এবং স্টপার-ব্লেডের থ্রাস্ট এলাকায় সাইড প্লেটগুলিকে শক্তিশালী করা হয়েছে। চূড়ান্ত চেইন-স্টপার উচ্চতা, চেইন প্রবেশ/প্রস্থান কোণ এবং চেইন-লাইন অ্যালাইনমেন্ট জাহাজের বিন্যাস এবং অনুমোদিত ইনস্টলেশন অঙ্কনের সাথে পরীক্ষা করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: রোলার-টাইপ অ্যাঙ্কর চেইন স্টপার → অ্যাঙ্করিং লাইনে অ্যাঙ্কর চেইন সুরক্ষিত করে এবং উইন্ডলাসের ভার কমায়।

• প্রযুক্তিগত মান: CB/T 3844-2000 → রোলার-টাইপ কেবল স্টপারগুলির জন্য বর্তমান চীনা সামুদ্রিক শিল্প মান; ৪২ থেকে ১৩০ মিমি পর্যন্ত গ্রেড ১, ২ এবং ৩ অ্যাঙ্কর চেইনের জন্য প্রযোজ্য।

• চেইন ব্যাসের পরিসীমা: ৪২-১৩০ মিমি নামমাত্র আকার ৪৪-১৩০ এর মাধ্যমে → প্রকৃত অ্যাঙ্কর-চেইন ব্যাস এবং জাহাজের অঙ্কন থেকে নামমাত্র আকার নির্বাচন করুন।

• লোড যাচাইকরণ: CB/T 3844-2000 শক্তি-পরীক্ষার নির্দেশিকা এবং নির্দিষ্ট পরীক্ষার লোড অন্তর্ভুক্ত করে → যেকোনো ৮০% চেইনের ন্যূনতম ব্রেকিং লোডের বিবৃতিকে ডিজাইন / যাচাইকরণ ভিত্তি হিসাবে বিবেচনা করা উচিত, পণ্যের SWL হিসাবে নয়।

• স্টপার ব্লেড এবং রোলার শ্যাফ্ট: মান উপাদান উপাদানের প্রয়োজনীয়তা নির্দিষ্ট করে এবং রোলার শ্যাফ্ট এবং স্টপার ব্লেডকে মেশিনিংয়ের আগে স্বাভাবিক করার প্রয়োজন হয় → চূড়ান্ত উপাদানের গ্রেড এবং যেকোনো প্রকল্পের বিকল্প নিশ্চিত করা উচিত।

• শক্তিশালী সাইড প্লেট: ২০০০ সালের সংশোধনী স্টপার-ব্লেডের থ্রাস্ট এলাকায় বডির সাইড প্লেটগুলিকে শক্তিশালী করে → ঢালাই করা বডি এবং ডেক কাঠামোর স্থানীয় লোড স্থানান্তর উন্নত করে।

• রোলার এবং লুব্রিকেশন: ঘূর্ণায়মান অংশগুলি গ্রীসযুক্ত, এবং একত্রিত রোলারকে সঠিক পজিশনিং সহ অবাধে ঘোরানো প্রয়োজন → চেইন চলাচল এবং রক্ষণাবেক্ষণ সমর্থন করে।

• পৃষ্ঠ সুরক্ষা: মূল মানটি এক কোট অ্যান্টি-রাস্ট প্রাইমার এবং তারপরে বিটুমিনাস কোটিং নির্দিষ্ট করে, ঘূর্ণায়মান অংশগুলিতে গ্রীস সহ → ইপোক্সি, গ্যালভানাইজিং বা অন্যান্য আধুনিক কোটিং সিস্টেমগুলি প্রকল্প-নির্দিষ্ট বিকল্প।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১: প্রকৃত অ্যাঙ্কর-চেইন ব্যাস অনুসারে CB/T 3844-2000 রোলার-টাইপ অ্যাঙ্কর চেইন স্টপার এবং নামমাত্র আকার ৪৪-১৩০ নিশ্চিত করুন।

ধাপ ২: জাহাজের ইনস্টলেশন অবস্থান, উইন্ডলাস-টু-হউস-পাইপ বিন্যাস, চেইন প্রবেশ কোণ এবং চেইন প্রস্থান কোণ সরবরাহ করুন যাতে চেইন-লাইন উচ্চতা এবং অ্যালাইনমেন্ট পরীক্ষা করা যায়।

ধাপ ৩: অ্যাঙ্কর-চেইন গ্রেড, ন্যূনতম ব্রেকিং লোড, প্রয়োজনীয় ডিজাইন / পরীক্ষার লোড ভিত্তি এবং শ্রেণীবিভাগ প্রয়োজনীয়তা নিশ্চিত করুন। ৮০% MBL ডিজাইন বিবৃতিকে পণ্যের SWL-এ রূপান্তর করবেন না।

ধাপ ৪: ঢালাই করা বডি, শক্তিশালী সাইড প্লেট, স্টপার ব্লেড, রোলার, রোলার শ্যাফ্ট, বুশ, পিন এবং সংশ্লিষ্ট অংশগুলির জন্য উপাদান সামগ্রী এবং যেকোনো অনুমোদিত আধুনিক সমতুল্য নিশ্চিত করুন।

ধাপ ৫: পৃষ্ঠ সুরক্ষা ব্যবস্থা, লুব্রিকেশন প্রয়োজনীয়তা, পরিদর্শন / NDE সুযোগ, প্রস্তুতকারক বা ক্লাস সার্টিফিকেট প্রয়োজনীয়তা, পরিমাণ, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন।

ধাপ ৬: GA অঙ্কন, ইনস্টলেশন অঙ্কন, রেফারেন্স ছবি বা প্রতিস্থাপন নমুনা তথ্য সরবরাহ করুন যখন চেইন স্টপারটি মেরামত বা রেট্রোফিট প্রকল্পের জন্য হয়।

গঠন

ডেক-মাউন্টেড ওয়েল্ডেড স্টিল-প্লেট বডি | রোলার | রোলার শ্যাফ্ট | স্টপার ব্লেড / লিভার | ব্লেড থ্রাস্ট এলাকায় শক্তিশালী সাইড প্লেট | বুশ / পিন উপাদান | সরাসরি ডেক-ওয়েল্ডেড বেস | গ্রীসযুক্ত ঘূর্ণায়মান অংশ

অ্যাঙ্কর চেইন হোল্ডিং, ফ্যাব্রিকেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• সরাসরি ডেক-ওয়েল্ডেড বডি → ২০০০ সালের সংশোধনী ইস্পাত-প্লেট বডিকে ডেকে প্রসারিত করে, পূর্ববর্তী বিন্যাসের তুলনায় স্ট্যান্ডার্ড ইনস্টলেশন ইন্টারফেসকে সহজ করে তোলে।

• শক্তিশালী ব্লেড-থ্রাস্ট এলাকা → স্টপার ব্লেড যখন বডিতে চেইন বল স্থানান্তর করে তখন স্থানীয় সাইড-প্লেট শক্তিশালীকরণ কেন্দ্রীভূত হয়।

• নিয়ন্ত্রিত রোলার অপারেশন → একত্রিত রোলার অবাধে ঘোরানো উচিত এবং সঠিকভাবে পজিশন করা উচিত; ঘূর্ণায়মান অংশগুলি গ্রীস দিয়ে লুব্রিকেট করা হয়।

• হিট-ট্রিটমেন্ট নিয়ন্ত্রণ → মানটি রোলার শ্যাফ্ট এবং স্টপার ব্লেডকে মেশিনিংয়ের আগে স্বাভাবিক করার প্রয়োজন হয়; যেকোনো বিকল্প উপাদান / হিট-ট্রিটমেন্ট রুট অনুমোদিত হওয়া উচিত।

• ইনস্টলেশন জ্যামিতি গুরুত্বপূর্ণ → চেইন-স্টপার উচ্চতা এবং চেইন প্রবেশ / প্রস্থান কোণগুলি রোলার এবং স্টপার ব্লেডের সাথে চেইনকে সঠিকভাবে সারিবদ্ধ করা উচিত এবং অনিচ্ছাকৃত পার্শ্ব লোডিং এড়ানো উচিত।

• স্ট্যান্ডার্ড লোড পরীক্ষা → স্টপারটি ৫ মিনিটের জন্য নির্দিষ্ট পরীক্ষার লোডের অধীনে রাখা হয়, যার পরে প্রধান উপাদানগুলিতে কোনও ফাটল বা বিকৃতি দেখা উচিত নয়; এই পরীক্ষার লোড SWL শব্দের মতো নয়।

• পরিদর্শন ভিত্তি → চাক্ষুষ অবস্থা, ওয়েল্ডের গুণমান, উপাদান-সম্পত্তি যাচাইকরণ এবং রোলার অপারেশন স্ট্যান্ডার্ড চেক; অতিরিক্ত NDE এবং ক্লাস পর্যবেক্ষণ প্রকল্প প্রয়োজনীয়তা অনুসারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB/T 3844-2000 → ৪২-১৩০ মিমি গ্রেড ১ / ২ / ৩ অ্যাঙ্কর চেইনের জন্য বর্তমান রোলার-টাইপ কেবল-স্টপার স্ট্যান্ডার্ড।

• প্রকার: রোলার-টাইপ / রোলার-লিভার অ্যাঙ্কর চেইন স্টপার → জাহাজের অ্যাঙ্করিং সিস্টেমের জন্য ডেক-ইনস্টল করা চেইন-হোল্ডিং সরঞ্জাম।

• নামমাত্র আকার: ৪৪-১৩০ → স্ট্যান্ডার্ড টেবিলে দেখানো প্রকৃত অ্যাঙ্কর-চেইন ব্যাস থেকে নির্বাচন করুন।

• চেইন আকার: ৪২-১৩০ মিমি, গ্রেড ১ / ২ / ৩ → অন্যান্য আকারের জন্য অন্য অনুমোদিত ডিজাইন বা স্ট্যান্ডার্ড প্রয়োজন।

• লোড ভিত্তি: CB/T শক্তি পরীক্ষা + নির্দিষ্ট পরীক্ষার লোড → ৮০% চেইন-MBL রেফারেন্স পণ্যের SWL হিসাবে প্রকাশ করা উচিত নয়।

• স্টপার ব্লেড / রোলার শ্যাফ্ট: উপাদান-নির্দিষ্ট উপাদান এবং তাপ চিকিৎসা → উভয়ই মেশিনিংয়ের আগে স্বাভাবিক করা হয়।

• সাইড-প্লেট শক্তিশালীকরণ: স্টপার-ব্লেডের থ্রাস্ট এলাকায় কেন্দ্রীভূত → বডিতে স্থানীয় লোড স্থানান্তর সমর্থন করে।

• ইনস্টলেশন ডেটা: চেইন প্রবেশ / প্রস্থান কোণ এবং ইনস্টলেশন অবস্থান প্রয়োজন → স্টপার উচ্চতা এবং চেইন-লাইন জ্যামিতি নিশ্চিত করুন।

• উপাদান ভিত্তি: উপাদান-নির্দিষ্ট উপাদান সহ ঢালাই করা ইস্পাত-প্লেট বডি → আধুনিক সমতুল্যগুলির জন্য প্রকল্প অনুমোদন প্রয়োজন।

• পৃষ্ঠ সুরক্ষা: স্ট্যান্ডার্ড প্রাইমার + বিটুমিনাস কোটিং সহ গ্রীসযুক্ত ঘূর্ণায়মান অংশ → আধুনিক কোটিংগুলি প্রকল্প-নির্দিষ্ট।

• সার্টিফিকেশন: প্রকল্প প্রয়োজনীয়তা অনুসারে → প্রস্তুতকারক / উপাদান সার্টিফিকেট এবং ক্লাস উপস্থিতি অর্ডার স্কোপের উপর নির্ভর করে।

এটি কিভাবে কাজ করে

অ্যাঙ্কর চেইন স্টপারে প্রবেশ করে → রোলার চেইন লাইন গাইড করে → স্টপার ব্লেড / লিভার চেইনকে নিযুক্ত করে → শক্তিশালী বডি ডেকে লোড স্থানান্তর করে → উইন্ডলাসের হোল্ডিং লোড হ্রাস পায়

অ্যাপ্লিকেশন

জাহাজ অ্যাঙ্করিং ব্যবস্থা | অ্যাঙ্কর উইন্ডলাস ডেক এলাকা | উইন্ডলাস এবং হউস পাইপের মধ্যে চেইন স্টপার | ফোরক্যাসল ডেক সরঞ্জাম | কার্গো জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | কন্টেইনার জাহাজ | ওয়ার্কবোট | নতুন নির্মাণ এবং মেরামত প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষার সার্টিফিকেট।

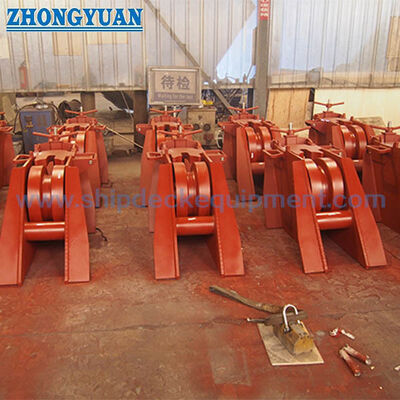

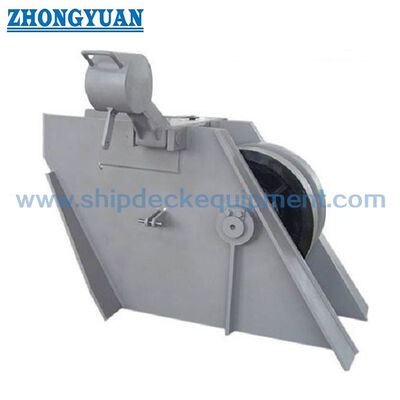

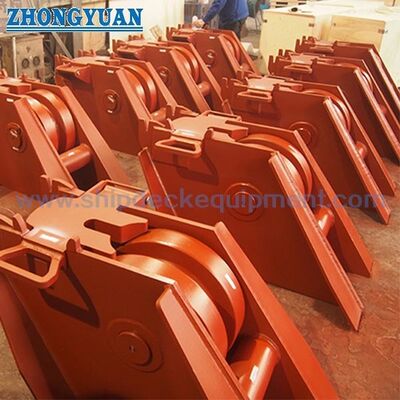

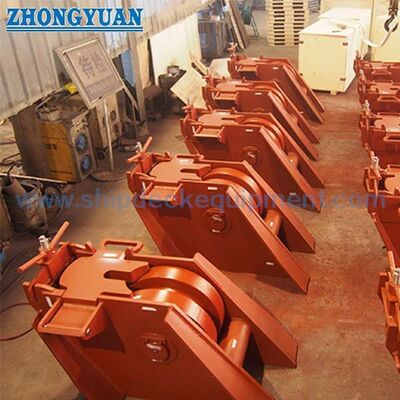

অঙ্কন এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: চেইন-স্টপার উচ্চতা নিশ্চিত করার জন্য কী তথ্য প্রয়োজন?

উত্তর ১: ইনস্টলেশন অবস্থান, চেইন প্রবেশ / প্রস্থান কোণ, উইন্ডলাস-টু-হউস-পাইপ সম্পর্ক, ডেক ফাউন্ডেশন এবং প্রকৃত চেইন ব্যাস সরবরাহ করুন যাতে চেইন-লাইন উচ্চতা এবং স্টপার-ব্লেড এনগেজমেন্ট পরীক্ষা করা যায়।

প্রশ্ন ২: অ্যাঙ্কর-চেইনের ন্যূনতম ব্রেকিং লোডের ৮০% কি একটি পণ্যের SWL?

উত্তর ২: না। CB/T 3844-2000 শক্তি-পরীক্ষার নির্দেশিকা এবং নির্দিষ্ট পরীক্ষার লোড ব্যবহার করে। ৮০% MBL বিবৃতি একটি ডিজাইন / যাচাইকরণ রেফারেন্স, পণ্যের SWL নয়; চূড়ান্ত পরিভাষা অনুমোদিত ডিজাইন ভিত্তির অনুসরণ করে।

প্রশ্ন ৩: কোন স্ট্যান্ডার্ড গুণমান এবং পরিদর্শন পয়েন্টগুলি পরীক্ষা করা উচিত?

উত্তর ৩: পৃষ্ঠ এবং ওয়েল্ডের অবস্থা, উপাদানের সম্মতি, অবাধ / সঠিক রোলার অপারেশন এবং নির্দিষ্ট ৫ মিনিটের লোড পরীক্ষা পরীক্ষা করুন। পরীক্ষার পরে, প্রধান উপাদানগুলিতে কোনও ফাটল বা বিকৃতি দেখা উচিত নয়।
