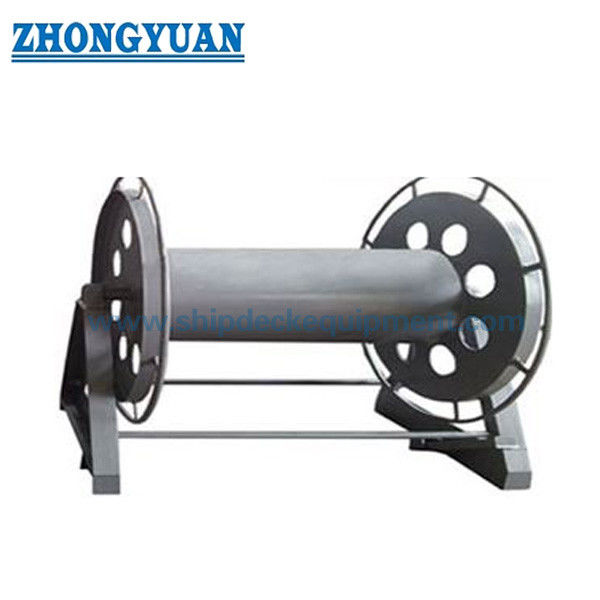

13 ¢ 32 মিমি কমপ্যাক্ট স্টিলের তারের দড়ি রিল হ্যান্ডেল ছাড়া। CB / T 3468-92 টাইপ AW জাহাজের তারের দড়ি স্টোরেজ জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
| নথি: | Marine Rope Reel Manual Dri...92.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| চার ধরণের: | হ্যান্ডেল ছাড়া AW টাইপ করুন | প্রযোজ্য ইস্পাত তারের ব্যাস: | 13.0 ~ 32 মিমি |
|---|---|---|---|
| ইস্পাত তারের দৈর্ঘ্যের ড্রাম স্টোরেজ ক্ষমতা: | 120 ~ 190 মি | ফুট বোল্ট পরিমাণ: | 6 ~ 14 |
| উপাদান: | 304, 316L স্টেইনলেস স্টিল, পালিশ স্টেইনলেস স্টিল, হালকা ইস্পাত | অন্যরা: | SA2.5 স্যান্ডব্লাস্টিং এবং অ্যান্টি-কোরোসিভ ইপোক্সি পেইন্টিং |
| বিশেষভাবে তুলে ধরা: | স্টিল ওয়্যার মুরিং রিল CB/T 3468-92,CB/T 3468-92 টাইপ AW মুরিং রিল,CB/T 3468-92 শিপ ডেক সরঞ্জাম |
||
পণ্যের বর্ণনা
১৩-৩২ মিমি কমপ্যাক্ট স্টিল ওয়্যার রোপ রিল হ্যান্ডেল ছাড়া | CB/T 3468-92 টাইপ AW জাহাজের তারের দড়ি সংরক্ষণের জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
টাইপ AW স্টিল ওয়্যার রোপ রিল কমপ্যাক্ট মেরিন স্টিল ওয়্যার রোপ সংরক্ষণের জন্য ডিজাইন করা হয়েছে যেখানে একটি প্রক্ষিপ্ত হ্যান্ডেলের প্রয়োজন হয় না।
হ্যান্ডেল-বিহীন ডিজাইন রিলের প্রোফাইলকে সহজ এবং কমপ্যাক্ট রাখে। অপারেটররা বাইরের ড্রামের রিম ধরে রিলটি ঘোরান, যা এটিকে সীমিত ডেক স্পেস এবং কম-ফ্রিকোয়েন্সি অপারেশনের জন্য উপযুক্ত করে তোলে।
হ্যান্ডেল-চালিত টাইপ A রিলের তুলনায়, টাইপ AW প্রক্ষিপ্ত অংশগুলি হ্রাস করে এবং স্টোরেজ-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য একটি সহজ কাঠামো সরবরাহ করে।
রিলটি শুধুমাত্র সংরক্ষণের জন্য ব্যবহৃত হয়, উত্তোলন বা টানার জন্য নয়। এটি ১৩ মিমি থেকে ৩২ মিমি স্টিল ওয়্যার রোপের জন্য উপযুক্ত যার সংরক্ষণের দৈর্ঘ্য ১২০ মিটার থেকে ১৯০ মিটার।
একটি বোল্টেড বেস, লুব্রিকেটেড বিয়ারিং ব্যবস্থা, ঐচ্ছিক ব্রেক বা লকিং পিন এবং মসৃণ ফ্রি-এজ ফিনিশিং নিরাপদ সংরক্ষণ এবং জাহাজে সহজ বিন্যাস সমর্থন করে।
দ্রুত স্পেসিফিকেশন
- প্রযোজ্য স্টিল ওয়্যার ব্যাস: ১৩-৩২ মিমি -> ছোট থেকে মাঝারি আকারের সামুদ্রিক স্টিল ওয়্যার রোপ সংরক্ষণের জন্য উপযুক্ত
- অপারেশন: হ্যান্ডেল নেই, ড্রাম-গ্রিপ অপারেশন -> অপারেটররা বাইরের ড্রামের রিম ধরে রিলটি ঘোরান
- কমপ্যাক্ট স্ট্রাকচার: প্রক্ষিপ্ত হ্যান্ডেল নেই -> সীমিত ডেক স্পেস এবং স্টোরেজ এলাকার জন্য ভাল
- স্ট্যান্ডার্ড: CB/T 3468-92 টাইপ AW -> মেরিন স্টিল ওয়্যার রোপ রিলের রেফারেন্স স্ট্যান্ডার্ড
- ড্রাম ক্যাপাসিটি: ১২০-১৯০ মি -> রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচিত
- ব্রেক / লকিং: ফুট ব্রেক বা লকিং পিন উপলব্ধ -> সংরক্ষণের সময় রিলকে স্থিতিশীল রাখে
- বেস ফিক্সিং: বোল্টেড বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- গঠন: ওজন-হ্রাসকারী ছিদ্র ডিজাইন -> কাঠামোগত শক্তি বজায় রেখে পণ্যের ওজন হ্রাস করে
- বিয়ারিং ব্যবস্থা: লুব্রিকেটেড বিয়ারিং ডিজাইন -> সহজ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- উপাদান: মাইল্ড স্টিল / ৩০৪ / ৩১৬এল স্টেইনলেস স্টিল -> ক্ষয় এবং বাজেট প্রয়োজনীয়তা অনুসারে নির্বাচিত
- সারফেস ট্রিটমেন্ট: হট-ডিপ গ্যালভানাইজিং / Sa2.5 ব্লাস্টিং + ইপোক্সি কোটিং / পালিশড স্টেইনলেস স্টিল -> সামুদ্রিক ক্ষয় সুরক্ষা
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট
প্রধান প্রযুক্তিগত প্যারামিটার
| মডেল | সর্বোচ্চ তারের দড়ি ব্যাস (মিমি) | D | D1 | D2 | L | B | H | ফাউন্ডেশন বোল্ট | ওজন (কেজি) | ড্রাম রোপ ক্যাপাসিটি (মি) |
| AW13 | ১৩.০ | ১৭০ | ৩৩০ | ৫৩০ | ৩৫০ | ৫৬০ | ৪২০ | M16 x 6 | ৫৮ | ১২০ |
| AW17 | ১৭ | ২৩০ | ৪৭০ | ৬৭০ | ৪৫০ | ৬২০ | ৪৯৫ | M16 x 8 | ৭৬ | ১৯০ |
| AW21 | ২০.৫ | ২৮০ | ৫৬০ | ৭৬০ | ৫০০ | ৬৫০ | ৫৩৫ | M16 x 8 | ১১৩ | ১৮০ |
| AW26 | ২৬.০ | ৩৪০ | ৬৬০ | ৮৬০ | ৫৫০ | ৬৯৫ | ৬১০ | M16 x 8 | ১২২ | ১৯০ |
| AW32 | ৩২ | ৪২৫ | ৮০০ | ১০০০ | ৬৫০ | ৭৪০ | ৬৬৫ | M16 x 8 | ১৬২ | ১৯০ |
দ্রষ্টব্য: মডেল, ব্রেক বিবরণ, বেস বিন্যাস এবং ড্রামের মাত্রা প্রকল্প অঙ্কন এবং জাহাজের ডেক বিন্যাস অনুসারে নিশ্চিত করা যেতে পারে।
নির্বাচন নির্দেশিকা
ধাপ ১ - তারের দড়ির ব্যাস নিশ্চিত করুন -> দড়ির আকার অনুযায়ী AW13, AW17, AW21, AW26 বা AW32 নির্বাচন করুন
ধাপ ২ - কমপ্যাক্ট ডেক প্রয়োজনীয়তা নিশ্চিত করুন -> যখন প্রক্ষিপ্ত হ্যান্ডেল পছন্দসই না হয় তখন AW নির্বাচন করুন
ধাপ ৩ - অপারেশন পদ্ধতি নিশ্চিত করুন -> অপারেটররা বাইরের ড্রামের রিম ধরে ঘোরান
ধাপ ৪ - স্টোরেজ দৈর্ঘ্য নিশ্চিত করুন -> ১২০ মিটার থেকে ১৯০ মিটার পর্যন্ত ড্রাম ক্ষমতা মেলান
ধাপ ৫ - ব্রেক বা লকিং প্রয়োজনীয়তা নিশ্চিত করুন -> নিরাপদ সংরক্ষণ এবং জাহাজে স্থিতিশীল অবস্থার জন্য প্রস্তাবিত
ধাপ ৬ - বেস ফিক্সিং এবং কোটিং নিশ্চিত করুন -> জাহাজের ডেক বিন্যাস অনুযায়ী বোল্টেড বেস এবং কোটিং সিস্টেম
ধাপ ৭ - সার্টিফিকেট প্রয়োজনীয়তা নিশ্চিত করুন -> প্রকল্প চাহিদা অনুযায়ী মেকার্স টেস্ট সার্টিফিকেট বা ক্লাস সার্টিফিকেট
গঠন
ড্রাম | স্টিল পাইপ ড্রাম কোর | শ্যাফ্ট | লুব্রিকেটেড বিয়ারিং ব্যবস্থা | সাপোর্ট ফ্রেম | বোল্টেড বেস | ওজন-হ্রাসকারী ছিদ্র | ফুট ব্রেক / লকিং পিন | হ্যান্ডেল-বিহীন কমপ্যাক্ট স্ট্রাকচার
ডিজাইন এবং গুণমানের সুবিধা
- হ্যান্ডেল-বিহীন ডিজাইন -> প্রক্ষিপ্ত হ্যান্ডেল এড়িয়ে চলে এবং স্টোরেজের কমপ্যাক্টনেস উন্নত করে
- ড্রাম-গ্রিপ অপারেশন -> অপারেটররা বাইরের ড্রামের রিম ধরে ঘোরান
- সহজ গঠন -> কম বাহ্যিক অপারেশন অংশ এবং সহজ স্টোয়েজ
- ওজন-হ্রাসকারী ছিদ্র -> কাঠামোগত শক্তিকে প্রভাবিত না করে পণ্যের ওজন হ্রাস করে
- ফুট ব্রেক বা লকিং পিন -> সংরক্ষণের সময় বা স্ট্যান্ডবাই অবস্থায় রিলকে স্থিতিশীল রাখে
- লুব্রিকেটেড বিয়ারিং ব্যবস্থা -> মসৃণ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- বোল্টেড বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- মসৃণ ফ্রি এজ -> অপারেটরদের ধারালো প্রান্ত থেকে রক্ষা করে এবং হ্যান্ডলিং নিরাপত্তা উন্নত করে
- মসৃণ রোপ কন্টাক্ট সারফেস -> ওয়াইন্ডিং এবং সংরক্ষণের সময় তারের দড়ির ক্ষতির ঝুঁকি হ্রাস করে
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: কমপ্যাক্ট হ্যান্ডেল-বিহীন স্টিল ওয়্যার রোপ স্টোরেজ রিল -> মেরিন ওয়্যার রোপ সংরক্ষণের জন্য ব্যবহৃত হয়, উত্তোলন নয়
- স্ট্যান্ডার্ড: CB/T 3468-92 টাইপ AW -> মেরিন রিলের রেফারেন্স স্ট্যান্ডার্ড
- প্রযোজ্য রোপ: ১৩-৩২ মিমি স্টিল ওয়্যার রোপ -> ছোট এবং মাঝারি ব্যাসের স্টোরেজ চাহিদা পূরণ করে
- ক্ষমতা: ১২০-১৯০ মি -> রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচিত
- অপারেশন: ড্রাম-গ্রিপ অপারেশন -> অপারেটররা বাইরের ড্রামের রিম ধরে ঘোরান
- গঠন: প্রক্ষিপ্ত হ্যান্ডেল নেই -> কমপ্যাক্ট স্টোরেজ এবং সীমিত ডেক স্পেসের জন্য উপযুক্ত
- ব্রেক: ফুট ব্রেক উপলব্ধ -> স্টোরেজ স্থিতিশীলতা উন্নত করে
- লকিং: লকিং পিন উপলব্ধ -> সংরক্ষণের সময় রিলকে সুরক্ষিত রাখে
- ইনস্টলেশন: বোল্টেড বেস -> সহজ মাউন্টিং এবং স্থানান্তর
- উপাদান: মাইল্ড স্টিল / ৩০৪ / ৩১৬এল স্টেইনলেস স্টিল -> ক্ষয় এবং বাজেট প্রয়োজনীয়তা অনুসারে নির্বাচন করুন
- সারফেস ট্রিটমেন্ট: হট-ডিপ গ্যালভানাইজিং / ইপোক্সি কোটিং / পালিশড স্টেইনলেস স্টিল -> সামুদ্রিক ক্ষয় সুরক্ষা
- কাস্টমাইজেশন: ড্রামের আকার, বেস বিন্যাস, ব্রেক, লকিং পিন এবং উপাদান -> প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা সমর্থন করে
- সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট -> প্রকল্প ডকুমেন্টেশন এবং পরিদর্শন প্রয়োজনীয়তা সমর্থন করে
ইনকোয়ারি গাইড
অনুগ্রহ করে তারের দড়ির ব্যাস, দড়ির দৈর্ঘ্য, কমপ্যাক্ট-স্পেসের প্রয়োজনীয়তা, ব্রেক বা লকিংয়ের প্রয়োজনীয়তা, বেস ফিক্সিংয়ের বিন্যাস, উপাদান, সারফেস ট্রিটমেন্ট এবং সার্টিফিকেশনের প্রয়োজনীয়তা সরবরাহ করুন।
সঠিক রিলের আকার সম্পর্কে নিশ্চিত নন? আমাদের দড়ির ব্যাস এবং স্টোরেজ দৈর্ঘ্য পাঠান, এবং আমরা একটি উপযুক্ত রিলের কনফিগারেশন সুপারিশ করব।
এটি কিভাবে কাজ করে
স্টিলের তারের দড়ি সংরক্ষণের জন্য ড্রামে পেঁচানো হয়। অপারেটররা বাইরের ড্রামের রিম ধরে রিলটি ঘোরান, যখন বিয়ারিং ব্যবস্থা মসৃণ চলাচল সমর্থন করে। ফুট ব্রেক বা লকিং পিন রিলটিকে সুরক্ষিত রাখে যখন দড়ি সংরক্ষণ করা হয় বা যখন রিলটি অপারেশনে থাকে না।
অ্যাপ্লিকেশন
কমপ্যাক্ট জাহাজের ডেক তারের দড়ি সংরক্ষণ | সীমিত ডেক স্পেস | অতিরিক্ত মুরিং তারের সংরক্ষণ | জাহাজের আউটফিটিং | ওয়ার্কশপ দড়ি সংরক্ষণ
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট। সুবিধাগুলির মধ্যে রয়েছে হালকা ওজনের কাঠামো, মসৃণ ঘূর্ণন, বোল্টেড বেস ইনস্টলেশন, ব্রেক/লকিং নিরাপত্তা, মসৃণ ফ্রি এজ এবং কাস্টমাইজযোগ্য উপাদান/কোটিং।
ড্রয়িং এবং ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি
অর্ডার
নির্দিষ্ট করুন: টাইপ AW মডেল, তারের দড়ির ব্যাস, দড়ির দৈর্ঘ্য, কমপ্যাক্ট-স্পেসের প্রয়োজনীয়তা, ব্রেক বা লকিংয়ের প্রয়োজনীয়তা, উপাদান, সারফেস ট্রিটমেন্ট, বোল্টেড বেস বিন্যাস, পরিমাণ এবং সার্টিফিকেশনের প্রয়োজনীয়তা।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: কেন AW হ্যান্ডেল-বিহীন রিল বেছে নেবেন?
উত্তর: AW টাইপ উপযুক্ত যখন স্টোরেজ-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য কমপ্যাক্ট কাঠামো এবং কম প্রক্ষিপ্ত অংশ পছন্দ করা হয়।
প্রশ্ন ২: হ্যান্ডেল ছাড়া রিলটি কিভাবে চালিত হয়?
উত্তর: অপারেটররা বাইরের ড্রামের রিম ধরে রিলটি ঘোরান। লুব্রিকেটেড বিয়ারিং ব্যবস্থা মসৃণ ঘূর্ণন সমর্থন করে।
প্রশ্ন ৩: সীমিত ডেক স্পেসের জন্য কি AW টাইপ ভাল?
উত্তর: হ্যাঁ। হ্যান্ডেল-বিহীন ডিজাইন প্রক্ষিপ্ত অংশগুলি হ্রাস করে এবং কমপ্যাক্ট স্টোরেজ এলাকায় সাজানো সহজ।
প্রশ্ন ৪: এই রিলটি কি উত্তোলন বা টানার জন্য ব্যবহৃত হয়?
উত্তর: না। এটি স্টিল ওয়্যার রোপের জন্য একটি স্টোরেজ রিল, কোনও লিফটিং উইঞ্চ বা টোয়িং উইঞ্চ নয়।
প্রশ্ন ৫: সারফেস ট্রিটমেন্ট কি কাস্টমাইজ করা যায়?
উত্তর: হ্যাঁ। হট-ডিপ গ্যালভানাইজিং, Sa2.5 ব্লাস্টিং প্লাস ইপোক্সি কোটিং, পালিশড স্টেইনলেস স্টিল এবং কাস্টমাইজড কোটিং উপলব্ধ।
